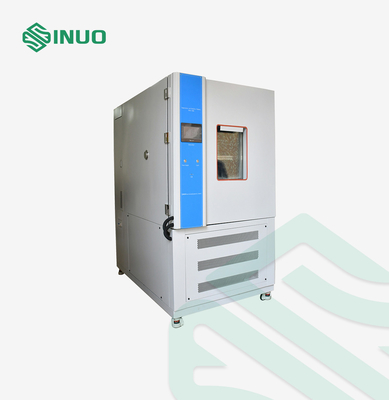

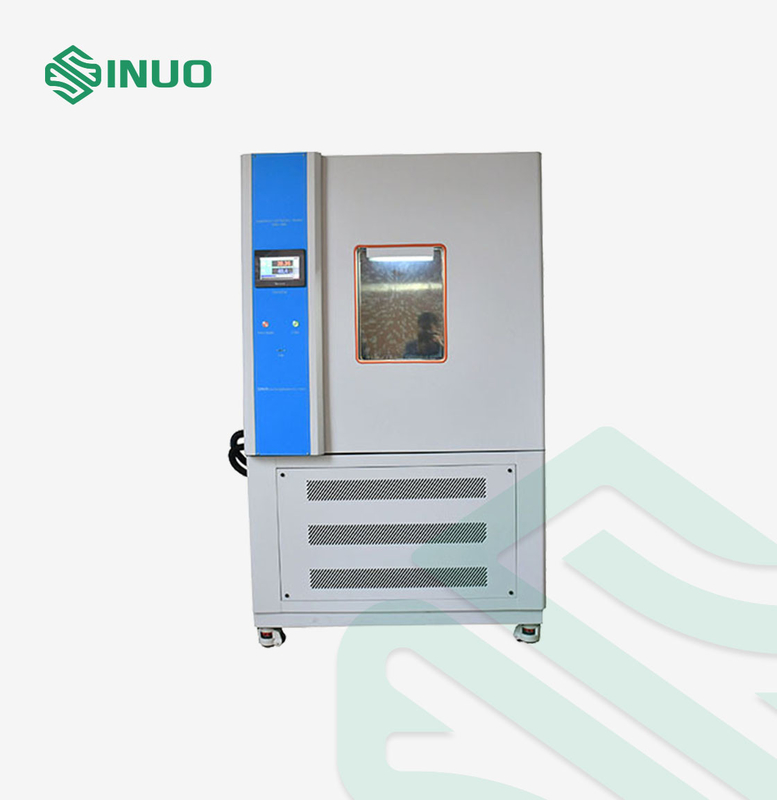

আইইসি 60068-2-2 প্রোগ্রামযোগ্য ধ্রুবক তাপমাত্রা এবং আর্দ্রতা পরীক্ষা চেম্বার 1000L

(২০% ৯৮% আরএইচ)

(তাপমাত্রাঃ 20°C~85°C, তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রিত পরিসীমা চার্ট পড়ুন, সক্রিয় তাপ লোড নেই)

একটি শব্দ স্তর≤70dB ((A)

(একটি সাউন্ড-ইনসুলেটেড রুমে পরিবেষ্টন তাপমাত্রা 25°C এবং কম ইকোতে পরিমাপ করা হয়; গড় 9 পয়েন্ট পরীক্ষা করার জন্য একটি ওজন ব্যবহার করা হয়;প্রতিটি পরীক্ষার পয়েন্ট গোলমালের উৎস থেকে 1 মিটার দূরে অনুভূমিকভাবে এবং মাটি থেকে 1 মিটার উপরে)

নিরোধক বিল্ডিং আবরণ

1বাহ্যিক দেয়াল উপাদানঃ A3 বোর্ড স্প্রে

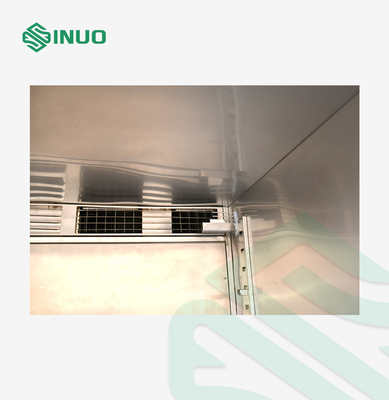

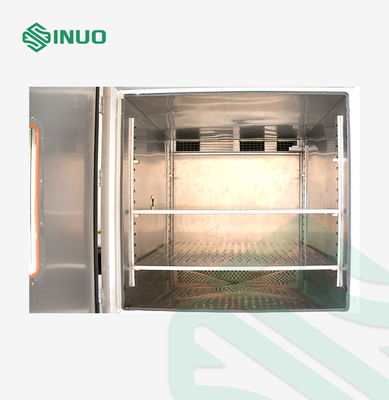

২. অভ্যন্তরীণ দেয়ালের উপাদানঃ ব্রাশযুক্ত স্টেইনলেস স্টিল প্লেট SUS#304.

3বক্স আইসোলেশন উপাদানঃ 100mm উচ্চ তাপমাত্রা প্রতিরোধী শক্ত পলিউরেথান ফোয়ারা।

4দরজা নিরোধক উপাদানঃ 100 মিমি উচ্চ তাপমাত্রা প্রতিরোধী শক্ত পলিউরেথান ফোয়ারা।

1 স্টেইনলেস স্টীল লম্বা অক্ষের সেন্ট্রিফুগাল ফ্যানঃ 4 ইউনিট/90W।

2ফ্যান, হিটার, বাষ্পীভবন (অন্তত ডিহুমিডিফায়ার), ড্রেনাইজ ডিভাইস, চাপ ভারসাম্য পোর্ট, নিয়মিত বায়ু গাইড প্লেট, তাপমাত্রা সেন্সর

১ উইন্ডো ৪০০x৬০০x৪০ মিমি ৩ স্তর ভ্যাকুয়াম টেম্পারেড গ্লাস।

2প্ল্যাট এমবেডেড হ্যান্ডেল,

3দরজা hinges: SUS # 304 আমদানি hinges

4 বাক্সে শক্তি সঞ্চয়কারী ল্যাম্প: LED শক্তি সঞ্চয়কারী ল্যাম্প

5লিড হোলঃ φ50mm 1 টুকরা

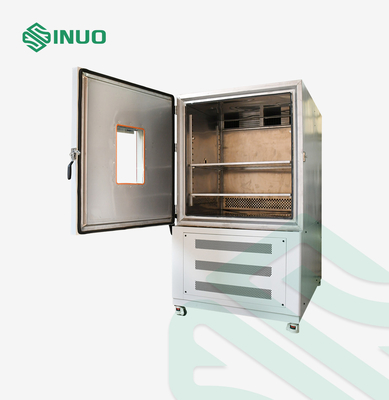

1একটি টুকরো দরজা বাইরের দিকে খোলা হয়, বাম দিকে চাকা এবং ডানদিকে হ্যান্ডেল (যখন বাক্সের সামনের দিকে মুখ করে) ।

2 একটি সুরক্ষা দরজা লকিং প্রক্রিয়া দিয়ে সজ্জিত (দরজা পরীক্ষা কক্ষে খোলা যেতে পারে), দরজা condensation প্রতিরোধ করার জন্য বৈদ্যুতিক তাপ দিয়ে সজ্জিত করা হয়,এবং আইসোলেটিং গ্লাসের পর্যবেক্ষণ উইন্ডোর ভিউ রেঞ্জ প্রায় (W400×H600mm). দরজার ফ্রেমের উপর ঘনীভবন প্রতিরোধ করার জন্য বৈদ্যুতিক গরম করার ডিভাইস

1 ফিন টাইপ তাপ পাইপ আকৃতির স্টেইনলেস স্টীল বৈদ্যুতিক হিটার

2গরম নিয়ন্ত্রণ পদ্ধতিঃ এসএসআর (সলিড স্টেট রিলে) যোগাযোগহীন সমান সময়ের ইমপ্লাস প্রস্থ মডুলেশন

৩গরম করার ক্ষমতাঃ প্রায় ৪ কিলোওয়াট

1 হিটাচি বা এমারসন নিম্ন তাপমাত্রা এবং কম গোলমাল ঘূর্ণি অতি নিম্ন তাপমাত্রা হিমায়ন সিস্টেম (বায়ু-শীতল তাপ অপসারণ পদ্ধতি) ।

2শীতলীকরণ পদ্ধতিঃ বায়ু শীতলকরণ

পরীক্ষার জন্য পণ্যের গরম লোড কার্যকরভাবে অপসারণ করার জন্য শীতল কয়লা প্রবাহ ডিভাইস স্বয়ংক্রিয় সমন্বয় গ্রহণ এবং জার্মান / জাপানি প্রযুক্তি

টেকনোলজিক্যাল সিঙ্ক্রোনাইজেশন।

2প্রচলিত নকশার তুলনায়, নিয়ন্ত্রণ স্থিতিশীলতা এবং পুনরুত্পাদনযোগ্যতা বেশি, এবং এটি শক্তি সঞ্চয় এবং আরও শক্তি সঞ্চয় করার সুপার দক্ষতা অর্জন করে।

1কন্ডেনসার এবং বাষ্পীভবন AC&R ডাবল স্পয়লার টাইপ অ্যালুমিনিয়াম ফিন ডিভাইস গ্রহণ করে।

২। গরম করার ডিভাইসগুলি আমদানি করা চিমিং রেফ্রিজারেশন আনুষাঙ্গিক গ্রহণ করে।

1কন্ট্রোল সিস্টেমের নিয়ামক স্বয়ংক্রিয়ভাবে পরীক্ষার শর্ত অনুযায়ী রেফ্রিজারেটরের অপারেটিং শর্তগুলি সামঞ্জস্য করে।

2বাষ্পীভবন চাপ নিয়ন্ত্রক ভালভ।

3কম্প্রেসার রিটার্ন এয়ার কুলিং সার্কিট

4 হিমায়ন ব্যবস্থাটি কম্পন এবং গোলমাল কমানোর ব্যবস্থা যেমন শক শোষক টিউবগুলির সাথে ডিজাইন করা হয়েছে।

প্রযুক্তিগত সূচকঃ

1. ৭ ইঞ্চি সত্য রঙের টাচ স্ক্রিন

2. দুটি নিয়ন্ত্রণ পদ্ধতিঃ প্রোগ্রাম / সেট মান

3. সেন্সর প্রকারঃ দুটি PT100 ইনপুট (ইলেকট্রনিক সেন্সর ইনপুট ঐচ্ছিক)

4. আউটপুট মোডঃ ভোল্টেজ ইমপ্লাস (এসএসআর) / কন্ট্রোল আউটপুটঃ 2 চ্যানেল (তাপমাত্রা / আর্দ্রতা) / 2 চ্যানেল 4-20mA অ্যানালগ আউটপুট / 16 চ্যানেল রিলে আউটপুট (প্যাসিভ)

5কন্ট্রোল সিগন্যালঃ ৮টি চ্যানেল আইএস কন্ট্রোল সিগন্যাল ৮টি চ্যানেল টি কন্ট্রোল সিগন্যাল ৪টি চ্যানেল এলএ কন্ট্রোল সিগন্যাল

6. এলার্ম সিগন্যালঃ 16 ডিআই বাহ্যিক বাধা এলার্ম

7তাপমাত্রা পরিমাপ পরিসীমাঃ -৯০.০০°সি-২০০.০০°সি, (ঐচ্ছিক -৯০.০০°সি-৩০০.০০°সি) ত্রুটি ±০.২°সি;

8. আর্দ্রতা পরিমাপ পরিসীমাঃ ১.০% থেকে ১০০% আরএইচ, ত্রুটি ±১% আরএইচ;

9. যোগাযোগ ইন্টারফেসঃ (RS232/RS485, দীর্ঘতম যোগাযোগ দূরত্ব 1.2km [অপটিক্যাল ফাইবার 30km পৌঁছতে পারে]);

10ইন্টারফেস ভাষা টাইপঃ ইংরেজি

11. চীনা অক্ষর ইনপুট ফাংশন দিয়ে সজ্জিত;

12. একটি প্রিন্টার আনতে পারেন (ইউএসবি ফাংশন ঐচ্ছিক);

13. একাধিক সংকেত সমন্বয় রিলে আউটপুট, সংকেতগুলি যৌক্তিক ক্রিয়াকলাপের সাপেক্ষে হতে পারে (না, এবং, অথবা, না, এক্সওআর),

PLC প্রোগ্রামিং ক্ষমতা হিসাবে উল্লেখ করা হয়;

14. বিভিন্ন রিলে নিয়ন্ত্রণ পদ্ধতিঃ প্যারামিটার-> রিলে মোড, রিলে-> প্যারামিটার মোড, লজিক্যাল সমন্বয়

মোড, কম্পোজিট সিগন্যাল মোড;

15. প্রোগ্রাম সম্পাদনাঃ 120 টি প্রোগ্রামের গ্রুপ প্রোগ্রাম করা যেতে পারে, এবং প্রোগ্রামের প্রতিটি গ্রুপে সর্বাধিক 100 টি অংশ থাকতে পারে;

নির্ভুলতাঃ তাপমাত্রা ±0.1°C+1digit, আর্দ্রতা ±1%R.H+1digit

রেজোলিউশনঃ তাপমাত্রা ±0.01°C, আর্দ্রতা ±0.1%R.H.

তাপমাত্রা ঢালঃ 0.1 ~ 9.9 সেট করা যেতে পারে।

এটিতে উপরের এবং নীচের সীমা স্ট্যান্ডবাই এবং অ্যালার্ম ফাংশন রয়েছে।

তাপমাত্রা এবং আর্দ্রতা ইনপুট সংকেত শুকনো এবং ভিজা বাল্ব PT100x2।

PID নিয়ন্ত্রণ প্যারামিটার সেটিংসের 9 সেট, PID স্বয়ংক্রিয় হিসাব।

শুকনো এবং ভিজা বাল্ব স্বয়ংক্রিয় সংশোধন পর্দা

1অ্যান্টি-ইন্টিগ্রেটেড স্যাচুরেশন পিআইডি

2BTC ভারসাম্যপূর্ণ তাপমাত্রা নিয়ন্ত্রণ পদ্ধতি + DCC বুদ্ধিমান শীতল ক্ষমতা নিয়ন্ত্রণ + DEC বুদ্ধিমান বৈদ্যুতিক নিয়ন্ত্রণ (তাপমাত্রা পরীক্ষার সরঞ্জাম)

3BTHC ভারসাম্যপূর্ণ তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রণ পদ্ধতি + DCC বুদ্ধিমান শীতল ক্ষমতা নিয়ন্ত্রণ + DEC বুদ্ধিমান বৈদ্যুতিক নিয়ন্ত্রণ (তাপমাত্রা এবং আর্দ্রতা পরীক্ষার সরঞ্জাম)

1. এটি স্ক্রিন কথোপকথন শৈলী গ্রহণ করে, কোন কী ইনপুট প্রয়োজন হয়, এবং অপশন সরাসরি পর্দায় স্পর্শ করা যেতে পারে.

2তাপমাত্রা সেট (এসভি) এবং প্রকৃত (পিভি) মান সরাসরি প্রদর্শিত হয়।

3এটি বর্তমানে চলমান প্রোগ্রাম নম্বর, সেগমেন্ট, অবশিষ্ট সময় এবং চক্রের সংখ্যা প্রদর্শন করতে পারে।

4অপারেশন সমষ্টিগত সময় ফাংশন.

5. তাপমাত্রা প্রোগ্রাম সেটিং মান একটি গ্রাফিকাল বক্ররেখা প্রদর্শিত হয়, প্রোগ্রাম বক্ররেখা বাস্তবায়ন রিয়েল টাইম প্রদর্শন ফাংশন সঙ্গে।

6. এটিতে একটি পৃথক প্রোগ্রাম সম্পাদনা পর্দা রয়েছে, এবং প্রতিটি পৃষ্ঠায় তাপমাত্রা, আর্দ্রতা এবং সময়ের কমপক্ষে 5 সেগমেন্ট ইনপুট করা যেতে পারে।

7চাইনিজ এবং ইংরেজি ভাষায় কথা বলতে পারবেন।

8. ত্রুটি প্রম্পট স্ক্রিন প্রদর্শিত হয়.

9স্ক্রিনের ব্যাকলাইট সামঞ্জস্য করা যায়।

10. স্ক্রিন প্রদর্শন সুরক্ষা ফাংশন টাইমার, টাইমার বা ম্যানুয়াল বন্ধ সেট করা যেতে পারে.

1ব্যবহারযোগ্য প্রোগ্রাম গ্রুপঃ সর্বোচ্চ 120 PATTEN।

2ব্যবহারযোগ্য মেমরির ধারণক্ষমতাঃ মোট ১২০০০টি সেগমেন্ট।

3. কমান্ডের পুনরাবৃত্তিযোগ্য কার্যকরকরণঃ প্রতিটি কমান্ড 3200 বার পর্যন্ত কার্যকর করা যেতে পারে।

4. প্রোগ্রামটি একটি কথোপকথন শৈলীতে তৈরি করা হয়, যেমন সম্পাদনা, ক্লিয়ারিং এবং সন্নিবেশের মতো ফাংশন সহ।

5. সেগমেন্ট সময় সেটিং 0~99Hour59Min.

6প্রোগ্রামযোগ্য টাইমিং কন্ট্রোল মডিউল ডিভাইস x2 সেট।

7. এটিতে পাওয়ার অফ প্রোগ্রাম মেমরি রয়েছে, এবং পাওয়ার পুনরুদ্ধারের পরে স্বয়ংক্রিয়ভাবে প্রোগ্রাম চালানো শুরু করে এবং পুনরায় শুরু করে।

8আরএস-৪৮৫ বা আরএস-২৩২ যোগাযোগ ইন্টারফেস সহ।

9. গ্রাফিকাল বক্ররেখা বাস্তব সময়ে প্রদর্শিত হতে পারে যখন প্রোগ্রাম চালানো হয়.

10এটিতে স্বয়ংক্রিয়ভাবে হিমায়ন ক্ষমতা সামঞ্জস্য করার কাজ রয়েছে।

11এটিতে স্টার্ট-আপ এবং শাট-আউট ফাংশন রয়েছে।

12. তারিখ এবং সময় সমন্বয় ফাংশন সঙ্গে.

13. বোতাম এবং স্ক্রিন লক (LOCK) ফাংশন।

কম্প্রেসার অতিরিক্ত গরম

কম্প্রেসার ওভারফ্লো

কম্প্রেসার অতিরিক্ত চাপ

সেটিংযোগ্য অতিরিক্ত তাপমাত্রা সুরক্ষা ডিভাইস

এয়ার কন্ডিশনার চ্যানেলের অত্যধিক তাপমাত্রা

ফ্যান মোটর অতিরিক্ত গরম

ফুটো সুরক্ষা

হিটিং টিউব বায়ু শুকানোর সুরক্ষা নেই

ওভারলোড এবং শর্ট সার্কিট সুরক্ষা

বিদ্যুৎ বিচ্ছিন্নতা সুরক্ষা

নিম্ন জল স্তর সুরক্ষা

সমতল মাটি এবং ভাল বায়ুচলাচল

ডিভাইসের চারপাশে কোন শক্তিশালী কম্পন নেই

ডিভাইসের চারপাশে কোন শক্তিশালী ইলেক্ট্রোম্যাগনেটিক ক্ষেত্র প্রভাব নেই

সরঞ্জামগুলির চারপাশে জ্বলনযোগ্য, বিস্ফোরক, ক্ষয়কারী পদার্থ এবং ধুলো নেই

নিম্নলিখিত চিত্র অনুযায়ী সরঞ্জামগুলির চারপাশে ব্যবহার এবং রক্ষণাবেক্ষণের জন্য উপযুক্ত স্থান ছেড়ে দিনঃ

AB দূরত্ব প্রায় 1 মিটার

অনুমোদিত ভোল্টেজ ওঠানামা পরিসীমাঃ AC (380±10) V

অনুমোদিত ফ্রিকোয়েন্সি ফ্লুক্টোশন পরিসীমাঃ (50±0.5) Hz

সুরক্ষামূলক গ্রাউন্ডিং তারের গ্রাউন্ডিং প্রতিরোধ 4Ω এর কম

ব্যবহারকারীকে ইনস্টলেশন সাইটে সরঞ্জামটির জন্য একটি বায়ু বা পাওয়ার সুইচ কনফিগার করতে হবে, এবং এই সুইচটি সরঞ্জাম দ্বারা ব্যবহারের জন্য স্বাধীন হতে হবে।
