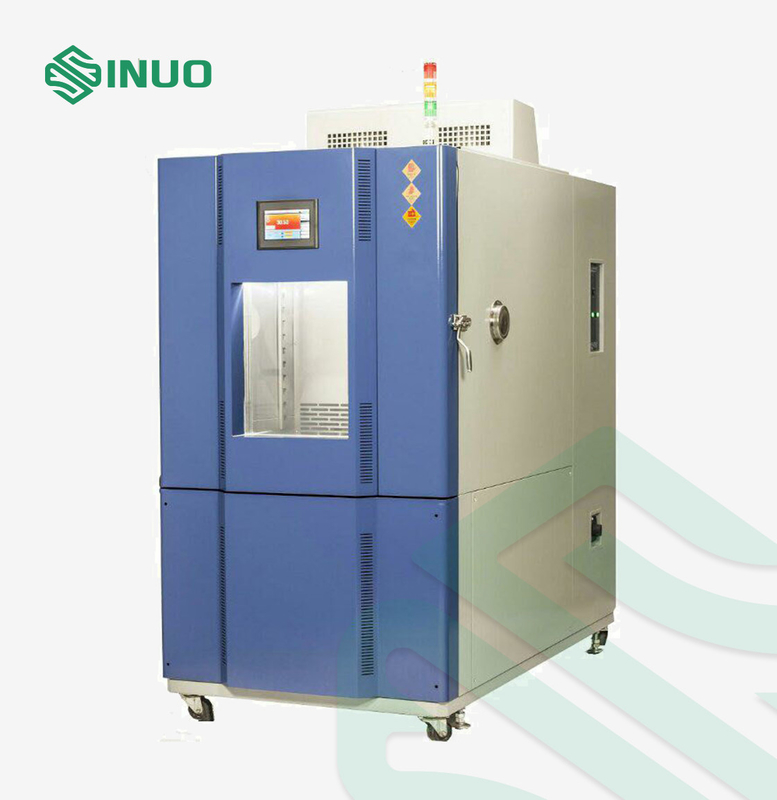

আইইসি 60068-2-78 ধ্রুবক তাপমাত্রা আর্দ্রতা টেস্টিং চেম্বার 1500L

1. নমুনা সীমাবদ্ধতা

2. ভলিউম, আকার এবং ওজন

1. নামমাত্র পরিমাণ

2. অভ্যন্তরীণ চেম্বারের আকার

3. বাহ্যিক মাত্রা

4. ওজন

3. পারফরম্যান্স

1. তাপমাত্রা পরিসীমা

2. আর্দ্রতা পরিসীমা

(২০ ০৯৮) % RH (তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রিত পরিসীমা চার্ট দেখুন, কোনও সক্রিয় ভিজা এবং তাপ লোড নেই)

তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রণযোগ্য পরিসীমা চার্ট

3. তাপমাত্রার পরিবর্তন

ঘ. আর্দ্রতার পরিবর্তন

5. তাপমাত্রা বিচ্যুতি

6. আর্দ্রতা বিচ্যুতি

7. তাপমাত্রা প্রদর্শন রেজোলিউশন

8. আর্দ্রতা প্রদর্শন রেজোলিউশন

1. গরম করার হার

10. শীতল হারের হার

11. লোডের অবস্থা

• কাজের শব্দ

শব্দ স্তর≤75dB

(একটি সাউন্ড-ইনসুলেটেড রুমে পরিবেষ্টন তাপমাত্রা 25 ° C এবং কম ইকো সঙ্গে পরিমাপ করা হয়; A ওজন ব্যবহার করে, 8 পয়েন্টের গড় মান পরীক্ষা করা হয়;প্রতিটি পরীক্ষার পয়েন্ট শব্দ উত্স থেকে 1 মিটার এবং মাটি থেকে 1 মিটার দূরে)

4. কাঠামোগত বৈশিষ্ট্য

1. উপাদান

1. বাইরের দেয়ালের উপাদানঃ A3 প্লেট স্প্রে

2অভ্যন্তরীণ দেয়াল উপাদানঃ SUS304# স্টেইনলেস স্টীল প্লেট
3চেম্বার বডি আইসোলেশন উপাদানঃ 100 মিমি উচ্চ তাপমাত্রা প্রতিরোধী শক্ত পলিউরেথেন ফেনা

4. দরজা বিচ্ছিন্নতা উপাদানঃ 100mm উচ্চ তাপমাত্রা প্রতিরোধী শক্ত পলিউরেথেন ফেনা।

2. নীচের কাঠামোগত শক্তি

3. এয়ার কন্ডিশনার চ্যানেল

1 স্টেইনলেস স্টীল লম্বা অক্ষের সেন্ট্রিফুগাল ফ্যানঃ 4 ইউনিট/90W।

2ফ্যান, হিটার, বাষ্পীভবন (অন্তত ডিহুমিডিফায়ার), ড্রেনাইজ ডিভাইস, চাপ ভারসাম্য পোর্ট, নিয়মিত বায়ু গাইড প্লেট, তাপমাত্রা সেন্সর

4. পরীক্ষার চেম্বারের স্ট্যান্ডার্ড কনফিগারেশন

১ উইন্ডো ৪০০x৬০০x৪০ মিমি ৩ স্তর ভ্যাকুয়াম টেম্পারেড গ্লাস।

2প্ল্যাট এমবেডেড হ্যান্ডেল,

3দরজা hinges: SUS # 304 আমদানি hinges

4 বাক্সে শক্তি সঞ্চয়কারী ল্যাম্প: LED শক্তি সঞ্চয়কারী ল্যাম্প

5লিড হোলঃ φ50mm 1 টুকরা

5. দরজা

1 এক টুকরো দরজাটি বাইরের দিকে খোলা হয়, বাম দিকে চক্রান্ত এবং ডানদিকে হ্যান্ডেল (যখন বাক্সের সামনের দিকে মুখ করে) ।

2 একটি সুরক্ষা দরজা লকিং প্রক্রিয়া দিয়ে সজ্জিত (দরজা পরীক্ষা কক্ষে খোলা যেতে পারে), দরজা condensation প্রতিরোধ করার জন্য বৈদ্যুতিক তাপ দিয়ে সজ্জিত করা হয়,এবং আইসোলেটিং গ্লাসের পর্যবেক্ষণ উইন্ডোর ভিউ রেঞ্জ প্রায় (W400×H600mm). দরজার ফ্রেমের উপর ঘনীভবন প্রতিরোধ করার জন্য বৈদ্যুতিক গরম করার ডিভাইস

6. কন্ট্রোল প্যানেল

7. মেশিন রুম

8. পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট

1. হিটার

1 ফিন টাইপ তাপ পাইপ আকৃতির স্টেইনলেস স্টীল বৈদ্যুতিক হিটার

2গরম নিয়ন্ত্রণ পদ্ধতিঃ এসএসআর (সলিড স্টেট রিলে) যোগাযোগহীন সমান সময়ের ইমপ্লাস প্রস্থ মডুলেশন

৩গরম করার ক্ষমতাঃ প্রায় ৪ কিলোওয়াট

5. হিমায়ন ব্যবস্থা

1. রেফ্রিজারেশন ডিভাইস

1আমেরিকান এমারসন স্বল্প-শব্দ ঘূর্ণি অতি-নিম্ন তাপমাত্রা হিমায়ন সিস্টেম (বায়ু-শীতল তাপ অপসারণ পদ্ধতি) ।

2 শীতল করার পদ্ধতিঃ বায়ু শীতল

2. গরম এবং ঠান্ডা বিনিময় ডিভাইস

3. গরম করার লোড সামঞ্জস্য

১. পরীক্ষার জন্য পণ্যের গরম করার চাপ কার্যকরভাবে হ্রাস করার জন্য কোল্ড কার্বন প্রবাহ ডিভাইসটি স্বয়ংক্রিয়ভাবে সামঞ্জস্য করা এবং জার্মান / জাপানি প্রযুক্তি গ্রহণ করা।

2প্রচলিত নকশার তুলনায়, নিয়ন্ত্রণ স্থিতিশীলতা এবং পুনরুত্পাদনযোগ্যতা বেশি, এবং এটি শক্তি সঞ্চয় এবং আরও শক্তি সঞ্চয় করার সুপার দক্ষতা অর্জন করে।

4. উচ্চ দক্ষতা উপাদান

1কন্ডেনসার এবং বাষ্পীভবন AC&R ডাবল স্পয়লার টাইপ অ্যালুমিনিয়াম ফিন ডিভাইস গ্রহণ করে।

2স্রোটিং ডিভাইসগুলি আমদানি করা চিমিং রেফ্রিজারেশন আনুষাঙ্গিকগুলি গ্রহণ করে

5. সম্প্রসারণ ব্যবস্থা

6. বাষ্পীভবন কনডেন্সার

7. রেফ্রিজারেটরের নিয়ন্ত্রণ পদ্ধতি

1কন্ট্রোল সিস্টেমের নিয়ামক স্বয়ংক্রিয়ভাবে পরীক্ষার শর্ত অনুযায়ী রেফ্রিজারেটরের অপারেটিং শর্তগুলি সামঞ্জস্য করে।

2বাষ্পীভবন চাপ নিয়ন্ত্রক ভালভ।

3কম্প্রেসার রিটার্ন এয়ার কুলিং সার্কিট

৪) রেফ্রিজারেশন সিস্টেমটি কম্পন এবং গোলমাল কমানোর ব্যবস্থা যেমন শক অ্যাডমিশনার টিউব দিয়ে ডিজাইন করা হয়েছে।

8. রেফ্রিজারেন্ট

6. বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

1. কন্ট্রোলার

2. কন্ট্রোলারের বিশেষ উল্লেখ

1. ৭ ইঞ্চি সত্য রঙের টাচ স্ক্রিন

2. দুটি নিয়ন্ত্রণ পদ্ধতিঃ প্রোগ্রাম / সেট মান

3. সেন্সর প্রকারঃ দুটি PT100 ইনপুট (ইলেকট্রনিক সেন্সর ইনপুট ঐচ্ছিক)

4. আউটপুট মোডঃ ভোল্টেজ ইমপ্লাস (এসএসআর) / কন্ট্রোল আউটপুটঃ 2 চ্যানেল (তাপমাত্রা / আর্দ্রতা) / 2 চ্যানেল 4-20mA অ্যানালগ আউটপুট / 16 চ্যানেল রিলে আউটপুট (প্যাসিভ)

5কন্ট্রোল সিগন্যালঃ ৮টি চ্যানেল আইএস কন্ট্রোল সিগন্যাল ৮টি চ্যানেল টি কন্ট্রোল সিগন্যাল ৪টি চ্যানেল এলএ কন্ট্রোল সিগন্যাল

6. এলার্ম সিগন্যালঃ 16 ডিআই বাহ্যিক বাধা এলার্ম

7তাপমাত্রা পরিমাপ পরিসীমাঃ -৯০.০০°সি-২০০.০০°সি, (ঐচ্ছিক -৯০.০০°সি-৩০০.০০°সি) ত্রুটি ±০.২°সি

8আর্দ্রতা পরিমাপ পরিসীমাঃ 1.0%--100%RH, ত্রুটি ±1%RH

9যোগাযোগ ইন্টারফেসঃ (RS232 বা RS485, দীর্ঘতম যোগাযোগ দূরত্ব 1.2km [অপটিক্যাল ফাইবার 30km পৌঁছতে পারে])

10ইন্টারফেস ভাষা টাইপঃ ইংরেজি

11. একাধিক সংকেত সংমিশ্রণ রিলে আউটপুট, সংকেতগুলি যৌক্তিক ক্রিয়াকলাপের সাপেক্ষে হতে পারে (না, এবং, অথবা, না, এক্সওআর), পিএলসি প্রোগ্রামিং ক্ষমতা হিসাবে উল্লেখ করা হয়;

12. বৈচিত্র্যময় রিলে নিয়ন্ত্রণ পদ্ধতিঃ প্যারামিটার-> রিলে মোড, রিলে-> প্যারামিটার মোড, লজিক্যাল সংমিশ্রণ মোড, কম্পোজিট সিগন্যাল মোড

13. প্রোগ্রাম সম্পাদনাঃ 120 টি প্রোগ্রামের গ্রুপ প্রোগ্রাম করা যেতে পারে, এবং প্রোগ্রামের প্রতিটি গ্রুপে সর্বাধিক 100 টি অংশ থাকতে পারে

3. নিয়ামকের প্রযুক্তিগত পরামিতি

নির্ভুলতাঃ তাপমাত্রা ±0.1°C+1digit, আর্দ্রতা ±1%R.H+1digit

রেজোলিউশনঃ তাপমাত্রা ±0.01°C, আর্দ্রতা ±0.1%R.H.

তাপমাত্রা ঢালঃ 0.1 ~ 9.9 সেট করা যেতে পারে।

এটিতে উপরের এবং নীচের সীমা স্ট্যান্ডবাই এবং অ্যালার্ম ফাংশন রয়েছে।

তাপমাত্রা এবং আর্দ্রতা ইনপুট সংকেত শুকনো এবং ভিজা বাল্ব PT100x2।

PID নিয়ন্ত্রণ প্যারামিটার সেটিংসের 9 সেট, PID স্বয়ংক্রিয় হিসাব।

শুকনো এবং ভিজা বাল্ব স্বয়ংক্রিয় সংশোধন পর্দা

4. নিয়ন্ত্রণ পদ্ধতি

1অ্যান্টি-ইন্টিগ্রেটেড স্যাচুরেশন পিআইডি

2BTC ভারসাম্যপূর্ণ তাপমাত্রা নিয়ন্ত্রণ পদ্ধতি + DCC বুদ্ধিমান শীতল ক্ষমতা নিয়ন্ত্রণ + DEC বুদ্ধিমান বৈদ্যুতিক নিয়ন্ত্রণ (তাপমাত্রা পরীক্ষার সরঞ্জাম)

3BTHC ভারসাম্যপূর্ণ তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রণ পদ্ধতি + DCC বুদ্ধিমান শীতল ক্ষমতা নিয়ন্ত্রণ + DEC বুদ্ধিমান বৈদ্যুতিক নিয়ন্ত্রণ (তাপমাত্রা এবং আর্দ্রতা পরীক্ষার সরঞ্জাম)

5. স্ক্রিন প্রদর্শন ফাংশন

এটি স্ক্রিন কথোপকথন শৈলী গ্রহণ করে, কোনও কী ইনপুট প্রয়োজন হয় না, এবং বিকল্পগুলি সরাসরি স্ক্রিনে স্পর্শ করা যায়।

তাপমাত্রা সেট (SV) এবং প্রকৃত (PV) মান সরাসরি প্রদর্শিত হয়।

এটি বর্তমানে চলমান প্রোগ্রাম নম্বর, সেগমেন্ট, অবশিষ্ট সময় এবং চক্রের সংখ্যা প্রদর্শন করতে পারে।

অপারেশন সমষ্টিগত সময় ফাংশন।

তাপমাত্রা প্রোগ্রাম সেটিং মান একটি গ্রাফিকাল বক্ররেখা প্রদর্শিত হয়, প্রোগ্রাম বক্ররেখা বাস্তবায়ন রিয়েল টাইম প্রদর্শন ফাংশন সঙ্গে।

এটিতে একটি পৃথক প্রোগ্রাম এডিটিং স্ক্রিন রয়েছে এবং প্রতিটি পৃষ্ঠায় তাপমাত্রা, আর্দ্রতা এবং সময়ের কমপক্ষে 5 টি সেগমেন্ট ইনপুট করা যেতে পারে।

ত্রুটি প্রম্পট স্ক্রিন প্রদর্শিত হয়।

স্ক্রিনের ব্যাকলাইট সামঞ্জস্য করা যায়।

স্ক্রিন ডিসপ্লে সুরক্ষা ফাংশনটি টাইমার, টাইমার বা ম্যানুয়াল বন্ধের জন্য সেট করা যেতে পারে।

6. প্রোগ্রাম ক্ষমতা এবং নিয়ন্ত্রণ ফাংশন

ব্যবহারযোগ্য প্রোগ্রাম গ্রুপঃ সর্বোচ্চ 120 PATTEN।

ব্যবহারযোগ্য মেমরির ধারণক্ষমতাঃ মোট ১২০০০ সেগমেন্ট।

কমান্ডের পুনরাবৃত্তিযোগ্য কার্যকরকরণঃ প্রতিটি কমান্ড 3200 বার পর্যন্ত কার্যকর করা যেতে পারে।

প্রোগ্রামটি একটি কথোপকথন শৈলীতে তৈরি করা হয়েছে, সম্পাদনা, ক্লিয়ারিং এবং সন্নিবেশের মতো ফাংশন সহ।

সেগমেন্ট সময় সেটিং 0~99Hour59Min.

প্রোগ্রামযোগ্য টাইমিং কন্ট্রোল মডিউল ডিভাইস x2 সেট।

এটিতে একটি পাওয়ার অফ প্রোগ্রাম মেমরি রয়েছে, এবং পাওয়ার পুনরুদ্ধারের পরে স্বয়ংক্রিয়ভাবে প্রোগ্রাম চালানো শুরু করে এবং পুনরায় শুরু করে।

আরএস-৪৮৫ বা আরএস-২৩২ যোগাযোগ ইন্টারফেস দিয়ে।

প্রোগ্রামটি চালানোর সময় গ্রাফিকাল কার্ভগুলি রিয়েল টাইমে প্রদর্শিত হতে পারে।

এর ফাংশন হল ফ্রিজিং ক্যাপাসিটি স্বয়ংক্রিয়ভাবে সামঞ্জস্য করা।

এটিতে স্টার্ট-আপ এবং শাট-আউট ফাংশন রয়েছে।

তারিখ এবং সময় সমন্বয় ফাংশন সঙ্গে.

বোতাম এবং স্ক্রিন লক (LOCK) ফাংশন।

7. সুরক্ষা সুরক্ষা ডিভাইস

1. হিমায়ন ব্যবস্থা

2. পরীক্ষার চেম্বার

3. অন্যান্য সুরক্ষা

1. ফুটো সুরক্ষা

2গরম করার টিউব কোন বায়ু শুকানোর সুরক্ষা

3. ওভারলোড এবং শর্ট সার্কিট সুরক্ষা

4বিদ্যুৎ বিচ্ছিন্নতা সুরক্ষা

5. নিম্ন জল স্তর সুরক্ষা

8. ব্যবহারের শর্ত

1. ইনস্টলেশন সাইট

1মাটি সমতল এবং ভাল বায়ুচলাচল
2. সরঞ্জাম কাছাকাছি কোন শক্তিশালী কম্পন
3. সরঞ্জাম কাছাকাছি কোন শক্তিশালী ইলেক্ট্রোম্যাগনেটিক ক্ষেত্র
4. সরঞ্জামগুলির চারপাশে জ্বলনযোগ্য, বিস্ফোরক, ক্ষয়কারী পদার্থ এবং ধুলো নেই
5যন্ত্রপাতিগুলির চারপাশে যথাযথ ব্যবহার এবং রক্ষণাবেক্ষণের জায়গা রেখে দেওয়া হয়, যেমন নীচে দেখানো হয়েছেঃ

A:≥40cm B:≥150cm C:≥100cm D:≥60cm E:≥40com

2. পরিবেশগত অবস্থা

Imax≤32A

Pmax≤13KW
