IEC62196 বৈদ্যুতিক গাড়ির পাওয়ার সাপ্লাই প্লাগ এবং সকেট রোলিং টেস্ট সরঞ্জাম

IEC62196 বৈদ্যুতিক গাড়ির পাওয়ার সাপ্লাই প্লাগ এবং সকেট রোলিং টেস্ট সরঞ্জাম

মানদণ্ড ও শর্তাবলী মেনে চলা

এই সরঞ্জামটি GB/T 20234.1-2023 স্ট্যান্ডার্ডের বিভাগ 6.21-এ যানবাহন রোলিং স্ট্যান্ডার্ডের ধারা অনুসারে এবং বিভাগ 7-এ নির্দিষ্ট পরীক্ষার পদ্ধতির প্রয়োজনীয়তা পূরণ করে।জিবি/টি ২০২৩৪-এর ২১ নম্বর ধারা.১-২০২৩ স্ট্যান্ডার্ড, পাশাপাশিআইইসি ৬২৭৫২ঃ২০১৬ এবংIEC 62196-1Ed.4 CDV 2020 ¢ প্লাগ, সকেট-আউটলেট, যানবাহন সংযোগকারী এবং যানবাহন ইনলেট ¢ বৈদ্যুতিক গাড়ির চালকীয় চার্জিং-পার্ট 1: সাধারণ প্রয়োজনীয়তা ¢ অনুচ্ছেদ 33.2 এবং 33.3.

সরঞ্জাম সংক্ষিপ্ত বিবরণ

নমুনা এবং সীমাবদ্ধতাঃ সরবরাহ প্লাগ, গাড়ির প্লাগ এবং ফাংশন বক্স প্রস্তুতকারকের দ্বারা প্রস্তাবিত তারের সাথে।

পরীক্ষার উদ্দেশ্যঃ এটি চার্জিং যানবাহন পাওয়ার প্লাগ; যানবাহন প্লাগ এবং ফাংশন বাক্সগুলির গাড়ির ক্রাশ পরীক্ষার জন্য ব্যবহৃত হয়। চাপের পরে এর নির্ভরযোগ্যতা বিচার করতে।

পরীক্ষার নীতিঃ প্রস্তুতকারকের প্রস্তাবিত তারের সাথে পাওয়ার প্লাগ এবং যানবাহনের প্লাগটি সিমেন্টের মেঝেতে অবাধে স্থাপন করুন।P225/75R15 এর মতো লোড সহ অটোমোবাইল টায়ার ব্যবহার করুন (5000±250) N বা (11000N±550) N এর একটি রোলিং ফোর্স প্রয়োগ করতে. অতিরিক্ত চার্জযুক্ত বৈদ্যুতিক প্লাগ বা প্লাগ ফাংশন বাক্সটি (8±2) কিমি/ঘন্টা গতিতে (টায়ার ইনফ্লেশন চাপ 220±10) kPa এ রোল করুন।পাওয়ার সাপ্লাই প্লাগ বা প্লাগ ফাংশন বক্সের গাড়ির পেষণের ফলে ক্ষতির প্রতিরোধের ক্ষমতা পরীক্ষা করার জন্য সিমুলেশন ব্যবহার করুনসরঞ্জামটি এমনভাবে কনফিগার করা হয়েছে যাতে নমুনা চলাচল না হয়।

প্রযুক্তিগত পরামিতি

সরঞ্জামের বৈশিষ্ট্য

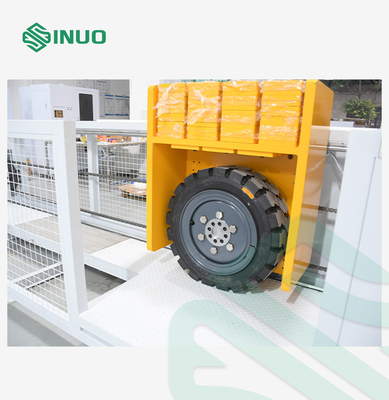

পুরো সরঞ্জামটি একটি ঠান্ডা ঘূর্ণিত ইস্পাত প্লেট প্রতিরক্ষামূলক বাক্স কাঠামো নকশা গ্রহণ করে। বাক্সের পৃষ্ঠটি টেফলন পেইন্ট দিয়ে চিকিত্সা করা হয়।বাক্সের নীচে সিমেন্ট মেঝে অনুকরণ করা হয়. রোলিং প্রক্রিয়াটি কোনও বস্তুর উপরে ঘুরার পরে একটি গাড়ির টায়ারের অবাধে উপরে এবং নীচে স্লাইডিং অনুকরণ করতে পারে। চার্জিং পিল প্লাগগুলি একই চাপ বহন করে।ড্রাইভিং ডিভাইসটি রোলিং প্রক্রিয়াটিকে এগিয়ে এবং পিছনে রোলিং আন্দোলন অর্জনের জন্য চালিত করে. প্রধান উপাদানগুলি স্টেইনলেস স্টিল এবং অ্যালুমিনিয়াম অংশ থেকে তৈরি করা হয়। নিশ্চিত করুন যে টায়ারটি স্বাভাবিক রোলিং অবস্থার অধীনে নমুনার উপরে ঘূর্ণায়মান। প্রধান বৈশিষ্ট্যগুলি নিম্নরূপঃ

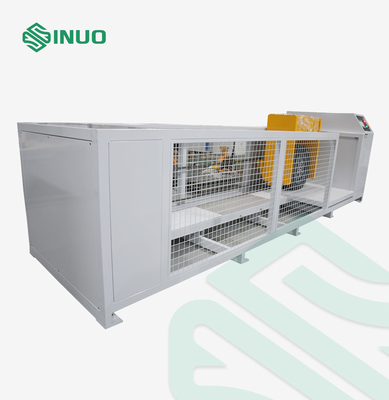

1পরীক্ষার প্রক্রিয়াটির নিরাপত্তা নিশ্চিত করার জন্য সরঞ্জাম শ্যাসি একটি প্রতিরক্ষামূলক কভার দিয়ে সজ্জিত করা হয়।বাক্সের নীচে শক শোষণ পা প্যাড এবং সহজ ইনস্টলেশন এবং disassembly জন্য একটি pulley গঠন দিয়ে সজ্জিত করা হয়. ভারী দায়িত্ব স্লাইড রেল দ্বারা পরিচালিত, রোলার সেট স্লাইডস. শক্তি উচ্চ ক্ষমতা মোটর সঙ্গে মিলিত টারবাইন reducer সঙ্গে মিলিত, স্পিন্ডল ঘূর্ণন ড্রাইভিং,এবং পরীক্ষার গতি ক্রাশিং পরীক্ষার জন্য প্রচার করা হয়নমুনা স্থির করার স্লাইডিং ডিভাইসটি স্ট্যান্ডার্ড প্রয়োজনীয়তা পূরণের জন্য একটি কার্যকরী বাক্স ইনস্টলেশন ফিক্সচার দিয়ে সজ্জিত।

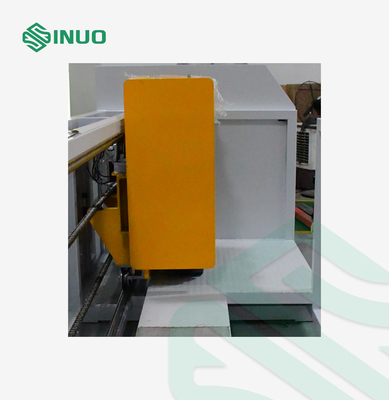

2. রোলিং চাপ নিয়ন্ত্রক ডিভাইসটি একটি উপরের এবং নীচের নিয়মিত কাঠামোর সাথে ডিজাইন করা হয়েছে।উপরের এবং নীচের স্লাইডিং ফ্রেম এবং নমুনা দ্বারা বহন করা counterweights পরীক্ষা মোট ওজন হয়.

3. সরঞ্জামটি সামনের এবং পিছনের টায়ার ড্রাইভের কাজের মোড গ্রহণ করেঃ টেস্ট রোলিংয়ের দিকটি টায়ার রোলিং চালানোর জন্য মোটরটির সামনের এবং পিছনের ঘূর্ণন দ্বারা চালিত হয়।নমুনা স্থির রাখুনএটি গাড়ির টায়ারের রোলিংকে সবচেয়ে বাস্তবসম্মত উপায়ে সিমুলেট করতে পারে।

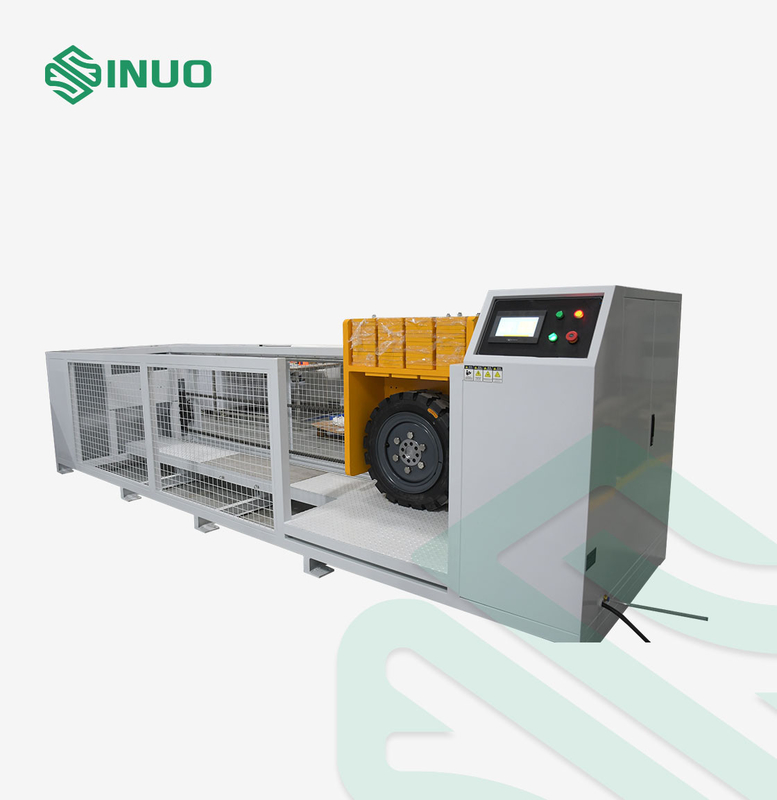

4নিয়ন্ত্রণ ব্যবস্থা একটি স্বাধীন সংস্থা। হোস্ট মেশিনটি পিএলসি দ্বারা নিয়ন্ত্রিত হয় এবং টাচ স্ক্রিন দ্বারা পরিচালিত হয়।সহজ ফিক্সিং এবং সংযোগের জন্য নীচে স্থির মাউন্ট গর্ত এবং তারের খোলার আছে.
