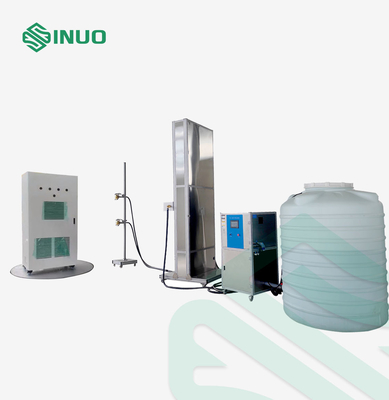

IEC60529 ইভি চার্জিং স্টেশন IPX3-X6 ওয়াটারপ্রুফ রেটিং টেস্টিং সিস্টেম

(1) ফুল স্প্রিংলার পরীক্ষার ডিভাইস (IPX3-X4)

1এটি সুইং টিউব পরীক্ষার পরিবর্তে বড় এবং ভারী নমুনাগুলির আইপিএক্স 3-এক্স 4 পরীক্ষার জন্য উপযুক্ত।

2গর্তের ব্যাসার্ধঃ Ø0.5mm।

3গর্তের সংখ্যা: ১২১।

4. মাঝের গর্ত ১. ভিতরের দুইটি বৃত্তের ২৪টি গর্তের কোণ ৩০° এবং বাইরের চারটি বৃত্তের ৯৬টি গর্তের কোণ ১৫°।

5ডোজেল গোলাকার ব্যাসার্ধঃ ৭৫.৫ মিমি।

6নলের উপাদান: ব্রাস।

7হ্যান্ডেল উপাদানঃ SUS304 স্টেইনলেস স্টীল।

8চাপ পরিমাপঃ স্টেইনলেস স্টীল পয়েন্টার পরিমাপ।

9. SUS304 স্টেইনলেস স্টীল ব্যাফেল, স্টেইনলেস স্টীল ভারসাম্য হ্যামার.

10. পরীক্ষার সময়ঃ 0-9999S ((নিয়মিত) ।

11পানির চাপঃ প্রায় ৫০-১৫০ কেপিএ।

12প্রবাহঃ ১০ লিটার/মিনিট±০.৫ লিটার/মিনিট।

13. শাওয়ার হেডের পরিমাণঃ ২ টি।

14. ২৮০০ মিমি উচ্চতার একটি চলনশীল শাওয়ার হেড ক্রেট সহ।

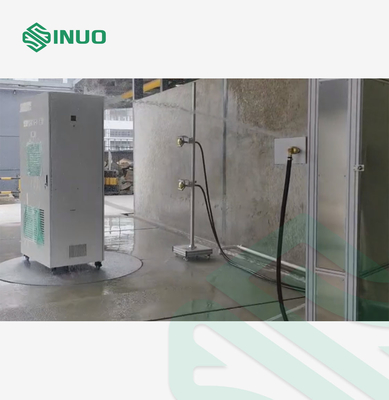

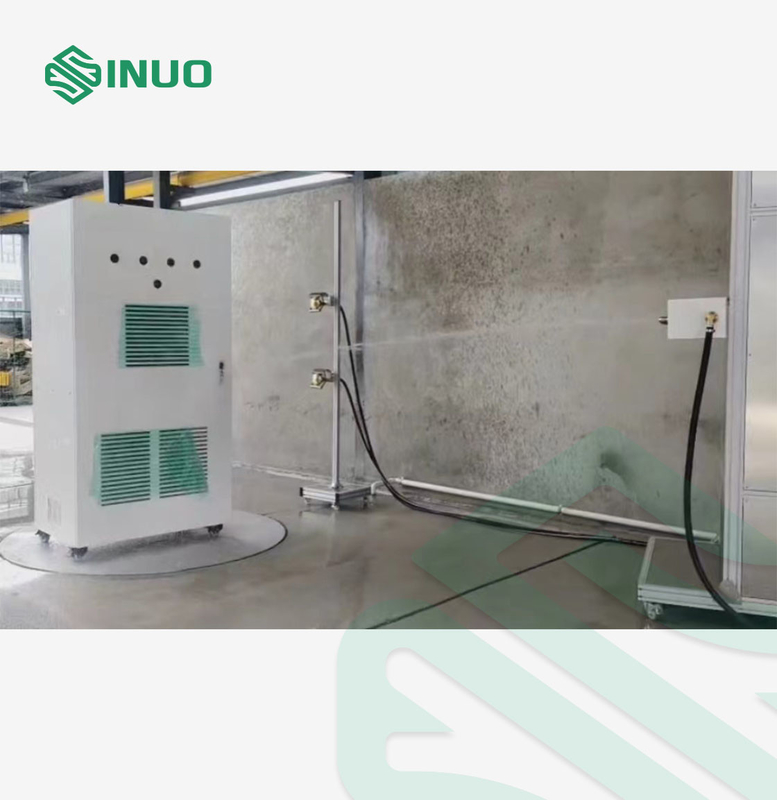

(2) শক্তিশালী জল স্প্রে পরীক্ষার ডিভাইস (IPX5-X6)

1. আইপিএক্স৫-এক্স৬ পরীক্ষার জন্য উপযুক্ত।

2. ডিপার্টচারঃ ф6.3mm (IPX5), ф12.5mm (IPX6) ।

3স্টেইনলেস স্টীল উপাদান।

4পানি প্রবাহঃ ১২.৫±০.৬২৫L/মিনিট ((IPX5), ১০০±৫L/মিনিট ((IPX5) ।

5. পরীক্ষার সময়ঃ 0-99999S ((সেট করা যেতে পারে) ।

6নল এবং শেলের মধ্যে দূরত্বঃ ২.৫-৩ মিটার (পরীক্ষা কর্মীদের দ্বারা নিয়ন্ত্রিত) ।

7. স্প্রিংকলার সংখ্যা: 4 আইপিএক্স 5 স্প্রিংকলার, সারিবদ্ধ, 1 আইপিএক্স 6 স্প্রিংকলার।

8. বৈদ্যুতিক স্প্রিংলার হেডের ইনস্টলেশন ব্র্যাকেটঃ ঝাঁকুনি জল স্প্রে কোণটি টাচ স্ক্রিন দ্বারা সেট এবং সামঞ্জস্য করা যায় এবং উত্তোলনের উচ্চতা বৈদ্যুতিক দ্বারা সামঞ্জস্য করা যায়।ক্রেট মোট উচ্চতা 2500mm হয়.

9. নীচে 4 রোলার দিয়ে সজ্জিত করা হয়, সরানো যায়.

(৩) ঘোরানো স্টেজ

1টার্নটেবিলের ব্যাসার্ধঃ Ø2000mm।

2. ঘূর্ণন গতিঃ 1 ~ 3 RPM সেট করা যাবে.

3পরীক্ষার সময় ঘূর্ণন কর্মঃ ঘড়িঘড়ি নির্দেশিত অবিচ্ছিন্ন ঘূর্ণন।

4ঘূর্ণমান টেবিলঃ শিল্প অ্যালুমিনিয়াম প্লেট টেবিল।

6. কার্পেস উপাদানঃ শিল্প খাদ অ্যালুমিনিয়াম প্রোফাইল।

7ধনাত্মক এবং বিপরীত নিয়ন্ত্রণ এবং ঘূর্ণন নিয়ন্ত্রণ ক্যাবিনেট দ্বারা নিয়ন্ত্রিত হয়।

8ড্রাইভঃ মোটর + টারবাইন রিডাক্টর।

9সর্বোচ্চ লোডঃ ১ টন।

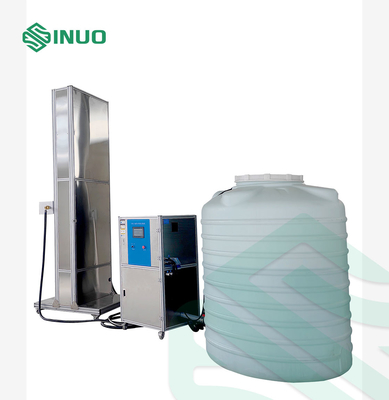

বুদ্ধিমান জল সরবরাহ ব্যবস্থা

1প্রবাহ নিয়ন্ত্রণঃ প্রবাহ মিটার রিয়েল টাইম পর্যবেক্ষণ, ফ্রিকোয়েন্সি কনভার্টার নিয়ন্ত্রণ পাম্প গতি সমন্বয়,উচ্চ নির্ভুলতা টারবাইন ফ্লোমিটার এবং ইলেকট্রনিক ডিজিটাল ডিসপ্লে ফ্লোমিটার ব্যবহার করে বুদ্ধিমান নিয়ন্ত্রণ, নির্বাচন করুন এবং টাচ স্ক্রিনে প্রবাহ সেট করুন।

2জল সরবরাহ পাম্পঃ দক্ষিণ পাম্প মাল্টি-স্টেজ স্টেইনলেস স্টীল সেন্ট্রিফুগাল পাম্প, প্রবাহ 0-8m3/h।

3শরীরের উপাদানঃ শিল্প খাদ অ্যালুমিনিয়াম প্রোফাইল +SUS304 সিলিং প্লেট।

4পানি সংরক্ষণের ট্যাংকঃ ২ টন প্লাস্টিকের ট্যাংক।

ইন্টিগ্রেটেড কন্ট্রোল ক্যাবিনেট

1নিয়ামক: মিটসুবিশি পিএলসি।

2, ম্যান-মেশিন ইন্টারফেসঃ ৭ ইঞ্চি রঙিন টাচ স্ক্রিন।

3নিয়ন্ত্রণ ফাংশনঃ স্প্রে প্রবাহ নিয়ন্ত্রণ, স্টেজ অ্যাকশন নিয়ন্ত্রণ, উপরে এবং নীচে সুইং স্প্রে অ্যাকশন, সময় নিয়ন্ত্রণ, ইত্যাদি

4সুরক্ষা ফাংশনঃ ফুটো সুরক্ষা, ওভারলোড সুরক্ষা, শর্ট সার্কিট সুরক্ষা, জল ঘাটতি সুরক্ষা ইত্যাদি

5পাওয়ার সাপ্লাইঃ এসি 380 ভোল্ট, 50 হার্জ, 8 কিলোওয়াট
