MIL-STD810G ওয়াটার কুলড ইলেক্ট্রোম্যাগনেটিক ভাইব্রেশন টেস্টিং মেশিন

MIL-STD810G ওয়াটার কুলড ইলেক্ট্রোম্যাগনেটিক ভাইব্রেশন টেস্টিং মেশিন

ব্র্যান্ড নাম:	Sinuo
মডেল নম্বর:	SN553- EVW390HB120VCS-4
MOQ:	1
মূল্য:	Customized
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	1 সেট/মাস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

Calibration Certificate (Cost Additional)

সর্বাধিক সাইনুসয়েডাল উত্তেজনা শক্তি:

9000Kg.f সর্বোচ্চ

সর্বাধিক র্যান্ডম উত্তেজনাপূর্ণ বাহিনী:

9000Kg.f rms

সর্বোচ্চ প্রভাব উত্তেজনা শক্তি:

18000Kg.f সর্বোচ্চ

প্রথম ক্রম অনুরণিত ফ্রিকোয়েন্সি:

2200 Hz±5%

সর্বোচ্চ স্থানচ্যুতি:

76 মিমি পিপি

কম্পাংক সীমা:

1～ 2700 Hz

সর্বোচ্চ গতি:

2m/s

সর্বোচ্চ ত্বরণ:

120G(1176 m/s2)

প্যাকেজিং বিবরণ:

অন্যান্য

যোগানের ক্ষমতা:

1 সেট/মাস

বিশেষভাবে তুলে ধরা:

জল শীতল ইলেক্ট্রোম্যাগনেটিক কম্পন পরীক্ষার মেশিন

২৭০০ হার্জ ইলেক্ট্রোম্যাগনেটিক কম্পন পরীক্ষার মেশিন

পণ্যের বর্ণনা

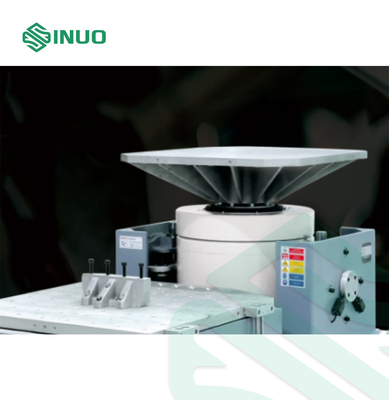

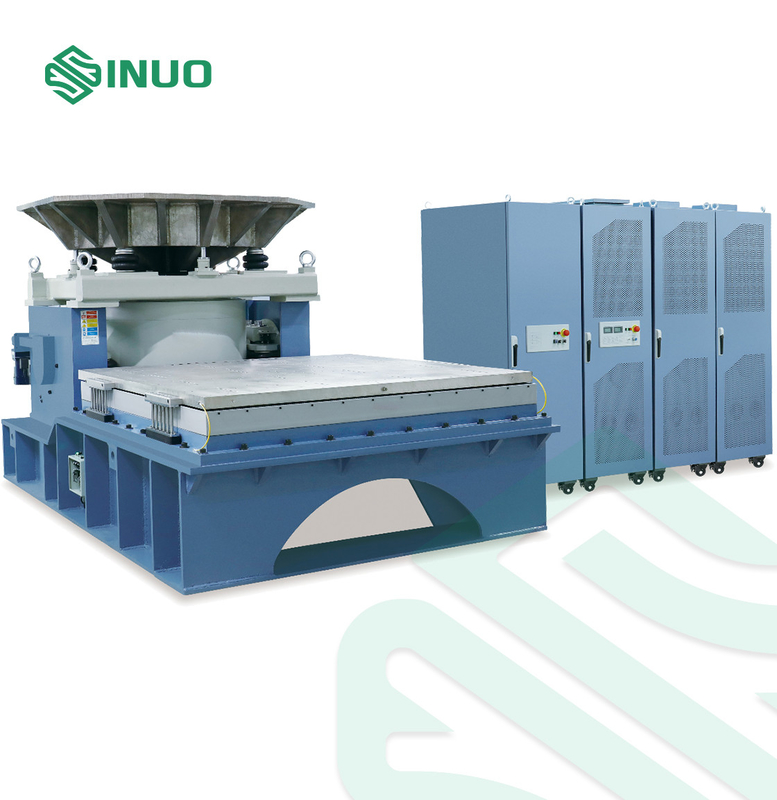

MIL-STD810G ওয়াটার কুলড ইলেক্ট্রোম্যাগনেটিক ভাইব্রেশন টেস্টিং মেশিন

সরঞ্জাম ওভারভিউ

ভাইব্রেশন টেস্টিং হল একটি কম্পোনেন্ট বা যন্ত্রকে উত্তেজনাপূর্ণ বা চমকে দেওয়ার কাজ যাতে এটি একটি বাস্তব পরিবেশে কীভাবে প্রতিক্রিয়া দেখায়।সার্কিট বোর্ড, বিমান, জাহাজ, রকেট, ক্ষেপণাস্ত্র, অটোমোবাইল এবং গৃহস্থালী যন্ত্রপাতির মতো শিল্প পণ্য থেকে কম্পন পরীক্ষার প্রয়োগের পরিসর অত্যন্ত বিস্তৃত।

ল্যাবার্টন আপনাকে পুরো উত্তেজনা এবং টেস্টিং স্কিম প্রদান করতে পারে এবং জাতীয় ও আন্তর্জাতিক মান, যেমন GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC এবং ASTM অনুযায়ী আপনার জন্য পণ্যের গুণমান প্রমাণ করতে পারে।

কম্পন মেশিন নির্বাচন সূত্র এবং কম্পন জেনারেটর গঠন চিত্র

গ্রাহকের কোম্পানি দ্বারা প্রদত্ত পরীক্ষার শর্ত;

পরীক্ষার ধরন: সাইন সুইপ;এলোমেলো;ক্লাসিক শক;

ফ্রিকোয়েন্সি প্রতিক্রিয়া পরিসীমা: 1-2700Hz

সূত্র: A(g)=(2πf)2Dcm/980≒A=0.002DmmF²

D=A/0.002F²F=M(kg) ×A(g)

MIL-STD810G ওয়াটার কুলড ইলেক্ট্রোম্যাগনেটিক ভাইব্রেশন টেস্টিং মেশিন 0

প্রযুক্তিগত পরামিতি

E90T45 ইলেক্ট্রোম্যাগনেটিক উত্তেজনা জেনারেটর পরামিতি
সর্বাধিক সাইনুসয়েডাল উত্তেজনা শক্তি		9000Kg.f সর্বোচ্চ
সর্বাধিক র্যান্ডম উত্তেজনাপূর্ণ বাহিনী		9000Kg.f rms
সর্বোচ্চ প্রভাব উত্তেজনা শক্তি		18000Kg.f সর্বোচ্চ
কম্পাংক সীমা		1～ 2700 Hz
সর্বোচ্চ স্থানচ্যুতি		76 মিমি পিপি
সর্বোচ্চ গতি		2m/s
সর্বোচ্চ ত্বরণ		120G(1176 m/s²⁾
সর্বাধিক লোড এবং ত্বরণ সম্পর্ক: F=MA
5G(49m/s²)	10G(98m/s²)		20G(196m/s²)	30G(294m/s²)
2295 কেজি	1095 কেজি		495 কেজি	295 কেজি
প্রথম ক্রম অনুরণিত ফ্রিকোয়েন্সি		2200 Hz±5%
সর্বাধিক চাপ:		1200 কেজি
কম্পন বিচ্ছিন্নতা ফ্রিকোয়েন্সি:		3 Hz
চলন্ত কয়েল ব্যাস:		Ф450 মিমি
চলন্ত কয়েল ওজন:		90 কেজি
ফ্লাক্স ফুটো		10 গাউস
অনুমোদনযোগ্য উদ্ভট মুহূর্ত		1000N.m
সরঞ্জামের আকার		1700mm × 1360mm × 1540mm (উল্লম্ব সম্প্রসারণ টেবিল অন্তর্ভুক্ত নয়)
সরঞ্জাম ওজন		5900 কেজি
LA-100 ডিজিটাল সুইচিং পাওয়ার এম্প্লিফায়ার
আউটপুট শক্তি		100KVA
আউটপুট ভোল্টেজ		110Vrms
আউটপুট বর্তমান		1000 অস্ত্র
এসএনআর		≥65dB
পরিবর্ধক আকার		3300 মিমি × 810 মিমি × 2170 মিমি
পরিবর্ধক ওজন		3700 কেজি
সার্ভো সুরক্ষা ব্যবস্থা
ফাংশন		এতে রয়েছে: পাওয়ার গ্রিড ওভারভোল্টেজ, গ্রিড আন্ডারভোল্টেজ, লজিক ফল্ট, পাওয়ার মডিউল সুরক্ষা, পাওয়ার মডিউল তাপমাত্রা, আউটপুট ওভারকারেন্ট, আউটপুট ওভারভোল্টেজ, ড্রাইভ পাওয়ার সাপ্লাই, প্ল্যাটফর্ম স্থানচ্যুতি, প্ল্যাটফর্ম তাপমাত্রা, বাহ্যিক ইন্টারলকিং এবং অন্যান্য সুরক্ষা সার্কিট।কোনো ব্যর্থতা ঘটলে, আউটপুট বন্ধ করা হবে, এবং শব্দ এবং আলো একই সময়ে অ্যালার্ম হবে।
ডিজিটাল ভাইব্রেশন কন্ট্রোলার VCS-4
হার্ডওয়্যার কনফিগারেশন		4টি একযোগে ইনপুট চ্যানেল, 1টি আউটপুট চ্যানেল
নিয়ন্ত্রণ ফাংশন মডিউল		সাইন, এলোমেলো, সাধারণ শক, অনুরণন অনুসন্ধান এবং বাস
কম্পিউটার নিয়ন্ত্রণ করুন		এলসিডি মনিটর সহ আসল ব্র্যান্ডের কম্পিউটার
সফটওয়্যার		চাইনিজ/ইংরেজি অপারেশন, টাইম ডোমেন এবং ফ্রিকোয়েন্সি ডোমেন বিশ্লেষণ, সিগন্যাল সোর্স, সাইন ফ্রিকোয়েন্সি সুইপ অ্যানালাইসিস ইত্যাদি করা যেতে পারে।এটি স্বয়ংক্রিয়ভাবে WORD পরীক্ষার রিপোর্ট তৈরি করতে পারে, প্রদর্শন করতে পারে, সঞ্চয় করতে পারে, পরীক্ষার পরামিতি সেট করতে পারে এবং সিগন্যাল এবং ডেটার ফাংশন বিশ্লেষণ করতে পারে।
সিস্টেম এক্সিলারেটর		ফ্রিকোয়েন্সি পরিসীমা: 1-12000Hz সংবেদনশীলতা: 50mv/g তাপমাত্রা পরিসীমা: -24 - 250 ডিগ্রি সেলসিয়াস
VT120 উল্লম্ব এক্সটেনশন টেবিল
উপাদান		ম্যাগনেসিয়াম খাদ, পৃষ্ঠ শক্ত
টেবিলের আকার		1200×1200 মিমি
স্থির গর্ত		M12 আয়তক্ষেত্রাকার বিতরণ 100mm*100mm স্টেইনলেস স্টীল স্ক্রু হাতা, টেকসই এবং পরিধান-প্রতিরোধী
উচ্চ সীমা ব্যবহারের ফ্রিকোয়েন্সি		সাইন 500 Hz, র্যান্ডম 1500 Hz
ওজন		প্রায় 165 কেজি
HB120 অনুভূমিক তেল ফিল্ম স্লাইড টেবিল
উপাদান		ম্যাগনেসিয়াম খাদ, পৃষ্ঠ শক্ত
টেবিলের আকার		1200×1200 মিমি
স্থির গর্ত		M12 আয়তক্ষেত্রাকার বিতরণ 100mm*100mm স্টেইনলেস স্টীল স্ক্রু হাতা, টেকসই এবং পরিধান-প্রতিরোধী
উচ্চ সীমা ব্যবহারের ফ্রিকোয়েন্সি		সাইন 2000 Hz, র্যান্ডম 2000 Hz
ওজন		170 কেজি (সংযোজক ছাড়া)
ওয়াটার কুলিং ইউনিট WCU
তাপ বিনিময় ক্ষমতা		100KW কুলিং ওয়াটার টাওয়ার 15T
বাইরের প্রচলন জল প্রবাহ/চাপ		200L/মিনিট 0.25-0.4Mpa
পাতিত জলের প্রয়োজন		জল কঠোরতা 30ppm, PH7-8, পরিবাহিতা 1us/সেমি
বাইরের প্রচলন জল পাইপ ইন্টারফেস		1-1/4"বা DN32
মাত্রা (L×W×H)		610 মিমি × 900 মিমি × 2000 মিমি
ওজন		380 কেজি
বৈদ্যুতিক প্রয়োজনীয়তা
পাওয়ার সাপ্লাই		3-ফেজ 5-ওয়্যার 380V/50Hz 162 KW
সংকুচিত হাওয়া		0.6 এমপিএ
স্থল প্রতিরোধের		≤4Ω

পণ্য প্রযুক্তি এবং ফাংশন পরিচিতি

ওয়াটার-কুলড ভাইব্রেটিং টেবিল সিরিজের অনেক সুবিধা রয়েছে যেমন বড় থ্রাস্ট, শক্তিশালী ভারবহন ক্ষমতা, উচ্চ শীতল করার দক্ষতা এবং সর্বোচ্চ 76 মিমি স্থানচ্যুতি।

বড় ইলেকট্রনিক সমাবেশ, অটোমেশন ডিভাইস, মহাকাশের বড় উপাদান, কৃত্রিম উপগ্রহ, স্থান এবং সামরিক ব্যবস্থার জন্য বিভিন্ন সাধারণ কম্পন পরীক্ষার প্রয়োজনীয়তা পূরণ করুন।

যখন ট্রুনিয়ন সিস্টেমটি বিশেষভাবে ডিজাইন করা হয় এবং ক্লায়েন্ট একটি উপযুক্ত ভিত্তি প্রদান করে, তখন সিস্টেমটি 1Hz বা এমনকি DC এর কম ফ্রিকোয়েন্সি থেকে শুরু হতে পারে, তা সাইনোসয়েডাল বা এলোমেলো কম্পন হোক না কেন।

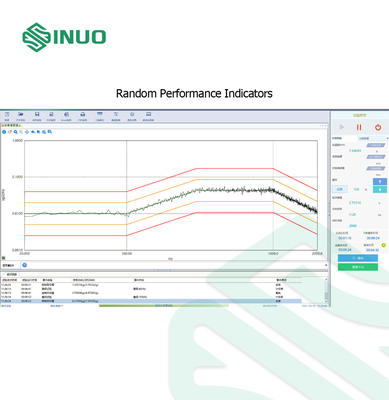

এলোমেলো কর্মক্ষমতা সূচক

VCS5X র্যান্ডম কন্ট্রোল ফাংশন দ্রুত এবং সুনির্দিষ্ট র্যান্ডম কম্পন নিয়ন্ত্রণ প্রদান করে।ট্রান্সফার ফাংশনের উপর ভিত্তি করে অভিযোজিত নিয়ন্ত্রণ অ্যালগরিদম দ্রুত সিস্টেমের অরৈখিকতা, অনুরণন কম্পন বিন্দু এবং গতিশীল লোডের পরিবর্তনে সাড়া দিতে পারে, এটি নিয়ন্ত্রণের সঠিকতাকে ব্যাপকভাবে উন্নত করে এবং একটি দ্রুত লুপ সময় প্রাপ্ত করে।

MIL-STD810G ওয়াটার কুলড ইলেক্ট্রোম্যাগনেটিক ভাইব্রেশন টেস্টিং মেশিন 1

নিয়ন্ত্রণ পদ্ধতি

সমীকরণ পদ্ধতি: স্থানান্তর ফাংশন

কন্ট্রোল লুপ: ট্রান্সফার ফাংশন আপডেটের উপর ভিত্তি করে অভিযোজিত নিয়ন্ত্রণ, যা সিস্টেম নন-লাইন্যারিটি, রেজোন্যান্স ভাইব্রেশন পয়েন্ট এবং ডাইনামিক লোডের পরিবর্তনে দ্রুত সাড়া দিতে পারে

কর্মক্ষমতা নিয়ন্ত্রণ

গতিশীল পরিসীমা: 90dB

নিয়ন্ত্রণ নির্ভুলতা: ±1dB

বন্ধ লুপ সময়: সাধারণ মান 100mS

ড্রাইভ সংকেত

একটি অবিচ্ছিন্ন গাউসিয়ান এলোমেলো সংকেত।

নিয়ন্ত্রণ পরামিতি

ফ্রিকোয়েন্সি পরিসীমা: 0 থেকে 145 Hz, 250 Hz, 290 Hz, 500 Hz, 585 Hz, 1000 Hz, 1170 Hz, 2000 Hz, 2340 Hz, 4000 Hz, 4680 Hz

রেজোলিউশন: 100, 200, 400, 800, 1600, 3200, 6400 বর্ণালী রেখা

নিয়ন্ত্রণ কৌশল: একক চ্যানেল নিয়ন্ত্রণ, ওজন নিয়ন্ত্রণ, সর্বোচ্চ মান, সর্বনিম্ন মান

স্বাধীনতার ডিগ্রির সংখ্যা (DOF): 12~3160

ক্লিপিং সহগ (সিগমা শিয়ার): 2~100

স্ট্যাকিং রেট: নেই, 50%, 75%

লক্ষ্য বর্ণালী

ক্রসওভার পয়েন্ট: মাত্রা বা ঢাল দ্বারা সংজ্ঞায়িত, ক্রসওভার পয়েন্টের সংখ্যা সীমাবদ্ধ নয়

ক্রসওভার পয়েন্ট গণনা: প্রতিটি সেগমেন্টের ক্রসওভার ফ্রিকোয়েন্সি মান স্বয়ংক্রিয়ভাবে গণনা করুন।

টলারেন্স স্পেকট্রাম: লক্ষ্য স্পেকট্রামের সাপেক্ষে dB বা % এ অ্যালার্ম লাইন এবং ইন্টারপ্ট লাইন সংজ্ঞায়িত করুন

বৈধতা পরীক্ষা: স্বয়ংক্রিয়ভাবে সংজ্ঞায়িত ইন্টারসেকশন পয়েন্টগুলির বৈধতা পরীক্ষা করুন

RMS সহনশীলতা সীমা: স্বয়ংক্রিয়ভাবে সহনশীলতা স্পেকট্রামের উপর ভিত্তি করে বা ব্যবহারকারী দ্বারা ম্যানুয়ালি সেট করা হয়।

RMS গণনা: স্থানচ্যুতি, বেগ এবং ত্বরণ RMS মান এবং আনুমানিক সর্বোচ্চ মানগুলির স্বয়ংক্রিয় গণনা।

RMS সামঞ্জস্য: RMS মান ম্যানুয়ালি বা ডেসিবেল রূপান্তর সেট করে সামঞ্জস্য করুন।

ত্বরণ প্রকার: লগারিদমিক, ডিবি

ইঞ্জিনিয়ারিং ইউনিট: ইম্পেরিয়াল, মেট্রিক

প্রদর্শন: স্বয়ংক্রিয়ভাবে রেফারেন্স স্পেকট্রাম রেফারেন্স স্পেকট্রাম অনুযায়ী সেট সহনশীলতা সীমা সহ রেফারেন্স স্পেকট্রাম প্রদর্শন করুন।

প্রাক-পরীক্ষা

প্রাক-পরীক্ষা স্তর: 0.1~100%

শুরুর গতি: দ্রুত, ধীর

প্রাথমিক ড্রাইভ: ব্যবহারকারী সংজ্ঞায়িত প্রাথমিক স্টার্ট ভোল্টেজ

সর্বাধিক ড্রাইভ সীমা: প্রাক-পরীক্ষার জন্য ব্যবহারকারীর সর্বোচ্চ ড্রাইভ ভোল্টেজ সংজ্ঞায়িত করা হয়েছে

টেস্ট রান প্ল্যান

পরীক্ষার ঘটনা: মাত্রা এবং গতিশীল রানটাইম

ইন্টারপ্ট চেকিং: বন্ধ, চালু

কন্ট্রোল লুপ: খোলা লুপ, বন্ধ লুপ

ফলাফল সংরক্ষণ করুন: স্ক্রীন বিটম্যাপ, সক্রিয় ফলক, সমস্ত ফলক, স্বয়ংক্রিয়ভাবে সংজ্ঞায়িত বিষয়বস্তু সঞ্চয় করে

পরীক্ষার রিপোর্ট তৈরি করুন: সাধারণ রিপোর্ট, সম্পূর্ণ রিপোর্ট

পরীক্ষা বিরতি: বিরতি সময় সেট করুন

লুপ: লুপের শুরু এবং শেষ এবং লুপের সংখ্যা সেট করুন

পরীক্ষা ক্রম চালান: সুইচ করুন এবং ক্রমানুসারে একাধিক পরীক্ষা চালান

নিরাপত্তা

লাইন বাধা পরীক্ষা: স্বয়ংক্রিয়ভাবে সহনশীলতার বাইরের লাইনের সংখ্যা পরীক্ষা করুন এবং অনুমোদিত মানের সাথে তুলনা করুন, লাইন বাধার হার হল 0~1

কার্যকরী মান সীমা: নিয়ন্ত্রণের কার্যকরী মান নির্ধারিত সর্বোচ্চ এবং সর্বনিম্ন সীমা অতিক্রম করেছে কিনা তা পরীক্ষা করুন

ম্যানুয়াল অ্যাবোর্ট: ব্যবহারকারী কন্ট্রোল প্যানেলে "স্টপ" এবং কন্ট্রোল বাক্সের সামনের প্যানেলে "অবার্ট" বোতাম দ্বারা পরীক্ষাটি বন্ধ করতে পারে

চালান: দ্রুততম উপায় হ'ল হার্ডওয়্যার দ্বারা সরাসরি চালানো পরীক্ষায় বাধা দিতে "ABORT" টিপুন৷

কম্পন টেবিল সীমা মান: সর্বোচ্চ ত্বরণ, বেগ, স্থানচ্যুতি।

প্রাক-পরীক্ষা: সিস্টেম কন্ট্রোল লুপ এবং সিস্টেমের কার্যকারিতা পরীক্ষা করতে, সিস্টেম ট্রান্সফার ফাংশন পরীক্ষা করতে, ইত্যাদি ছোট আকারের সংকেত ব্যবহার করুন।

পরীক্ষা: ক্রমাগত স্বয়ংক্রিয় ওপেন-লুপ সনাক্তকরণ, ওভারলোড পরিদর্শন, অ্যালার্ম, বাধা সহনশীলতা ব্যান্ড পরিদর্শন, RMS বাধা সীমা পরিদর্শন, ব্যবহারকারীর দ্বারা নির্দিষ্ট হারে শুরু, থামানো এবং পরিবর্তনের মাত্রা, ড্রাইভ সংকেত সীমা।

ফ্লোটিং টার্গেট স্পেকট্রাম: যখন ম্যাগনিটিউড পরিবর্তন হয়, টার্গেট স্পেকট্রাম, অ্যালার্ম এবং ইন্টারাপ্ট টলারেন্স বর্তমান মাত্রার পরিবর্তনকে অনুসরণ করে এবং বর্তমান ম্যাগনিটিউড টেস্টে স্বয়ংক্রিয়ভাবে সহনশীলতার বাইরের লাইনের সংখ্যা পরীক্ষা করে।

ওপেন-লুপ সংবেদনশীলতা: সংবেদনশীল, স্বাভাবিক, সংবেদনশীল।

পরীক্ষার সময় ম্যানুয়াল অপারেশন

ওপেন অ্যাকশন চালান: পরীক্ষা বন্ধ করুন বা শুরু করুন, বিরতি দিন বা পরীক্ষা আবার শুরু করুন

স্তর সামঞ্জস্য: ম্যানুয়ালি স্তর বাড়ান বা হ্রাস করুন, বা সরাসরি স্তর সেট করুন

রান জাম্প: ম্যানুয়ালি শিডিউলের পরবর্তী ইভেন্টে যান

নিয়ন্ত্রণ অপারেশন চালান: ব্যাঘাত সনাক্তকরণ, ওপেন-লুপ বা ক্লোজড-লুপ নিয়ন্ত্রণের জন্য বৈধ বা অবৈধ

ডিসপ্লে অপারেশন: কার্সার যোগ/মুছুন, উইন্ডো যোগ/মুছুন, প্রদর্শন সামগ্রী বা ইন্টারফেস পরিবর্তন করুন ইত্যাদি।

টেস্ট রিপোর্ট: WORD/PDF টেস্ট রিপোর্ট তৈরি করুন

পিক/ভ্যালি কার্সার: স্বয়ংক্রিয় পিক/ভ্যালি সনাক্তকরণ এবং চিহ্নিতকরণ

সাধারণ কার্সার: একক কার্সার, ডবল কার্সার, কার্সার দ্বারা নির্দেশিত অবস্থানের X, Y পড়ুন

হারমোনিক কার্সার: মার্ক হারমোনিক্স

অনলাইন স্থিতি প্রদর্শন

মূল পরামিতি: বর্তমান মাত্রা, ড্রাইভিং ভোল্টেজের সর্বোচ্চ মান, লক্ষ্য ত্বরণ, বেগ, স্থানচ্যুতি মান এবং নিয়ন্ত্রিত ত্বরণ RMS মান

সময়: মোট চলমান সময়, সম্পূর্ণ স্কেল সময়, বর্তমান স্কেল সময়, অবশিষ্ট সময়

বর্তমান অবস্থা: বিরতি, প্রাক-পরীক্ষা, পরীক্ষা চালানো, অ্যালার্ম এবং পরীক্ষার বাধা, ইত্যাদি।

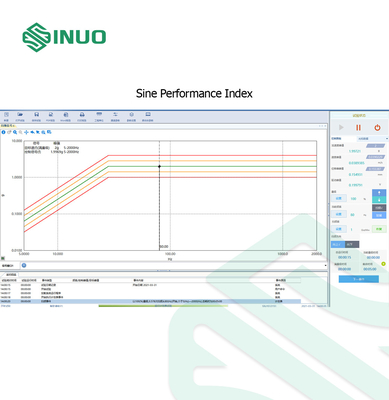

সাইন কর্মক্ষমতা সূচক

ভিসিএস সাইন কন্ট্রোল সিস্টেম 1Hz থেকে 10000Hz একটানা সুইপ সাইন ওয়েভ তৈরি করে কার্যকর সাইন ফ্রিকোয়েন্সি সুইপ এবং স্থির ফ্রিকোয়েন্সি নিয়ন্ত্রণ করে।ড্রাইভ সংকেত একটি সত্যিকারের এনালগ সুইপ তৈরি করে।sinusoidal সংকেত প্রশস্ততা আপডেটের উপর ভিত্তি করে অভিযোজিত নিয়ন্ত্রণ অ্যালগরিদম দ্রুত সিস্টেম পরিবর্তনের প্রতিক্রিয়া জানাতে পারে, এবং উচ্চ নিয়ন্ত্রণ নির্ভুলতা এবং নিয়ন্ত্রণ গতিশীল পরিসীমা আছে।

MIL-STD810G ওয়াটার কুলড ইলেক্ট্রোম্যাগনেটিক ভাইব্রেশন টেস্টিং মেশিন 2

নিয়ন্ত্রণ পদ্ধতি

সমীকরণ পদ্ধতি: স্থানান্তর ফাংশন

কন্ট্রোল লুপ: সাইনোসয়েডাল সিগন্যাল অ্যামপ্লিটিউড আপডেটের উপর ভিত্তি করে অভিযোজিত নিয়ন্ত্রণ, যা সিস্টেমের অরৈখিকতা, অনুরণন কম্পন পয়েন্ট এবং গতিশীল লোডের পরিবর্তনগুলিতে দ্রুত প্রতিক্রিয়া জানাতে পারে

নিয়ন্ত্রণ কর্মক্ষমতা

গতিশীল পরিসীমা: 110dB

বন্ধ লুপ সময়: 10ms

ড্রাইভ সংকেত: অ্যানালগ মানের সুইপ্ট সাইন সংকেত প্রদান করে

তরঙ্গরূপ বিকৃতি: <0.3%

সংকেত-থেকে-শব্দের অনুপাত 100 dB-এর বেশি

ফ্রিকোয়েন্সি রেজোলিউশন: 0.01%

নিয়ন্ত্রণ পরামিতি

অপারেশন মোড: ম্যানুয়াল, স্বয়ংক্রিয়

আনুপাতিক ফিল্টার ব্যান্ডউইথ: আনুপাতিক ব্যান্ডউইথ, নির্দিষ্ট ব্যান্ডউইথ

স্থানচ্যুতি সেন্সর - কম পাস ফিল্টার: 0.1~18750Hz

সময় ডোমেন রেজোলিউশন: ≥10ms

শুরুর হার: 1~120dB

লিনিয়ার সুইপ ফ্রিকোয়েন্সি: 0.01~6000Hz/মিনিট

লগারিদমিক সুইপ ফ্রিকোয়েন্সি: 0.01~100 অক্টোবর/মিনিট,

ফ্রিকোয়েন্সি পরিসীমা: 1Hz~10000Hz

সুইপ প্যারামিটার

ফ্রিকোয়েন্সি সুইপ মোড: লিনিয়ার, লগারিদমিক

সুইপ সময়কাল: ফ্রিকোয়েন্সি সুইপ সময়, সময়

সুইপ রেট: প্রতিটি সুইপ ইভেন্টের জন্য সুইপ রেট সেট করা যেতে পারে

প্রাথমিক দিক: উপরে, নিচে

ফ্রিকোয়েন্সি সেটিং: নিম্ন সীমা ফ্রিকোয়েন্সি, নিম্ন সীমা ফ্রিকোয়েন্সি, শুরু ফ্রিকোয়েন্সি

আবাসিক পরামিতি

ফ্রিকোয়েন্সি: থাকার ফ্রিকোয়েন্সি সেট করুন

সময়কাল: ঝাড়ু সংখ্যা, সময়

লক্ষ্য বর্ণালী

রেজোলিউশন: সর্বোচ্চ 4096 পয়েন্ট

মাত্রা: ত্বরণ, বেগ, স্থানচ্যুতি

ঢাল: ধ্রুব ত্বরণ, ধ্রুব বেগ, ধ্রুব স্থানচ্যুতি

পিক গণনা: স্বয়ংক্রিয়ভাবে স্থানচ্যুতি, বেগ এবং ত্বরণের সর্বোচ্চ মান গণনা করুন।

ইঞ্জিনিয়ারিং ইউনিট: ইম্পেরিয়াল, মেট্রিক

ত্বরণ প্রকার: লগারিদমিক, ডিবি

পরীক্ষা শুরু করুন

শুরুর গতি: দ্রুত, ধীর

প্রাথমিক ড্রাইভ: ব্যবহারকারী সংজ্ঞায়িত প্রাথমিক স্টার্ট ভোল্টেজ

সর্বাধিক ড্রাইভ সীমা: ব্যবহারকারীর সংজ্ঞায়িত পরীক্ষার জন্য সর্বাধিক ড্রাইভ ভোল্টেজ বৃদ্ধি

টেস্ট রান প্ল্যান

পরীক্ষার ঘটনা: ঝাড়ু, বাস, পদক্ষেপ

ইন্টারপ্ট চেকিং: বন্ধ, চালু

কন্ট্রোল লুপ: খোলা লুপ, বন্ধ লুপ

লুপ: লুপের শুরু এবং শেষ এবং লুপের সংখ্যা সেট করুন

পরীক্ষা বিরতি: বিরতি সময় সেট করুন

পরীক্ষার রিপোর্ট তৈরি করুন: সাধারণ রিপোর্ট, সম্পূর্ণ রিপোর্ট

পরীক্ষা ক্রম চালান: সুইচ করুন এবং ক্রমানুসারে একাধিক পরীক্ষা চালান

পরীক্ষার সময় ম্যানুয়াল অপারেশন

স্তর সামঞ্জস্য: ম্যানুয়াল পদক্ষেপ দ্বারা স্তর বাড়ান বা হ্রাস করুন এবং আপনি সরাসরি স্তর সেট করতে পারেন

ফ্রিকোয়েন্সি সুইপ নিয়ন্ত্রণ: ফ্রিকোয়েন্সি পরিবর্তন করুন, ফ্রিকোয়েন্সি বাড়ান/কমান, সুইপের দিক পরিবর্তন করুন, ম্যানুয়াল ফ্রিকোয়েন্সি সেটিং

সুইপ দিক: সুইপ দিক পরিবর্তন করুন

রান জাম্প: ম্যানুয়ালি শিডিউলের পরবর্তী ইভেন্টে স্থানান্তর করুন, ম্যানুয়ালি পরবর্তী সময়সূচীতে স্থানান্তর করুন

ডিসপ্লে অপারেশন: কার্সার যোগ/মুছুন, উইন্ডো যোগ/মুছুন, প্রদর্শন সামগ্রী বা ইন্টারফেস রিপোর্ট পরিবর্তন করুন ইত্যাদি।

টেস্ট রিপোর্ট: WORD/PDF টেস্ট রিপোর্ট তৈরি করুন

অনলাইন স্থিতি প্রদর্শন

মূল পরামিতি: বর্তমান মাত্রা, ড্রাইভিং ভোল্টেজের সর্বোচ্চ মান, লক্ষ্য এবং নিয়ন্ত্রিত ত্বরণ প্রশস্ততা

সময়: মোট চলমান সময়, সম্পূর্ণ স্কেল চলমান সময়, বর্তমান স্কেল সময়, অবশিষ্ট সময়

নিরাপত্তা

ম্যানুয়াল বাধা: ব্যবহারকারী কন্ট্রোল প্যানেলে "স্টপ" বোতাম এবং কন্ট্রোল বাক্সের সামনের প্যানেলে "ABORT" বোতামের মাধ্যমে পরীক্ষা চালানো বন্ধ করতে পারে।দ্রুততম উপায় হ'ল হার্ডওয়্যারের মাধ্যমে চালানো পরীক্ষাকে সরাসরি বাধা দিতে "ABORT" টিপুন৷

কম্পন টেবিল সীমা মান: সর্বোচ্চ ত্বরণ, বেগ, স্থানচ্যুতি।

পরীক্ষা: ক্রমাগত স্বয়ংক্রিয় ওপেন-লুপ সনাক্তকরণ, ওভারলোড পরিদর্শন, অ্যালার্ম, বাধা সহনশীলতা ব্যান্ড পরিদর্শন, ব্যবহারকারীর দ্বারা নির্দিষ্ট হারে শুরু, থামানো এবং মাত্রা পরিবর্তন, ড্রাইভ সংকেত সীমা।

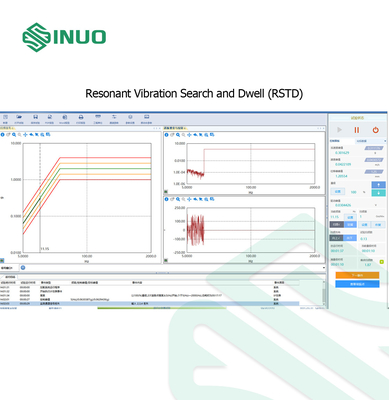

রেজোন্যান্ট ভাইব্রেশন সার্চ অ্যান্ড ডোয়েল (RSTD)

VCS অনুরণিত কম্পন অনুসন্ধান এবং বাস অনুরণন অনুসন্ধান এবং বাস করার ফাংশন প্রদান করে।সিস্টেমের অনন্য ট্র্যাকিং অ্যালগরিদম দ্রুত এবং সঠিকভাবে অনুরণন কম্পনের ফ্রিকোয়েন্সি ট্র্যাক করতে পারে।হারমোনিক কম্পন অনুসন্ধান এবং বসবাসের মধ্যে সাইনোসয়েডাল নিয়ন্ত্রণের সমস্ত সূচক অন্তর্ভুক্ত থাকে এবং নিম্নলিখিত সূচকগুলিও অন্তর্ভুক্ত থাকে।

MIL-STD810G ওয়াটার কুলড ইলেক্ট্রোম্যাগনেটিক ভাইব্রেশন টেস্টিং মেশিন 3

অনুরণন অনুসন্ধান

স্থানান্তর ফাংশন: ইনপুট চ্যানেলের যেকোনো জোড়া, বা একটি ইনপুট চ্যানেল এবং একটি নিয়ন্ত্রণ চ্যানেলের মধ্যে একটি পরীক্ষা

অনুসন্ধান পরিসর: রেফারেন্স স্পেকট্রাম দ্বারা সংজ্ঞায়িত ফ্রিকোয়েন্সি সীমার মধ্যে ব্যবহারকারী-নির্বাচনযোগ্য সূচনা এবং স্টপ ফ্রিকোয়েন্সি

সুইপ রেট: ডিফল্ট স্ক্যান রেট, ব্যবহারকারী-নির্দিষ্ট ডেডিকেটেড স্ক্যান রেট

সনাক্তকরণের মানদণ্ড: q মান, স্থানান্তর ফাংশন প্রশস্ততা, বা উভয়ের উপর ভিত্তি করে অনুরণন সনাক্তকরণ

বসবাস

পরীক্ষা মোড: দুটি মোড: 1) অনুরণিত অনুসন্ধানের সময় থাকুন;2) অনুসন্ধান শেষ করার পরে, থাকার তালিকা অনুযায়ী থাকুন, এই মোড ব্যবহারকারীকে থাকার তালিকা পরিবর্তন করতে দেয়

বাস মোড: নির্দিষ্ট ফ্রিকোয়েন্সি বাস, ট্র্যাকিং বাস

নির্দিষ্ট ফ্রিকোয়েন্সি থাকার সময়: সময়, চক্রের সংখ্যা;বা প্রশস্ততা প্রবাহ হার

ট্র্যাকিং আবাসিক মানদণ্ড: নির্দিষ্ট সময় বা চক্রের সংখ্যা পৌঁছানো;অনুরণন কম্পন ফ্রিকোয়েন্সি অফসেট (ফ্রিকোয়েন্সি hz বা শতাংশ);অনুরণন প্রশস্ততা বিচ্যুতি হার (একটি নির্দিষ্ট সময়ের মধ্যে মোট অফসেট বা অফসেট)

টেস্ট রান প্ল্যান

অনুরণন অনুসন্ধান: অনুরণন অনুসন্ধান ইভেন্টগুলি সংজ্ঞায়িত করুন এবং কার্যকর করুন

অনুরণিত বাস: সুরেলা কম্পন অনুসন্ধানের সাথে সম্পর্কিত, বসবাসের ঘটনাগুলিকে সংজ্ঞায়িত করুন এবং কার্যকর করুন

dwell অনুসন্ধান করুন: অনুরণন কম্পন বিন্দু অনুসন্ধান করার পর অবিলম্বে dwell কার্যকর করুন

সংকেত প্রদর্শন

অনুসন্ধান রেকর্ড: একই সুরেলা কম্পন অনুসন্ধান এবং বসবাস সম্পর্কিত অপারেশন রেকর্ড

বাস তালিকা: সমস্ত আবাসিক ফ্রিকোয়েন্সি পয়েন্ট এবং সংশ্লিষ্ট প্রশস্ততা, ফেজ, q মান, ইত্যাদি তালিকা করুন।

প্রশস্ততা গ্রাফ: স্থানান্তর ফাংশন প্রশস্ততা বনাম ফ্রিকোয়েন্সি প্রকরণ বক্ররেখা

ফেজ ডায়াগ্রাম: ট্রান্সফার ফাংশন ফেজের বক্ররেখা বনাম ফ্রিকোয়েন্সি

নিরাপত্তা

কম্পন টেবিল সীমা মান: সর্বোচ্চ ত্বরণ, বেগ, স্থানচ্যুতি।

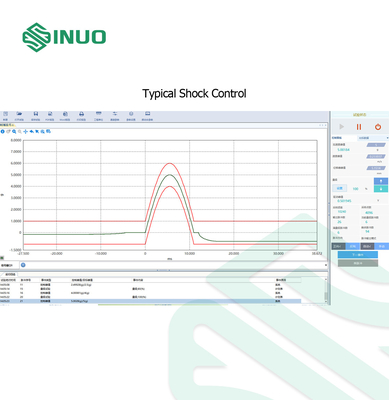

সাধারণ শক নিয়ন্ত্রণ

সাধারণ শক কন্ট্রোল ক্লাসিক শক ওয়েভফর্মের শক টেস্ট ফাংশন প্রদান করে, ট্রান্সফার ফাংশনের উপর ভিত্তি করে অ্যাডাপ্টিভ কন্ট্রোল অ্যালগরিদম গ্রহণ করে, সিস্টেমের অরৈখিকতা এবং গতিশীল লোডের পরিবর্তনে দ্রুত সাড়া দিতে পারে এবং শক্তিশালী সিস্টেম অভিযোজনযোগ্যতা এবং উচ্চ নিয়ন্ত্রণ নির্ভুলতা।

MIL-STD810G ওয়াটার কুলড ইলেক্ট্রোম্যাগনেটিক ভাইব্রেশন টেস্টিং মেশিন 4

নিয়ন্ত্রণ পদ্ধতি

সমীকরণ পদ্ধতি: স্থানান্তর ফাংশন

কন্ট্রোল লুপ: ট্রান্সফার ফাংশন আপডেটের উপর ভিত্তি করে অভিযোজিত নিয়ন্ত্রণ, যা সিস্টেমের অরৈখিকতা এবং গতিশীল লোডের পরিবর্তনে দ্রুত প্রতিক্রিয়া জানাতে পারে

নিয়ন্ত্রণ কর্মক্ষমতা

গতিশীল পরিসীমা: 90dB

পালস সংজ্ঞা

নাড়ির ধরন: হাফ সাইন, ফ্রন্ট পিক করাত, পিছনের পিক করাত, ত্রিভুজ, আয়তক্ষেত্র, ট্র্যাপিজয়েড, হ্যাভারসাইন।

পালস সময়কাল: 0.5~3000ms

পালস প্রশস্ততা: ব্যবহারকারী প্রয়োজন অনুযায়ী নাড়ি প্রশস্ততা ইনপুট করতে পারেন

ফ্রিকোয়েন্সি পরিসীমা: 0~18750 Hz

ইউনিট: ইম্পেরিয়াল, মেট্রিক

পালস ক্ষতিপূরণ

ক্ষতিপূরণ পদ্ধতি: সামনে এবং পিছনের পালস ক্ষতিপূরণ, সামনের পালস ক্ষতিপূরণ, পোস্ট পালস ক্ষতিপূরণ

ক্ষতিপূরণ তরঙ্গরূপ: অর্ধ সাইন, আয়তক্ষেত্রাকার, আয়তক্ষেত্রাকার সুরেলা

প্রাক-পালস প্রশস্ততা: 1~100%

পালস প্রশস্ততা পরে: 1~100%

সহনশীলতা

প্রকার: MIL-STD810G, IEC60068227, GJB150A, ISO স্ট্যান্ডার্ড, ব্যবহারকারী-সংজ্ঞায়িত বাধা নিয়ন্ত্রণ সীমা।

নিয়ন্ত্রণ পরামিতি

অপারেশন মোড: ম্যানুয়াল, স্বয়ংক্রিয়

নিয়ন্ত্রণ চ্যানেল: একক চ্যানেল নিয়ন্ত্রণ, ওজনযুক্ত নিয়ন্ত্রণ

পালস ইন্টারভাল: দুটি ডালের মধ্যে সময়ের ব্যবধান নির্ধারণ করে

গড়: 1~10

প্রাক-পরীক্ষা

প্রাক-পরীক্ষা স্তর: 0.1~100%

শুরুর গতি: দ্রুত, ধীর

প্রাথমিক ড্রাইভ: ব্যবহারকারী সংজ্ঞায়িত প্রাথমিক স্টার্ট ভোল্টেজ

টেস্ট প্ল্যান রান

পরীক্ষার ঘটনা: মাত্রা এবং ডালের সংখ্যা

ইন্টারপ্ট চেকিং: বন্ধ, চালু

কন্ট্রোল লুপ: খোলা লুপ, বন্ধ লুপ

পরীক্ষার রিপোর্ট তৈরি করুন: সাধারণ রিপোর্ট, সম্পূর্ণ রিপোর্ট

পরীক্ষা বিরতি: বিরতি সময় সেট করুন

লুপ: লুপের শুরু এবং শেষ এবং লুপের সংখ্যা সেট করুন

পালস পোলারিটি: এগিয়ে, বিপরীত

নিরাপত্তা

ওপেন লুপ ডিটেকশন: কন্ট্রোল লুপ ওপেন লুপের স্বয়ংক্রিয় সনাক্তকরণ

ইনপুট সংকেত: ইনপুট চ্যানেল ওপেন লুপ, ওভারলোড চেক

সহনশীলতা: MIL-STD810 (US মিলিটারি স্ট্যান্ডার্ড), ISO স্ট্যান্ডার্ড, ব্যবহারকারী-সংজ্ঞায়িত ইন্টারাপ্ট কন্ট্রোল সীমা।

ইন্টারাপ্ট বাটন: ইন্টারাপ্ট টেস্ট সরাসরি হার্ডওয়্যারের মাধ্যমে চালানো হয়

শেকার সীমা: সর্বোচ্চ ত্বরণ, বেগ, স্থানচ্যুতি

ড্রাইভ সিগন্যালের সীমা: ড্রাইভ সিগন্যালের সর্বোচ্চ মান সীমিত করুন

ওপেন-লুপ সংবেদনশীলতা: সংবেদনশীল, স্বাভাবিক, সংবেদনশীল।

পরীক্ষার সময় ম্যানুয়াল অপারেশন

ম্যাগনিটিউড অ্যাডজাস্টমেন্ট: ম্যাগনিটিউড বাড়াতে বা কমাতে ম্যানুয়ালি ধাপ, সরাসরি ম্যাগনিটিউড সেট করুন

রান জাম্প: শিডিউলের পরবর্তী ইভেন্টে ম্যানুয়ালি সামঞ্জস্য করুন

টেস্ট রিপোর্ট: WORD/PDF টেস্ট রিপোর্ট তৈরি করুন

শক পালস: আউটপুট শক পালস ম্যানুয়ালি, পালস পোলারিটি পরিবর্তন করুন

অনলাইন স্থিতি প্রদর্শন

মূল পরামিতি: বর্তমান মাত্রা, ড্রাইভ ভোল্টেজের সর্বোচ্চ মান, লক্ষ্য এবং নিয়ন্ত্রিত ত্বরণের সর্বোচ্চ মান এবং আরএমএস মান

সময়: আউটপুট ডালের সংখ্যা, অবশিষ্ট ডালের সংখ্যা, বর্তমান স্তরের ডালের সংখ্যা, পূর্ণ স্তরের ডালের সংখ্যা

ট্যাগ:

বৈদ্যুতিক যানবাহন পরীক্ষার সরঞ্জাম

EVSE পরীক্ষার সরঞ্জাম

ইভি সংযোগকারী পরীক্ষার সরঞ্জাম

ইভি ব্যাটারি টেস্টিং ইকুইপমেন্ট

এনভায়রনমেন্টাল টেস্ট চেম্বারে হাঁটুন

এনভায়রনমেন্টাল টেস্ট চেম্বার

তাপমাত্রা আর্দ্রতা পরীক্ষা চেম্বার

ওয়াটার ইনগ্রেস টেস্টিং ইকুইপমেন্ট

জ্বলনযোগ্যতা পরীক্ষার সরঞ্জাম

বৈদ্যুতিক নিরাপত্তা পরীক্ষার সরঞ্জাম

বৈদ্যুতিক যানবাহন পরীক্ষার সরঞ্জাম

EVSE পরীক্ষার সরঞ্জাম

ইভি সংযোগকারী পরীক্ষার সরঞ্জাম

ইভি ব্যাটারি টেস্টিং ইকুইপমেন্ট

এনভায়রনমেন্টাল টেস্ট চেম্বারে হাঁটুন

এনভায়রনমেন্টাল টেস্ট চেম্বার

তাপমাত্রা আর্দ্রতা পরীক্ষা চেম্বার

ওয়াটার ইনগ্রেস টেস্টিং ইকুইপমেন্ট

জ্বলনযোগ্যতা পরীক্ষার সরঞ্জাম

বৈদ্যুতিক নিরাপত্তা পরীক্ষার সরঞ্জাম

পণ্যের বিবরণ

MIL-STD810G ওয়াটার কুলড ইলেক্ট্রোম্যাগনেটিক ভাইব্রেশন টেস্টিং মেশিন

MIL-STD810G ওয়াটার কুলড ইলেক্ট্রোম্যাগনেটিক ভাইব্রেশন টেস্টিং মেশিন

জল শীতল ইলেক্ট্রোম্যাগনেটিক কম্পন পরীক্ষার মেশিন

২৭০০ হার্জ ইলেক্ট্রোম্যাগনেটিক কম্পন পরীক্ষার মেশিন

DIN 75220

IEC 60068 বৈদ্যুতিক যানবাহন পরীক্ষার সরঞ্জাম

DIN 75220 বৈদ্যুতিক যানবাহন পরীক্ষার সরঞ্জাম

বাণিজ্যিক যানবাহন বৃষ্টি পরীক্ষার চেম্বার বাসের যাত্রী গাড়ির জন্য জল স্প্রে বুথ

ইভি ইলেকট্রিক ভেহিকেল টেস্টিং ইকুইপমেন্ট মোটর ভেহিকেল পারফরমেন্স টেস্ট

ইভিএসই স্লো ফাস্ট চার্জিং ইলেকট্রিক্যাল সেফটি টেস্টিং ইকুইপমেন্ট পাওয়ার ব্যাটারি REESS

আইইসি ৬২১৯৬-১ ইউনিভার্সাল ম্যাটারিয়াল টেনসিল মেশিন ফর ইনসেশন টেস্ট

UL2054 লিথিয়াম ব্যাটারি ইলেক্ট্রোম্যাগনেটিক কম্পন পরীক্ষা সিস্টেম 2200Kg.f শক্তি

ECE R100 অটো পার্টস ইলেক্ট্রোম্যাগনেটিক কম্পন টেস্টিং মেশিন কম্পন শেকার

আইএসও ২০৬৫৩ বৈদ্যুতিক গাড়ির উপাদানগুলির জন্য বালি এবং ধুলো পরীক্ষার চেম্বার

টান শক্তি পরীক্ষার মেশিন 10KN জন্য উপকরণ পরীক্ষা নমন ভাঁজ পরীক্ষা
