IEC62196 বৈদ্যুতিক যানবাহন চার্জিং ইন্টারফেস সন্নিবেশ ফোর্স টেস্ট ডিভাইস

IEC62196 বৈদ্যুতিক যানবাহন চার্জিং ইন্টারফেস সন্নিবেশ ফোর্স টেস্ট ডিভাইস

ব্র্যান্ড নাম: Sinuo
মডেল নম্বর: SNQC1013A
MOQ: 1
মূল্য: Customized
অর্থ প্রদানের শর্তাবলী: টি/টি
সরবরাহের ক্ষমতা: 15 সেট / মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
Calibration Certificate (Cost Additional)
ফলিত স্ট্যান্ডার্ড:
IEC 62196-1Ed.4CDV 2020
প্রয়োগকৃত ধারা:
ধারা 14.1.5, 14.1.6
পরীক্ষা কেন্দ্র:
একক স্টেশন
পরিক্ষা মূলক নমুনা:
চার্জিং ইন্টারফেস
টেস্ট প্লাগ:
কাস্টমাইজড
ফলিত পরিসংখ্যান:
Fig13, fig14
ফলিত টেবিল:
টেবিল 5
ড্রপ উচ্চতা:
5 সেমি
প্যাকেজিং বিবরণ:
পাতলা পাতলা কাঠের কেস
যোগানের ক্ষমতা:
15 সেট / মাস
বিশেষভাবে তুলে ধরা:

চার্জিং ইন্টারফেস ইনসার্টেশন ফোর্স টেস্ট ডিভাইস

,

IEC62196 ইনসার্টেশন ফোর্স টেস্ট ডিভাইস

পণ্যের বর্ণনা





IEC62196 বৈদ্যুতিক যানবাহন চার্জিং ইন্টারফেস সন্নিবেশ ফোর্স টেস্ট ডিভাইস



এর জন্য মানদন্ড ও ধারা মেনে চলাচার্জিং ইন্টারফেস সন্নিবেশ ফোর্স টেস্ট ডিভাইস




IEC 62196-1:2020 ধারা 14.1.5, 14.1.6, fig13, fig14৷

IEC 62196-1:2014 ধারা 17.2।



প্রযুক্তিগত পরামিতিজন্যচার্জিং ইন্টারফেস সন্নিবেশ ফোর্স টেস্ট ডিভাইস




টেস্ট স্টেশন একক স্টেশন
ওজন কনফিগারেশন এসি চার্জিং বন্দুকের প্রধান ওজন: 9.2 কেজি
ড্রপ উচ্চতা ডিসি চার্জিং বন্দুকের প্রধান ওজন: 13.2 কেজি
প্রাথমিক অবস্থান সন্নিবেশ করান অতিরিক্ত ওজন: 0.8 কেজি
ফিক্সচার দ্রষ্টব্য: প্রধান ওজনের ওজনের মধ্যে ফিক্সচার এবং গাইড রডের ওজন অন্তর্ভুক্ত রয়েছে এবং ওজনের ওজন সুপারপজিশন এবং সমন্বয় দ্বারা উপলব্ধি করা হয়
পরীক্ষার হোল্ড সময় 60, জ্যাক ট্রে চালনা করে ওজন উত্তোলন করার জন্য
টেস্ট লোড

এসি চার্জিং তার: 100N

ডিসি চার্জিং বন্দুক: 140N

1.0 কেজি

পরীক্ষা পরীক্ষার সময়, লকিং ডিভাইসটি খুলতে হবে



সরঞ্জাম ওভারভিউজন্যচার্জিং ইন্টারফেস সন্নিবেশ ফোর্স টেস্ট ডিভাইস




পরীক্ষার উদ্দেশ্য: চার্জিং ইন্টারফেসের গঠনটি চার্জিং বন্দুকটি ঢোকানো সহজ করে তুলবে এবং অ্যাপ্লায়েন্স সকেটে চার্জিং বন্দুকটি ঢোকানোর জন্য প্রয়োজনীয় সর্বোচ্চ শক্তি স্ট্যান্ডার্ডে নির্দিষ্ট সীমার মধ্যে আছে কিনা তা পরীক্ষা করে দেখতে হবে।

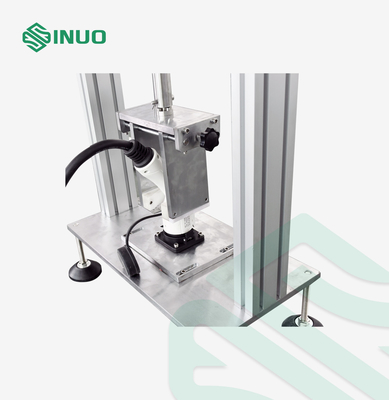

পরীক্ষার নীতি: সকেটে ঢোকানো চার্জিং বন্দুকের শক্তি: চার্জিং বন্দুকটি উল্লম্বভাবে নীচের দিকে রাখুন, চার্জিং বন্দুকের মানক প্রয়োজনীয়তা অনুসারে প্রধান ওজন রাখুন এবং তারপরে 5 সেমি উচ্চতা থেকে অবাধে পড়ার জন্য 0.8 কেজি ওজন ব্যবহার করুন। প্রধান ওজনকে প্রভাবিত করতে, চার্জিং বন্দুকটি যোগাযোগের প্রয়োজনীয় অবস্থানে সকেটে ঢোকানো উচিত

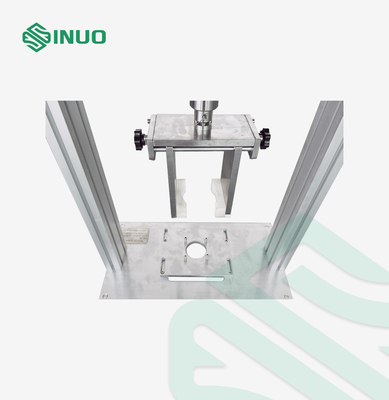

সরঞ্জাম কাঠামো: এই ডিভাইসটি সকেট ইনস্টলেশন বেস প্লেট A, চার্জিং বন্দুক ক্ল্যাম্পিং ডিভাইস, প্রধান ওজন F এবং অতিরিক্ত ওজন G দ্বারা গঠিত।
দ্রষ্টব্য: কেন্দ্রীভূত সামঞ্জস্যযোগ্য ফিক্সচার গৃহীত হয়েছে, যা সমস্ত ধরণের চার্জিং বন্দুক পণ্য ধারণ করতে পারে



গঠন বৈশিষ্ট্য

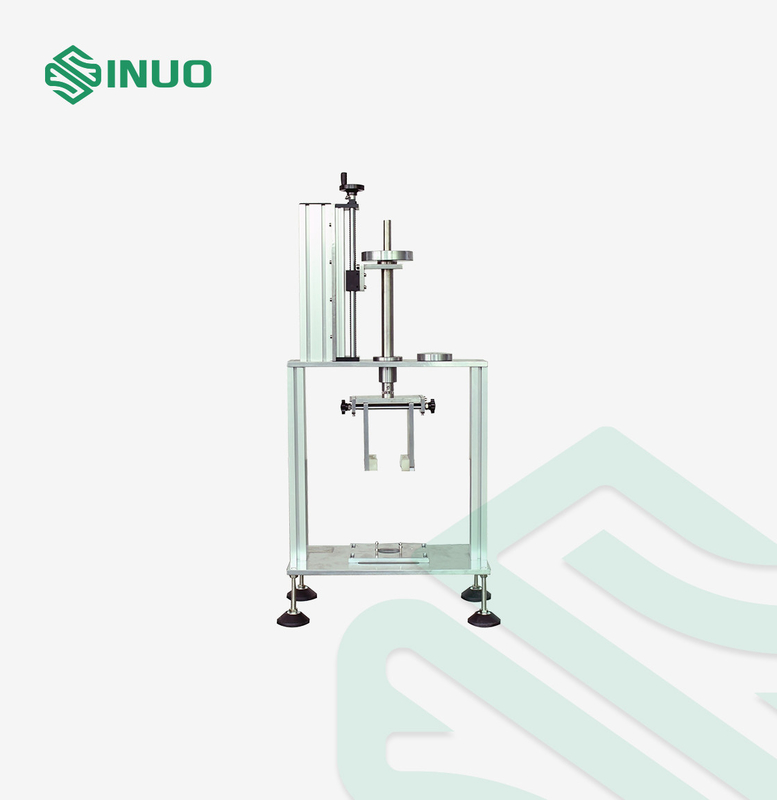

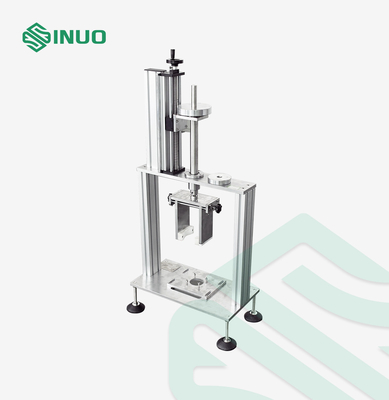

এই ডিভাইসটি মূলত ইনস্টলেশন ফিক্সচার, ক্ল্যাম্পিং ডিভাইস, প্রধান ওজন, পরিপূরক ওজন এবং টেস্ট প্লাগ দ্বারা গঠিত।অভিজ্ঞতার উপর ভিত্তি করে, পুল ক্ল্যাম্প একটি কাউন্টারওয়েটে পরিবর্তিত হয়, ওজন হুকটি সরাসরি পরীক্ষার প্লাগের সাথে সংযুক্ত থাকে এবং নমুনাটি ধরে রাখার জন্য ফিক্সচারটি কনফিগার করা হয়।নির্দিষ্ট আকারটি চিত্র 1 এ দেখানো হয়েছে।

IEC62196 বৈদ্যুতিক যানবাহন চার্জিং ইন্টারফেস সন্নিবেশ ফোর্স টেস্ট ডিভাইস 0
