ক্লজ 20.2 ইভি কানেক্টর টেস্টিং ইকুইপমেন্ট ডাস্ট - প্রুফ টেস্ট চেম্বার

EV সংযোগকারী পরীক্ষার সরঞ্জাম ধুলো-প্রমাণ পরীক্ষা চেম্বার

মেনে চলা মান ও ধারা

এই পরীক্ষার চেম্বারটি IEC60529-2013, EN60529, DIN40050, SAEJ575 এবং ইত্যাদির সাথে সম্মতি দেয়।

প্রযুক্তিগত পরামিতি

1. ভিতরের স্থানের আকার: প্রস্থ 1500 মিমি * গভীরতা 1000 মিমি * উচ্চতা 1000 মিমি;

2. পরীক্ষা ধুলো: শুকনো ট্যালকম পাউডার যা 75μm এর জাল আকার এবং 50μm এর তারের ব্যাস সহ একটি বর্গাকার চালুনির মধ্য দিয়ে যেতে পারে।

3. ধুলোর পরিমাণ: 2-4 কেজি/মি³.

4. বাতাসের বেগ: <2 মি/সেকেন্ড

5. পাম্পিং চাপ পার্থক্য: 0 ~ -10kPa নিয়মিত, চাপ গেজ ডিসপ্লে দিয়ে সজ্জিত।

6. ভ্যাকুয়াম পাম্প পাম্পিং প্রবাহ নিয়ন্ত্রণ: 60-600, 600-6000mL/মিনিট নিয়মিত;

7. গরম করার তাপমাত্রা: সাধারণ তাপমাত্রা +10℃～+60℃ চেম্বারের আর্দ্রতা কমাতে এবং চেম্বারে আর্দ্রতা প্রদর্শন করতে সামঞ্জস্য করা যেতে পারে;

8. সম্পূর্ণরূপে আবদ্ধ কাঠামো, কম্পন পাম্প একটি বায়ুসংক্রান্ত কম্পন পাম্প গ্রহণ করে, বায়ু প্রবাহ সামঞ্জস্য করে প্রশস্ততা ধাপহীনভাবে সামঞ্জস্য করা যেতে পারে, শক্তিশালী সঞ্চালন পাখা ধুলো সাসপেনশন চালানোর জন্য অভ্যন্তরীণ বাতাসকে সঞ্চালন করে এবং ফ্যানের গতি দ্বারা সামঞ্জস্য করা যায়। ফ্রিকোয়েন্সি রূপান্তরকারী;

9. কাচের জানালা দিয়ে সিল করা দরজা, গৃহমধ্যস্থ অবস্থার পর্যবেক্ষণের সুবিধার্থে ধুলো অপসারণ ব্রাশ দিয়ে সজ্জিত;

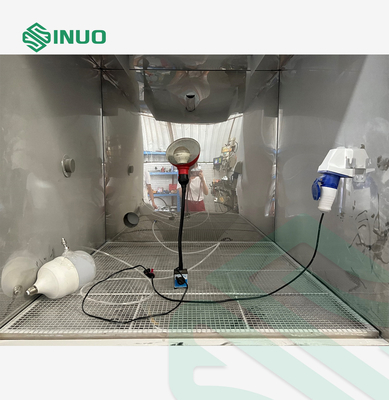

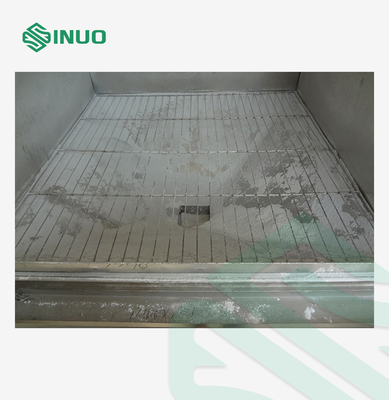

10. ডাবল-স্তর স্টেইনলেস স্টীল বেড়া তাক পরীক্ষা নমুনা স্থান;

11. ভ্যাকুয়াম সিস্টেম কনফিগারেশন: ভ্যাকুয়াম পাম্প, ফ্লো মিটার, ভ্যাকুয়াম নেগেটিভ প্রেসার গেজ, চাপ নিয়ন্ত্রণকারী ভালভ, ফিল্টার।

12. ভেতরের দেয়াল স্টেইনলেস স্টিলের তৈরি এবং বাইরের দেয়াল স্টিলের প্লেট দিয়ে আঁকা।

13. নমুনা পরীক্ষা পাওয়ার সাপ্লাই কনফিগার করুন (বিল্ট-ইন ডাস্ট-প্রুফ সকেট), নমুনা পাওয়ার সাপ্লাইটির অন-অফ মেশিন দ্বারা নিয়ন্ত্রিত হয় এবং পাওয়ার ইনলেট মেশিন থেকে আলাদা করা হয়

14. রেজোলিউশন: তাপমাত্রা: 0.1°C, সময়: 1S;

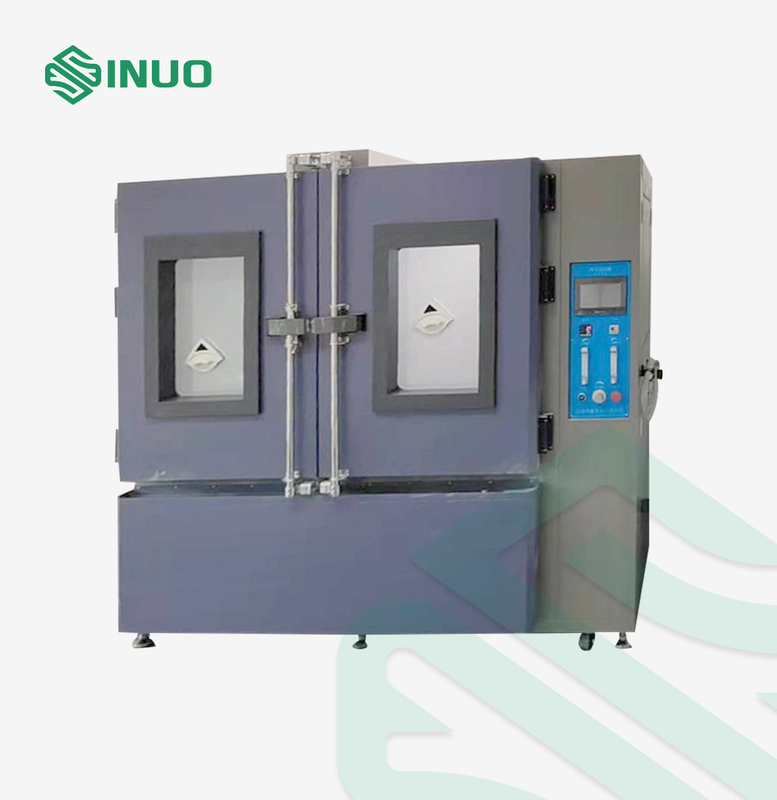

15. দরজা: ডবল দরজা, দরজা খোলার আকার W1500mm*H1000mm;

16. কন্ট্রোল ইন্টারফেস টাচ স্ক্রিন দ্বারা চালিত হয়, যা পরিচালনা করা সহজ, এবং প্রোগ্রামের পরামিতি সেট করার পরে এটি স্বয়ংক্রিয়ভাবে পরীক্ষা করা হবে।

সরঞ্জাম ওভারভিউ

পরীক্ষার উদ্দেশ্য: এই পরীক্ষার চেম্বারটি যান্ত্রিক, বৈদ্যুতিক, ইলেকট্রনিক, ইলেক্ট্রোকেমিক্যাল এবং ইলেক্ট্রোমেকানিকাল সরঞ্জামের জন্য ব্যবহৃত হয়।শুষ্ক বালি বা ধূলিকণাযুক্ত বায়ুমণ্ডলের সংস্পর্শে এই ডিভাইসগুলির প্রতিরোধ, সঞ্চয়স্থান এবং অপারেশন মূল্যায়ন করুন।পণ্য sealing কর্মক্ষমতা পরীক্ষা এবং নির্ভরযোগ্যতা পরীক্ষার জন্য ব্যবহৃত.

চেম্বারের বৈশিষ্ট্য:

1. কম্পন বায়ুসংক্রান্ত কম্পন মোড গ্রহণ করে, এবং প্রশস্ততা stepless সমন্বয় করা যেতে পারে;

2. ফ্রিকোয়েন্সি কনভার্টার দিয়ে সজ্জিত, ফ্যানের চলমান গতি ফ্রিকোয়েন্সি রূপান্তর দ্বারা সামঞ্জস্য করা যেতে পারে;

3. নমুনা পাম্পিং গতি এবং চাপ স্বাধীনভাবে সামঞ্জস্য করা যেতে পারে, এবং পাম্পিং চাপ স্থিতিশীল;

4. একটি ইলেকট্রনিক তাপমাত্রা এবং আর্দ্রতা মিটার দিয়ে সজ্জিত, যা সরাসরি টাচ স্ক্রিনে প্রদর্শিত হতে পারে;

5. নীচের ফানেলটি সহজ ধুলো প্রতিস্থাপনের জন্য একটি বল ভালভ সুইচ দিয়ে সজ্জিত;

6. পরীক্ষার চেম্বারের প্রাচীর একটি বায়ু ধুলো ফিল্টার সমাবেশ দিয়ে সজ্জিত, এবং ভিতরের এবং বাইরের চেম্বারগুলির বায়ুমণ্ডলীয় চাপ ভারসাম্যপূর্ণ;

7. প্রোগ্রামটি পরিচালনা করা সহজ।উপরন্তু, নমুনা পাওয়ার-অন প্রিহিটিং ফাংশন যোগ করা হয়।উদাহরণস্বরূপ, ল্যাম্পগুলি পরীক্ষা করার সময়, ধুলো পরীক্ষার আগে ল্যাম্পগুলিকে চালিত করা এবং একটি স্থিতিশীল অবস্থায় প্রিহিট করা প্রয়োজন৷ওয়ার্ম-আপ সময় সম্পূর্ণ হওয়ার পরে, ডিভাইসটি স্বয়ংক্রিয়ভাবে ধুলো পরীক্ষা শুরু করবে।এইভাবে, লুমিনায়ার পরীক্ষাটি একবারে ডাস্ট চেম্বারে সরাসরি সম্পন্ন করা যেতে পারে।

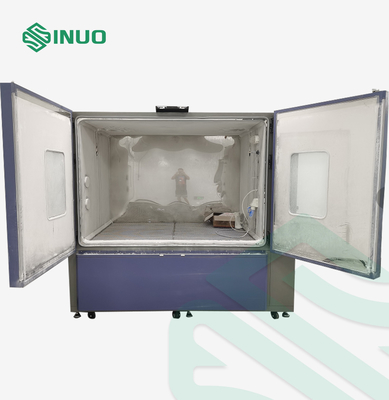

8. চেম্বারের কাঠামো: দরজা খোলার বাধাবিহীন (1500X1000mm), এবং দরজাটি সম্পূর্ণ খোলা, যা চেম্বারে বড় এবং ভারী নমুনা রাখার জন্য সুবিধাজনক।

নিরাপত্তা সুরক্ষা: ফল্ট অ্যালার্ম এবং কারণ, প্রক্রিয়াকরণ প্রম্পট ফাংশন, ফল্ট অ্যালার্মের পরে স্বয়ংক্রিয় শাটডাউন;ফুটো সুরক্ষা, শর্ট সার্কিট সুরক্ষা, ফ্যান মোটর ওভারহিটিং, সামগ্রিক সরঞ্জাম ফেজ ক্ষতি/বিপরীত ফেজ, সামগ্রিক সরঞ্জাম সময় সুরক্ষা।

পাওয়ার সাপ্লাই: AC 380V 50HZ 4KW;একটি সংকুচিত এয়ার সোর্স ইন্টারফেস, Φ8 মিমি এয়ার টিউব।

চেম্বারের গঠন:

1. এটি একটি ধুলো সংগ্রহ পোর্ট এবং নীচে একটি ধুলো উড়িয়ে পোর্ট সহ একটি শঙ্কুযুক্ত ফানেল হিসাবে ডিজাইন করা হয়েছে৷ফানেল থেকে ভিতরের চেম্বারের শীর্ষে ধুলো পাঠাতে ডাস্ট ফ্লোয় পোর্টে একটি উচ্চ-চাপের টারবাইন সার্কুলেশন ফ্যান ইনস্টল করুন।উপর থেকে উল্লম্বভাবে ধুলো প্রাকৃতিকভাবে নিচে উড়িয়ে দেওয়া হয়।যখন ফানেলের পাশের দেয়ালে ধুলো পড়ে, তখন কম্পনকারী যন্ত্রের মাধ্যমে ধুলোকে ধুলো উড়িয়ে পোর্টে পুনর্ব্যবহৃত করা হয়, যাতে চক্রটি বারবার শুরু হয়।

2. ভিতরের চেম্বার উপাদান: স্টেইনলেস স্টীল প্লেট;

3. বাইরের চেম্বার উপাদান: ঠান্ডা-ঘূর্ণিত ইস্পাত প্লেট + বেকিং পেইন্ট/স্প্রে প্লাস্টিক;

4. দুটি পর্যবেক্ষণ জানালা;

5. ডাস্ট স্ক্র্যাপার: পরীক্ষার পরিস্থিতি পর্যবেক্ষণ করা সুবিধাজনক;

6. আলোর বাতি: ভিতরে একটি LED আলো ইনস্টল করা আছে, যা পরীক্ষার পরিস্থিতি পর্যবেক্ষণের জন্য সুবিধাজনক;

7. টেস্ট হোল: Ø100 মিমি;

8. বগি বন্ধনী লোড: 100KG.
