EN IEC 61851-1 ইলেকট্রিক ভেহিকেল চার্জিং ইন্টারফেস পেন্ডুলাম ইমপ্যাক্ট টেস্ট ডিভাইস

EN IEC 61851-1 ইলেকট্রিক ভেহিকেল চার্জিং ইন্টারফেস পেন্ডুলাম ইমপ্যাক্ট টেস্ট ডিভাইস

ব্র্যান্ড নাম:	Sinuo
মডেল নম্বর:	SNQC1008A
MOQ:	1
মূল্য:	Customized
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	10 সেট/মাস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

Calibration Certificate (Cost Additional)

মানসম্মত মান:

EN IEC 61851-1 এবং ইত্যাদি

অপারেশন পদ্ধতি:

বৈদ্যুতিক উত্তোলন, ইলেক্ট্রোম্যাগনেট রিলিজ

প্রভাব শক্তি:

20J (2,5,10,50J কাস্টমাইজ করা যেতে পারে)

সমতুল্য ভর:

5Kg±1%

সুইং পাইপ:

1000 মিমি দৈর্ঘ্য

ড্রপ উচ্চতা:

0-500 মিমি, স্কেল প্রদর্শন

নীচে প্লেট:

পুরু লোড বহনকারী ইস্পাত মেঝে

ঐচ্ছিক বৈশিষ্ট্য:

বিরোধী সেকেন্ডারি প্রভাব ফাংশন

প্যাকেজিং বিবরণ:

পাতলা পাতলা কাঠের বাক্স

যোগানের ক্ষমতা:

10 সেট/মাস

বিশেষভাবে তুলে ধরা:

চার্জিং ইন্টারফেস পেন্ডুলাম ইমপ্যাক্ট টেস্ট ডিভাইস

ইলেকট্রিক ভেহিকল পেন্ডুলাম ইমপ্যাক্ট টেস্ট ডিভাইস

পণ্যের বর্ণনা

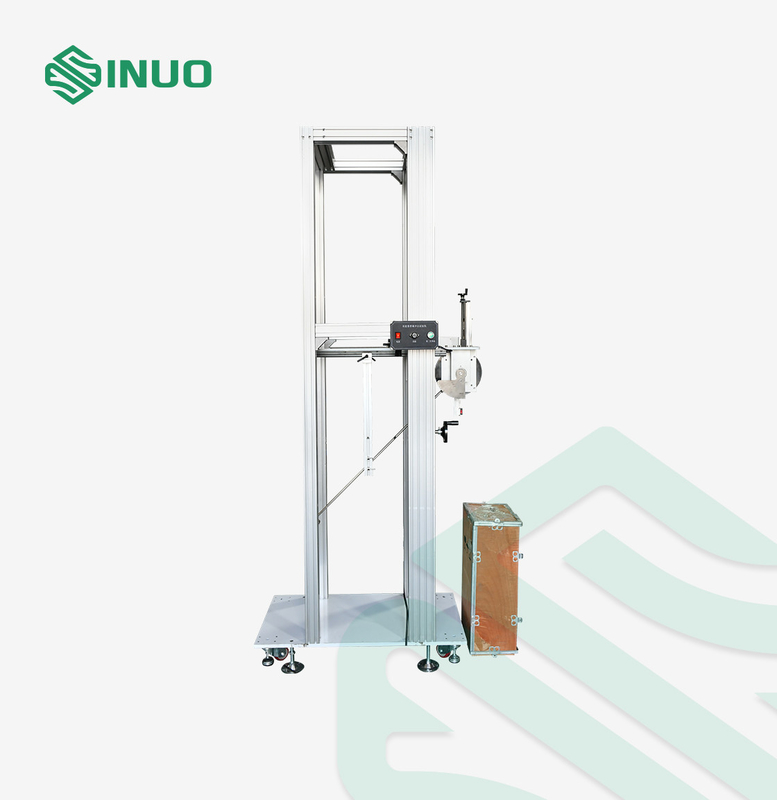

EN IEC 61851-1 ইলেকট্রিক ভেহিকেল চার্জিং ইন্টারফেস পেন্ডুলাম ইমপ্যাক্ট টেস্ট ডিভাইস

এর জন্য মানদন্ড ও ধারা মেনে চলাবৈদ্যুতিক যানবাহন চার্জিং ইন্টারফেস পেন্ডুলাম ইমপ্যাক্ট টেস্ট ডিভাইস

এই বৈদ্যুতিক যান চার্জিং ইন্টারফেস পেন্ডুলাম ইমপ্যাক্ট টেস্ট ডিভাইসমেনে চলে EN IEC 61851-1-2019, IEC 61851-1-2017,12.11, IEC60068-2-75:1997 এবং IEC62262:2002।

জন্য প্রযুক্তিগত পরামিতিবৈদ্যুতিক যানবাহন চার্জিং ইন্টারফেস পেন্ডুলাম ইমপ্যাক্ট টেস্ট ডিভাইস

অপারেশন পদ্ধতি	বৈদ্যুতিক উত্তোলন, ইলেক্ট্রোম্যাগনেট রিলিজ
প্রভাব শক্তি	20J (2,5,10,50J শক্তি কাস্টমাইজ করা যেতে পারে)
প্রভাব উপাদান সমতুল্য ভর	5Kg±1%
সুইং পাইপ	1000 মিমি দৈর্ঘ্যের একটি ইস্পাত পাইপ, 15.9 মিমি এর বাইরের ব্যাস এবং 1.5 মিমি প্রাচীরের বেধ
নমুনা প্রভাব উচ্চতা অবস্থান	বৈদ্যুতিক সামঞ্জস্যযোগ্য আপ এবং ডাউন, স্ট্রোক 200-1200 মিমি, উচ্চতা কাস্টমাইজ করা যেতে পারে

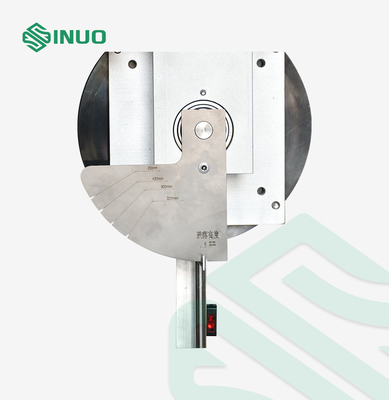

ড্রপ হাইট	0-500 মিমি, স্কেল প্রদর্শন

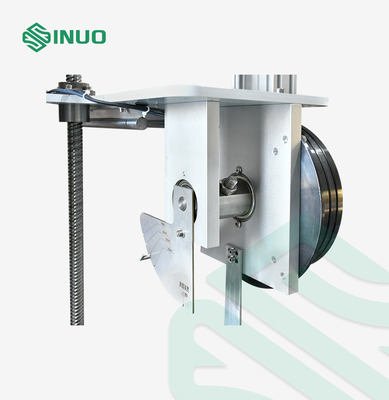

mpact এলিমেন্ট ফিক্সেশন এবং রিলিজ	পিন টাইপ ইলেক্ট্রোম্যাগনেট ফিক্সেশন এবং রিলিজ
নীচে প্লেট	মোটা লোড বহনকারী ইস্পাত মেঝে
চলার পথ	সমর্থন এবং রোলার ফুট দিয়ে, এটি নমুনার প্রভাব বিন্দুতে সরানো যেতে পারে
ঐচ্ছিক বৈশিষ্ট্য	বিরোধী সেকেন্ডারি প্রভাব ফাংশন
অ্যানেক্স	প্রভাব শক্তি এবং প্রভাব উপাদান নির্বাচন রেফারেন্স

সরঞ্জাম ওভারভিউজন্য বৈদ্যুতিক যানবাহন চার্জিং ইন্টারফেস পেন্ডুলাম ইমপ্যাক্ট টেস্ট ডিভাইস

নমুনা এবং সীমা	বৈদ্যুতিক গাড়ির চার্জিং পাইল
পরীক্ষার উদ্দেশ্য	যানবাহন চার্জ করার জন্য বৈদ্যুতিক গাড়ির চার্জিং পাইলসের যান্ত্রিক শক্তি পরীক্ষার জন্য
পরীক্ষার নীতি	পরীক্ষা এহা: পেন্ডুলাম অনুসারে, প্রভাব উপাদানটি 1 মিটার একটি পেন্ডুলাম টিউবের মাধ্যমে একটি নির্দিষ্ট উচ্চতায় অবাধে নির্গত হয়।উল্লম্ব দিকের সর্বনিম্ন বিন্দুতে নমুনাটিকে প্রভাবিত করুন।মহাকর্ষীয় সম্ভাব্য শক্তিকে গতিশক্তিতে রূপান্তরের মাধ্যমে, নমুনার উপর প্রভাব পরীক্ষার উদ্দেশ্য অর্জিত হয়।

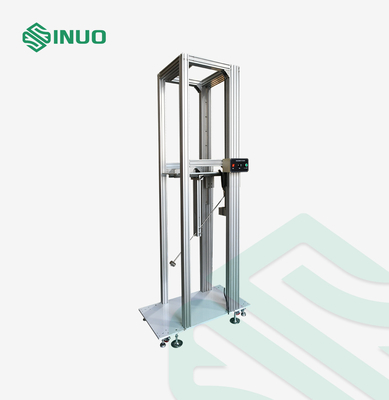

গঠন এবং বৈশিষ্ট্য	একটি ট্রলি কাঠামো ব্যবহার করে, মাউন্টিং বন্ধনীটি উপরে এবং নীচে সামঞ্জস্য করা যেতে পারে এবং প্রভাব কোণটি বিভিন্ন আকারের চার্জিং পাইল এবং চার্জিং পাইলের বিভিন্ন প্রভাব পয়েন্টের উচ্চতার প্রয়োজনীয়তার সাথে সামঞ্জস্য করা যেতে পারে।
পরিবেশ ব্যবহার করুন	মাত্রা: প্রায় W1300D600H2350mm;ওজন: প্রায় 250 কেজি

অ্যানেক্সজন্য বৈদ্যুতিক যানবাহন চার্জিং ইন্টারফেস পেন্ডুলাম ইমপ্যাক্ট টেস্ট ডিভাইস

সারণী 1 প্রভাব উপাদান বৈশিষ্ট্য
এনার্জি/জে	≤1 ±10%	2 ±5%	5 ±5%	10 ±5%	20 ±5%	50 ±5%
সমান ভর ± 2% কেজি	০.২৫(০.২)	0.5	1.7	5	5	10
উপাদান	নাইলন	ইস্পাত
আর/মিমি	10	25	25	50	50	50
ডি/মিমি	18.5(20)	35	60	80	100	125
f/mm	6.2(10)	7	10	20	20	25
r/mm	-	-	6	-	10	17
l/মিমি	সমতুল্য ভর সমন্বয় অনুযায়ী নির্ধারিত, পরিশিষ্ট A দেখুন

টেবিল 2 ড্রপ উচ্চতা
এনার্জি/জে	0.14	0.2		(0.3)	0.35	(0.4)	0.5		0.7	1	2	5	10	20	50
সমতুল্য ভর/কেজি	0.25	(0.2)	0.25	(0.2)	0.25	(0.2)	(0.2)	0.25	0.25	0.25	0.5	1.7	5	5	10
ড্রপ উচ্চতা ±1% মিমি	56	(100)	80	(150)	140	(200)	(250)	200	280	400	400	300	200	400	500
নোট 1: নোট 3.2.2 দেখুন; দ্রষ্টব্য 2: এই অংশে শক্তি একক জুল (J) স্ট্যান্ডার্ড মহাকর্ষীয় ত্বরণ (g) থেকে উদ্ভূত হয়েছে এবং g এর বৃত্তাকার মান হল 10m/s²।

সারণি 3 IK কোড এবং তাদের সংশ্লিষ্ট সংঘর্ষ শক্তির মধ্যে চিঠিপত্র
আইকে কোড	IK00	IK01	IK02	IK03	IK04	IK05	IK06	IK07	IK08	IK09	IK10
সংঘর্ষ শক্তি/জে	ক	0.14	0.2	0.35	0.5	0.7	1	2	5	10	20
দ্রষ্টব্য 1. যদি উচ্চ সংঘর্ষ শক্তির প্রয়োজন হয়, প্রস্তাবিত মান হল 50J; দ্রষ্টব্য 2. কিছু জাতীয় মান নির্দিষ্ট সংঘর্ষ শক্তির প্রতিনিধিত্ব করতে একটি সংখ্যা ব্যবহার করে।এটির সাথে বিভ্রান্তি এড়াতে, চরিত্রগত সংখ্যা দুটি সংখ্যা দ্বারা প্রতিনিধিত্ব করা হয়।
এই মান অনুযায়ী কোন সুরক্ষা
