| ব্র্যান্ড নাম: | Sinuo |
| মডেল নম্বর: | SN4421 |
| MOQ: | 1 |
| মূল্য: | Customized |
| অর্থ প্রদানের শর্তাবলী: | টি/টি |
| সরবরাহের ক্ষমতা: | 1 সেট/মাস |

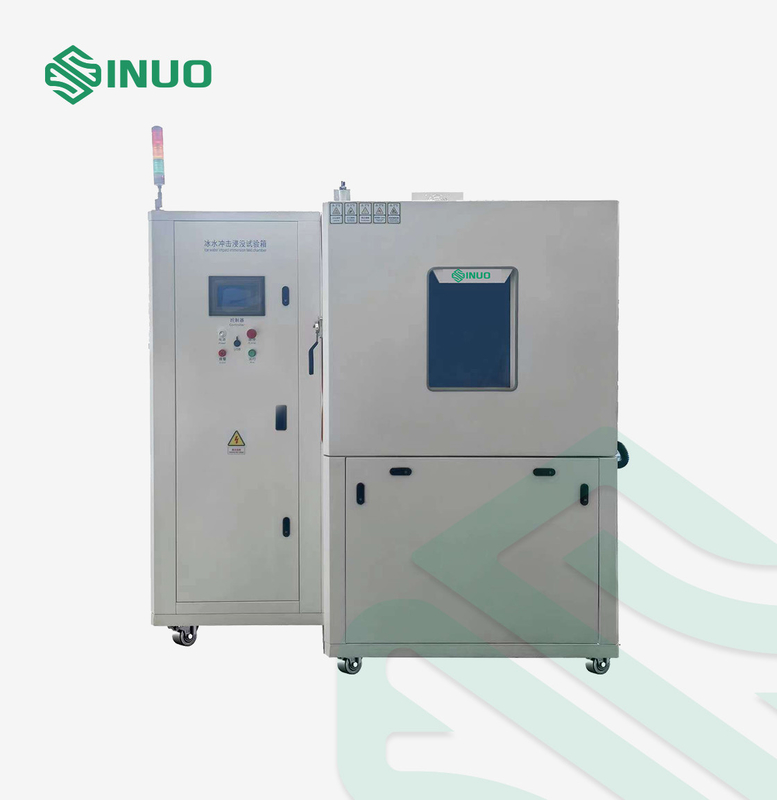

স্বয়ংচালিত যন্ত্রাংশের জন্য VW80000 আইস ওয়াটার স্প্ল্যাশ পরীক্ষার সরঞ্জাম
পদ্ধতিগত তথ্য
এই পরীক্ষার সরঞ্জামটি ISO 16750-4:2010 ধারা 5.4 এবং VW80000: 2009-10, ইত্যাদি অনুসারে ডিজাইন এবং তৈরি করা হয়েছে।
এটি যানবাহনের উপাদানগুলির অগভীর জলের এলাকায় ব্যবহৃত পণ্যগুলির জন্য বরফের জল দ্বারা সৃষ্ট তাপীয় শক পরীক্ষার অনুকরণ করে।উদ্দেশ্য শীতকালে ভেজা রাস্তায় গাড়ি চালানোর সময় হিটিং সিস্টেম বা উপাদানগুলিতে বরফের জলের স্প্ল্যাশিং অনুকরণ করা।ব্যর্থতা মোড হয় উপাদানের যান্ত্রিক ক্র্যাকিং বা একটি ভিন্ন তাপমাত্রা সম্প্রসারণ সহগ কারণে সীল ব্যর্থতা.
কাজ নীতি:
ডিইউটি (পরীক্ষাধীন ডিভাইস) একটি নির্দিষ্ট তাপমাত্রায় এবং পরীক্ষার চেম্বারে একটি নির্দিষ্ট সময়ে গরম করুন।তারপর 3 সেকেন্ডের জন্য বরফের জল দিয়ে DUT স্প্রে করুন।যদি DUT শুধুমাত্র গাড়ির এক দিকে স্প্ল্যাশ করা হয়, তবে শুধুমাত্র ইনস্টলেশন অবস্থানের এই দিকে জল স্প্রে করুন।যদি সরঞ্জামগুলি গাড়ির একাধিক দিকে জলের স্প্ল্যাশিংয়ের সংস্পর্শে আসে, তবে এই দিকগুলি বলা হবে এবং প্রতিটি দিকে একটি নতুন DUT পরীক্ষা করা হবে।স্প্ল্যাশের প্রস্থ সবসময় DUT এর প্রস্থের চেয়ে বেশি হতে নিয়ন্ত্রিত হয়।
প্রযুক্তিগত পরামিতি
|
1. মাত্রা এবং নমুনানিষেধাজ্ঞা |
|
| উপরের ভিতরের বাক্সের আকার | 1200X900X700 মিমি (W*D*H) |
| ঝুড়ি আকার | প্রায়.840X680X650mm (W*D*H) |
| বাইরের মাত্রা | প্রায় 1800X1520X2150 মিমি (W*D*H) |
| নমুনা নিষেধাজ্ঞা |
দাহ্য, বিস্ফোরক এবং উদ্বায়ী পদার্থের নমুনা পরীক্ষা এবং সংরক্ষণ করা নিষিদ্ধ ক্ষয়কারী পদার্থের নমুনা পরীক্ষা এবং সংরক্ষণ নিষিদ্ধ জৈবিক নমুনা পরীক্ষা বা সংরক্ষণের নিষেধাজ্ঞা শক্তিশালী ইলেক্ট্রোম্যাগনেটিক নির্গমন উত্সের নমুনা পরীক্ষা এবং সংরক্ষণ করা নিষিদ্ধ |
| 2. প্রযুক্তিগত সূচক | |
| উচ্চ তাপমাত্রা বাক্সের তাপমাত্রা পরিসীমা | RT+10℃～150℃ |
| তাপমাত্রা বিচ্যুতি | ≤2℃ |
| তাপমাত্রা অভিন্নতা | ≤2℃ (নো-লোড অবস্থার অধীনে) |
| জলের তাপমাত্রা পরীক্ষা করুন | 0℃~+4℃ |
| জলের তাপমাত্রা নিয়ন্ত্রণ পরীক্ষা করুন | 5P চিলার (বিশুদ্ধ টাইটানিয়াম বাষ্পীভবন সহ) |
| পরীক্ষার চক্রের সংখ্যা | 0 ~ 100 বার, প্রিসেট করা যেতে পারে |
| ঝুড়ি লোড | 100 কেজি (স্বয়ংক্রিয়ভাবে নিয়ন্ত্রণযোগ্য উত্তোলন) |
| বরফ জল স্প্ল্যাশ অগ্রভাগ প্যাটার্ন |
অগ্রভাগ এবং চাপ ক্রমাঙ্কন সিস্টেম নিম্নলিখিত চিত্র এবং ইত্যাদি, SUS316 স্টেইনলেস স্টীল, বিচ্ছিন্নযোগ্য অনুযায়ী কঠোরভাবে তৈরি করা হয়।বাক্সের বাইরের প্রদর্শন অগ্রভাগের প্রবাহ এবং অন্যান্য ফাংশন নিয়ন্ত্রণ করতে পারে
|

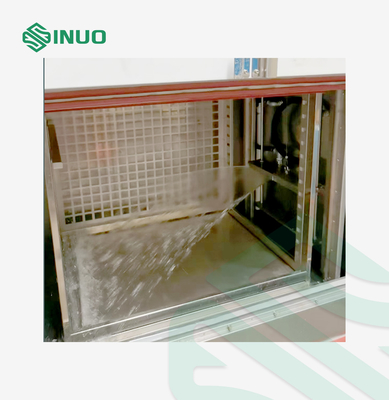

| জল স্প্রে চিত্র | |
| বরফ জল স্প্ল্যাশ অগ্রভাগ পরিমাণ | 1 পিসি |
| জলের জেট প্রবাহ | স্প্ল্যাশ/নজল প্রতি 3L-4L |
| স্প্রে সময়কাল | 3s |
| পরীক্ষা চক্র | 0 ~ 100 বার প্রিসেট করা যেতে পারে |
| DUT থেকে অগ্রভাগের দূরত্ব | 325±25 মিমি (300 ~ 350 মিমি) |
| তরল পরীক্ষা করুন | ডিওনাইজড জল বা +5%NaCl+3% অ্যারিজোনা সূক্ষ্ম ধুলো |
| তরল পরীক্ষা করুন | পুনর্ব্যবহারযোগ্য |
| স্যুইচিং সময় | ≤20s |
| স্বয়ংক্রিয় পরিস্কার ফাংশন | পরীক্ষা শেষ হওয়ার পরে, পাইপলাইন এবং নমুনা স্বয়ংক্রিয়ভাবে পরিষ্কার করা হয় |
| অন্যান্য প্রয়োজনীয়তা | স্বয়ংসম্পূর্ণ নিষ্কাশন ব্যবস্থা, ঝুড়ি উত্তোলন এবং নামানোর জন্য স্বয়ংক্রিয় সুরক্ষা ব্যবস্থা এবং অগ্রভাগের জন্য অ্যান্টি-ক্লগিং প্রযুক্তি |
| 3. কাঠামোগত বৈশিষ্ট্য | |
| বক্স উপাদান |

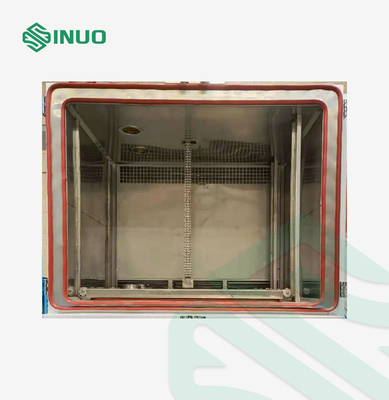

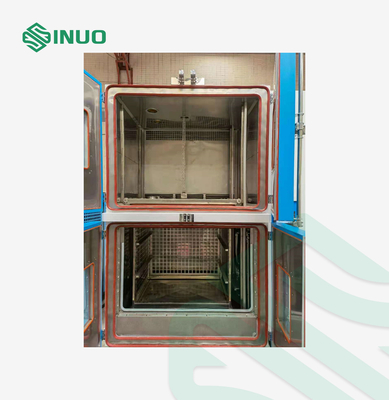

দুই-বাক্স ঝুলন্ত ঝুড়ি টাইপ বক্স গ্রহণ করুন, উপরের অংশটি হিটিং জোন, নীচের অংশটি জল স্প্ল্যাশিং জোন এবং নীচে জলের ট্যাঙ্ক (জল পুনর্ব্যবহৃত করা যেতে পারে); A. বাইরের বাক্স উপাদান: প্লাস্টিক স্প্রে সঙ্গে ইস্পাত প্লেট B. ভিতরের ট্যাঙ্ক: স্টেইনলেস স্টীল পুরো ভিতরের বাক্স এবং ঝুড়ির জন্য ব্যবহৃত হয় |
| বাক্সের দরজা |
ডবল দরজা, দরজার আকার হল 1200 x 700 মিমি (প্রস্থ x উচ্চতা), এবং বাম এবং ডানদিকে একটি কাচের জানালা আছে। মাল্টি-লেয়ার ভ্যাকুয়াম টেম্পারড গ্লাস, বাক্সে আলো রয়েছে এবং পর্যবেক্ষণ উইন্ডো আলো প্রতিফলিত করে না। |
| নিরোধক | তাপ নিরোধক কর্মক্ষমতা নিশ্চিত করতে পলিউরেথেন ফোম + গ্লাস ফাইবার দিয়ে ভরা, প্রায় 100 মিমি পুরু |
| পরীক্ষার গর্ত | সিলিকন স্টপার সহ 100 মিমি ব্যাস |
| সংবহনতন্ত্র | সঞ্চালন পাখা, স্টেইনলেস স্টীল ইম্পেলার; |
| গরম করার পদ্ধতি |
হিটার: নিক্রোম বৈদ্যুতিক হিটার কন্ট্রোল মোড: অ-যোগাযোগ সমান সময়ের পালস প্রস্থ মড্যুলেশন, SSR (সলিড স্টেট রিলে)
|
|
জল পরীক্ষা করুন |
বরফের জল সরবরাহ করতে 5P চিলার (বিশুদ্ধ টাইটানিয়াম বাষ্পীভবন সহ) গ্রহণ করুন |
| ফ্রিজ-মুক্ত নকশা | কোন আইসিং ঘটনা |
| কন্ট্রোল প্যানেল | কন্ট্রোলার, অপারেশন বোতাম |
| চলমান casters |
কাস্টার: 4 ফুট সমর্থন: 4 ফিক্সড ফুট সমর্থন |
| নিয়ন্ত্রণ ব্যবস্থা |
থার্মোস্ট্যাট: 7-ইঞ্চি রঙের টাচ স্ক্রিন কন্ট্রোলার অপারেশন মোড: পরীক্ষার শর্তগুলি পরীক্ষার ক্ষমতার সুযোগের মধ্যে নির্বিচারে প্রোগ্রাম করা যেতে পারে নিয়ন্ত্রণ নির্ভুলতা: 0.1℃ নিয়ন্ত্রণ মোড: পিআইডি স্বয়ংক্রিয় নিয়ন্ত্রণ তাপমাত্রা পরিমাপ: প্ল্যাটিনাম প্রতিরোধের PT100 |
| নিয়ন্ত্রক | 7" সত্যিকারের রঙের টাচ স্ক্রিন কন্ট্রোলার: টাচ স্ক্রিন বাক্সের তাপমাত্রা, জলের ট্যাঙ্কের তাপমাত্রা, প্রবাহের হার, জলের পাম্প এবং পরীক্ষার সময় ইত্যাদি নিয়ন্ত্রণ করতে পারে; প্রবাহের হার এবং তাপমাত্রা সরাসরি প্রদর্শিত হয় স্পর্শ পর্দা, এবং স্বয়ংক্রিয় ধ্রুবক বর্তমান এবং ধ্রুবক তাপমাত্রা ব্যবহার করা হয়. |
| সেটিং পদ্ধতি | ইংরেজি মেনু, টাচ স্ক্রিন ইনপুট |
| অপারেশন মোড | পর্যায়ক্রমিক অপারেশন, ক্রমাগত অপারেশন |
| প্রোগ্রাম সেটিংস | পরীক্ষার প্রোগ্রামের নাম এবং প্রোগ্রামের পরামিতিগুলি কাস্টমাইজ করা যেতে পারে এবং প্রোগ্রাম স্টোরেজ এবং আমদানি সমর্থিত। |
| ডিসপ্লে ফাংশন | রিয়েল-টাইম ডাইনামিক রিফ্রেশ স্যাম্পলিং ডেটা এবং সেটিং প্যারামিটার, রিয়েল-টাইম কার্ভ রিফ্রেশ ফাংশন।চাপ, প্রবাহ, তাপমাত্রা, পরীক্ষার সময় ইত্যাদি প্রদর্শন করতে পারে। |
| পরীক্ষার সময় | 0-999 মিনিট (টাচ স্ক্রিন নিয়ন্ত্রণ), বিভিন্ন জলরোধী প্রয়োজনীয়তার জন্য সংশ্লিষ্ট মানক সময়ের বিকল্প রয়েছে। |
| পরীক্ষার ফ্রিকোয়েন্সি | 1-999 বার (টাচ স্ক্রিন নিয়ন্ত্রণ) |
| অ্যালার্ম ফাংশন | অ্যালার্ম স্বয়ংক্রিয় শাটডাউন, অ্যালার্ম রেকর্ড দেখা এবং রপ্তানি, অ্যালার্ম সেটিং এবং ফল্ট বিশ্লেষণ ফাংশন |
| রেকর্ড ফাংশন | নমুনা নেওয়ার সময় 10s, এবং তিন মাসের মধ্যে বক্ররেখা এবং পরীক্ষামূলক ডেটা রেকর্ড করা যেতে পারে।তিন মাসের মধ্যে প্রতিটি মুহূর্তে নমুনা ডেটা বিস্তারিতভাবে জিজ্ঞাসা করা যেতে পারে।এটি USB2.0 দ্বারা রপ্তানি করা যায়, পিসিতে মুদ্রিত এবং রেকর্ড করা যায় এবং ডেটা রিপোর্ট তৈরি করা যায়। |
| 4. নিরাপত্তা ব্যবস্থা | |
| জরুরী বিরতি | সরঞ্জামগুলি একটি ফল্ট অ্যালার্ম বুজার দিয়ে সজ্জিত, এবং একটি জরুরী স্টপ বোতাম নিয়ন্ত্রণ প্যানেলে সেট করা আছে।যদি সরঞ্জাম বন্ধ করতে ব্যর্থ হয়, জরুরী স্টপ বোতামটি থামাতে ব্যবহার করা যেতে পারে |
| টেস্ট বক্স | সামঞ্জস্যযোগ্য ওভার-তাপমাত্রা সুরক্ষা;পরীক্ষার স্থান তাপমাত্রা ফিউজ;শীতাতপনিয়ন্ত্রণ চ্যানেলের অতিরিক্ত-তাপমাত্রা সুরক্ষা সীমিত করুন;ফ্যান মোটর ওভারহিটিং সুরক্ষা |
| অন্যান্য |
প্রধান শক্তি ফেজ ক্রম এবং ফেজ ক্ষতি সুরক্ষা;ফুটো সুরক্ষা;ওভারলোড এবং শর্ট সার্কিট সুরক্ষা প্রধান পাওয়ার সুইচ ফুটো সুরক্ষা ফাংশন আছে; জলপথ নিরাপত্তা সুরক্ষা ডিভাইস দিয়ে সজ্জিত;জল ঘাটতি শঙ্কা। |
| 5. ব্যবহারের শর্তাবলী (ব্যবহারকারী গ্যারান্টি দেয় যে নিম্নলিখিত শর্তগুলি পূরণ হয়েছে) | |
| ইনস্টলেশন সাইট |
মাটি সমতল এবং ভাল বায়ুচলাচল; ডিভাইসের চারপাশে কোন শক্তিশালী কম্পন নেই; ডিভাইসের চারপাশে কোন শক্তিশালী ইলেক্ট্রোম্যাগনেটিক ফিল্ড নেই; সরঞ্জামের চারপাশে কোন দাহ্য, বিস্ফোরক, ক্ষয়কারী পদার্থ এবং ধুলো নেই; সরঞ্জামের চারপাশে ব্যবহার এবং রক্ষণাবেক্ষণের জন্য উপযুক্ত স্থান সংরক্ষিত আছে, বিস্তারিত জানার জন্য ম্যানুয়ালটি দেখুন |
| পরিবেশের অবস্থা |
তাপমাত্রা: 5℃～35℃ আপেক্ষিক আর্দ্রতা: ≤85% বায়ুচাপ: 86kPa～106kPa |
|
পাওয়ার সাপ্লাই শর্ত পাওয়ার সাপ্লাই |
AC380V তিন-ফেজ পাঁচ-তার ভোল্টেজ অনুমোদিত ওঠানামা পরিসীমা: AC (380 ± 38) V |
|
ব্যাটারির ক্ষমতা সর্বাধিক বর্তমান |
ফ্রিকোয়েন্সি অনুমোদিত ওঠানামা পরিসীমা: (50±0.5)Hz প্রতিরক্ষামূলক গ্রাউন্ড তারের গ্রাউন্ডিং প্রতিরোধ 4Ω এর কম ব্যবহারকারীকে ইনস্টলেশন সাইটে সরঞ্জামগুলির জন্য সংশ্লিষ্ট ক্ষমতার বায়ু বা পাওয়ার সুইচ কনফিগার করতে হবে এবং এবং এই সুইচ এই ডিভাইসের জন্য স্বাধীনভাবে ব্যবহার করা আবশ্যক |
