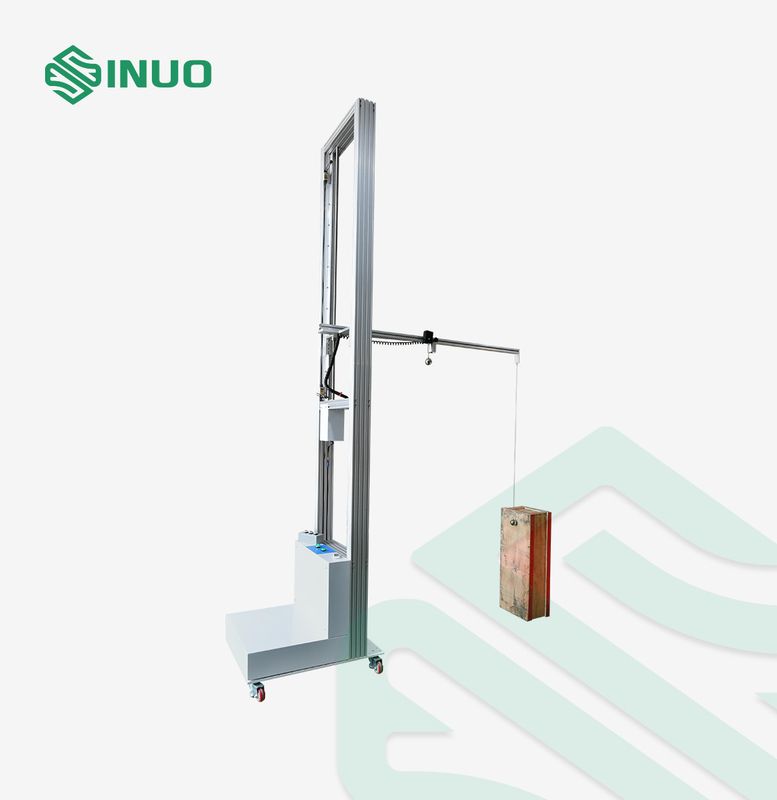

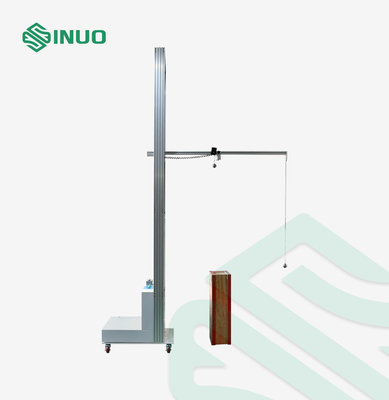

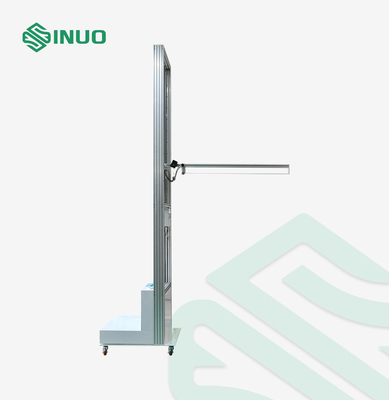

UL 2594 বৈদ্যুতিক যানবাহন সরবরাহের সরঞ্জাম 50mm স্টিল বল ইমপ্যাক্ট টেস্ট ডিভাইস

জন্য ইস্পাত বল প্রভাব পরীক্ষা ডিভাইসবৈদ্যুতিক যানবাহন সরবরাহের সরঞ্জাম

এর জন্য মানদন্ড ও ধারা মেনে চলাস্টিল বল ইমপ্যাক্ট টেস্ট ডিভাইস

এই বৈদ্যুতিক যান ইস্পাত বল প্রভাব পরীক্ষা ডিভাইস মেনে চলে UL 2594 ধারা 57 চিত্র 18 এবং 19 এবং ইত্যাদি।

জন্য প্রযুক্তিগত পরামিতিস্টিল বল ইমপ্যাক্ট টেস্ট ডিভাইস

পাওয়ার সাপ্লাই: AC220 50Hz

নিয়ন্ত্রণ পদ্ধতি: বোতাম + রিমোট ইনফ্রারেড রিমোট কন্ট্রোলার

ইমপ্যাক্ট স্টিল বল: ব্যাস 50mm, 500±25g, রিং সহ।ভারবহন ইস্পাত উপাদান: GCr15, HRC60 এর উপরে কঠোরতা।

ইস্পাত তারের দড়ি: Ф1 মিমি, উপাদান 304 স্টেইনলেস স্টীল, রাবার-লেপা, দৈর্ঘ্য 1.3 মি, সামঞ্জস্যযোগ্য

নমুনার উচ্চতা পরিসীমা: 0.5 ~ 2.0 মি, নমুনার দৈর্ঘ্য এবং প্রস্থ সীমাবদ্ধ নয়

ইস্পাত বলের প্রভাব বিন্দুর উচ্চতা পরিসীমা: 0.5~2.0m

ইকুইপমেন্ট রিলিজ ক্রস আর্ম এর উত্তোলন পদ্ধতি: এটি মোটর চালিত উত্তোলন প্রক্রিয়া দ্বারা সামঞ্জস্য করা হয়

উচ্চতা প্রদর্শন: 2 মি পুরু স্টেইনলেস-স্টীল শাসক, সর্বনিম্ন স্কেল 1 মিমি

রিলিজ পদ্ধতি: ইলেক্ট্রোম্যাগনেট রিলিজ


সরঞ্জাম ওভারভিউজন্যস্টিল বল ইমপ্যাক্ট টেস্ট ডিভাইস


এই বৈদ্যুতিক যান ইস্পাত বল প্রভাব পরীক্ষা ডিভাইস অ্যাপ্লিকেশন: এটি সরঞ্জাম ঘের জন্য ড্রপ প্রভাব পরীক্ষার জন্য উপযুক্ত।

পরীক্ষার নমুনা: বৈদ্যুতিক গাড়ির চার্জিং স্টেশন, লুমিনারি, অডিও, ভিডিও এবং অনুরূপ ইলেকট্রনিক যন্ত্রপাতি, তথ্য প্রযুক্তি সরঞ্জাম

বৈশিষ্ট্য:

1. উল্লম্ব ড্রপ প্রভাব পরীক্ষা: সিস্টেমটি Ф50mm, 500±25g এর একটি কঠিন ইস্পাত বল ছেড়ে দিতে ইলেক্ট্রোম্যাগনেটকে নিয়ন্ত্রণ করে, যাতে এটি চার্জিং স্টেশনের উপরের পৃষ্ঠের 1.3m উচ্চতা থেকে অবাধে পড়ে যেতে পারে এবং এর প্রভাব শক্তি পরীক্ষা নমুনায় 6.5J উৎপন্ন হয়;
2. সুইং ইমপ্যাক্ট পরীক্ষা: সিস্টেমটি Ф50mm, 500±25g এর কঠিন ইস্পাতের বল ছেড়ে দেওয়ার জন্য ইলেক্ট্রোম্যাগনেটকে নিয়ন্ত্রণ করে, যাতে এটি চার্জিং স্টেশনের পাশে 1.3m ইস্পাত তারের দড়ি বরাবর অনুভূমিক 0° অবস্থান থেকে অবাধে সুইং করে, 6.5J এর প্রভাব শক্তি পরীক্ষা নমুনায় উত্পন্ন হয়;প্রভাবটি নমুনার চারটি 90° দিকের দিকে বাহিত হতে পারে।
3. একটি ট্রলি কাঠামো ব্যবহার করে, এটি নমুনার চারপাশে স্থানান্তরযোগ্য এবং অবস্থান করা যেতে পারে এবং নমুনার বিভিন্ন দিক পরীক্ষা করতে পারে।
4. বৈদ্যুতিক উত্তোলন কাঠামো গৃহীত হয়, ইস্পাত বল স্থাপন শ্রম-সাশ্রয়ী, এবং বিভিন্ন উচ্চতায় নমুনার উপরের এবং পাশের পৃষ্ঠের উপর প্রভাব সন্তুষ্ট।
5. এটি ইলেক্ট্রোম্যাগনেট দ্বারা প্রকাশিত হয়, যা উচ্চ নিরাপত্তা ফ্যাক্টর সহ দূরবর্তী ইনফ্রারেড রিমোট কন্ট্রোলার দ্বারা নিয়ন্ত্রিত হতে পারে।
6. প্রভাবের দুটি উপায় রয়েছে: উল্লম্ব প্রভাব এবং সুইং প্রভাব, যা সম্পূর্ণরূপে আদর্শ প্রয়োজনীয়তা পূরণ করে
7. যন্ত্রপাতি উল্লম্ব ড্রপ এবং সুইং প্রভাব দুটি ফর্ম পরীক্ষা চালাতে পারে


অপারেশন পদক্ষেপজন্যস্টিল বল ইমপ্যাক্ট টেস্ট ডিভাইস


পরীক্ষা প্রস্তুতি
1. সাপোর্টিং সারফেস একটি অনমনীয় সাপোর্টিং সারফেস তা নিশ্চিত করতে নমুনাটিকে স্বাভাবিক অবস্থায় ফিক্স করুন এবং গ্রাউন্ড এবং প্রাচীরকে সাপোর্টিং সারফেস হিসাবে পছন্দ করা হয়।
2. ডিভাইসটিকে 220V পাওয়ার সাপ্লাইয়ের সাথে সংযুক্ত করুন এবং নমুনা অনুসারে ড্রপ পদ্ধতি নির্বাচন করুন: উল্লম্ব ড্রপ বা সুইং প্রভাব৷

উল্লম্ব প্রভাব পরীক্ষা
1. ইস্পাতের বলটি ধরে রাখা রডটি নমুনার উপরে থাকে সেজন্য সরঞ্জামগুলি সরান এবং ইস্পাতের বলটি যেখানে নমুনাকে প্রভাবিত করতে হবে সেই অবস্থানে প্রভাব ফেলতে ইলেক্ট্রোম্যাগনেট এবং উল্লম্ব ইস্পাত বলের অবস্থান ঠিক করুন।ইলেক্ট্রোম্যাগনেট এবং ইস্পাত বলের অবস্থান ঠিক করতে স্ক্রুগুলিকে শক্ত করুন এবং সরঞ্জামগুলিকে নড়াচড়া করতে বাধা দেওয়ার জন্য সরঞ্জামের চাকায় ব্রেকিং ডিভাইসটি ঠিক করুন।
2. উল্লম্ব প্রভাব ইস্পাত বলের স্টিলের তারের দড়িটিকে 1.3 মিটারের বেশি লম্বা করুন, স্টিলের বলটিকে ইলেক্ট্রোম্যাগনেটের উপর রাখুন এবং রিলিজ বোতাম বা বেতার রিমোট কন্ট্রোলের 5 টিপুন৷বোতাম নির্দেশক আলো চালু আছে এবং ইস্পাতের বলকে আকর্ষণ করার জন্য ইলেক্ট্রোম্যাগনেট শক্তিযুক্ত।
3. উপরে (ওয়্যারলেস রিমোট কন্ট্রোল 3) বা ডাউন (ওয়্যারলেস রিমোট কন্ট্রোল 4) বোতাম টিপুন, যাতে ইস্পাত বলের নীচে এবং নমুনার পৃষ্ঠের মধ্যে দূরত্ব 1.3 মি।
4. বোতাম বাউন্স বা ওয়্যারলেস রিমোট কন্ট্রোলের 6 বোতামটি বাউন্স করতে আবার রিলিজ বোতাম টিপুন, ইলেক্ট্রোম্যাগনেট বন্ধ হয়ে যায় এবং স্টিল বল রিলিজ হয়, এবং নমুনাকে প্রভাবিত করতে ইস্পাত বলটি বিনামূল্যে পড়ে।

দোদুল্যমান প্রভাব পরীক্ষা
1. সরঞ্জামগুলি সরান যাতে দোদুল্যমান ইস্পাত বলটি নমুনার পৃষ্ঠের সাথে উল্লম্ব যোগাযোগে থাকে।
2. ইলেক্ট্রোম্যাগনেটের উপর স্টিলের বল রাখুন এবং রিলিজ বোতাম বা বেতার রিমোট কন্ট্রোলের 5 টিপুন।বোতাম নির্দেশক আলো চালু আছে এবং ইস্পাতের বলকে আকর্ষণ করার জন্য ইলেক্ট্রোম্যাগনেট শক্তিযুক্ত।

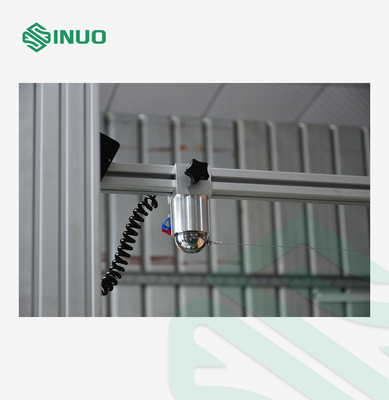

3. ইলেক্ট্রোম্যাগনেটের টর্ক্স স্ক্রুটি আলগা করুন, এটিকে বাম দিকে সরান যাতে ইস্পাতের বলের তারের দড়িটি সোজা অবস্থায় থাকে এবং নীচের চিত্রের মতো ইলেক্ট্রোম্যাগনেটে টর্ক্স স্ক্রুটি লক করুন।
4. নমুনার প্রভাব বিন্দু নির্ধারণ করতে আপ (ওয়্যারলেস রিমোট 3) বা ডাউন (ওয়্যারলেস রিমোট 4) বোতাম টিপুন।
5. ইস্পাত বল ছেড়ে দিতে আবার রিলিজ বোতাম বা বেতার রিমোট কন্ট্রোলের 6 বোতাম টিপুন।ইস্পাত বল একটি বিনামূল্যে পতনের গতিতে নমুনাকে প্রভাবিত করে।প্রভাবের পরে, গৌণ প্রভাব রোধ করতে হাত দিয়ে ইস্পাত বলটি ধরুন।

নমুনা পরীক্ষা করুন
পরীক্ষার পরে, নমুনার প্রভাবের অবস্থান পরীক্ষা করুন এবং নমুনাটি আদর্শ প্রয়োজনীয়তা অনুসারে যোগ্য কিনা তা বিচার করুন।
