IEC 62196 5000N ইভ চার্জার টেস্টার কানেক্টর প্লাগ কার ড্রাইভ ওভার টেস্ট ইকুইপমেন্ট

A. ক্রাশিং ফোর্স (5000±250) N

B. ক্রাশিং ফোর্স (11000±550) N

(5000±250) N পরীক্ষার জন্য (8±2) কিমি/ঘণ্টা

(11000±550) N পরীক্ষার জন্য 0~5 কিমি/ঘন্টা সেট করা যেতে পারে

ST225/75R15

2 পিসি, একটি (5000±250) N পরীক্ষার জন্য, অন্যটি (11000±550) N পরীক্ষার জন্য

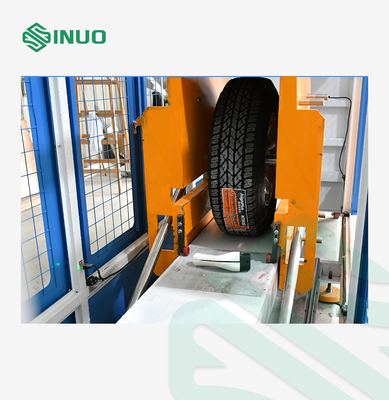

প্রস্তুতকারকের দ্বারা সুপারিশকৃত ন্যূনতম আকারের তারের সাথে সংযুক্ত আনুষাঙ্গিকগুলিকে একটি কংক্রিটের মেঝেতে বিশ্রামের যে কোনও স্বাভাবিক অবস্থানে রাখতে হবে।(5000±250) N বা (11000±550) N-এর একটি ক্রাশিং ফোর্স একটি প্রচলিত স্বয়ংচালিত টায়ার, P225/75R15 বা লোডের জন্য উপযুক্ত একটি সমতুল্য টায়ার দ্বারা প্রয়োগ করা হবে, একটি স্টিলের রিমে মাউন্ট করা হবে এবং (এর চাপে স্ফীত হবে) 2.2±0.1) বার।চাকাটি গাড়ির সংযোগকারী বা প্লাগের উপর (8±2) কিমি/ঘন্টা গতিতে ঘূর্ণায়মান করতে হবে।

প্রতিটি নমুনার জন্য একটি ভিন্ন দিকে বল প্রয়োগ করার আগে আনুষঙ্গিকটি একটি প্রাকৃতিক বিশ্রামের অবস্থানে ভিত্তিক হতে হবে।পরীক্ষার অধীন আনুষঙ্গিক একটি স্থির অবস্থানে রাখা বা অবরুদ্ধ করা উচিত যাতে প্রয়োগকৃত শক্তি প্রয়োগের সময় এটি উল্লেখযোগ্যভাবে নড়াচড়া না করে।কোন অবস্থাতেই প্রজেক্টিং পিনগুলিতে বল প্রয়োগ করা হবে না।

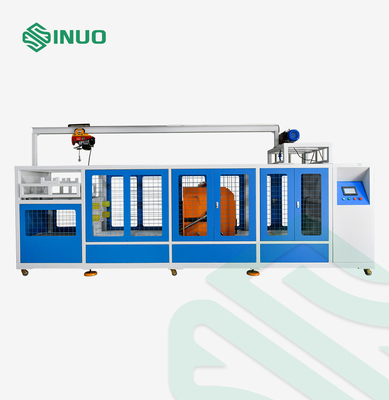

উ: পরীক্ষার প্রক্রিয়ার নিরাপত্তা নিশ্চিত করার জন্য সরঞ্জামের চ্যাসিসকে একটি প্রতিরক্ষামূলক আবরণ দিয়ে চিকিত্সা করা হয়;চ্যাসিসের নীচে একটি শক-শোষণকারী ফুট প্যাড এবং একটি কপিকল কাঠামো দিয়ে সজ্জিত, যা ইনস্টল করা এবং বিচ্ছিন্ন করা সহজ।রোলিং টেস্টটি হেভি-ডিউটি ​​গাইড রেল, স্লাইডিং রোলার, হাই-পাওয়ার সার্ভো মোটর দ্বারা পরিচালিত হয় যা পরীক্ষার গতি অর্জনের জন্য প্রধান শ্যাফ্ট চালানোর জন্য টার্বো রিডুসারের সাথে মিলিত হয়।নমুনা ফিক্সিং এবং স্লাইডিং ডিভাইসটি একটি ফাংশন বক্স মাউন্টিং ফিক্সচার দিয়ে সজ্জিত, এবং ফিক্সচারটি সর্বজনীনভাবে সামঞ্জস্যযোগ্য (উপর এবং নীচে, বাম এবং ডান নমুনার আকার এবং আকৃতি অনুসারে সামঞ্জস্য করা যেতে পারে)।

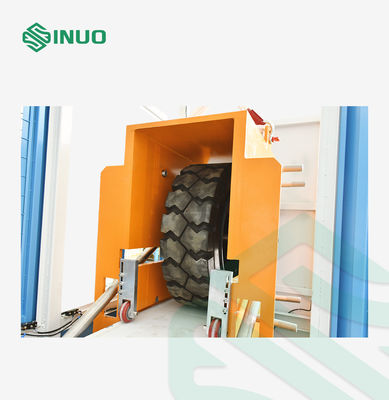

B. নিষ্পেষণ বল সমন্বয় ডিভাইস একটি আপ এবং নিচে সামঞ্জস্যযোগ্য কাঠামো হিসাবে ডিজাইন করা হয়েছে.পরীক্ষিত টায়ার, উপরের এবং নীচের ফ্রেম, পাওয়ার সিস্টেম এবং কাউন্টারওয়েটগুলি সামগ্রিকভাবে প্রয়োজনীয় পরীক্ষার ওজন, এবং আমদানিকৃত নির্ভুলতা বল সেন্সর দিয়ে সজ্জিত;প্রতিটি প্রয়োগকারী বলকে ফাইন-টিউন করুন, টায়ারটি নমুনার সাথে যোগাযোগ করার পরে বল সামঞ্জস্য করুন এবং বল স্বয়ংক্রিয়ভাবে শূন্যে ফিরে আসবে এবং বল মান আবার প্রদর্শিত হবে;প্রতিটি পরীক্ষার বল সঠিকতা নিশ্চিত করা হয়.

C. সরঞ্জামগুলি টায়ারের সামনে এবং পিছনের ড্রাইভিং এর কাজের পদ্ধতি গ্রহণ করে (সার্ভো মোটর সামনে এবং বিপরীত দিকে ঘূর্ণায়মান দিক চালিত হয়), নমুনাটি স্থির রেখে, এবং টায়ার রোলিংয়ের সবচেয়ে বাস্তবসম্মত সিমুলেশনটি পারস্পরিকভাবে উপলব্ধি করে, এইভাবে কার্যকরভাবে পিষে যাওয়ার অনুকরণ করে। নমুনা

D. নিয়ন্ত্রণ ব্যবস্থা একটি স্বাধীন সংস্থা।হোস্টটি পিএলসি কন্ট্রোল, টাচ স্ক্রিন, কাস্টার এবং সংযোগ লাইনের সমন্বয়ে গঠিত, যা মোবাইল সংযোগের জন্য সুবিধাজনক।
