30MΩ নিয়ন্ত্রিত টাইপ EV ব্যাটারি টেস্টিং ইকুইপমেন্ট 0.3s এক্সটার্নাল শর্ট সার্কিট টেস্টার

ব্র্যান্ড নাম:	Sinuo
মডেল নম্বর:	SN551-30 mΩ
MOQ:	1
মূল্য:	Customized
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	30 সেট/মাস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

Calibration Certificate (Cost Additional)

ফলিত স্ট্যান্ডার্ড:

IEC 62619:2017 এবং ইত্যাদি

প্রযোজ্য ধারা:

ধারা 7.2.1 এবং ইত্যাদি

তাপমাত্রা সীমা:

0～80℃

ডিসি প্রতিক্রিয়া সময়:

≤5μs

কনফিগারড প্রতিরোধ:

30±10mΩ

র্যাক বিয়ারিং:

≥50 কেজি

বর্তমান অধিগ্রহণ চ্যানেল:

1 চ্যানেল

বর্তমান অধিগ্রহণ পরিসীমা:

0-1000A ডিসি

বর্তমান অধিগ্রহণ নির্ভুলতা:

±0.5% ফা. এস

বর্তমান অধিগ্রহণ হার:

0.3s

প্যাকেজিং বিবরণ:

পাতলা পাতলা কাঠের কেস

যোগানের ক্ষমতা:

30 সেট/মাস

বিশেষভাবে তুলে ধরা:

30MΩ EV ব্যাটারি টেস্টিং ইকুইপমেন্ট

0.3s EV ব্যাটারি টেস্টিং ইকুইপমেন্ট

0.3s শর্ট সার্কিট টেস্টার

পণ্যের বর্ণনা

ব্যাটারি তাপমাত্রা নিয়ন্ত্রিত প্রকার বাহ্যিক শর্ট সার্কিট পরীক্ষক 30 mΩ

মেনে চলা মান ও ধারা

IEC 62619:2017 ধারা 7.2.1

নিরাপত্তার জন্য UL2580 ব্যাটারি বৈদ্যুতিক যানবাহনে ব্যবহারের জন্য ব্যাটারি Annex B2.7 এবং D3.1

IEC 62133-2012ধারা 7.3.2

GB31241-2014ধারা 6.1, 6.2

UN38.3,UL 2054,QC/T 744-2006,QC/T 743-2006 এবং ইত্যাদি।

সরঞ্জাম ওভারভিউ

এটি IEC 62619:2017 ধারা 7.2.1, UN38.3 ধারা 4.5, এবং আরও অনেক কিছুর মান মেনে চলে। তাপমাত্রা নিয়ন্ত্রিত টাইপ ব্যাটারি অতিরিক্ত শর্ট সার্কিট পরীক্ষক মাল্টি টাইপ ব্যাটারি শর্ট সার্কিট স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুযায়ী ডিজাইন করা হয়েছে। , শর্ট সার্কিট ডিভাইসটিকে অবশ্যই অভ্যন্তরীণ প্রতিরোধের পরিসীমা ≤5mΩ মেনে চলতে হবে, পরীক্ষার জন্য প্রয়োজনীয় সর্বাধিক শর্ট-সার্কিট কারেন্ট পেতে, উপরন্তু, শর্ট-সার্কিট ডিভাইসের সার্কিট ডিজাইনটি অবশ্যই এর প্রভাব সহ্য করতে সক্ষম হতে হবে বৃহৎ স্রোত, তাই আমরা ইন্ডাস্ট্রিয়াল গ্রেড ডিসি ইলেক্ট্রোম্যাগনেটিক কন্টাক্টর এবং অল-কপার টার্মিনাল এবং অভ্যন্তরীণ কপার প্লেট ডাইভারশন বেছে নিয়েছি, কুলিং এফেক্টকে কার্যকরভাবে উন্নত করতে পুরু কপার প্লেট, যাতে একটি বড় কারেন্ট শর্ট সার্কিট ডিভাইস নিরাপদ, কার্যকরভাবে পরীক্ষার ক্ষতি কমাতে পারে। সরঞ্জাম এবং পরীক্ষার তথ্যের নির্ভুলতা নিশ্চিত করা।

প্রযুক্তিগত পরামিতি

না.	প্রকল্পের নাম	স্পেসিফিকেশন
1	পণ্যের নাম	তাপমাত্রা নিয়ন্ত্রিত শর্ট সার্কিট পরীক্ষক
2	পণ্যের ধরণ	SN551-30 mΩ
শর্ট সার্কিট প্রযুক্তিগত পরামিতি
3	সর্বাধিক লোড বর্তমান	1000A
4	ডিসি প্রতিক্রিয়া সময়	≤5μs
5	কনফিগার করা প্রতিরোধ	(30±10mΩ)
6	পরীক্ষা স্থান	W500mmD500mmH500mm।
7	নিয়ন্ত্রণ পদ্ধতি	পিএলসি টাচ স্ক্রিন নিয়ন্ত্রণ।
8	তাক	ভারবহন ≥50Kg;1 র্যাক সহ।উপাদান স্টেইনলেস স্টীল SUS304.
9	ভিতরের বাক্স উপাদান	স্টেইনলেস স্টীল SUS304.
10	সিলিং ফালা	জারা প্রতিরোধী সিলিকন.
11	তাপমাত্রা নিয়ন্ত্রণ	সাধারণ তাপমাত্রা RT+10℃~80℃ তাপমাত্রা বৃদ্ধির হার 3℃/মিনিট তাপমাত্রা ওঠানামা 0.5℃ তাপমাত্রা অভিন্নতা: ±2℃
12	টেস্ট স্টপ শর্ত	1) ব্যাটারির তাপমাত্রা সর্বোচ্চ মান থেকে 20% কম হয়ে যায়; 2) শর্ট সার্কিট সময়।
13	ব্যাটারি পৃষ্ঠের তাপমাত্রা	ব্যাটারি পৃষ্ঠ পরীক্ষার সময় তাপমাত্রা পরিবর্তন পর্যবেক্ষণ করে।
14	লাইটিং	পরীক্ষার চেম্বারটি উচ্চ-উজ্জ্বল LED আলো দিয়ে ডিজাইন করা হয়েছে, যা পরীক্ষার চেম্বারে পরীক্ষার অবস্থা দেখতে সুবিধাজনক।
15	বিস্ফোরণ-প্রমাণ চাপ ত্রাণ ডিভাইস	এটি নিষ্কাশন, বিস্ফোরণ-প্রমাণ এবং চাপ ত্রাণ ফাংশন আছে.প্রতিরক্ষামূলক বাক্সের পিছনে একটি চুম্বক শোষণ চাপ ত্রাণ দরজা (200*200 মিমি) রয়েছে।যখন শক্তিশালী বায়ুপ্রবাহ প্রভাবিত হয়, তখন চাপ ত্রাণের দরজা স্বয়ংক্রিয়ভাবে খুলবে এবং স্বয়ংক্রিয়ভাবে বিস্ফোরণের প্রভাব কমাতে টানবে।
16	বিস্ফোরণ-প্রমাণ চেইন	দরজায় 2টি বিস্ফোরণ-প্রমাণ চেইন রয়েছে যাতে দরজাটি বিস্ফোরিত না হয় এবং লোকেদের ক্ষতি না হয়।
17	ধোঁয়া নিষ্কাশন	ধোঁয়া নিষ্কাশন ফ্যান: উচ্চ তাপমাত্রা প্রতিরোধের, পিছনের নিষ্কাশন ধোঁয়া আউটলেটের ব্যাস 100 মিমি।
18	কন্ট্রোল প্যানেল নিরাপত্তা নকশা	কন্ট্রোল প্যানেলটি এম্বেড করা হয়েছে এবং টাচ স্ক্রিন এবং বোতামগুলি দুর্ঘটনাক্রমে চাপা বা বাইরের বস্তু বা দেহ দ্বারা সংঘর্ষ হবে না।এটি নিরাপদ।
19	টেম্পারড কাচের জানালা	পরীক্ষার চেম্বারের দরজাটি একটি 300*300 মিমি ডাবল-লেয়ার টেম্পারড গ্লাস উইন্ডো দিয়ে সজ্জিত, যা পরীক্ষা চেম্বারে পরীক্ষার শর্তগুলি স্পষ্টভাবে পর্যবেক্ষণ করতে পারে।
20	নীচের নকশা	সহজ সরানো এবং পরিচালনার জন্য 4টি সর্বজনীন কাস্টার রয়েছে।একই সময়ে, এটি 4-ফুট কাপ দিয়ে সজ্জিত করা হয়েছে সহজ অবস্থান এবং সরঞ্জাম ঠিক করার জন্য।
21	বিস্ফোরণ-প্রমাণ আলো নকশা	পুরো পরীক্ষার স্থান আলোকিত করার জন্য দরজাটি উচ্চ-উজ্জ্বলতার বিস্ফোরণ-প্রুফ LED লাইট দিয়ে ডিজাইন করা হয়েছে।
22	বর্তমান অধিগ্রহণ চ্যানেল	1টি চ্যানেল
23	বর্তমান অধিগ্রহণ পরিসীমা	0-1000A ডিসি
24	বর্তমান অধিগ্রহণ নির্ভুলতা	±0.5% ফা.এস
25	বর্তমান অধিগ্রহণ হার	0.3s
26	ভোল্টেজ অধিগ্রহণ চ্যানেল	1টি চ্যানেল
27	ভোল্টেজ অধিগ্রহণ পরিসীমা	0～100V
28	ভোল্টেজ অধিগ্রহণ নির্ভুলতা	±0.2% FS
29	ভোল্টেজ অধিগ্রহণ হার	0.3s
30	তাপমাত্রা অধিগ্রহণ চ্যানেল	1টি চ্যানেল
31	তাপমাত্রা অধিগ্রহণ পরিসীমা	0～800℃
32	তাপমাত্রা অধিগ্রহণ নির্ভুলতা	±1℃
33	তাপমাত্রা অর্জনের হার	0.3s
34	রিমোট কন্ট্রোল শর্ট সার্কিট	রিমোট কন্ট্রোল শর্ট সার্কিট পরীক্ষা।
35	পরীক্ষার গর্ত	50 মিমি ব্যাস সহ দুটি পরীক্ষার গর্ত ডিভাইসের পাশে সংরক্ষিত।
36	মাত্রা	W1050 X D1000 X H1650mm (ডিজাইন সাপেক্ষে)।
37	সরঞ্জাম ওজন	প্রায়: 250 কেজি
38	পাওয়ার সাপ্লাই	AC 220V 50HZ
39	সমস্ত ক্ষমতা	3.5KW
মনিটর স্ক্রীন
মনিটর স্ক্রীন			পরামিতি পর্দা

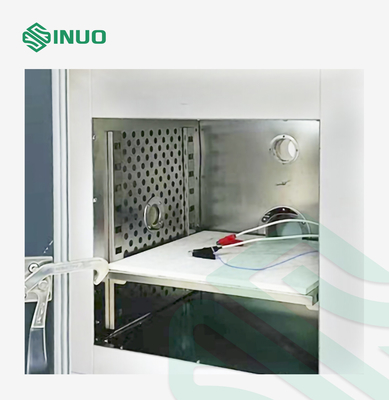

বিস্তারিত

সরঞ্জাম বৈশিষ্ট্য এবং প্রয়োজনীয়তা:

1	মৌলিক কর্মক্ষমতা	1: সহজ অপারেশন এবং নিয়ন্ত্রণ: স্পর্শ পর্দা ম্যান-মেশিন ইন্টারফেস, স্পর্শ সম্পাদনা এবং নিয়ন্ত্রণ;ব্যাটারি থার্মোস্ট্যাটের শেলফে রাখা হয়।দরজা বন্ধ করুন এবং স্বয়ংক্রিয়ভাবে পরীক্ষা সম্পূর্ণ করতে টাচ স্ক্রিন টেস্ট বোতাম টিপুন। 2: নিরাপত্তা এবং বিস্ফোরণ-প্রমাণ: ভিতরের এবং বাইরের বাক্সের নকশা চাঙ্গা করা হয়েছে. 3: সামগ্রিক নান্দনিক নকশা: চেহারা সুন্দর এবং উদার। 4: জায়গায় সরানো সহজ: ডিভাইসের নীচে সার্বজনীন চাকা এবং লেভেলিং ফুট দিয়ে ডিজাইন করা হয়েছে, যা ডিভাইসের নড়াচড়া এবং ফিক্সেশনের জন্য সুবিধাজনক।
2	প্রধান রচনা	1: নিয়ন্ত্রণ PLC + Weinview টাচ স্ক্রিন নিয়ন্ত্রণ 2: হিটিং সিস্টেম সিরামিক গরম করার তারটি তাপ উৎপন্ন করে এবং সঞ্চালনকারী মোটরের বায়ু চাকা অনুভূমিকভাবে বাতাসকে সঞ্চালন করতে বাধ্য হয় এবং গরম বাতাস সঞ্চালনে অভিন্নতায় পৌঁছায়।ওভারলোড হলে এটিতে অতিরিক্ত তাপমাত্রা সুরক্ষা এবং স্বয়ংক্রিয় পাওয়ার-অফ ফাংশন রয়েছে। 3: দৃশ্যমান বিস্ফোরণ-প্রমাণ কাচের জানালা সহ সহায়ক ফাংশন;আলো;ধোঁয়া নিষ্কাশন;চাপ ত্রাণ বিস্ফোরণ-প্রমাণ;সরঞ্জাম সরানো এবং ফিক্সিং ফাংশন.
3	পরীক্ষার প্রয়োজনীয়তা এবং পদক্ষেপ	1. সরঞ্জামগুলি পরীক্ষাগারে প্রবেশ করার পরে, সরঞ্জামগুলির সামনে, পিছনে, বাম এবং ডানের মধ্যে দূরত্ব সামঞ্জস্য করুন, বেস স্তর তৈরি করতে লেভেলিং ফুট সামঞ্জস্য করুন এবং কাস্টার কাপগুলি ঠিক করুন৷ 2. মেশিন পরীক্ষা করার জন্য ডিভাইসের পাওয়ার কর্ড সংযুক্ত করুন।কোনো সমস্যা না হলেই পণ্যটি পরীক্ষা করা যাবে। 3. পরীক্ষার পরামিতি সেট করুন, ব্যাটারিটি পরীক্ষার ভিতরের বাক্সের শেলফে রাখুন এবং পরীক্ষা শুরু করতে দরজা বন্ধ করুন। 4. পরীক্ষার সময় ইচ্ছামত দরজা খুলবেন না, যতক্ষণ না পরীক্ষা শেষ হয়, পর্যবেক্ষণের সময় শেষ হওয়ার পরে, আপনি ব্যাটারি চেক করতে দরজা খুলতে পারেন।
4	সরঞ্জাম ইনস্টলেশন শর্তাবলী	1. জায়গায় ইনস্টলেশন: সরঞ্জামগুলি 2-টন ফর্কলিফ্ট দ্বারা আনলোড করা যেতে পারে।পরীক্ষাগারে যাওয়ার পরে, প্রাচীর থেকে সরঞ্জামের পিছনের এবং বাম এবং ডান দিকের দূরত্ব সামঞ্জস্য করুন ≥ 600 মিমি, এবং সামনের অপারেটিং স্থান হল ≥ 1000 মিমি, যা ব্যাটারি পরীক্ষার জন্য সুবিধাজনক৷সরঞ্জাম ঠিক করার পরে, পাওয়ার কর্ড এবং ধোঁয়া নিষ্কাশন পাইপ সংযোগ করুন: φ100 মিমি, এবং পরীক্ষাগারে একটি বিশেষ ধোঁয়া চিকিত্সা নিষ্কাশন পাইপ থাকা উচিত। 2. গ্রাউন্ড বিয়ারিং ≥300kg/㎡. 3. পরীক্ষাগার: পুরো পরীক্ষাগারে অবশ্যই একটি বায়ুচলাচল ব্যবস্থা থাকতে হবে, যা পরীক্ষার সময় ফাঁস হওয়া ধোঁয়াকে নির্গত করতে পারে;আলো ভাল, এবং অপারেটিং সরঞ্জামগুলি দেখতে সুবিধাজনক। 4. পরীক্ষাগারের চ্যানেলটি ব্যাটারি পরিবহনের জন্য সুবিধাজনক হওয়া উচিত এবং পরিবহনের সম্পর্কিত উপায়গুলি।বিশেষ জরুরী পরিস্থিতিতে, কর্মীদের সময়মতো সরিয়ে নেওয়া যেতে পারে। 5. ল্যাবরেটরিটি তার অগ্নিনির্বাপক সরঞ্জামগুলির ব্যবহারের সুবিধার্থে সংশ্লিষ্ট অগ্নি-নির্বাপক সুবিধাগুলির সাথে সজ্জিত করা উচিত।

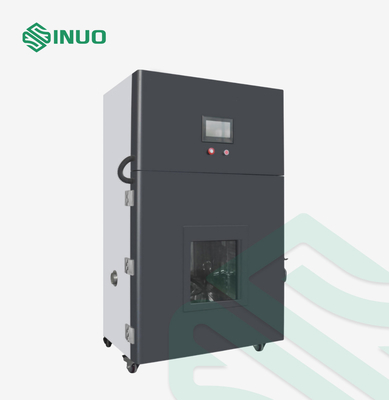

30MΩ নিয়ন্ত্রিত টাইপ EV ব্যাটারি টেস্টিং ইকুইপমেন্ট 0.3s এক্সটার্নাল শর্ট সার্কিট টেস্টার 2
