কার সানরুফ রেইন স্প্রে টেস্ট চেম্বার ইভি বৈদ্যুতিক যানবাহন পরীক্ষার সরঞ্জাম

কার সানরুফ রেইন স্প্রে টেস্ট রুম বৈদ্যুতিক যানবাহনের যন্ত্রাংশ পরীক্ষার সরঞ্জাম

প্রযুক্তিগত পরামিতি

1. ওয়ার্কিং পাওয়ার সাপ্লাই: AC 380V, 50Hz বা মেলে ক্লায়েন্টের স্থানীয় পাওয়ার সাপ্লাই প্রয়োজনীয়তা

2. পরীক্ষার এলাকা: 4500mm*3000mm*2200mm(W*D*H)

3. বাইরের মাত্রা: 5000mm*4000mm*3300mm(W*D*H) (টেম্পারড গ্লাস ওয়াটারপ্রুফ রুম)

4. প্রয়োগকৃত মান: GB/T30037-2013, চেরি স্ট্যান্ডার্ড, ভক্সওয়াগেন স্ট্যান্ডার্ড, মিতসুবিশি স্ট্যান্ডার্ড, জিলি স্ট্যান্ডার্ড এবং অন্যান্য সানরুফ ওয়াটারপ্রুফ পরীক্ষার প্রয়োজনীয়তা

5. সানরুফ কার মোল্ড ফিক্সিং ফিক্সচারের মাত্রা: সর্বোচ্চ ক্ল্যাম্পিং সাইজ 2500X4000MM প্রশস্ত, ক্ল্যাম্পিং ফিক্সচারের অ্যাডজাস্টেবল স্ট্রোক 500MM, এবং চকটি চলমান জয়েন্টগুলির সাথে ডিজাইন করা হয়েছে, যা সানরুফের কাত কোণের সাথে বিরোধপূর্ণ নয়।

6. স্প্রে পাইপ ফিক্সিং ফ্রেমের অ্যাডজাস্টেবল স্ট্রোক: 1-500MM (আপ এবং ডাউন অ্যাডজাস্টেবল স্ট্রোক), সামনে এবং পিছনে অ্যাডজাস্টেবল স্ট্রোক 1-500MM।

7. বৃষ্টির তীব্রতা: 30mm/মিনিট-50mm/মিনিট সামঞ্জস্যযোগ্য, অথবা 30-50L/M2/MIN নিয়মিত

8. বৃষ্টির সময়: 1-9999M সেট করা যেতে পারে;কন্ট্রোলার 1 মিনিট থেকে 24 ঘন্টার মধ্যে সামঞ্জস্য করা যেতে পারে।

9. কন্ট্রোল সিস্টেম: 10-ইঞ্চি টাচ স্ক্রিন + সিমেন্স পিএলসি, প্রোগ্রামটি স্বাধীনভাবে সিনুও দ্বারা ডিজাইন করা হয়েছে

গঠন বৈশিষ্ট্য পরিচিতি

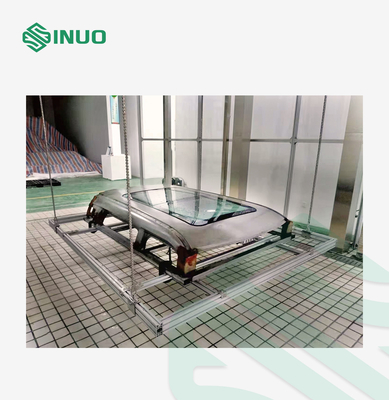

সানরুফ ক্ল্যাম্প অ্যাঙ্গেল মেকানিজম

টাচ স্ক্রিন প্রোগ্রাম কন্ট্রোলের মাধ্যমে, নয়টি কোণ অবস্থা উপলব্ধি করা যায়, সমতল, সামনে, পিছনে, বাম, ডান, সামনে বাম, সামনে ডান, পিছনে বাম, পিছনে ডান।

• এটি অগ্রভাগের সমান্তরাল পৃষ্ঠের লম্ব, এবং জল স্প্রে সময় 10 মিনিট, যা সেট করা যেতে পারে
• সানরুফটি 0-20° (সেট করা যেতে পারে) সামনে কাত করা হয় এবং জল স্প্রে করার সময় 10 মিনিটের জন্য সেট করা যেতে পারে।
• সানরুফটি 0-20° পিছনে কাত (সেট করা যেতে পারে), এবং জল স্প্রে করার সময় 10 মিনিটের জন্য সেট করা যেতে পারে।
• সানরুফটি 0-20° বামে কাত হয়ে থাকে (সেট করা যায়), এবং জল স্প্রে করার সময় 10 মিনিটের জন্য সেট করা যেতে পারে।
• সানরুফটি ডানদিকে 0-20° (সেট করা যেতে পারে) কাত থাকে এবং জল স্প্রে করার সময় 10 মিনিটের জন্য সেট করা যেতে পারে।
• সানরুফ সামনের দিকে বাম দিকে 0-20° (সেট করা যেতে পারে), এবং জল স্প্রে করার সময় 10 মিনিটের জন্য সেট করা যেতে পারে।
• সানরুফটি 0-20° (সেট করা যেতে পারে) পিছনে কাত হয়ে আছে এবং জল স্প্রে করার সময় 10 মিনিটের জন্য সেট করা যেতে পারে।
• সানরুফটি পিছনের ডানদিকে 0-20° (সেট করা যেতে পারে) কাত থাকে এবং জল স্প্রে করার সময় 10 মিনিটের জন্য সেট করা যেতে পারে।
• সানরুফটি সামনের ডানদিকে 0-20° (সেট করা যেতে পারে) কাত করা হয়েছে এবং জল স্প্রে করার সময় 10 মিনিটের জন্য সেট করা যেতে পারে।

এইটার জন্যনয়টি তির্যক কোণ, প্রচলিত পরীক্ষার মান অনুযায়ী, সমান্তরাল কোণ বৃষ্টি পরীক্ষা 3H এর বেশি, এবং অবশিষ্ট কোণগুলি সাধারণত 10 মিনিটের জন্য স্প্রে করা হয়, এবং প্রতিটি অবস্থা 5 বার পুনরাবৃত্তি হয়।এটি প্রোগ্রাম দ্বারা সেট করা যেতে পারে (প্রতিটি রাজ্যের জল স্প্রে করার সময় এবং প্রতিটি রাজ্যে জল স্প্রে করার চক্রের সংখ্যা)।টাচ স্ক্রিনে, প্রতিটি এন্টারপ্রাইজের পরীক্ষার প্রোগ্রামগুলিও সম্পাদনা এবং সংরক্ষণ করা যেতে পারে, যাতে পরের বার পরীক্ষাটি বলা যেতে পারে।

কর্ম কাঠামো নীতি

এর নীতিসানরুফ কোণ কাত গঠনচারটি বলের স্ক্রু-এর উপরে এবং নিচের গতিবিধি স্বাধীনভাবে নিয়ন্ত্রণ করা বা বিভিন্ন টিল্ট অ্যাঙ্গেল তৈরি করতে চারটি ডেল্টা সার্ভো মোটরের মাধ্যমে একাধিক স্ক্রু লিঙ্ক করা।পর্যাপ্ত ভারবহন ক্ষমতা নিশ্চিত করতে চারটি বলের স্ক্রুর ব্যাস 50MM এবং সানরুফের বাঁক কোণের নির্ভুলতা নিশ্চিত করতে বল স্ক্রু ব্যবহার করা হয়।

বল স্ক্রুর নীচে সংযোগকারী গাইড রেল একটি সোজা উপরে এবং নীচের গতি তৈরি করে এবং স্ক্রুটি সরলরেখায় সরানোর জন্য গাইড রেলকে ঘোরায়।চারটি সার্ভো মোটরস্প্রে প্লেটের উপরে ইনস্টল করা আছে, এই নকশাটি মোটরটিকে বৃষ্টির জলের স্প্রে থেকে রক্ষা করতে পারে, যাতে মোটরটি দীর্ঘ জীবনের জন্য ব্যবহার করা যেতে পারে।

উত্তোলনের নীতি এবং স্প্রে র্যাকের সামনে এবং পিছনের অপারেশন

চারটি 304 স্টেইনলেস স্টীল বল স্ক্রুস্প্রে পাইপ ফিক্সিং ফ্রেমের চার কোণে ইনস্টল করা হয়, এবং তারপরে একটি গাইড রড রিডুসার দিয়ে সজ্জিত করা হয় যাতে উত্থান এবং পতনের ক্রিয়া উপলব্ধি করা যায়।

দ্যউদ্দেশ্যস্প্রে হেড এবং স্কাইলাইটের মধ্যে স্প্রে দূরত্ব সামঞ্জস্য করতে হয় যাতে দূরত্ব 500MM বা তার বেশি হয়।দ্যনীতিরৈখিক গতি গঠন নিয়ন্ত্রণ করতে সামনে এবং পিছনের অপারেশন একটি বল স্ক্রু এবং একটি মোটর ব্যবহার করে।

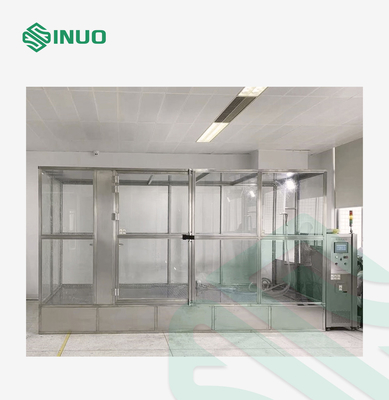

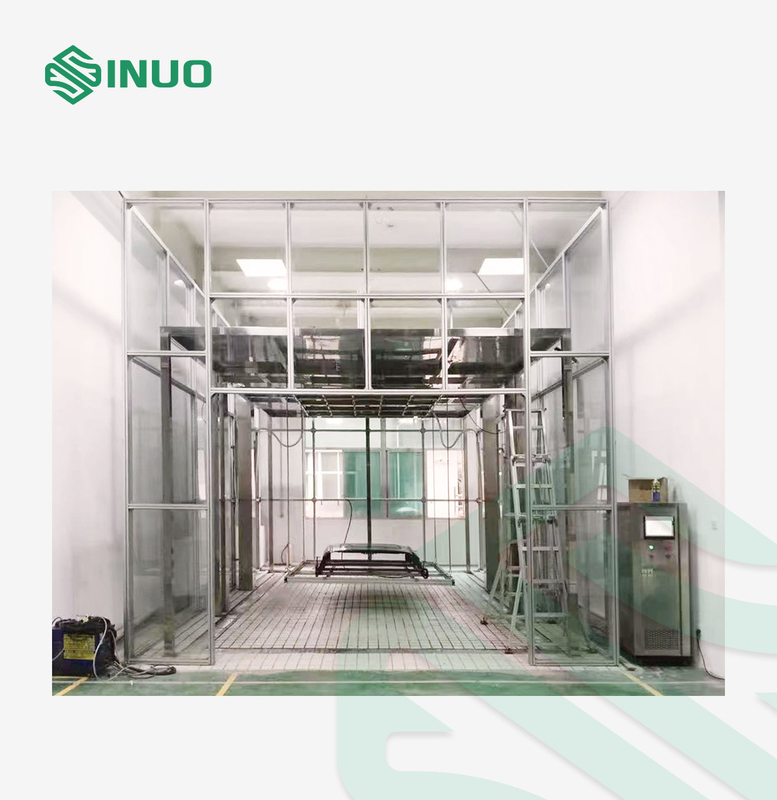

স্প্রে রুম গঠন

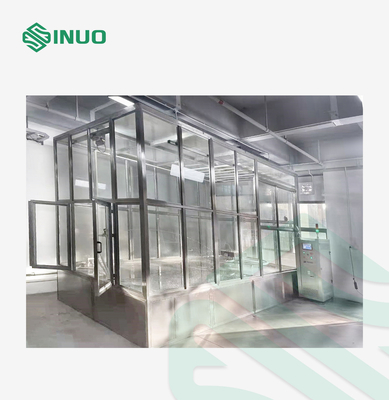

ঝরনা ঘরের বাইরের ফ্রেম গঠন সঙ্গে ইনস্টল করা হয়80X40MM পুরু 5MM অ্যালুমিনিয়াম খাদএবং 10 মিমি পুরু টেম্পারড গ্লাস, এবং দরজাটি টেম্পারড গ্লাস অ্যালুমিনিয়াম খাদ দিয়ে তৈরি করা হয়েছে দু'পাশে ডবল-ওপেনিং স্লাইডিং দরজা।

গ্রাউন্ড ড্রেনেজ সিস্টেম এবং সিভিল ওয়ার্কস (ক্রেতার দ্বারা সরবরাহিত)

প্রায় 4X5 মিটার এলাকা জুড়ে এবং প্রায় 5 মিটার উচ্চতার জায়গা জুড়ে, কাচের ঘরটি এই ভিত্তিতে সজ্জিত।স্থলটি নন-স্লিপ টাইলস দিয়ে আটকানো দরকার এবং ভূগর্ভে কমপক্ষে 200 মিমি পুরু কংক্রিট রয়েছে, যা সম্প্রসারণ স্ক্রু দিয়ে স্প্রে ফ্রেম ঠিক করতে ব্যবহৃত হয়।

দ্যস্থল নিষ্কাশন খাদহয়200 মিমিপ্রশস্ত এবং 100 মিমি গভীর।সিঙ্কের প্রান্তটি কাচের প্রাচীর থেকে প্রায় 200 মিমি দূরে।সিঙ্কের পৃষ্ঠটি তৈরি করা হয়স্টেইনলেস স্টীল 19X19MM 304বর্গাকার পাস একটি ছোট বাক্স তৈরি করুন এবং এটি সিঙ্কের উপরে রাখুন, মাটি দিয়ে ফ্লাশ করুন।সিঙ্কটি সাজানোর সময়, জলকে জলের আউটলেটে নিষ্কাশন করার জন্য প্রায় 5 ডিগ্রির একটি প্রবণতা ডিজাইন করা প্রয়োজন এবং সিঙ্কে কোনও জল জমতে হবে না।মেঝে টালি সজ্জা জন্য প্রয়োজনীয়তা একই, এবং কোন স্থির জল উত্পন্ন করা উচিত নয়।

পুল ফিল্টার সিস্টেম এবং ব্যাগ ফিল্টার সিস্টেম

পুল পরিস্রাবণ ব্যবস্থা বাইপোলার পরিস্রাবণ পদ্ধতি গ্রহণ করে, প্রথম পর্যায়টি স্যুয়েজ পুল এবং দ্বিতীয় স্তরটি পরিষ্কার জলের পুল।পয়ঃনিষ্কাশন পুলের গভীরতা হল 1500MM, এবং স্বচ্ছ জলের পুলের গভীরতা হল 1000MM৷

দ্যউদ্দেশ্যএই নকশা হয়দূষণকারী এবং স্লাজ জমা করতেপুলের মধ্যেপয়ঃনিষ্কাশন পুল এলাকাটি 1X1 মিটার গভীর এবং 1.5 মিটার গভীর, এবং এটিবৃষ্টি ঝরনার ডান দিকে।পরিষ্কার জলের পুলটি 1X1 মিটার গভীর এবং 1 মিটার গভীর এবং এটি রেইন শাওয়ার রুমের ডান দিকের সামনে অবস্থিত।

যাতেঅগ্রভাগ ব্লকেজ সম্ভাবনা কমাতে, একটি ব্যাগ ফিল্টার যোগ করা হয়.স্টেইনলেস-স্টিল ট্যাঙ্কের জলের আউটপুট প্রতি ঘন্টায় 100 টন, এবং পরিস্রাবণ অগ্রগতি 100UM।মাল্টি-লেভেল ফিল্টার ডিভাইসটি শুধুমাত্র নিশ্চিত করার জন্য যে স্প্রে করা ব্লক করা হয় না, পরীক্ষার সময়কে প্রভাবিত করে না এবং পরীক্ষার দক্ষতা উন্নত করে।

জল স্প্রে কোণ

ক) জল স্প্রে কোণ: নমুনার সমান্তরাল (দূরত্ব 500 মিমি)

খ) অগ্রভাগের জলের কলামের কোণ: 35°～40°শঙ্কু কোণ

গ) জল স্প্রে শেল্ফ: নয়টি সামঞ্জস্যযোগ্য কোণ (0-20 ডিগ্রি) সমতল, সামনে, পিছনে, বাম, ডান, ডান সামনে, বাম সামনে, ডান পিছনে, বাম পিছনে।

d) জল স্প্রে ফ্রেমের আকার: 1.8X1.2 মিটার, উচ্চতা 120mm

ঙ) জল স্প্রে এলাকা: 2.2X 1.7 মিটার

তিনটি অগ্রভাগ (হালকা বৃষ্টি, মাঝারি বৃষ্টি, ভারী বৃষ্টি)

ক) বৃষ্টির অগ্রভাগ এবং ডিভাইসের মধ্যে দূরত্ব সরানোর মাধ্যমে সামঞ্জস্য করা যেতে পারে

b) অগ্রভাগ কোণের সামঞ্জস্যযোগ্য পরিসর: 0～30°

গ) তিনটি অগ্রভাগের ব্যাস: হালকা বৃষ্টি Φ2.5 মিমি কুয়াশা, মাঝারি বৃষ্টি: ¢1 মিমি সোজা গর্ত, ভারী বৃষ্টি ¢2 মিমি সোজা গর্ত।হালকা বৃষ্টির অগ্রভাগের দূরত্ব 400X400MM, মাঝারি বৃষ্টি এবং ভারী বৃষ্টির অগ্রভাগের দূরত্ব: 100X100MM

ঘ) ইনজেকশন চাপ: ≥80-150kPa

e) শব্দের মাত্রা: ≤80dB
