ইলেকট্রিক যানবাহন পরীক্ষার সরঞ্জাম অটো রিপেয়ারের জন্য বড় ধুলো পরীক্ষার চেম্বার

জন্য বড় ধুলো চেম্বারবৈদ্যুতিক যানবাহনখুচরা যন্ত্রাংশ

সিস্টেম ওভারভিউ

বড় ধুলোর চেম্বারটি বৈদ্যুতিক ও ইলেকট্রনিক পণ্য, গাড়ি ও মোটরসাইকেলের খুচরা যন্ত্রাংশ এবং সীলগুলির সিলিং অংশ এবং আবরণ ঊর্ধ্বতন বালু এবং ধুলো প্রতিরোধ ক্ষমতা পরীক্ষা করার জন্য উপযুক্ত।ইএসএস ইনভার্টার ইত্যাদি. বিদ্যুৎ ও ইলেকট্রনিক পণ্য, গাড়ি এবং মোটরসাইকেল খুচরা যন্ত্রাংশ এবং সিলের ব্যবহার, সঞ্চয়স্থান, পরিবহন কর্মক্ষমতা বালি এবং ধুলো পরিবেশের অধীনে সনাক্ত করার জন্য।

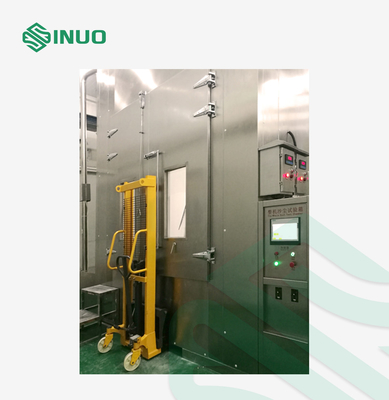

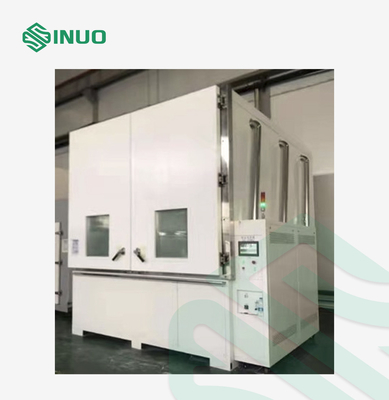

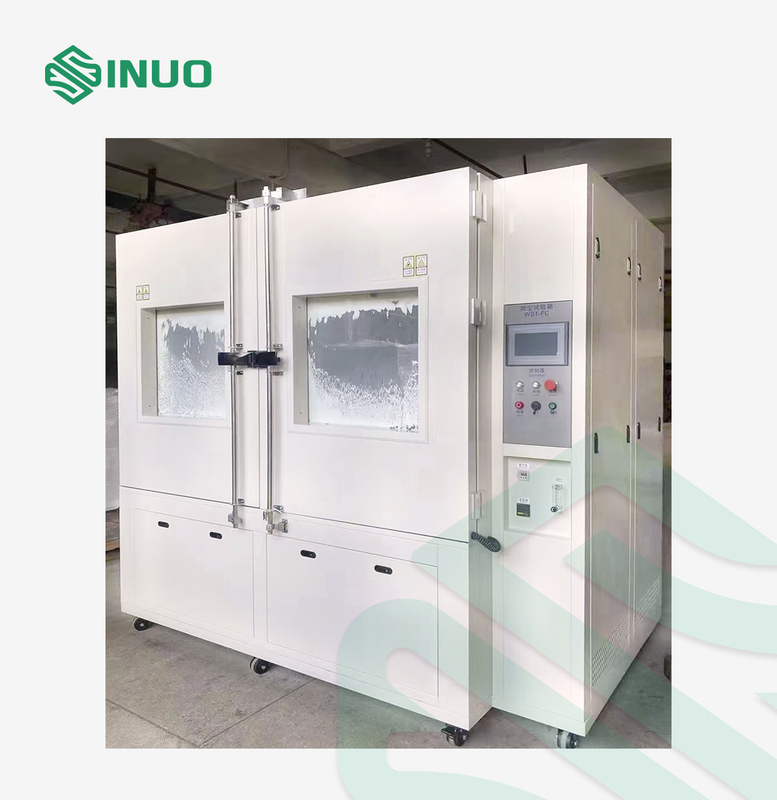

পরীক্ষার সরঞ্জামগুলি বুদ্ধিমান এবং মানবিক পিএলসি নিয়ন্ত্রণ ব্যবস্থা ব্যবহার করে, পরীক্ষার সরঞ্জামগুলির অভ্যন্তরটি উচ্চমানের এসইএস 304 স্টেইনলেস স্টিলের তৈরি, চেম্বারের দেহটি স্টেইনলেস স্টিলের তৈরি।এবং এর দরজায় বড় বড় পর্যবেক্ষণ জানালা রয়েছে।নিরাপত্তার ব্যবস্থা ভালো।

বালি এবং ধুলো পরীক্ষার চেম্বারটি আইইসি 60529 চিত্র 2 অনুসারে ডিজাইন এবং উত্পাদিত হয় এবং আইইসি 61851, আইইসি 62196, আইইসি 62752 ইত্যাদির মতো অনেক মানদণ্ডের দ্বারা প্রয়োজনীয়।

প্রযুক্তিগত পরামিতি

1সরঞ্জাম কাঠামো এবং প্রযুক্তিগতঃ

অভ্যন্তরীণ চেম্বারের আকার (মিমি): 2500×4500×3500 (গভীরতা×প্রস্থ×উচ্চতা)
বাহ্যিক আকার (মিমি): ৩৭০০×৫২০০×৪৭০০ (গভীরতা×প্রস্থ×উচ্চতা)

গেটঃ ২৮০০ মিমি × ২০০০ মিমি, ডাবল ওপেন ডোর (প্রতিটি দরজার উপর পর্যবেক্ষণ উইন্ডো সহ) । নমুনা পরিবহনের জন্য একটি রেল রয়েছে এবং 3 টন নমুনা সহ্য করতে পারে।
একক দরজার আকার (মিমি): 1000X2800

তাপমাত্রা পরিসীমাঃ RT+10°C60°C (গরম এবং ধুলো বেকিং সিস্টেম)

আর্দ্রতা পরিসীমাঃ ≤85%RH

বায়ু প্রবাহের গতিঃ ২ মিটার/সেকেন্ডের বেশি নয়

ধুলোর ঘনত্বঃ ২ ০৪ কেজি/মি৩

ধুলোর স্পেসিফিকেশনঃ শুকনো টালক পাউডার যা 75um সিট এবং 50um ব্যাসার্ধের তারের সাথে বর্গক্ষেত্রের গর্তের মধ্য দিয়ে যেতে পারে

ধুলো কম্পন সময়ঃ 1S-999H নিয়মিত

ধূলিকণা উড়িয়ে দেওয়ার সময়ঃ 1S-999H নিয়মিত

ধূলিকণা ডিহুইডিফিকেশনঃ বৈদ্যুতিক গরম করার ডিহুইডিফিকেশন

পরীক্ষার পণ্যের চাপের পার্থক্যঃ A: বায়ুমণ্ডলীয় চাপের নিচে 1.98KPa বা B: চাপের পার্থক্য নেই

সাব-বারোমেট্রিক পরীক্ষার জন্য একটি পাম্পিং এবং প্রদর্শন পরিমাপ সিস্টেম দিয়ে সজ্জিত

অপারেটিং মোডঃ প্রোগ্রাম মোড, ফিক্সড ভ্যালু মোড

কন্ট্রোল সিস্টেমঃ বড় স্ক্রিন LCD টাচ স্ক্রিন

তথ্য সংরক্ষণ এবং মুদ্রণ

সীসা গর্তঃ φ100 মিমি; সিলিং প্লাগ সহ

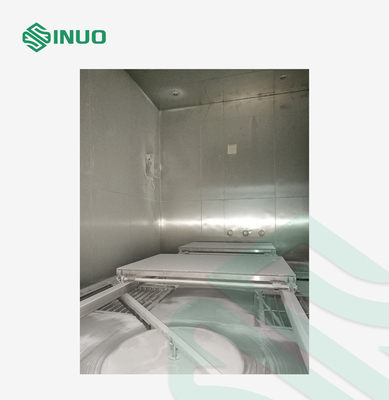

চেম্বার লাইনারঃ আমদানি করা SU304 আয়না স্টেইনলেস স্টীল ব্যবহার করে

চেম্বার শরীর স্টেইনলেস স্টীল তৈরি করা হয়

নিরাপত্তা সুরক্ষাঃ ফ্যানের অতিরিক্ত বর্তমানের জন্য এলার্ম, পাওয়ার ফেজ হ্রাস, ফেজ ক্রম সুরক্ষা; দুর্ঘটনার ক্ষেত্রে স্বয়ংক্রিয় বন্ধ এবং বিদ্যুৎ সরবরাহ বন্ধ করুন

লোড না থাকলে, একটি প্রদর্শন ফাংশন সহ তাপমাত্রা এবং আর্দ্রতা সনাক্তকরণ সিস্টেম থাকতে হবে

2টালক পাউডারকে একটি ধাতব জাল দিয়ে ফিল্টার করা উচিত।তারের ব্যাসার্ধ 50μm এবং জালের আকার 75μm। টেস্ট চেম্বারের ঘন মিটার প্রতি টাল্ক পাউডার পরিমাণ 2kg এবং ব্যবহারের সংখ্যা 20 বার অতিক্রম করা উচিত নয়।সিস্টেম পরীক্ষার চেম্বারে স্থির ধুলো একটি অভিন্ন ঘনত্ব বজায় রাখতে সক্ষম হয়.

3পরীক্ষার বিষয়ের শেলটি পরীক্ষার চেম্বারে স্থাপন করা হয়।শেলের চাপ বায়ুমণ্ডলীয় চাপের নিচে ভ্যাকুয়াম পাম্প দ্বারা রাখা উচিত।পরীক্ষার চেম্বারে বায়ু চাপ পরীক্ষার চেম্বারে চাপের পর্যায়ক্রমিক পরিবর্তন অর্জন করতে পরিবর্তন করা যেতে পারে.

4পরীক্ষার উদ্দেশ্য হল চাপের পার্থক্য ব্যবহার করে চেম্বারের বায়ুকে সরঞ্জামটিতে টেনে আনতে।পাম্পিং ভলিউমটি ডিইউটি শেলের ভলিউমের ৮০ গুণ এবং পাম্পিং গতি শেলের ভলিউমের প্রতি ঘন্টায় ৬০ গুণের বেশি নয়। কোনও পরিস্থিতিতে চাপের পার্থক্য ২ কেপিএ অতিক্রম করা উচিত নয়.

5পরীক্ষার অস্বাভাবিক হলে নিরাপত্তা নিশ্চিত করার জন্য যন্ত্রটিতে একটি জরুরি স্টপ ডিভাইস রয়েছে।

6. সিলড টেস্ট চেম্বারের ঢাকনা (দরজা) নির্ভরযোগ্যভাবে সিল করা হয়। টেস্ট চেম্বারের অভ্যন্তরীণ প্রাচীরটি পরিবাহী উপাদান থেকে তৈরি এবং স্ট্যাটিক বিদ্যুতের জমে যাওয়া এড়ানোর জন্য গ্রাউন্ড করা হয়।

7পরীক্ষার পর ধুলো পুনরুদ্ধার এবং চিকিত্সা করার কাজ এই সিস্টেমের রয়েছে।
