ব্র্যান্ড নাম: | Sinuo |
মডেল নম্বর: | SNQC1001-2B |
MOQ: | 1 |
মূল্য: | আলোচনাযোগ্য |
অর্থ প্রদানের শর্তাবলী: | টি/টি |
সরবরাহের ক্ষমতা: | 30 সেট/মাস |
EVSE বৈদ্যুতিক যানবাহন চার্জিং পয়েন্ট IPX56 বৃষ্টি পরীক্ষার সরঞ্জাম
মেনে চলা মান ও ধারা
IEC 61851-1 2017 বৈদ্যুতিক যানবাহন পরিবাহী চার্জিং সিস্টেম - অংশ 1: সাধারণ প্রয়োজনীয়তা।
IEC 60529:2013 "ঘের দ্বারা প্রদত্ত সুরক্ষা ডিগ্রী (IP কোড)" IPX5 এবং IPX6।
সরঞ্জাম ওভারভিউ
পরীক্ষার সিস্টেমটি বৃষ্টিপাতের পরিবেশের পরিস্থিতিতে নমুনা স্টোরেজ, পরিবহন এবং কাজের কর্মক্ষমতা পরীক্ষা করার জন্য ব্যবহৃত হয়।এটি বৈদ্যুতিক এবং ইলেকট্রনিক পণ্য, ল্যাম্প, বৈদ্যুতিক উপাদান, অটোমোবাইল, মোটরসাইকেল এবং অন্যান্য পণ্যগুলির জন্য উপযুক্ত এবং বৃষ্টির জলবায়ু অবস্থার অনুকরণে পণ্য এবং শারীরিক এবং অন্যান্য সম্পর্কিত বৈশিষ্ট্যগুলি পরীক্ষা করার জন্য।

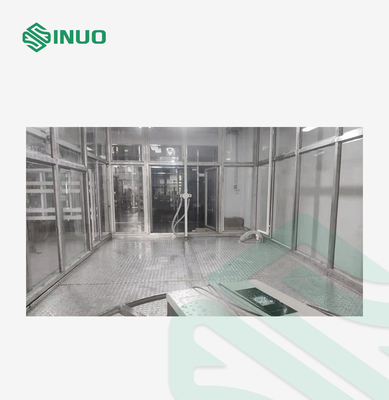

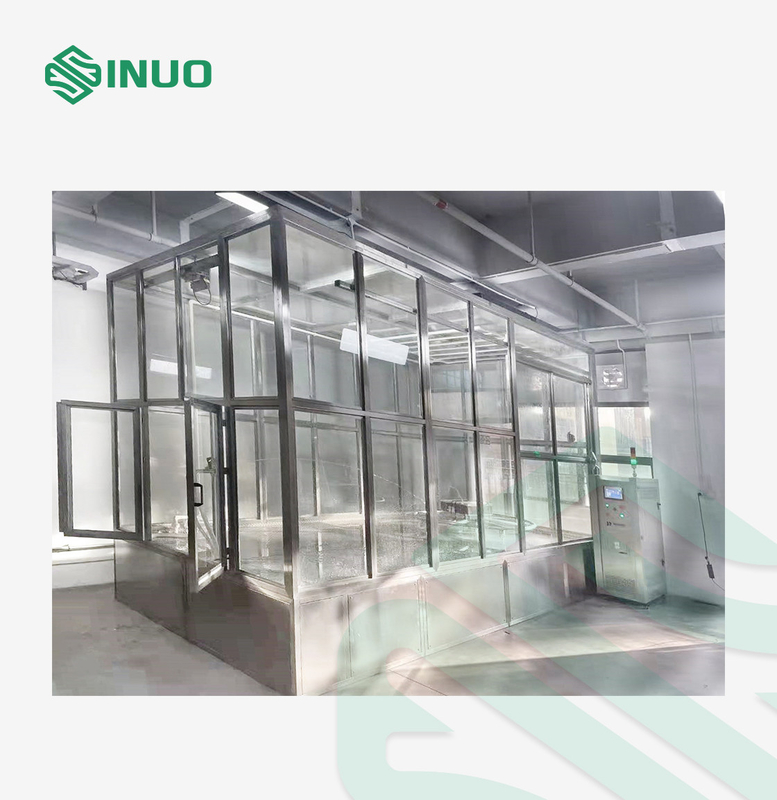

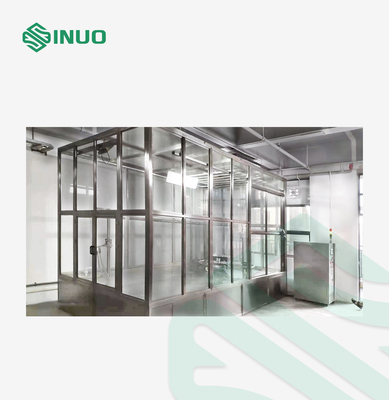

পরীক্ষার সিস্টেমে একটি পরীক্ষা বেঞ্চ, একটি জল সংরক্ষণের ট্যাঙ্ক, একটি নিয়ন্ত্রণ বাক্স, একটি টার্নটেবল, একটি জল সঞ্চালন ব্যবস্থা এবং একটি স্প্রে সিস্টেম রয়েছে।

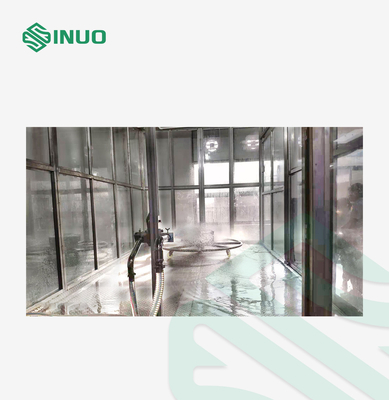

নীচে একটি জলের ট্যাঙ্ক রয়েছে যা স্টেইনলেস-স্টিল জলের পাম্পের মাধ্যমে ডান নিয়ন্ত্রণ বাক্সের ভিতরে জল পাম্প করে এবং পায়ের পাতার মোজাবিশেষের অগ্রভাগে পাঠানোর আগে এটিকে চাপ দেয়।পাম্পের আউটলেটটি ফ্লোমিটার, প্রেসার গেজ এবং সোলেনয়েড ভালভের মতো নিয়ন্ত্রণ উপাদান দিয়ে ডিজাইন করা হয়েছে;এটি একটি স্ট্রোক জল সঞ্চালন সিস্টেম ইনডোরে সজ্জিত, টার্নটেবল স্বাধীনভাবে জল স্প্রে সরঞ্জাম থেকে 2500mm দূরে ইনস্টল করা হয়.
প্রযুক্তিগত পরামিতি
সিস্টেমের আকার | 4.5*2.5*2.4m (W*D*H) |
টার্নটেবল ব্যাস | 1200 মিমি |
টার্নটেবল লোড | 500 কেজি |
ওয়াটার জেট অগ্রভাগের মাথার সংখ্যা | 2cps;IPX5 এর একটি এবং IPX6 এর আরেকটি |
পরীক্ষার দিকনির্দেশ | নমুনার দিক। |
নমুনা থেকে অগ্রভাগ দূরত্ব | 2500 ~ 3000 মিমি, অপারেটর দ্বারা নিয়ন্ত্রিত। |
অগ্রভাগ ভিতরের ব্যাস | IPX5 (গ্রেড) φ6.3 মিমি;IPX6 (গ্রেড) φ12.5 মিমি |
জলের জেট প্রবাহ | IPX5 (গ্রেড) 12.5±0.625 (L/min);IPX6 (গ্রেড) 100±5 (L/min) |
পাইপ ব্যাস | এক আধা ইঞ্চি এবং এক ইঞ্চি উচ্চ চাপ পায়ের পাতার মোজাবিশেষ |
পানির চাপ | 30~200kpa (প্রবাহ দ্বারা সামঞ্জস্য) |
টার্নটেবল গতি | 1-7R/মিনিট |
জল জেট সময় | 3,10,30,9999 মিনিট (সামঞ্জস্যযোগ্য) |
রানটাইম নিয়ন্ত্রণ | 1~9999মিনিট (নিয়ন্ত্রণযোগ্য) |
জল স্প্রে চাপ পরিমাপক | জলের চাপ প্রদর্শন করতে পারে |
নিয়ন্ত্রণ ব্যবস্থা | সিমেন্স পিএলসি |
ওয়াটার জেট সিস্টেম | এটি জলের পাম্প, জলের চাপ গেজ এবং নির্দিষ্ট অগ্রভাগ বন্ধনী নিয়ে গঠিত |
অগ্রভাগ উপাদান | স্টেইনলেস স্টীল পাইপ |
জল ট্যাংক উপাদান | মরিচা রোধক স্পাত |
বৈদ্যুতিক বক্স উপাদান | 304 স্টেইনলেস স্টীল |
