DIN 75220 বৈদ্যুতিক যানবাহন পরীক্ষার সরঞ্জাম স্পেকট্রাম সোলার সিমুলেশন রেডিয়েশন টেস্ট সিস্টেম

বৈদ্যুতিক গাড়ির ফুল স্পেকট্রাম সোলার সিমুলেশন রেডিয়েশন টেস্টিং সিস্টেম

মেনে চলা মান ও ধারা

ISO 12097-2: "রাস্তার যানবাহন-এয়ারব্যাগের উপাদান-পার্ট 2: এয়ারব্যাগ মডিউলের পরীক্ষা"

DIN 75220: "সোলার সিমুলেশন ইউনিটে অটোমোবাইল উপাদানের বয়স বৃদ্ধি"

MIL-STD 810 "এনভায়রনমেন্টাল ইঞ্জিনিয়ারিং বিবেচনা এবং পরীক্ষাগার পরীক্ষা"

IEC 60904-9 "প্রত্যাহার করা ফটোভোলটাইক ডিভাইস - পার্ট 9: সোলার সিমুলেটর কর্মক্ষমতা প্রয়োজনীয়তা"

IEC60068-2-5 "পরিবেশগত পরীক্ষা-অংশ 2-5: টেস্ট সা: স্থল স্তরে সিমুলেটেড সৌর বিকিরণ এবং সৌর বিকিরণ পরীক্ষার জন্য নির্দেশিকা"

সরঞ্জাম ওভারভিউ

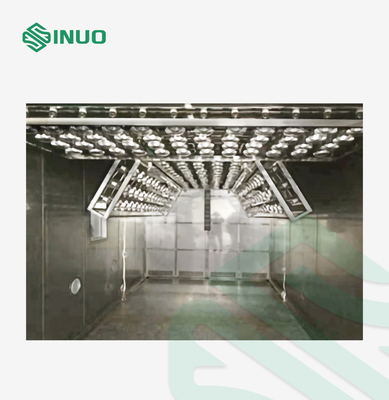

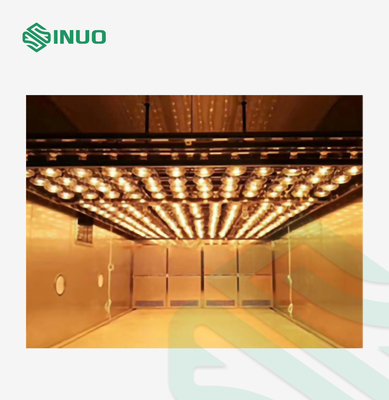

এই পরীক্ষা ব্যবস্থাটি বুদ্ধিমান নিয়ন্ত্রণ পাওয়ার সাপ্লাই, রিফ্লেক্টর ল্যাম্প হাউজিং এর অপ্টিমাইজড ডিজাইন, ওসরাম 2000W/4000W ধাতব হ্যালাইড ল্যাম্প, ক্যাবিনেট, ইলুমিন্যান্স মিটার ইত্যাদির সমন্বয়ে গঠিত, যা বিভিন্ন পরিস্থিতিতে সূর্যালোকের পরিবেশকে পুরোপুরি অনুকরণ করতে পারে।

তাপমাত্রা, আর্দ্রতা, বৃষ্টিপাত এবং তুষারপাতের মতো পরিবেশগত কারণগুলির সাথে মিলিত হয়ে, এটি পরীক্ষার নমুনার (তাপীয়, যান্ত্রিক, রাসায়নিক, বৈদ্যুতিক, ইত্যাদি) উপর সরাসরি সৌর বিকিরণের প্রভাব মূল্যায়ন করতে ব্যবহার করা যেতে পারে এবং এটিও হতে পারে। উপাদানের বিভিন্ন উপকরণের মধ্যে মিথস্ক্রিয়া প্রকাশ করতে ব্যবহৃত হয়।সিমুলেটেড সৌর বিকিরণ সিস্টেম ইলেকট্রনিক্স, উপকরণ এবং ছোট-আয়তনের নমুনা পরীক্ষা করার জন্য একা ব্যবহার করা যেতে পারে।পেশাদার ডিজাইন এবং লেআউটের মাধ্যমে একাধিক সিস্টেমকে হালকা অ্যারেতেও একত্রিত করা যেতে পারে, যা গাড়ি, ট্রাক, ফটোভোলটাইক মডিউল, ট্রেন এবং বিমানের পরীক্ষায় ব্যবহার করা যেতে পারে।

প্রযুক্তিগত পরামিতি

সিস্টেম স্ট্রাকচার

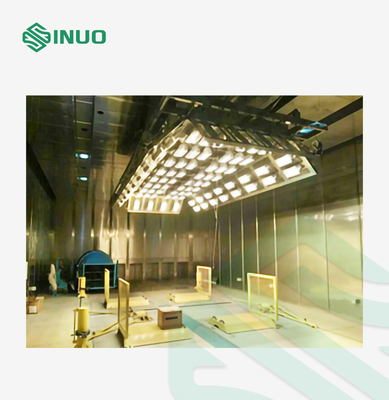

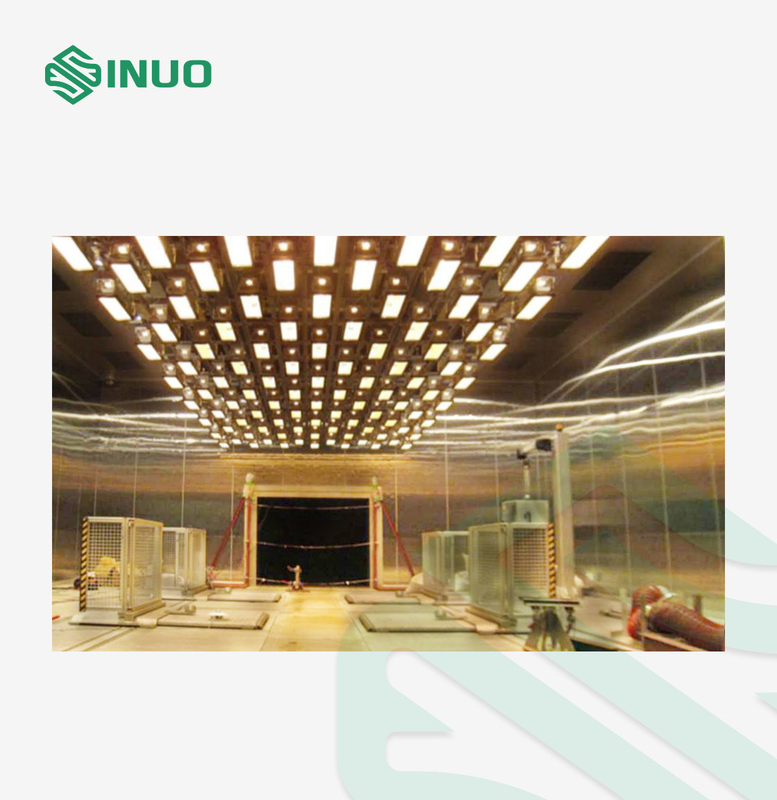

সিস্টেমটি মোট 21(3×7) সূর্যালোক সিমুলেশন ইউনিটের সমন্বয়ে গঠিত এবং প্রতিটি সূর্যালোক সিমুলেশন ইউনিটের একই শক্তি রয়েছে, যা সমানভাবে 4KW।নির্দিষ্ট বন্টন নিম্নরূপ:

চিত্রে চেম্বারের আয়তন হল 6.5m × 2.5m (দৈর্ঘ্য × প্রস্থ), এবং প্রতিটি ছোট বাক্স একটি একক সূর্যালোক সিমুলেশন ইউনিট।দৈর্ঘ্যের দিক থেকে দূরত্ব হল 1m, প্রস্থের দিক থেকে দূরত্ব হল 1.25m, এবং বিকিরণ রেফারেন্স পৃষ্ঠের উচ্চতা হল 1500mm±500mm৷

সূর্যালোক সিমুলেশন ডিভাইসের অনুদৈর্ঘ্য কেন্দ্ররেখাটি উল্লম্ব দিকে চ্যাসিস ডায়নামোমিটারের কেন্দ্ররেখার সাথে মিলিত হওয়া উচিত এবং সামগ্রিক ইনস্টলেশন অবস্থানটি চ্যাসিস ডায়নামোমিটারের পিট এলাকার উপরে।

সিস্টেম স্ট্রাকচার

সূর্যালোক সিমুলেশন ইউনিট একটি ল্যাম্প হাউজিং, মেটাল হ্যালাইড ল্যাম্প এবং বুদ্ধিমান পাওয়ার সাপ্লাই দিয়ে গঠিত।বুদ্ধিমান পাওয়ার সাপ্লাই পরীক্ষার চেম্বারের বাইরে স্থাপন করা হয়, এবং ধাতব হ্যালাইড ল্যাম্পগুলি ল্যাম্প হাউজিংয়ে ইনস্টল করা হয় এবং প্রয়োজনীয় বিকিরণ এলাকা অনুযায়ী পরীক্ষার চেম্বারে সাজানো হয়।

বাতির উৎস

বাতি উৎসের প্রধান অংশ হল স্যান্ডব্লাস্টেড অ্যালুমিনা বোর্ড উপাদান, যা প্রতিটি সূর্যালোক সিমুলেশন ইউনিটের ওজন হ্রাস করে যখন বাতির উৎসের তীব্রতা নিশ্চিত করে।প্রতিফলিত উপাদান আমদানি করা মিরর বিন দানা অ্যালুমিনিয়াম প্লেট, যার প্রতিফলন 97% পর্যন্ত, অভিন্ন প্রতিফলন এবং কোন আলোর দাগ নেই।ঘূর্ণায়মান এবং ইলেক্ট্রোপ্লেটিং প্রক্রিয়ার কারণে, প্রতিফলিত আয়নার পৃষ্ঠের উচ্চ-শক্তির কঠোরতা নিশ্চিত করা হয়, এবং পরবর্তীতে পরিষ্কার এবং মোছার কারণে প্রতিফলিততা ব্যাপকভাবে হ্রাস পায় এমন পরিস্থিতির ঘটনা ঘটে।

ইগনিশন কয়েলটি পাওয়ার সাপ্লাইতে স্থাপন করা হয়।পরীক্ষার জায়গায় ইনস্টল করা ল্যাম্পের উত্সের সমস্ত কাঠামো এবং উপাদানগুলি একটি বিস্তৃত তাপমাত্রা এবং আর্দ্রতার পরিসর সহ্য করতে পারে এবং তাপমাত্রা প্রতিরোধের -70℃~+120℃, যা ল্যাম্পের উচ্চ ভোল্টেজ প্যাকেজকেও এড়িয়ে যায় যা দীর্ঘমেয়াদী শেল উচ্চ তাপমাত্রা প্রতিরোধের বার্ধক্য প্রবণ হয়.

ধাতব হ্যালাইড বাতি

সবচেয়ে উন্নত ধাতব হ্যালাইড ল্যাম্প প্রযুক্তি গ্রহণ করুন।মডেলটি হল OSRAM HMI 4000 W/DXS এবং ধাতব হ্যালাইড ল্যাম্পের নির্দিষ্ট পরামিতিগুলি নিম্নরূপ:

বৈদ্যুতিক পরামিতি	নামমাত্র ক্ষমতা	4000W
	বাল্ব শক্তি	4000W
	স্ট্যান্ডার্ড ভোল্টেজ	200V
	বাল্ব ভোল্টেজ	200V
	বাল্ব কারেন্ট	24
ফটোমেট্রিক ডেটা	নামমাত্র আলোকিত প্রবাহ	380000LM
	না হবে	6000K
	রঙ রেন্ডারিং সূচক Ra	90
ধাতব হ্যালাইড ল্যাম্পের বর্ণালী বক্ররেখা নিজেই সৌর বর্ণালীর খুব কাছাকাছি, এবং একটি কাস্টম ফিল্টার দ্বারা সামঞ্জস্য করার পরে সূর্যালোক পুরোপুরি সিমুলেট করা যেতে পারে।বিস্তারিত বর্ণালী বক্ররেখা ডানদিকে দেখানো হয়েছে।
