IEC 61851 EVSE টেস্টিং ইকুইপমেন্ট চার্জিং স্টেশন ওয়াটারপ্রুফ টেস্ট রুম

পরীক্ষার নীতি

চার্জিং পাইলের সুরক্ষা স্তর সাধারণত IP54 বা IP65 এ পৌঁছায় এবং চার্জিং পাইলের উপর একটি ব্যাপক বৃষ্টি পরীক্ষা করা প্রয়োজন এবং সমস্ত পৃষ্ঠে জল স্প্রে করার পরীক্ষা প্রয়োজন।

যাইহোক, চার্জিং পাইলের বাহ্যিক আকারের কারণে (প্রধানত উচ্চতার সমস্যা), প্রচলিত সুইং টিউব রেইন পদ্ধতি (এমনকি যদি সবচেয়ে বড় সুইং টিউব সাইজ অবলম্বন করা হয়) ব্যবহার করে সম্পূর্ণরূপে পানি ঝরানো সম্ভব হয় না এবং সুইং টিউব। রেইন টেস্ট ডিভাইসটি নীচে একটি বড় এলাকা দখল করে, যার জন্য 4×4×4 মিটার জায়গা প্রয়োজন।

কারণটি কেবল উপস্থিতির একটি, বড় প্রশ্ন হল চার্জিং পাইল সাধারণ চার্জিং পাইল 100 কেজি পর্যন্ত, বড় 350 কেজি পর্যন্ত পৌঁছতে পারে, সাধারণ টার্নটেবল বিয়ারিং ব্যবহার করে প্রয়োজনে পৌঁছাতে পারে না, তাই বড় এলাকার একটি সেট কাস্টমাইজ করতে হবে, ভারবহন, বিকৃতি হতে পারে অবজেক্ট পর্যায়ে, এবং একটি ধ্রুবক গতিতে ঘোরানো পরীক্ষার সময় অর্জন করা যেতে পারে।

সরঞ্জাম কাঠামো:

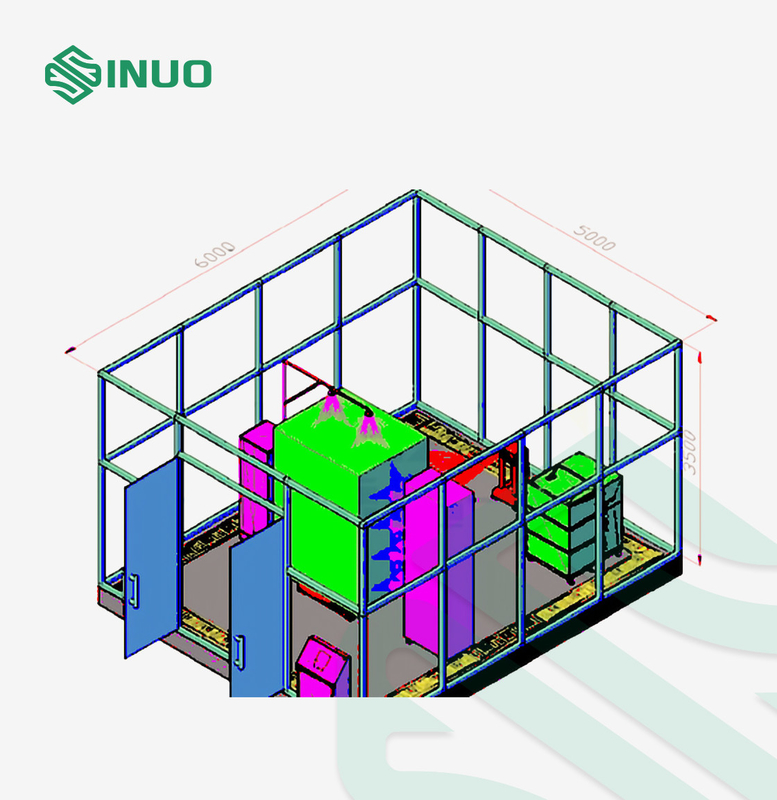

চার্জিং পাইল রেইন টেস্ট স্কিমটি মূলত রেইন ডিভাইস, ওয়াটার স্প্রে করার ডিভাইস, ওয়াটার সাপ্লাই সিস্টেম, কন্ট্রোল সিস্টেম এবং ড্রেনেজ সিস্টেম নিয়ে গঠিত।IEC60529-2013 এর প্রয়োজনীয়তা এবং চার্জিং পাইলের ইন্ডাস্ট্রি স্ট্যান্ডার্ড অনুযায়ী, IPX4 শাওয়ার সিস্টেম এবং IPX5/6 ফুল স্প্রে ডিভাইসটি ঝরনা পরীক্ষা কক্ষকে একত্রিত করার জন্য চালু করা হয়েছে।

সরঞ্জাম বৈশিষ্ট্য

1.[সমন্বিত নিয়ন্ত্রণ]কেন্দ্রীয় সমন্বিত নিয়ন্ত্রণ ব্যবস্থার মাধ্যমে, IPX4, IPX5, IPX6 তিনটি স্প্রে অবস্থা নিয়ন্ত্রণ করুন;স্বাধীন গবেষণা এবং অপারেটিং পদ্ধতির বিকাশ ব্যবহার করে, সমস্ত ফাংশন কীগুলি টাচ স্ক্রিন, পরিষ্কার ইন্টারফেসের মাধ্যমে সেট করা সহজ, পরিচালনা করা সহজ।

2.[স্বয়ংক্রিয় ধ্রুবক কারেন্ট]বুদ্ধিমান জল সরবরাহ ব্যবস্থা স্বয়ংক্রিয় ধ্রুবক কারেন্ট উপলব্ধি করতে পিআইডি রূপান্তরকারীকে গ্রহণ করে, ইলেকট্রনিক সেন্সরগুলির মাধ্যমে রিয়েল-টাইম প্রবাহ নিরীক্ষণ করে এবং এটি সরাসরি টাচ স্ক্রিনে প্রদর্শন করে।

3.[গ্লোবাল স্প্রে]4টি ঝরনা ডিভাইসের ব্যবহার সমানভাবে বিতরণ, স্প্রে এলাকা অন্তত 3 বর্গ মিটার পৌঁছতে পারে, প্রায় সম্পূর্ণরূপে চার্জিং গাদা সব বাইরের পৃষ্ঠ আবরণ (নীচে ছাড়া)।

4.[স্থানচ্যুতি সংবেদন]ঝরনা ডিভাইসের সাইড স্প্রে এবং টপ স্প্রে চার্জিং পাইলের সাথে দূরত্ব উপলব্ধি করতে পারে এবং স্ট্যান্ডার্ড প্রয়োজনীয়তাগুলি (300-500 মিমি প্রমিত দূরত্ব পরিসীমা) পূরণ করতে স্বয়ংক্রিয়ভাবে স্প্রে দূরত্ব সামঞ্জস্য করতে পারে।

5.[সুইং স্প্রে]ঝরনা সুইং স্প্রে অর্জন করতে পারে, স্প্রে পরিসীমা ±50° সামঞ্জস্যযোগ্য, সুইং ফ্রিকোয়েন্সি 1-20 বার/মিনিট।IPX5 স্প্রে বন্দুক সুইং উচ্চতা সেট করে রেঞ্জে উপরে এবং নিচে সুইং করতে পারে।

6.[লোডযোগ্য বস্তু]লোডিং প্ল্যাটফর্মটি অন্তর্নির্মিত ইনস্টলেশন গ্রহণ করে, টেবিলটি মাটির সাথে ফ্লাশ করা হয়, টেবিলটি স্লটের জন্য সংরক্ষিত থাকে এবং চার্জিং পাইলটি ফর্কলিফ্ট দ্বারা পরিবহন করা হয়, যা আনলোড করার জন্য সুবিধাজনক হতে পারে।লোডিং প্ল্যাটফর্মটি 12 মিমি পুরু ইস্পাত প্লেট দিয়ে তৈরি, এবং মৌলিক ভারবহন ক্ষমতা 1000 কেজিতে পৌঁছায়।
