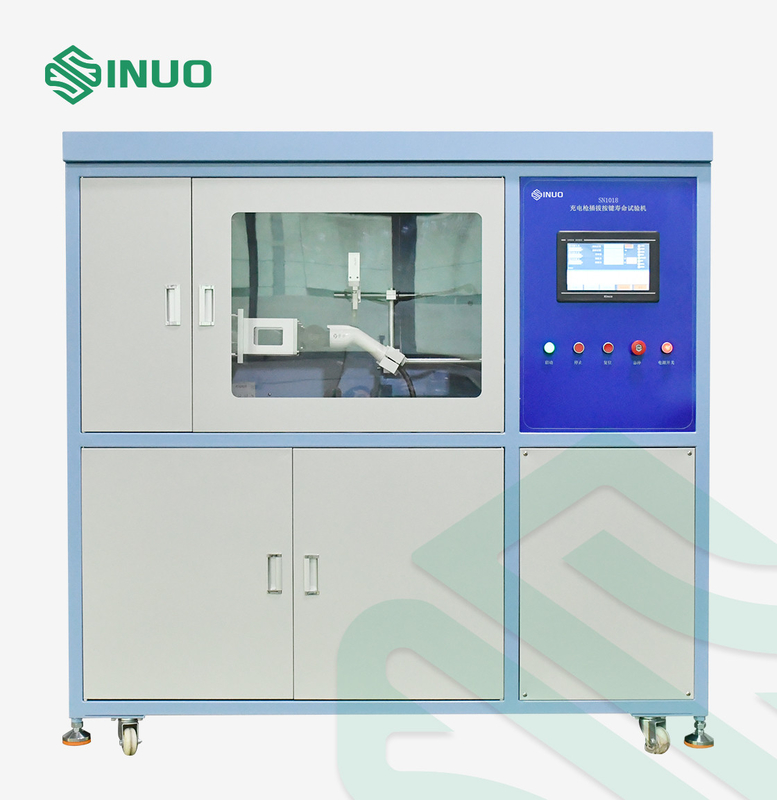

IEC62196 বৈদ্যুতিক যানবাহন চার্জিং গান প্লাগ লাইফ এবং তাপমাত্রা বৃদ্ধি পরীক্ষার সিস্টেম

IEC62196 বৈদ্যুতিক যানবাহন চার্জিং গান প্লাগ লাইফ এবং তাপমাত্রা বৃদ্ধি পরীক্ষার সিস্টেম

ব্র্যান্ড নাম:	Sinuo
মডেল নম্বর:	SNQC1018
MOQ:	1
মূল্য:	Customized
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	20 সেট/মাস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

Calibration Certificate (Cost Additional)

ফলিত স্ট্যান্ডার্ড:

IEC 62196-1Ed.4CDV 2020

আউটপুট নিয়মিত পরীক্ষা বর্তমান:

DC10 ~ 2000.0A ক্রমাগত সামঞ্জস্যযোগ্য

বর্তমান স্থিতিশীলতা:

± (2% সেট মান + 5 শব্দ)

বর্তমান নির্ভুলতা:

± (1% রিডিং + 5 ডিজিট)

কর্মশক্তি:

AC220V±10%,50Hz,20A

সরঞ্জাম ওজন:

প্রায় 450 কেজি

ভোল্টেজ স্থায়িত্ব:

(2% সেট মান + 5 শব্দ)

সন্নিবেশ সময়:

1~999.9s সেট করা যেতে পারে

প্যাকেজিং বিবরণ:

পাতলা পাতলা কাঠের বাক্স

যোগানের ক্ষমতা:

20 সেট/মাস

বিশেষভাবে তুলে ধরা:

IEC62196 বৈদ্যুতিক গাড়ির চার্জিং বন্দুক

তাপমাত্রা বৃদ্ধি পরীক্ষার সিস্টেম

প্লাগ লাইফ টেস্টিং সিস্টেম

পণ্যের বর্ণনা

IEC62196 বৈদ্যুতিক যানবাহন চার্জিং গান প্লাগ লাইফ এবং তাপমাত্রা বৃদ্ধি পরীক্ষার সিস্টেম

মেনে চলা মান ও ধারা

IEC 62196-1:2020 ক্লজ 22,23,24, IEC60309-1: 2012 ক্লজ 20,21,22, IEC60998, IEC60669 অনুসারে এই পরীক্ষার সরঞ্জাম বৈদ্যুতিক যানবাহনের জন্য উপযুক্ত।IEC61058, IEC60439, EIA-3 64-70 এবং অন্যান্য মান.

টেকনিক্যাল প্যারামিটার

ড্রাইভ ডিভাইস	সার্ভো মোটর, সীসা স্ক্রু, গাইড রেল
ডিভাইস গঠন	পরীক্ষার ডিভাইসটি অনুভূমিকভাবে স্থাপন করা হয় এবং ফ্রেমের মাধ্যমে জাতীয় মান 40mmx40mm বর্গ দ্বারা ঝালাই করা হয় এবং সিলিং প্লেটটি 1.2mm ইলেক্ট্রোলাইটিক প্লেটের CNC মেশিন দ্বারা গঠিত হয়।
নিয়ন্ত্রক	সিস্টেমটি কাজ করার জন্য একটি 15-ইঞ্চি শিল্প কম্পিউটার এবং একটি প্রোগ্রামেবল লজিক কন্ট্রোলার (PLC) লজিক ইন্টেলিজেন্ট কন্ট্রোল ডিভাইস ব্যবহার করে।
ক্ষমতা পরিসীমা	সমস্ত 2p+E, 3P+E, 3P+E+N এবং অন্যান্য স্পেসিফিকেশন, AC রেটেড কারেন্ট ≤ 250A বা DC ≤ 250A সকেট (প্লাগ) পণ্য পরীক্ষা পূরণ করতে পারে।
কর্মের গতি	প্লাগ বা সংযোগকারী সন্নিবেশ এবং প্রত্যাহারের গতি নির্বিচারে সেট করা হয় (0.1~ 0.80) m/s, যা সম্পূর্ণরূপে 0.8 ± 0.1) m/s এর প্রয়োজনীয়তা মানতে নির্দিষ্ট করে।
পরীক্ষার হার	একটি আউটলেট বা অ্যাপ্লায়েন্স ইনলেট থেকে একটি প্লাগ বা সংযোগকারী ঢোকানো এবং প্রত্যাহার করার হার প্রতি মিনিটে 7.5 স্ট্রোক
পরিচালনা পদ্ধতি	বল স্ক্রু একটি সার্ভো মোটর দ্বারা চালিত হয় এবং একটি নিঃশব্দ স্লাইড দ্বারা পরিচালিত হয়, যাতে ক্ল্যাম্পটি বাম এবং ডানে পারস্পরিক ক্রিয়া করতে পারে, যা 500N এর সর্বাধিক সন্নিবেশ শক্তি প্রদান করতে পারে
সন্নিবেশ স্ট্রোক	0~200mm নির্বিচারে সেট করা যেতে পারে (অর্থাৎ, বাম ক্ল্যাম্পের আন্দোলন চালানোর জন্য সার্ভো মোটরের স্ট্রোক), রেজোলিউশন 0.1 মিমি
ফিক্সচার বেস	একটি রৈখিক স্লাইড রেল উপরের এবং নীচের দিকের ভিতরে এবং বাইরে ব্যবহার করা হয়, যা অপারেশন চলাকালীন ফিক্সচারের সোজাতা এবং গাইডিং কাঠামোর শক্তি নিশ্চিত করতে পারে।
টেস্ট স্টেশন	1টি স্টেশন স্বাধীন
বিচারের সংখ্যা	1~999999 বার নির্বিচারে সেট করা যেতে পারে, যখন গণনা সেট মান পৌঁছায়, এটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যেতে পারে
চার্জিং বন্দুক সন্নিবেশ সময়	1~999.9s সেট করা যেতে পারে
সন্নিবেশ বল	সর্বোচ্চ 900N, উচ্চ-নির্ভুল ডিজিটাল চাপ মডিউল, কম্পিউটার কার্ভ ডিসপ্লে
অ্যালার্ম সনাক্তকরণ	"যেখানে পাস করা উচিত, যেখানে এটি থামানো উচিত" নীতি অনুসরণ করে সিস্টেমটি "পজিশন এবং স্রোত" এর যৌক্তিক সম্পর্ক অনুসারে নমুনাটি ক্ষতিগ্রস্থ হয়েছে কিনা তা বিচার করে।যখন পরীক্ষা করা নমুনা ক্ষতিগ্রস্ত হয়, ডিভাইসটি একটি শ্রবণযোগ্য এবং চাক্ষুষ অ্যালার্ম জারি করতে পারে এবং স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়
ফুটো সুরক্ষা	সরঞ্জামের নিয়ন্ত্রণ পাওয়ার ইনলেটে একটি ফুটো সুইচ ইনস্টল করুন।যখন ফুটো হয়, পুরো মন্ত্রিসভা পাওয়ার বন্ধ করতে নিয়ন্ত্রণ শক্তি কেটে দিন
ওভারকারেন্ট সুরক্ষা	সার্কিটে ওভারকারেন্ট বা শর্ট সার্কিট প্রতিরোধ করতে বর্তমান উপরের সীমা সেটিং
অতিরিক্ত ধারন রোধ	ডিভাইসের ভিতরে একটি সার্কিট ব্রেকার আছে, যা ওভারলোড হলে স্বয়ংক্রিয়ভাবে ট্রিপ করতে পারে
থ্রেশহোল্ড সুরক্ষা	সমস্ত চলমান ক্যাবিনেটের দরজা নিরাপত্তা সুরক্ষা সুইচ দিয়ে সজ্জিত করা হয়।ক্যাবিনেটের দরজা খোলা হলে, বৈদ্যুতিক শকের বিপদ থেকে অপারেটরকে প্রতিরোধ করতে পাওয়ার সাপ্লাই স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়।
জরুরী স্টপ সুইচ	পাওয়ার ক্যাবিনেটের কন্ট্রোল প্যানেলে একটি জরুরী স্টপ সুইচ রয়েছে, যা অস্বাভাবিক বা প্রয়োজনে পাওয়ার ক্যাবিনেটের আউটপুট পাওয়ার বন্ধ করতে অপারেটরের পক্ষে সুবিধাজনক।
ইন এবং আউট লিড	ইনপুট এবং আউটপুট লিড পোর্টগুলি প্রতিরক্ষামূলক কয়েল দিয়ে আবৃত থাকে যাতে তারগুলি ক্ষতিগ্রস্থ না হয়
মাত্রা	প্রায় W2000mmxD1200mmxH1800mm
ওজন	প্রায় 450 কেজি
কর্মশক্তি	AC220V±10%,50Hz,20A
প্রতিটি পরীক্ষার পরামিতি স্টোরেজ ফাংশন উপলব্ধি করতে পারে, যা আবার ব্যবহার করার সময় সরাসরি কল করা যেতে পারে, এটি পুনরায় সেট করার প্রয়োজন ছাড়াই, অপারেশনটি সহজ, ব্যবহার সুবিধাজনক এবং দক্ষতা ব্যাপকভাবে উন্নত হয়।
ম্যানুয়াল সমন্বয়;নমুনা ক্ল্যাম্পিং সহজতর করার জন্য সিস্টেমে একটি ম্যানুয়াল কন্ডিশন বোতাম রয়েছে

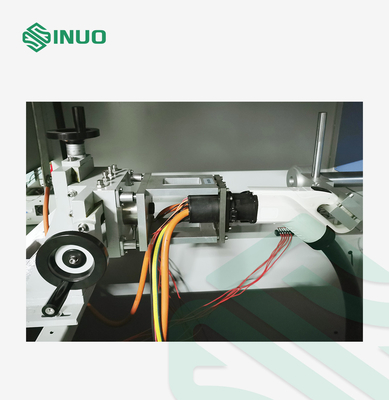

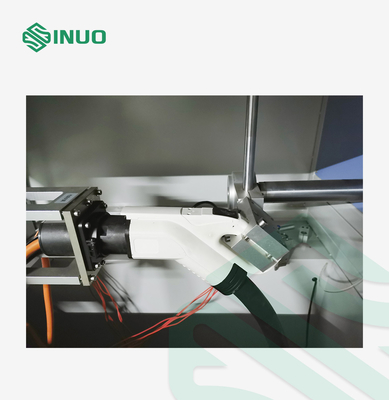

চার্জিং বন্দুকের সীট X-অক্ষ এবং Y-অক্ষ সামঞ্জস্যযোগ্য ক্ল্যাম্পগুলি গ্রহণ করে, যা 250A এর নিচে চার্জিং বন্দুক ঠিক করতে পারে (3টি ভিন্ন চার্জিং বন্দুক ফিক্সিং আসন সরবরাহ করে)
প্রতিটি সন্নিবেশের সর্বোচ্চ বল মান পরিমাপ করা যেতে পারে এবং প্রতিটি বল মান কম্পিউটারে দেখার জন্য একটি বক্ররেখায় সংগ্রহ করা যেতে পারে।
প্লাগ ক্ল্যাম্পের ক্ল্যাম্পিং পরিসীমা বর্গাকার, গোলাকার এবং φ60 মিমি বা তার বেশি।
প্রতিটি বল মান দেখার জন্য একটি টেবিল হিসাবে সংরক্ষণ করা যেতে পারে
প্লাগ-ইন লাইফ এবং লোড বক্স একই বক্সে এবং পাওয়ার সাপ্লাই অন্য বক্সে

সরঞ্জাম ওভারভিউ

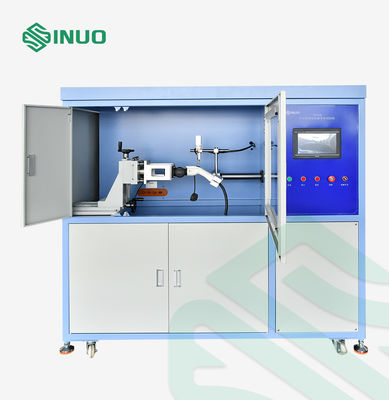

এটি বৈদ্যুতিক প্লাগ-ইন জীবন, তাপমাত্রা বৃদ্ধি পরীক্ষা এবং চার্জিং বন্দুক চার্জিং বেস স্বাধীনভাবে যোগাযোগ প্রতিরোধের পরীক্ষার জন্য উপযুক্ত।এই টেস্টিং মেশিনটি শক্তি হিসাবে সার্ভো মোটর, স্ক্রু রড, গাইড রেল ইত্যাদি ব্যবহার করে, নমুনা ধরে রাখতে কমপ্যাক্ট ফিক্সচার গ্রহণ করে এবং ইন্ডাস্ট্রিয়াল কম্পিউটার এবং আসল জাপানি প্রোগ্রামেবল লজিক কন্ট্রোলার (PLC) হল নিয়ন্ত্রণ কেন্দ্র, উচ্চতর কর্মক্ষমতা এবং সুবিধাজনক অপারেশন।অটোমেশন ডিগ্রী খুব উচ্চ.

চার্জিং পাইল প্লাগ এবং সকেট ভাঙার ক্ষমতা এবং স্বাভাবিক অপারেশন লাইফের জন্য পরীক্ষা করা হয়, যা চার্জিং পাইল প্লাগ এবং সকেটের সন্নিবেশ এবং নিষ্কাশন শক্তি পরীক্ষার জন্য ব্যবহার করা যেতে পারে, প্লাগ এবং সকেট যান্ত্রিক ক্ষতি এবং বৈদ্যুতিক ক্ষতি সহ্য করতে পারে কিনা তা মূল্যায়ন করতে। স্বাভাবিক ব্যবহার, এবং চার্জিং পাইল প্লাগ এবং সকেট পরীক্ষা করতে।ইলেকট্রনিক লকিং অ্যাকশন এবং মেকানিক্যাল লকিং মেকানিজমের নির্ভরযোগ্যতা।এটি বৈদ্যুতিক গাড়ির চার্জিং পাইলের প্লাগ এবং সকেটের জীবন পরীক্ষার জন্য একটি বিশেষ সরঞ্জাম।এটি একটি লোড দিয়ে সজ্জিত যখন লোডিং পরীক্ষার জন্য ব্যবহার করা যেতে পারে, এবং একটি সংশ্লিষ্ট নিয়ন্ত্রণ সিস্টেম দিয়ে সজ্জিত করা হয়।সরঞ্জামগুলি উন্নত পিএলসি বুদ্ধিমান নিয়ন্ত্রণ ব্যবস্থা এবং শিল্প কম্পিউটারের অপারেশন ইন্টারফেস গ্রহণ করে।প্রদর্শন আরো সঠিক;পরীক্ষার সংখ্যা, বর্তমান সময় এবং টেস্ট স্ট্রোক প্রিসেট করা যেতে পারে।পরীক্ষার গতি 50-800mm/s, এবং টেস্ট স্ট্রোক যখন প্লাগ এবং সকেট আটকে যায় বা যোগাযোগ বন্ধন বা ব্যর্থতার কারণে সংযোগ বিচ্ছিন্ন হয়, তখন একটি ফল্ট অ্যালার্ম ট্রিগার হবে৷এবং পরীক্ষার সংশ্লিষ্ট সংখ্যা রেকর্ড করুন।একটি অ্যালার্ম ঘটলে, এটি স্বয়ংক্রিয়ভাবে পরীক্ষা বন্ধ করবে।সরঞ্জাম একই সময়ে 4-পথ contactors পরিমাপ করতে পারেন.বক্স বডি স্টেইনলেস-স্টীল সিলিং প্লেট এবং অ্যালুমিনিয়াম খাদ প্রোফাইলের সমন্বয়ে গঠিত, সুন্দর চেহারা সহ;অনুরূপ পণ্যের সুবিধা, স্থিতিশীল কর্মক্ষমতা এবং সহজ অপারেশন, প্রধান পরিমাপ প্রতিষ্ঠান এবং পরীক্ষাগারগুলির প্রথম পছন্দ।

তাপমাত্রা বৃদ্ধি পরীক্ষা

আউটপুট ভোল্টেজ	DC6V
আউটপুট নিয়মিত পরীক্ষা বর্তমান	DC10 ~ 2000.0A ক্রমাগত সামঞ্জস্যযোগ্য
বর্তমান স্থিতিশীলতা পরীক্ষা করুন	± (2% সেট মান + 5 শব্দ)
বর্তমান প্রদর্শন নির্ভুলতা	± (1% রিডিং + 5 ডিজিট)
প্রতিবন্ধকতা ভোল্টেজ প্রদর্শন নির্ভুলতা	± (1% রিডিং + 5 ডিজিট)
ভোল্টেজ স্থিতিশীলতা পরীক্ষা করুন	(2% সেট মান + 5 শব্দ)
পাওয়ার অন সময়	1~999.9 সেকেন্ড
বিদ্যুৎ বিভ্রাটের সময়	1~999.9 সেকেন্ড
অন এবং অফ বার	1~999999 বার, পাওয়ার-অফ মেমরি ফাংশন সহ, সময় পৌঁছালে স্বয়ংক্রিয়ভাবে শাটডাউন
থার্মোকল তাপমাত্রা বৃদ্ধি পরীক্ষা	স্ক্যান সময় 1S
তাপমাত্রা পরিমাপ পরিসীমা	0~200℃ যথার্থতা ±0.3% পড়ার +1℃;রেজোলিউশন: 0.1℃
তাপমাত্রা পরিমাপ	16টি চ্যানেল (পরিবেষ্টিত তাপমাত্রা পরিমাপের জন্য 1 পয়েন্ট সহ)
থার্মোকল কনফিগার করুন	আমেরিকান কিউ কোম্পানি টি-টাইপ 30AWG ফিলামেন্ট থার্মোকল, দৈর্ঘ্য 2 মিটার, মোট 16
অধিগ্রহণের গতি	1 সেকেন্ড/সময়
আমাদের কোম্পানির দ্বারা স্বাধীনভাবে বিকশিত একটি তাপমাত্রা পরিমাপ মডিউল দিয়ে সজ্জিত, এটি যন্ত্রের ক্ষতি না করে, শক্তিশালী অ্যান্টি-হস্তক্ষেপ ক্ষমতা সহ বিদ্যুৎ দিয়ে পরীক্ষা করা যেতে পারে এবং কম্পিউটারে তাপমাত্রার বক্ররেখা সঠিকভাবে বর্ণনা করতে পারে।
কম্পিউটারে তাপমাত্রা এবং বক্ররেখা প্রদর্শন করুন
সফ্টওয়্যারটি পরিবেষ্টিত তাপমাত্রা চ্যানেল সেট করতে পারে এবং ডেটা সংগ্রহ করার সময় পরিবেষ্টিত তাপমাত্রা স্বয়ংক্রিয়ভাবে বিয়োগ করা যেতে পারে
কম্পিউটার নিয়ন্ত্রণের মাধ্যমে সরঞ্জামগুলি শুরু এবং বন্ধ করা যেতে পারে এবং বর্তমান, ভোল্টেজ, তাপমাত্রা এবং সময়ের বক্ররেখা একই সময়ে সংগ্রহ করা যেতে পারে, যা ব্যবহারকারীদের বিশ্লেষণ এবং ব্যবহার করার জন্য সুবিধাজনক।
লোডটি উচ্চ-পাওয়ার টিউবুলার প্রতিরোধক গ্রহণ করে, যা পর্যায়ক্রমে সামঞ্জস্য করা যেতে পারে: 1A/2A/2A/5A/10A/20A/20A/50/100A/200A/200A/500A/500A/500A 1 আউটপুট বর্তমান, যা ম্যানুয়ালি বা স্বয়ংক্রিয়ভাবে সামঞ্জস্য করা যেতে পারে

যোগাযোগ প্রতিরোধ পরীক্ষা

যোগাযোগ প্রতিরোধের পরীক্ষা পরিসীমা	0~200mΩ, রেজোলিউশন 0.01mΩ, নির্ভুলতা ±1%+3 সংখ্যা
একই সময়ে 4-উপায় প্রতিরোধের পরীক্ষা
প্রতিবার প্লাগ এবং আনপ্লাগ করার সময় একবার কন্টাক্ট রেজিস্ট্যান্স পরিমাপ করুন, আপনি প্লাগিং এবং আনপ্লাগ করার N বার পরে একবার কন্টাক্টর রেজিস্ট্যান্স পরিমাপ করতে পারেন
