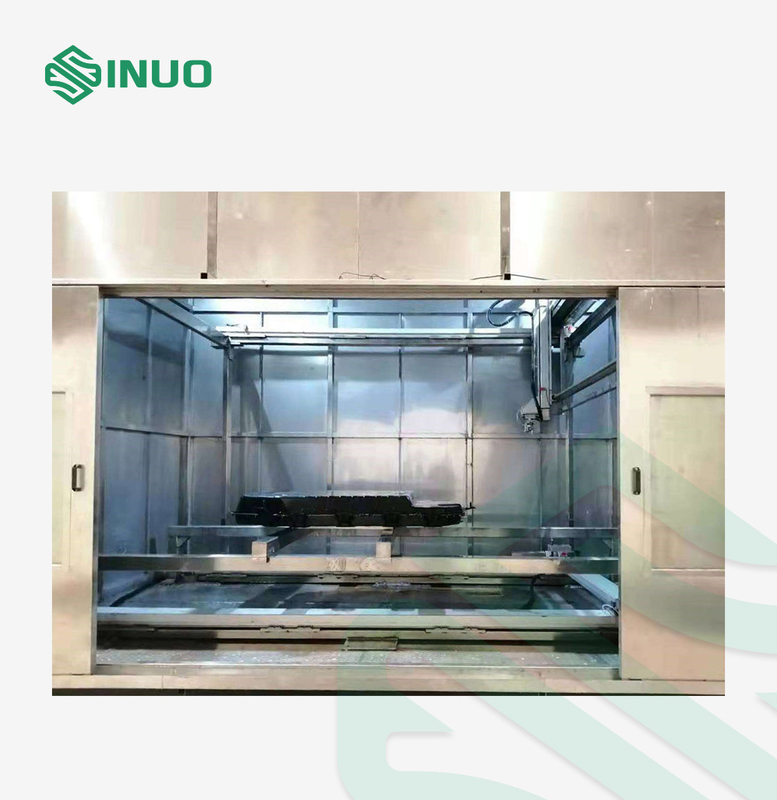

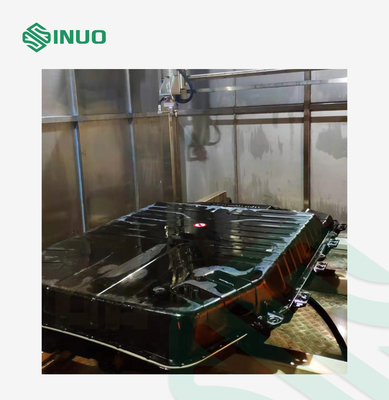

DIN40050-9 বৈদ্যুতিক যানবাহন পাওয়ার ব্যাটারি প্যাক IPX9K জলরোধী পরীক্ষা পরীক্ষাগার

DIN40050-9 বৈদ্যুতিক যানবাহন পাওয়ার ব্যাটারি প্যাক IPX9K জলরোধী পরীক্ষা পরীক্ষাগার

ব্র্যান্ড নাম:	Sinuo
মডেল নম্বর:	SN4412-36CBM
MOQ:	1
মূল্য:	Customized
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	10 সেট/মাস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

Calibration Certificate (Cost Additional)

মানসম্মত মান:

DIN40050-9, ইত্যাদি

নিয়ন্ত্রণ ব্যবস্থা:

পিএলসি এবং টাচ স্ক্রিন

ভিতরের ফ্রেমের আকার:

3000*4000*3000MM (D*W*H)

বৃহত্তম নমুনা আকার:

1500x2200x500 মিমি (DxWxH)

জল স্প্রে সময়:

30S/m³ (সেট করা যেতে পারে)

স্প্রে জল তাপমাত্রা:

RT～90℃ সেট করা যেতে পারে

জল স্প্রে চাপ:

8000～10000Kpa

জল স্প্রে প্রবাহ:

14～16L/মিনিট

প্যাকেজিং বিবরণ:

অন্যান্য

যোগানের ক্ষমতা:

10 সেট/মাস

বিশেষভাবে তুলে ধরা:

IEC60529 বৈদ্যুতিক গাড়ির ব্যাটারি প্যাক

ধারা 6.2.7 বৈদ্যুতিক গাড়ির ব্যাটারি প্যাক

ipx9k জল স্প্রে পরীক্ষা চেম্বার

পণ্যের বর্ণনা

DIN40050-9 বৈদ্যুতিক যানবাহন পাওয়ার ব্যাটারি প্যাক IPX9K জলরোধী পরীক্ষা পরীক্ষাগার

মেনে চলা মান ও ধারা

এই বৈদ্যুতিক যানবাহন পাওয়ার ব্যাটারি প্যাকটি IPX9K ওয়াটারপ্রুফ টেস্ট ল্যাবরেটরি IEC60529 ধারা 14, TOYOTA ENGINEERING STANDARD TSC1000G ধারা 6.2.7 এবং 6.2.8, DIN40050-9, ISO20653, ইত্যাদি ইলেকট্রিক গাড়ির পরীক্ষা করতে ব্যবহৃত গাড়ির প্রয়োজনীয়তার সাথে মেলে। .

প্রযুক্তিগত পরামিতি

ভিতরের ফ্রেমের আকার	300040003000MM (DWH)
বাইরের ফ্রেমের আকার	প্রায়.400050004000 MM (DWH) (গ্লাস হাউস, ড্রেনেজ চ্যানেল এবং গ্রাউন্ড ইঞ্জিনিয়ারিং ব্যবহারকারীরা নিজেরাই পরিচালনা করে)।
ব্যবহারকারীর সবচেয়ে বড় নমুনা	1500x2200x500 মিমি (HxWxL);নমুনা ওজন: 500 কেজি
সেচ ব্যবস্তা	একটি ইতালীয় উচ্চ-চাপ এবং উচ্চ-তাপমাত্রা জলের পাম্প, উচ্চ-চাপ এবং উচ্চ-তাপমাত্রা জলের চাপ গেজ, উচ্চ-চাপ এবং উচ্চ-তাপমাত্রা সোলেনয়েড ভালভ এবং উচ্চ-চাপ এবং উচ্চ-তাপমাত্রা জলবাহী পাইপ দ্বারা গঠিত।
জলের তাপমাত্রা স্প্রে করুন	RT～90℃ সেট করা যায় (RT হল পরিবেষ্টিত তাপমাত্রা)
স্প্রে কোণ	স্প্রে নমুনার সমগ্র পৃষ্ঠ আবরণ করতে পারে, এবং স্প্রে কোণ নমুনা পৃষ্ঠের লম্ব হয়.
জল স্প্রে চাপ	8000～10000Kpa
জল স্প্রে প্রবাহ	14～16L/মিনিট
অগ্রভাগ এবং নমুনার মধ্যে দূরত্ব	175±25 মিমি
জল স্প্রে সময়	30S/m2 (সেট করা যেতে পারে)
অপারেশন সময় নিয়ন্ত্রণ	1s～9999h59min59s (নিয়ন্ত্রনযোগ্য)
প্রাপ্তি পৃষ্ঠ	পণ্যের উপরে এবং পার্শ্ববর্তী দিক
জল স্প্রে চাপ পরিমাপক	জল স্প্রে চাপ প্রদর্শন করতে পারেন
নিয়ন্ত্রণ ব্যবস্থা	টাচ স্ক্রিন কন্ট্রোল সিস্টেম স্বাধীনভাবে গবেষণা এবং আমাদের কোম্পানি দ্বারা উন্নত করা হয়.
গরম করার জলের ট্যাঙ্ক (ইনকিউবেটর)	1 পিসি
নমুনা গাড়ী বহন	500 কেজি
অগ্রভাগের সংখ্যা	3 পিসি, নমুনার উপরের পৃষ্ঠে স্প্রে করার জন্য উপরে একটি ইনস্টল করা হয়েছে;নমুনার চারপাশে পৃষ্ঠ স্প্রে করার জন্য পাশে ইনস্টল করা হয়েছে;এবং নমুনার নীচের পৃষ্ঠে স্প্রে করার জন্য নীচে ইনস্টল করা চূড়ান্ত।
গতিপথ স্প্রে	জেট গতির নীতি হিসাবে চলমান এস-আকৃতির ট্র্যাজেক্টোরি নিন এবং 5 দিকে জলের স্প্রে সম্পূর্ণ করতে রোবট আর্ম ডিজাইন করতে চারটি সার্ভো মোটর ব্যবহার করুন।মৌলিক রেফারেন্স পরীক্ষার সময় হিসাবে প্রতি M2 মিটার 30S দিয়ে, পুরো ট্র্যাজেক্টোরিটি সময়টি সম্পূর্ণ করার জন্য সেট করা যেতে পারে এবং এটি 150-300S (5 বর্গ মিটার) এ সেট করা যেতে পারে।সেট করার সময়, অপারেটর পণ্যের মাত্রা, দৈর্ঘ্য, প্রস্থ এবং উচ্চতা অনুযায়ী আকার ইনপুট করতে পারে।সুশৃঙ্খল পরীক্ষার জন্য ম্যানিপুলেটর সিস্টেম স্বয়ংক্রিয়ভাবে পরীক্ষা চালানোর ট্র্যাক সম্পূর্ণ করে।পরীক্ষা শেষ হওয়ার পরে, বাহুটি আসল বিন্দুতে ফিরে আসে এবং ডিভাইসটিতে শব্দ এবং আলোর প্রম্পট থাকে।
নমুনা বসানো পদ্ধতি	1. নমুনাগুলি লোড এবং আনলোড করার জন্য একটি ফর্কলিফ্ট গ্রহণ করুন এবং ফর্কলিফ্ট গ্রাহক এটি ব্যবহারকারীর দ্বারা প্রস্তুত করবে (সরবরাহকারী স্পেসিফিকেশন প্রদান করে); 2. নমুনাগুলিকে সরঞ্জামের দরজায় তুলতে বায়বীয় যানটি গ্রহণ করুন এবং তারপরে ম্যানুয়াল নমুনা ট্রাকটিকে পরীক্ষার জায়গায় যেতে বলুন।দরজা বন্ধ হওয়ার পরে, সিস্টেমটি অনুরোধ করে যে একটি আনুষ্ঠানিক পরীক্ষা করা যেতে পারে।
বিশুদ্ধ পানির ব্যবস্থা	50L/H বিশুদ্ধ জলের সরঞ্জাম সরবরাহ করুন, গরম করার জন্য জলের উত্স সরবরাহ করুন এবং পুনর্ব্যবহার করার জন্য জল স্প্রে করুন৷
পাওয়ার সাপ্লাই	AC380V তিন-ফেজ পাঁচ-তার, 50Hz;শক্তি: প্রায় 100KW (কোন লোড নেই);আলাদাভাবে একটি 120A এয়ার সুইচ দিয়ে সজ্জিত, এয়ার সুইচটিতে অবশ্যই তারের টার্মিনাল থাকতে হবে এবং পাওয়ার কর্ডটি ≥50 বর্গ মিটার।
জল সংবহন ব্যবস্থা	1) জলের উত্স পুনর্ব্যবহৃত করা যাবে না (কারণ ব্যাটারি পরীক্ষা করার পরে জলের উত্স নোংরা হয়, এটি ব্যবহার করা জলকে স্যুয়ারেজ ট্যাঙ্কে নিষ্কাশন করার পরামর্শ দেওয়া হয়)। 2) যদি ব্যবহারকারী জল পুনর্ব্যবহারযোগ্য বিবেচনা করে, দয়া করে রিটার্ন পুল এবং পুল পরিষ্কার করুন আগে থেকেই; 3) পাইপলাইন ব্যবহারকারী অগ্রিম প্রস্তুত করতে হবে; 4) রিটার্ন পুলের আকার: 100010001500mm (DWH) 5) পরিষ্কার জলের ট্যাঙ্কের আকার: 100010001200mm (DWH) 6) জল পরিস্রাবণ ডিভাইস (ঐচ্ছিক) ব্যবহারকারীরা যদি জল পুনর্ব্যবহার করার কথা বিবেচনা করেন, অনুগ্রহ করে রিটার্ন পুল এবং পুল আগে থেকেই পরিষ্কার করুন।
জল ফিল্টার ডিভাইস (ঐচ্ছিক, খরচ অতিরিক্ত)	পরীক্ষার প্রক্রিয়ায় জল রিটার্ন পুলে প্রবাহিত হওয়ার পরে, পরিষ্কার পুলের জল পরিষ্কার পুলের জলের পাম্প দ্বারা ব্যাগ ফিল্টার ট্যাঙ্কে পাম্প করা হয় এবং ফিল্টার করা জল জলের ট্যাঙ্কে ফেরত দেওয়া হয়।
গঠন উপাদান
অগ্রভাগ	SUS 304 স্টেইনলেস-স্টীল হাইড্রোলিক পাইপ
পানির ট্যাংক	SUS 304 স্টেইনলেস-স্টীল
বৈদ্যুতিক নিয়ন্ত্রণ আনুষাঙ্গিক	স্নাইডার এবং ওমরনের মতো আন্তর্জাতিক সুপরিচিত ব্র্যান্ডগুলি গ্রহণ করুন

সরঞ্জাম ওভারভিউ

পরীক্ষার কক্ষটি একটি পরীক্ষার বেঞ্চ, একটি জল সংরক্ষণের ট্যাঙ্ক, একটি নিয়ন্ত্রণ বাক্স, একটি পণ্য ডিওয়াটারিং বাফার জোন এবং একটি স্প্রে সিস্টেম দ্বারা গঠিত।পরীক্ষার ঘরের মাত্রা ক্লায়েন্টের নির্দিষ্ট নমুনা অনুযায়ী কাস্টমাইজ করা যেতে পারে।

গরম করার পদ্ধতি:

এই সিস্টেমে উচ্চ ফ্রিকোয়েন্সিতে ব্যবহৃত হিটিং তার খুবই গুরুত্বপূর্ণ।হিটিং টিউবের অনুপযুক্ত উপাদান নির্বাচনের একটি সংক্ষিপ্ত পরিষেবা জীবন রয়েছে এবং ফানেলের শর্ট-সার্কিটের প্রবণতা রয়েছে।এটি উচ্চ প্রয়োজনীয়তা সহ ব্যবহারকারীদের জন্য অত্যন্ত অসুবিধাজনক এবং কষ্টদায়ক, এবং উত্পাদন পরিদর্শন অগ্রগতিকে গুরুতরভাবে প্রভাবিত করে।এই কারণে, কোম্পানি সিরামিক গরম করার ফ্রেম সর্বশেষ নতুন ধরনের বিকশিত হয়েছে.সিরামিক উপাদান উচ্চ তাপমাত্রা প্রতিরোধের, ভাল নিরোধক, এবং এটি ফুটো এবং শর্ট সার্কিট কারণ হবে না.মাঝখান থেকে ঢোকানো হিটিং তারটি জার্মানি থেকে আমদানি করা হয় এবং তারের ব্যাস উচ্চ তাপমাত্রা প্রতিরোধের এবং শুকনো জ্বলন্ত প্রতিরোধের সাথে পুরু।কোয়ার্টজ গ্লাস টিউব গরম করার তারের মাঝখানে ঢোকানো হয়।এর গুরুত্বপূর্ণ কাজটি হল গরম করার তারের নরম হয়ে যাওয়া এবং নিচে পড়ে যাওয়া প্রতিরোধ করা যখন হিটিং তার লাল হয়ে যায়, যার ফলে গরম করার তার এবং ভিতরের চেম্বারের ধাতুর মধ্যে যোগাযোগের কারণে শর্ট সার্কিট হয়।

DIN40050-9 বৈদ্যুতিক যানবাহন পাওয়ার ব্যাটারি প্যাক IPX9K জলরোধী পরীক্ষা পরীক্ষাগার 0

(পানির ট্যাঙ্ক গরম করার পাইপ)

DIN40050-9 বৈদ্যুতিক যানবাহন পাওয়ার ব্যাটারি প্যাক IPX9K জলরোধী পরীক্ষা পরীক্ষাগার 1

(ইতালি উচ্চ-তাপমাত্রা এবং উচ্চ-চাপের জলের পাম্প আমদানি করেছে)

DIN40050-9 বৈদ্যুতিক যানবাহন পাওয়ার ব্যাটারি প্যাক IPX9K জলরোধী পরীক্ষা পরীক্ষাগার 2

(উচ্চ-তাপমাত্রা এবং উচ্চ-চাপ ইলেকট্রনিক ফ্লোমিটার)

DIN40050-9 বৈদ্যুতিক যানবাহন পাওয়ার ব্যাটারি প্যাক IPX9K জলরোধী পরীক্ষা পরীক্ষাগার 3

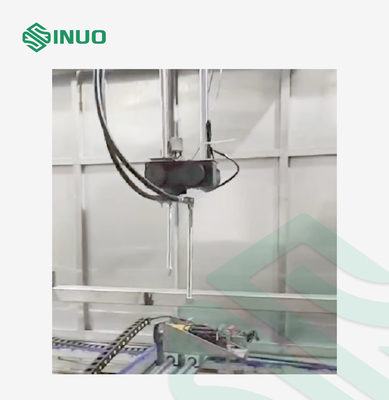

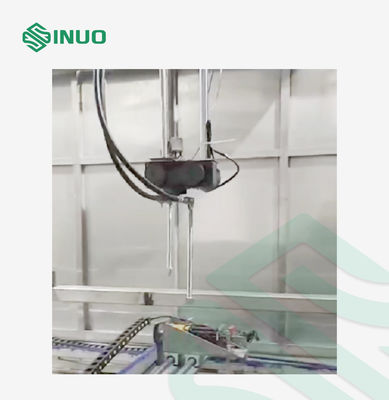

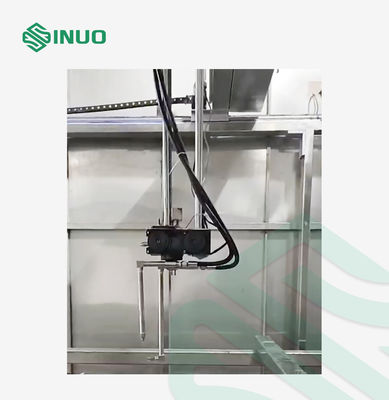

(নজল এবং নমুনা ধারক)

DIN40050-9 বৈদ্যুতিক যানবাহন পাওয়ার ব্যাটারি প্যাক IPX9K জলরোধী পরীক্ষা পরীক্ষাগার 4

(জল চাপ ক্রমাঙ্কন সেন্সর)

DIN40050-9 বৈদ্যুতিক যানবাহন পাওয়ার ব্যাটারি প্যাক IPX9K জলরোধী পরীক্ষা পরীক্ষাগার 5

(জল চাপ ক্রমাঙ্কন সেন্সর)

সরঞ্জামের প্রধান কনফিগারেশন তালিকা

নাম	ব্র্যান্ড এবং উত্স	পরিমাণ	ইউনিট
টাচ স্ক্রিন কন্ট্রোলার	সিমেন্স	1	সেট
এসি কন্টাক্টর	ফ্রান্স স্নাইডার	1	পিসি
মধ্যবর্তী রিলে	ফ্রান্স স্নাইডার	1	পিসি
ছাঁকনি	তাইওয়ান	1	পিসি
টার্নটেবল মোটর	তাইওয়ান STS	1	পিসি
সেন্সর	তাইওয়ান ফোটেক	1	পিসি
আলো সহ স্টেইনলেস স্টীল বোতাম	চীন	1	পিসি
ফিউজ	ফুজি	1	পিসি
প্রধান পাওয়ার সুইচ	ফ্রান্স স্নাইডার	1	পিসি
উচ্চ চাপ সোলেনয়েড ভালভ	ইতালি এমভি	5	পিসি
সংযোগ পাইপলাইন	304 স্টেইনলেস স্টীল জলবাহী পাইপ	5	পিসি
পিএলসি কন্ট্রোলার	সিমেন্স	1	পিসি
ইলেকট্রনিক ফ্লোমিটার	চীন	1	পিসি
ইলেকট্রনিক চাপ সেন্সর	সিনুও	1	পিসি
মোটর	তাইওয়ান STS	1	সেট
প্লাঞ্জার পাম্প	HAWK	1	পিসি
