ব্যাপক সাইক্লিক সল্ট স্প্রে জারা টেস্ট চেম্বার ASTM B117

এএসটিএম বি ১১৭বিস্তৃতচক্রীয়লবণ স্প্রেক্ষয় পরীক্ষার চেম্বার

মানদণ্ড ও শর্তাবলী মেনে চলা

এই ব্যাপক লবণ স্প্রে টেস্ট চেম্বারটি জিবি/টি১০১২৫-২০১২ অনুযায়ী নিরপেক্ষ লবণ স্প্রে টেস্ট (এনএসএস), এসিটিক এসিড লবণ স্প্রে টেস্ট, তামা ত্বরিত এসিটিক এসিড লবণ স্প্রে টেস্ট (সিএএসএস) সম্পাদন করতে পারে,এএসটিএম বি ১১৭-২০০২বিএস ৭৪৭৯ঃ1991, GM9540P, PV1210 এবং অন্যান্য মান অনুযায়ী চক্রীয় জারা পরীক্ষা করা যেতে পারে।

এই পরীক্ষার চেম্বারটি ES 5454, GJB150A, ASTM B117, ASTM B368, ASTM B380, ASTM D1735, ASTM D2247, ASTM G85 A1, GM4465P, ISO9227, DIN 50021, PV1210, NES M0007, 33 (CCT-1 পদ্ধতি) এর প্রয়োজনীয়তা পূরণ করে।ইত্যাদি.

প্রযুক্তিগত পরামিতি

সরঞ্জামের সংক্ষিপ্ত বিবরণ

এই সিস্টেমটি কন্ডিশনার চেম্বার, শুকনো হিটার, বাষ্পীভবন (রিফ্রিজারেশন), হিউমিডিফায়ার এক্সটেনশন পাইপ, সেন্ট্রিফুগাল ফ্যান ইত্যাদি নিয়ে গঠিত।উদ্দেশ্য পর্যাপ্ত মিশ্রণ পরে কন্ডিশনার চেম্বার মধ্যে শুষ্ক তাপমাত্রা এবং আর্দ্র বায়ু সামঞ্জস্য করা হয়, এবং কাজের চেম্বারে পাঠানো হয়, ফেরত বায়ু ভেন্ট প্রবেশ, চক্র পুনরাবৃত্তি, চক্র চালিয়ে যেতে সমন্বয় গহ্বর ফিরে পাঠানো।

বায়ু প্রবাহ স্প্রে পদ্ধতি এবং siphon নীতি গ্রহণ, শোষিত লবণ সমাধান নল মাধ্যমে atomized হয়, এবং atomization কণা আকার অভিন্ন হয়,যা পরীক্ষার ধারাবাহিকতা এবং স্থিতিশীলতা নিশ্চিত করতে পারে.

ব্যবহারের পরিবেশঃ

চেম্বারের বৈশিষ্ট্য

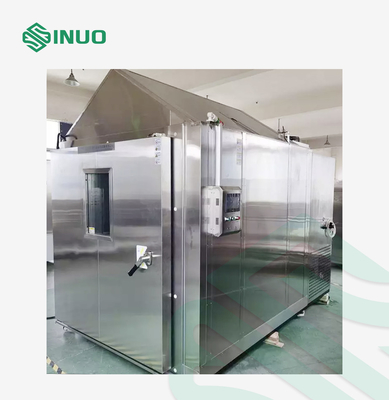

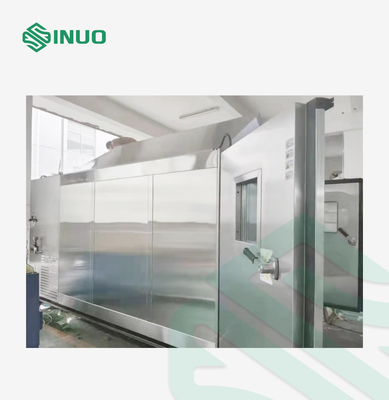

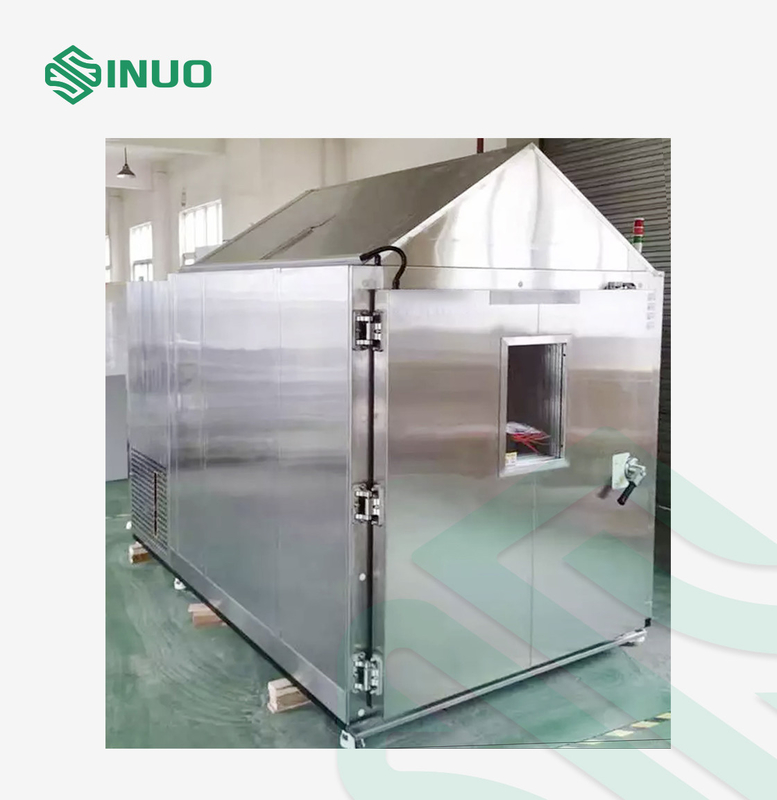

1পরীক্ষার চেম্বারের প্রধান কাঠামোঃ

1.1 পরীক্ষার চেম্বারের দেহঃ পুরোটি SUS316 স্টেইনলেস স্টিল প্লেট থেকে তৈরি, বেধ 1MM, উচ্চ তাপমাত্রা প্রতিরোধের, অ্যাসিড এবং ক্ষার প্রতিরোধের। পরীক্ষাগারের সিলড দরজা,পরিপাটি এবং সুন্দর চেহারা

1.2 লবণ দ্রবণের রিফিল ট্যাংকঃ একটি জল স্তর দৃষ্টিকোণ উইন্ডো সংযুক্ত করা হয়। পরিষ্কার করা সহজ, দ্রবণের জল স্তর পর্যবেক্ষণ করা সহজ,যে কোন সময় লবণীয় দ্রবণ পুনরায় পূরণ করতে সুবিধাজনক.

1.3 স্যাচুরেশন ব্যারেলঃ SUS304 স্টেইনলেস স্টিল ব্যারেল, উচ্চ তাপমাত্রা প্রতিরোধের এবং উচ্চ চাপ প্রতিরোধের সঙ্গে, এবং চেম্বারের ভিতরে একই আর্দ্র বায়ু সরবরাহ করে।

1.4 ল্যাবরেটরি নমুনা র্যাকঃ ভি আকৃতির ক্রেট পিপি বোর্ড স্লটযুক্ত প্রক্রিয়াকরণ থেকে তৈরি, 0 আকৃতির সাসপেনশন ক্রেট গ্লাস ফাইবার রড থেকে তৈরি, যা ক্ষয় প্রতিরোধী এবং লোড বহনকারী।পণ্যের নমুনা একটি বড় সংখ্যা স্থাপন করা যেতে পারে, পরীক্ষার প্লেট স্থাপন করার জন্য 15°, 30° সেট করা যেতে পারে।

1.5 হিউমিডিফায়ার ব্যারেলের হিউমিডিফায়ার টিউবটি স্টুডিওতে আমদানি করা হয়, এবং তারপরে স্টুডিওর ফ্যানটি সমানভাবে মিশ্রিত করতে ব্যবহৃত হয়। আর্দ্রতা শুকনো এবং ভিজা বাল্বের তাপমাত্রা হিসাবে প্রকাশ করা হয়।

1.6 এয়ার কন্ডিশনার সিস্টেমঃ এই সিস্টেমটি কন্ডিশনার চেম্বার, ড্রাই হিটার, ইভেপারেটর (রিফ্রিজারেশন), হিউমিডিফায়ার এক্সটেনশন পাইপ, সেন্ট্রিফুগাল ফ্যান ইত্যাদি নিয়ে গঠিত।উদ্দেশ্য পর্যাপ্ত মিশ্রণ পরে কন্ডিশনার চেম্বার মধ্যে শুষ্ক তাপমাত্রা এবং আর্দ্র বায়ু সামঞ্জস্য করা হয়, এবং কাজের চেম্বারে পাঠানো হয়, ফিরে বায়ু ভেন্ট, পুনরায় সেট চেম্বারে পাঠানো হয়, চক্র পুনরাবৃত্তি, চক্র চালিয়ে যেতে।

1.7 চেম্বার কভারঃ এটি স্প্রে অবস্থা পর্যবেক্ষণ করার জন্য পর্যাপ্ত শক্তি এবং অনমনীয়তা আছে। চেম্বার কভারটি বায়ুসংক্রান্ত স্ট্রট দ্বারা খোলা এবং বন্ধ করা হয়, যা সুবিধাজনক এবং বিনামূল্যে।লবণ স্প্রেটি ওভারফ্লো না করার জন্য একটি জল সিলিং কাঠামো গ্রহণ করুন. কভারটি খোলা হলে স্বয়ংক্রিয়ভাবে সুরক্ষিত হয় এবং কভারটি বন্ধ হওয়ার পরে চক্রীয় ক্ষয় পরীক্ষাটি স্বয়ংক্রিয়ভাবে ব্রেক পয়েন্ট থেকে শুরু হয়।ঢাকনা 110o ~ 120o একটি কোণ ব্যবহার করে নিশ্চিত করতে যে condensed জল পরীক্ষা টুকরা উপর drips না.

1.8 ভারসাম্যপূর্ণ নিষ্কাশন গহ্বর দিয়ে কক্ষের চাপ বাড়তে বাধা দেওয়া হয়, যাতে পরিশ্রমের সময় কর্মক্ষেত্রে বায়ু প্রবাহ অত্যধিক ব্যাহত হয় না।

1.9 চেম্বারের বাইরে লবণ স্প্রেয়ের অবসান সংগ্রহ এবং দৃশ্যমান করার জন্য একটি স্নাতক বিভাজক ফানেল দিয়ে সজ্জিত।

1.10 দুটি স্প্রে টাওয়ার রয়েছে, যা লবণ কুয়াশা বৃষ্টিপাতের চাহিদা আরও সমানভাবে এবং দ্রুত পূরণ করতে পারে।

1.১১ একটি স্বয়ংক্রিয় জল পুনরায় পূরণ ব্যবস্থা রয়েছে, যখন পানির মাত্রা খুব কম হয় তখন স্বয়ংক্রিয়ভাবে জল পুনরায় পূরণ করবে।

2. তিনটি গ্যাস সরবরাহ সিস্টেমঃ

2.1 বায়ু উৎস বায়ু সংকোচকারী দ্বারা উত্পাদিত বায়ু দ্বারা সরবরাহ করা হয় (গ্রাহক দ্বারা সরবরাহিত), যা প্রথম স্তরের বায়ু দ্বারা বিশুদ্ধ এবং ফিল্টার করা হয়,এবং দ্বিতীয় স্তরের বায়ু চাপটি স্যাচুরেটেড ট্যাঙ্কে পাঠানোর আগে নিয়ন্ত্রিত হয়.

2.2 এই পরীক্ষার চেম্বারে দুটি বায়ু চাপ নিয়ন্ত্রক ভালভ রয়েছে। যখন বায়ু সংকোচকারী দ্বারা সরবরাহিত বায়ু চাপ সংযুক্ত করা হয়,গ্যাস পাইপলাইনে প্রবেশকারী প্রথম চাপ নিয়ন্ত্রক ভালভের চাপ 0 এ সামঞ্জস্য করা উচিত.২ এমপিএ

2.3 দ্বিতীয় চাপ নিয়ন্ত্রক ভালভ (অর্থাৎ স্প্রে চাপ নিয়ন্ত্রক ভালভ) নল প্রবেশ করে, চাপটি 0.07 থেকে 0.1 এমপিএ এর মধ্যে সামঞ্জস্য করা উচিত।

2.4 নিউম্যাটিক সিস্টেমঃ স্থিতিশীল এবং নির্ভরযোগ্য আমদানিকৃত নিউম্যাটিক উপাদান।

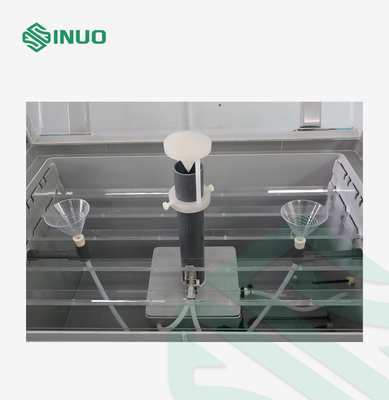

3. স্প্রে সিস্টেমঃ সহজ পরিষ্কারের জন্য ডোজটি বন্ধ করা যায়

3.1 বায়ু প্রবাহ স্প্রে পদ্ধতি গ্রহণ করুন এবং নিমজ্জিত লবণ দ্রবণটি নল দিয়ে atomizing করার জন্য siphon নীতি ব্যবহার করুন এবং atomization কণা আকার অভিন্ন হয়,যা পরীক্ষার ধারাবাহিকতা এবং স্থিতিশীলতা নিশ্চিত করতে পারে.

3.2 এটিতে নন-ক্রিস্টাল নল এবং ব্যফেল স্প্রে ডিভাইস রয়েছে। ব্যফেলের মধ্য দিয়ে ছড়িয়ে পড়ার পরে, এটি পরীক্ষার চেম্বারে অভিন্ন এবং অবাধে পড়ে।যাতে লবণ স্প্রে এর precipitation নির্দিষ্ট মান পৌঁছায়.

3.3 স্প্রে করার আগে স্যালুনটি প্রিহিটিং ট্যাঙ্কে প্রিহিটিং স্টোরেজ ট্যাঙ্কের মাধ্যমে ইনজেক্ট করা হয়, প্রিহিট করা হয় এবং তারপর ডোজলে প্রবেশ করা হয়।ধ্রুবক তাপমাত্রা পরে কাজ কক্ষ তাপমাত্রা কম্পন ছোট.

3.4 লবণ স্প্রে জমাট বাঁধার পরিমাণঃ নজলের আকার অনুযায়ী চাপ ১-২ মিলি/৮০ সেমি/ঘন্টা (প্রায় ১৬ ঘন্টা)¢ বফেল প্লেট কোণ লবণ স্প্রে পরিমাণ নিয়ন্ত্রণ করতে সামঞ্জস্য করা যেতে পারে, যাতে লবণ কুয়াশার পরিমাণ ১-২ মিলি/সিএম২.

3.5 স্প্রে চাপ 0.8-1.MPa এ সামঞ্জস্য করা যেতে পারে।

4রেফ্রিজারেশন সিস্টেম:

রেফ্রিজারেশন সিস্টেমের নকশায় শক্তি নিয়ন্ত্রণ প্রযুক্তি প্রয়োগ করা হয়, যা রেফ্রিজারেশন ইউনিটের স্বাভাবিক কাজ নিশ্চিত করতে পারে।

এটি হিমায়ন সিস্টেমের শক্তি খরচ এবং শীতল ক্ষমতা কার্যকরভাবে সামঞ্জস্য করতে পারে যাতে হিমায়ন সিস্টেমটি সর্বোত্তম অপারেটিং অবস্থায় থাকে।ভারসাম্যপূর্ণ তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রণ (বিটিএইচসি) পদ্ধতি ব্যবহার করে, ঠান্ডা সিস্টেমের ক্রমাগত কাজ করার ক্ষেত্রে,নিয়ন্ত্রন ব্যবস্থা সেট তাপমাত্রা পয়েন্ট অনুযায়ী PID স্বয়ংক্রিয় হিসাব আউটপুট মাধ্যমে হিটার আউটপুট নিয়ন্ত্রণ করে, এবং অবশেষে একটি গতিশীল ভারসাম্য অর্জন করে।

4.১ কন্ডেনসারঃ বায়ু-শীতল কন্ডেনসার।

4.২ বাষ্পীভবনঃ ফিনিংযুক্ত তাপ এক্সচেঞ্জার।

4.৩ সোলিনয়েড ভালভ: ওম্রন।

5কন্ট্রোল সিস্টেম:

5.১ তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রক

● ডিসপ্লেঃ ৭ ইঞ্চি রঙিন এলসিডি ডিসপ্লে। অপারেশন মোডঃ স্থির মান বা প্রোগ্রাম।

● সেটিং পদ্ধতিঃ ইংরেজি মেনু, টাচ স্ক্রিন ইন্টারেক্টিভ ইন্টারফেস ইনপুট। প্রোগ্রাম ক্ষমতাঃ 120 গ্রুপ এবং 1200 পরীক্ষা প্রোগ্রাম সংরক্ষণ করা যেতে পারে।

● প্রোগ্রামের দৈর্ঘ্যঃ প্রোগ্রামের প্রতিটি গ্রুপে সর্বাধিক 99 টি সেগমেন্ট থাকতে পারে। চক্র সময়ঃ প্রতিটি প্রোগ্রাম সেগমেন্ট 999 বার চক্র করা যেতে পারে।

● সেটিং রেঞ্জঃ

△তাপমাত্রাঃ -১০০°C+২০০°C,

△ আর্দ্রতাঃ ০ ০১০০% আরএইচ,

△সময়ঃ ০.৯৯ ঘন্টা ৫৯ মিনিট।

● রেজোলিউশনঃ তাপমাত্রাঃ ০.১°C, আর্দ্রতাঃ ০.১%RH, সময়ঃ ০.১ মিনিট।

● ইনপুটঃ পিটি১০০ প্ল্যাটিনাম প্রতিরোধ ক্ষমতা।

● যোগাযোগ ফাংশনঃ এই নিয়ামকটি RS232/485 ইন্টারফেস দিয়ে সজ্জিত (বিকল্পভাবে ইউএসবি ইন্টারফেস মডেল নিয়ামক দিয়ে সজ্জিত, যা ডেটা এক্সপোর্ট এবং সঞ্চয় করতে পারে) ।

● অন্যান্য ফাংশনঃ সরঞ্জামটিতে একাধিক অ্যালার্ম সুরক্ষা ফাংশন রয়েছে যেমন অতিরিক্ত তাপমাত্রা, ফ্যান অতিরিক্ত গরম, অতিরিক্ত বর্তমান ইত্যাদি।নিয়ামক ত্রুটি স্ব-নির্ণয় ফাংশন নিশ্চিত করতে পারেন যে একবার সরঞ্জাম অস্বাভাবিক, প্রধান উপাদানগুলির পাওয়ার সাপ্লাই বন্ধ হয়ে যাবে এবং একই সময়ে একটি অ্যালার্ম সংকেত পাঠানো হবে।

5.2পরিমাপ তথ্য সংগ্রহঃ PT100 প্ল্যাটিনাম প্রতিরোধের।

5.3. অন্যান্য নির্বাহী উপাদানঃ ফরাসি "Schneider" এসি যোগাযোগকারী, সুইচ, বোতাম, Omron ছোট রিলে এবং অন্যান্য বিখ্যাত ব্র্যান্ড পণ্য।

5.4 গরম করার ট্যাংকের তরল প্রসারণের জন্য নিরাপত্তা তাপমাত্রা নিয়ন্ত্রক 0-120°C

5.5 স্যাচুরেটেড এয়ার ট্যাঙ্কের তরল সম্প্রসারণ নিরাপত্তা তাপমাত্রা নিয়ন্ত্রক 0-120°C।

5.6 প্রাথমিক চাপের সুনির্দিষ্ট সমন্বয়ঃ বায়ু ফিল্টার অন্তর্ভুক্ত।

5.7 চাপ পরিমাপঃ ৫ কেজি/সেমি২

6নিরাপত্তা সুরক্ষা ডিভাইসঃ

6.1 যখন পানির মাত্রা কম থাকে তখন স্বয়ংক্রিয়ভাবে পাওয়ার সাপ্লাই ডিভাইসটি বন্ধ করে দেয়

6.২ অতিরিক্ত তাপমাত্রার জন্য স্বয়ংক্রিয়ভাবে পাওয়ার অফ করার ডিভাইস

6.3 শব্দ ও আলোর বিপদাশঙ্কা ডিভাইস

6.4 স্যাচুরেটেড ট্যাংক ওভার-টেম্পারেচার সুরক্ষা

6.5 লবণ তরলের নিম্ন পানির মাত্রার সতর্কতা ডিভাইস

6.6 রেফ্রিজারেশন কম্প্রেসার এর ওভারপ্রেস অ্যালার্ম

6.7 বিশুদ্ধ পানির স্তরের চিহ্ন এবং অ্যালার্মের অভাব
