ইভি লিথিয়াম আয়ন ব্যাটারি টেস্টিং ইকুইপমেন্ট UL 2580 সেল ভাইব্রেশন টেস্টিং ইকুইপমেন্ট

UL 2580 ইলেকট্রিক রোড ভেহিকেল লিথিয়াম-আয়ন ব্যাটারি সেল ভাইব্রেশন টেস্টিং ইকুইপমেন্ট

মেনে চলা মান ও ধারা

UL 2580:2020 বৈদ্যুতিক যানবাহন Annex B2.1 এবং Annex B3.6-এ ব্যবহারের জন্য নিরাপত্তা ব্যাটারির জন্য স্ট্যান্ডার্ড

IEC60335-2-24:2012ধারা 21.101

IEC 62133-2012ধারা7.2.2

GB/T31485,EN,UN38.3,UL 2054,QC/T 744-2006,QC/T 743-2006

সরঞ্জাম ওভারভিউ

নমুনা এবং সীমাবদ্ধতা:ব্যাটারি, ব্যাটারি প্যাক, রেফ্রিজারেটর কম্প্রেসার, R134a, বৈদ্যুতিক সংকোচকারী, গাড়ী মাফলার, গাড়ী নিষ্কাশন পাইপ, গাড়ী ড্যাশবোর্ড, গাড়ী গ্যারেজ সমাবেশ, গাড়ী স্কাইলাইট, গাড়ী এয়ার কন্ডিশনার জন্য সব ধরনের স্বয়ংচালিত এয়ার কন্ডিশনার জন্য রেফ্রিজারেশন কম্প্রেসার।

আবেদন:এটি সমস্ত ধরণের ওয়ার্কপিসের কম্পন পরীক্ষা করতে ব্যবহৃত হয়, ওয়ার্কপিসের পরামিতি যেমন কম্প্রেসারগুলি রেফ্রিজারেটেড, ইনপুট পাওয়ার, শব্দ ইত্যাদি পরীক্ষার পরে স্ট্যান্ডার্ড প্রয়োজনীয়তা অতিক্রম করতে পারে না।

পরীক্ষার নীতি: এনার্জাইজেশন কন্ডাকটরকে ইলেক্ট্রোম্যাগনেটিক বলের চৌম্বক ক্ষেত্রের প্রভাবে সরানো হয়।ইলেক্ট্রোম্যাগনেটিক ভাইব্রেটিং প্ল্যাটফর্মে গতিশীল যখন বিকল্প বর্তমান সংকেত দ্বারা চৌম্বকীয়ভাবে উত্পন্ন হয়, তখন একটি কম্পন আন্দোলন তৈরি হয়।

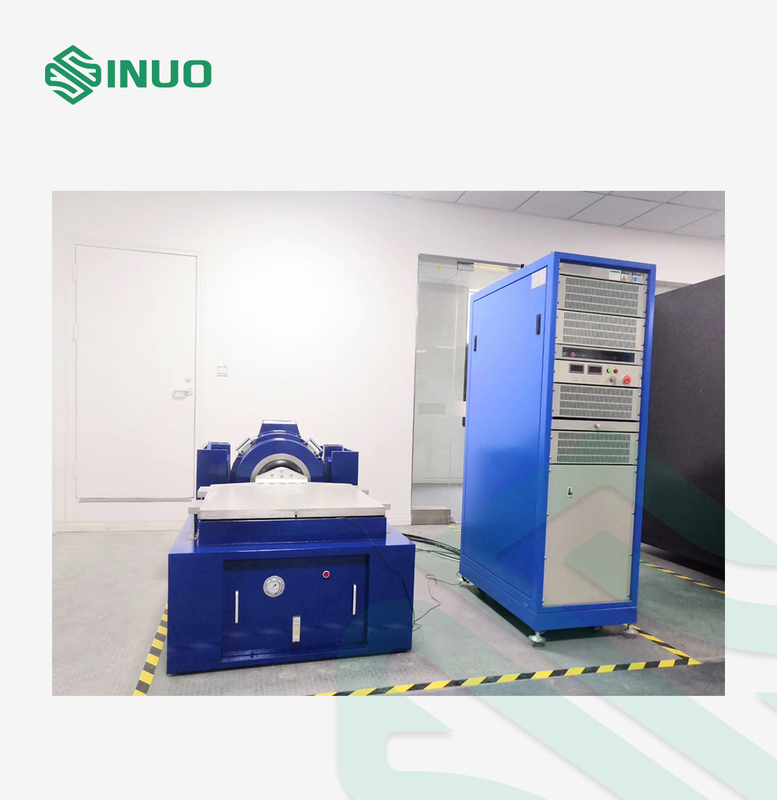

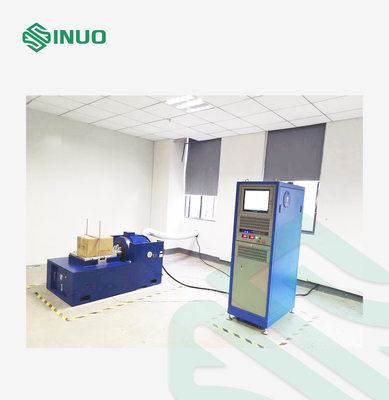

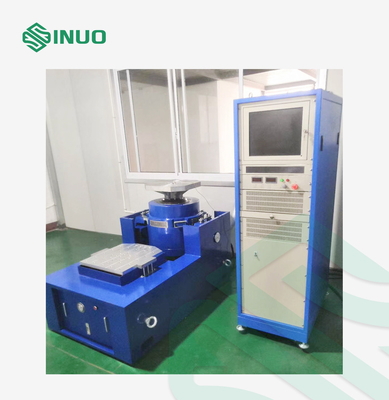

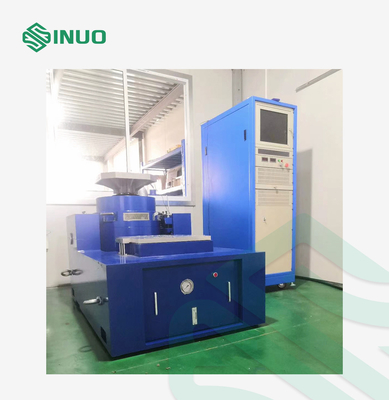

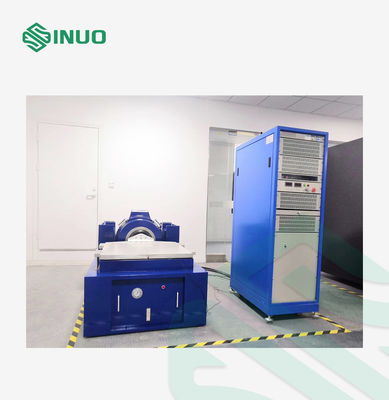

গঠন:ভাইব্রেশন টেস্ট সিস্টেমে চারটি অংশ থাকে: কম্পন টেস্ট টেবিল, পাওয়ার এম্প্লিফায়ার, কন্ট্রোলার এবং কুলিং ফ্যান।

1. কম্পন টেবিল: গতি: বৈদ্যুতিক কম্পন পর্যায়ের সবচেয়ে গুরুত্বপূর্ণ অংশ একটি গতিশীল, এবং এটি একটি কার্যকলাপ সিস্টেম।কিভাবে গতিশীল কাজ করে?এটি ড্রাইভ রিং-এ ড্রাইভ রিং দ্বারা উত্পন্ন ওয়ার্কিং এয়ার গ্যাপে স্থাপন করা হয়, যাতে ড্রাইভ কয়েলটি ফ্রি আপ এবং ডাউন কম্পন দ্বারা চালিত হতে পারে।এটি গতিশীল বৃত্তের কাজ।

2. চৌম্বক কয়েল: বৈদ্যুতিক স্পন্দিত টেবিল উত্তেজনা কয়েল একটি উপরের এবং উত্তেজনাপূর্ণ ফলো-আপে বিভক্ত, উভয়ই গতিশীল সহ দুটি পারস্পরিক লম্ব চৌম্বক ক্ষেত্রের সমন্বয়ে গঠিত, কয়েলটি চুম্বক আবেশন উৎপন্ন করার জন্য কাটা হয় শক্তিকরণগতিশীল এবং উত্তেজনার মধ্যে পারস্পরিক কাটার জন্য প্রয়োজনীয় একচেটিয়া শক্তি হল কম্পনকারী টেবিল।

3. পাওয়ার পরিবর্ধক অংশ: পাওয়ার পরিবর্ধক বৈদ্যুতিক কম্পন পরীক্ষা সিস্টেমের একটি গুরুত্বপূর্ণ অংশ, কর্মক্ষমতা এবং কম্পন টেবিল সরাসরি কম্পন পরীক্ষা সিস্টেমের সামগ্রিক কর্মক্ষমতা সম্পর্কিত।পাওয়ার এম্প্লিফায়ারের বিকাশে তিনটি প্রজন্মের অভিজ্ঞতা হয়েছে: ইলেকট্রনিক টিউব পাওয়ার এম্প্লিফায়ার, ট্রানজিস্টর লিনিয়ার পাওয়ার এম্প্লিফায়ার, সুইচ টিউব পাওয়ার এম্প্লিফায়ার।ইলেকট্রনিক টিউব পাওয়ার এম্প্লিফায়ার বর্তমানে খুব কমই ব্যবহৃত হয়, ট্রানজিস্টর লিনিয়ার পাওয়ার এম্প্লিফায়ারের রূপান্তর দক্ষতা সাধারণত প্রায় 50% হয়, যখন অন্যান্য শক্তি তাপ শক্তিতে রূপান্তরিত হয়, শুধুমাত্র কম রূপান্তর দক্ষতা নয়, তাপ অপচয়ও একটি বড় সমস্যা। , সুইচিং টিউব পাওয়ার এম্প্লিফায়ার পাওয়ার ফিল্ড ইফেক্ট টিউব গ্রহণ করে, ক্ষতি খুব কম, দক্ষতা 90% এর বেশি, আমাদের সুইচিং টিউব পাওয়ার এম্প্লিফায়ার বর্তমানে 95% এর বেশি।

4. পাওয়ার এম্প্লিফায়ারের কাজের নীতি: থ্রি-ফেজ অল্টারনেটিং কারেন্টকে পাওয়ার ফ্রিকোয়েন্সি ট্রান্সফরমার থেকে বিচ্ছিন্ন করা হয়, স্টেপ-ডাউন ফিডিং থ্রি-ফেজ ফুল ব্রিজ ফিল্টার, তারপর ক্যাপাসিটর দ্বারা এইচ-ব্রিজ ট্রান্সফরমারে একটি কম স্ট্রাইপযুক্ত ডিসি পাওয়ার সোর্স পান। ফিল্টারিং, আউটপুট ভোল্টেজ তরঙ্গ সাধারণ ছাঁচ এবং সাধারণ মোড চোক পরে কম্পন টেবিলে আউটপুট হয়।

5. কন্ট্রোল ইউনিট: আমাদের মূল পণ্য Venzo সিরিজের কম্পন কন্ট্রোলার একটি চমৎকার নিয়ামক, যা খরচ-কার্যকর, এটি সমস্ত ধরণের কম্পন টেবিল (বৈদ্যুতিক বা জলবাহী কম্পন টেবিল, ইত্যাদি) নিয়ন্ত্রণ করার ক্ষমতা।আন্তর্জাতিক উন্নত ডিএসপি ফ্রেম এবং নিয়ন্ত্রণ অ্যালগরিদম, 32-বিট ফ্লোটিং পয়েন্ট 450MHz ডিএসপি প্রসেসর, উচ্চ কর্মক্ষমতা 24-বিট ADC, 130 dB গতিশীল পরিসীমা 32 পর্যন্ত গ্রহণ করুন, নির্ভরযোগ্য নিয়ন্ত্রণ গুণমান নিশ্চিত করুন।একই সময়ে, যন্ত্রটি আপনাকে সবচেয়ে ব্যাপক কম্পন নিয়ন্ত্রণ সফ্টওয়্যার মডিউল প্রদান করতে পারে, যার মধ্যে রয়েছে: র্যান্ডম, সাইনুসয়েডাল, ক্লাসিক ইমপ্যাক্ট, রেজোন্যান্স সার্চ এবং রেসিডেন্ট, ইমপ্যাক্ট রেসপন্স স্পেকট্রাম কন্ট্রোল, সাইনোসয়েডাল র্যান্ডম, সাইন প্লাস সাইনোসয়েডাল, এলোমেলো প্লাস র্যান্ডম, লম্বা তরঙ্গরূপ গণভোট এবং অন্যান্য অক্জিলিয়ারী ফাংশন.প্রতিটি কার্যকরী মডিউল মৌলিক ফাংশন এবং ঐচ্ছিক বৈশিষ্ট্য প্রদান করে, ব্যবহারকারীরা তাদের প্রয়োজনীয়তা অনুযায়ী পছন্দসই ফাংশন কাস্টমাইজ করতে পারেন।সহজ অপারেশন, সমৃদ্ধ নিয়ন্ত্রণ ফাংশন, বর্ধিত বিশ্লেষণ ফাংশন এবং রিপোর্টিং ফাংশন, হার্ডওয়্যার এবং হার্ডওয়্যার আপগ্রেড করা সহজ এবং উচ্চ নির্ভরযোগ্যতা, তাই আমাদের কোম্পানির কম্পন নিয়ামক সাশ্রয়ী।

পরিবেশ ব্যবহার করুন:

1. সিস্টেম পাওয়ার সাপ্লাইয়ের তিন-ফেজ পাওয়ার সাপ্লাই: AC380V±10%/50Hz 30KW

2. তাপমাত্রা পরিসীমা:0℃～40℃

3. আর্দ্রতা পরিসীমা:0-90%, প্রকাশ করা হয়নি

4. ইনস্টলেশনের জায়গা সমতল স্থল, কোন ক্ষয়কারী গ্যাস, কম ধুলো, এটি একটি শীতাতপনিয়ন্ত্রণ থাকা ভাল.

5. কম্পন পরীক্ষা সিস্টেম একটি পরীক্ষাগার উৎসর্গীকৃত স্থল সঙ্গে সজ্জিত করা আবশ্যক.গ্রাউন্ড-গ্রাউন্ড রেজিস্ট্যান্স 4Ω এর কম।

6. ব্যবহারকারীদের সংশ্লিষ্ট স্প্রেডার, ফর্কলিফ্ট প্রস্তুত করা উচিত।

প্রযুক্তিগত পরামিতি
