IEC 60529 ওয়াটার স্প্রে ইনগ্রেস প্রোটেকশন টেস্ট ইকুইপমেন্ট IPX1 IPX6 ময়েশ্চার চেম্বার

IEC 60529 IPX1 থেকে IPX6 ওয়াটার ইনগ্রেস ময়েশ্চার টেস্টিং চেম্বার

মেনে চলা মান ও ধারা

IEC60529:2013 "ঘের দ্বারা প্রদত্ত সুরক্ষার ডিগ্রী (IP কোড)" IPX1, IPX2, IPX3, IPX4, IPX5 এবং IPX6

সরঞ্জাম ওভারভিউ

পরিবেশ ব্যবহার করুন:

পাওয়ার সাপ্লাই: AC220V±5%/50Hz, 10KVA, অথবা ক্লায়েন্টের স্থানীয় পাওয়ার সাপ্লাই প্রয়োজনীয়তা মেলে।

স্থান ব্যবহার করুন: তাপমাত্রা 15-35 ° C, আপেক্ষিক আর্দ্রতা 25%-75%, বায়ুমণ্ডলীয় চাপ 86 ~ 106kpa (860 mbar -1060 mbar), সেখানে আলো এবং জলরোধী ফুটো সুইচ (বা সকেট) দিয়ে সজ্জিত করা উচিত, মাটির প্রয়োজন সমতল হতে হবে, এবং জল গ্রহণ এবং নিষ্কাশন ফাংশন ভাল হতে হবে।

জলের উত্স: অমেধ্য ছাড়া পরিষ্কার জল বা কলের জল, জল পরিষ্কারের ফিল্টার দিয়ে সজ্জিত।

নমুনা এবং সীমাবদ্ধতা:বৈদ্যুতিক এবং ইলেকট্রনিক পণ্য, অটোমোবাইল, মোটরসাইকেলের যন্ত্রাংশ, গৃহস্থালীর যন্ত্রপাতি, যোগাযোগ পণ্য, বহিরঙ্গন আলো এবং সংকেত ডিভাইস ইত্যাদি।

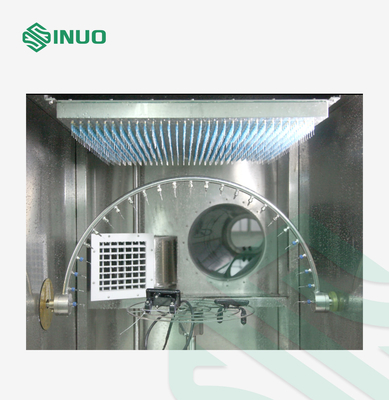

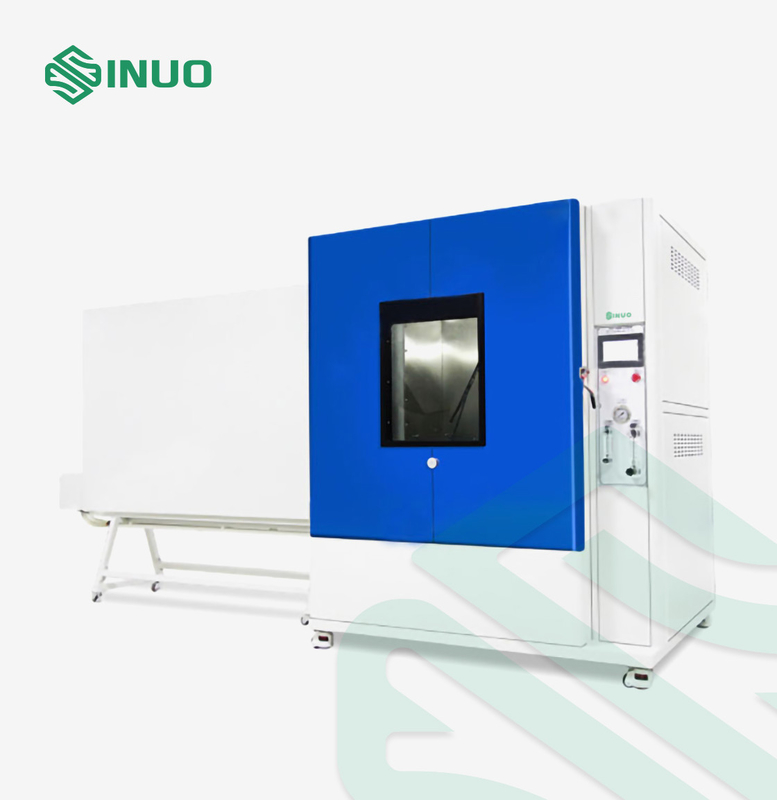

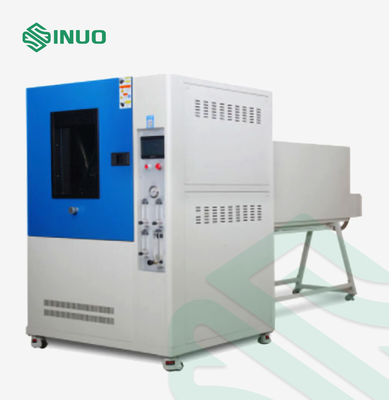

গঠন:পরীক্ষার সরঞ্জামগুলিতে একটি চেসিস, একটি উল্লম্ব ড্রিপ প্রক্রিয়া, একটি দোদুল্যমান টিউব জল স্প্রে করার প্রক্রিয়া, একটি জল জেটিং প্রক্রিয়া, একটি টানেল, একটি বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট এবং একটি টার্নটেবল রয়েছে।উল্লম্ব ড্রিপ প্রক্রিয়া ভিতরের চেম্বারের উপরে মাউন্ট করা হয়।অসিলেটিং মেকানিজমটি ভিতরের চেম্বারের মাঝখানে ইনস্টল করা হয়েছে, দুটি প্রান্ত ভিতরের চেম্বারের পাশের দেয়ালে স্থির করা হয়েছে।ওয়াটার জেটিং মেকানিজম বাম দিকে অবস্থিত এবং লম্বা টানেলের মাধ্যমে ভিতরের চেম্বারের সাথে সংযুক্ত, যা অগ্রভাগ এবং নমুনার মধ্যে দূরত্ব নিশ্চিত করে।নমুনাটি টার্নটেবলের উপর স্থাপন করা হয়, টার্নটেবলটি IPX1~IPX6 পরীক্ষার জন্য 1r/মিনিট ঘূর্ণন গতিতে মোটর ড্রাইভিং দ্বারা ঘূর্ণায়মান হয়, যাতে নমুনার ঘেরটি সমস্ত দিক থেকে স্প্ল্যাশ করা যায় বা সমস্ত ব্যবহারযোগ্য দিক থেকে স্প্রে করা যায়। ;এবং টার্নটেবলের উচ্চতা ম্যানুয়ালি সমন্বয় করা যেতে পারে, সুই থেকে নমুনা পর্যন্ত পরীক্ষার দূরত্ব মেলে।এই পুরো সিস্টেমটি পিনহোল ব্লকেজ প্রতিরোধ করার জন্য একটি জল পরিস্রাবণ পরিষ্কার ডিভাইস দিয়ে সজ্জিত।এবং পরীক্ষা সিস্টেম চেম্বার টাইপ গঠন গ্রহণ করে।

আবেদন:

ইলেকট্রনিক এবং বৈদ্যুতিক পণ্য, অটোমোবাইল, মোটরসাইকেলের যন্ত্রাংশ, গৃহস্থালীর যন্ত্রপাতি, সিল এবং ল্যাম্পের উপাদানগুলির জন্য ঘেরের প্রতিরক্ষামূলক কার্যকারিতা যাচাই করার জন্য:

ডিগ্রী IPX1 এবং IPX2 জল ফোঁটা

IPX3 এবং IPX4 ডিগ্রিতে জল স্প্রে করা এবং স্প্ল্যাশ করা।

ডিগ্রী IPX5 এবং IPX6 জল জেট

নীতি:নিশ্চিত করুন যে জলের ড্রিপ, জলের স্প্রে বা জলের জেটের গতি জল সরবরাহের প্রবাহ নিয়ন্ত্রণ করে মানক প্রয়োজনীয় মান পর্যন্ত পৌঁছেছে, এবং জলে নিমজ্জিত নমুনার গভীরতা নিয়ন্ত্রণ করে সমতুল্য চাপ অর্জন করে, জলের একটি অভিন্ন প্রবাহ বা পুরো চাপ তৈরি করে। ঘের এলাকা।

প্রযুক্তিগত পরামিতি

1. উল্লম্ব ড্রিপ প্রক্রিয়া
ড্রিপ এলাকা	WD = 600 × 600 মিমি, অন্যান্য মাপ কাস্টমাইজ করা যেতে পারে
ড্রিপ উচ্চতা	নমুনা থেকে সুইয়ের 200 মিমি দূরত্ব টার্নটেবলের উচ্চতা সামঞ্জস্য করে বা নমুনা বাড়ানোর মাধ্যমে অর্জন করা হয়
ড্রিপ গতি (জলের প্রবাহ)	1+0.5 0মিমি/মিনিট বা 3+0.5 0মিমি/মিনিট সামঞ্জস্যযোগ্য
নিডেল পিনহোল অ্যাপারচার	Φ0.4 মিমি
ড্রিপ হোল ব্যবধান	20mmx20mm
ড্রিপ বক্সের অবস্থান	ভিতরের চেম্বারের শীর্ষে অবস্থিত, স্থির
2.দোদুল্যমান নল জল স্প্রে করার প্রক্রিয়া
দোদুল্যমান টিউব	R400, R200 ঐচ্ছিক, স্টেইনলেস স্টিলের তৈরি
নিডেল পিনহোল অ্যাপারচার	Φ0.4 মিমি
স্প্রে গর্ত বিতরণ	IPX3: কেন্দ্র বিন্দুর উভয় পাশে 60° একটি চাপের উপরে (120°) IPX4: অর্ধবৃত্তের পুরো 180° জুড়ে গর্ত ব্যবধান: 50 মিমি
IPX3/4 স্যুইচিং	একটি নির্দিষ্ট সংখ্যক অন্ধ গর্ত সূঁচ বা গর্তের মাধ্যমে সূঁচ পরিবর্তন করে পরিবর্তন করা
দোদুল্যমান কোণ	IPX3:120°(±60°)； IPX4:350°(±175°)
দোদুল্যমান গতি	IPX3:4s/cycle(2×120°); IPX4:12s/cycle(2×350°);
জলের প্রবাহ	1-10L/মিনিট নিয়মিত

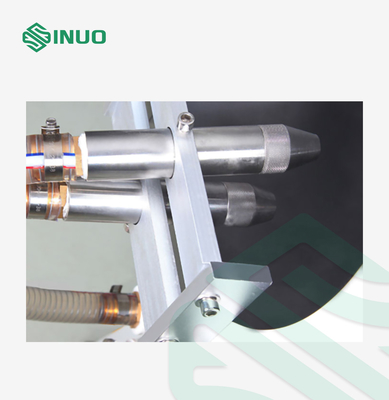

3. জল জেটিং প্রক্রিয়া
জল জেটিং দিকনির্দেশ	অনুভূমিক
অগ্রভাগ অভ্যন্তরীণ ব্যাস	IPX5:Ф6.3mm；IPX6:Ф12.5mm
ডেলিভারি রেট	IPX5: 12.5±0.625L/মিনিট;IPX6: 100±5 L/min, ফ্লো মিটার ম্যানুয়ালি রোটামিটারের মাধ্যমে সামঞ্জস্যযোগ্য
অগ্রভাগ থেকে ঘের পৃষ্ঠের দূরত্ব	2.8m (নজল থেকে টার্নটেবলের কেন্দ্রের পৃষ্ঠের দূরত্ব, স্ট্যান্ডার্ডের জন্য 2.5-3 মিটার প্রয়োজন)
অগ্রভাগ স্থির পদ্ধতি	যান্ত্রিক ফিক্সিং
4. সাধারণ
চাপ পরিমাপক	0~0.25MPa, প্রদর্শন করা যেতে পারে
পরীক্ষার সময়কাল	0.01S～99.9 মিনিট, প্রিসেট করা যেতে পারে
টার্নটেবল	ব্যাস: Φ400 মিমি;ঘূর্ণন গতি: 1r/মিনিট, 4 কোণে বিরতি দিতে পারে, উত্তোলন উচ্চতা: 350-600 মিমি, ভারবহন ক্ষমতা: ≤50kgs
চেম্বার উপাদান	ভিতরের চেম্বার এবং টানেল স্টেইনলেস স্টিলের তৈরি
জল সঞ্চালন সিস্টেম	পরীক্ষাটি চেম্বারে প্রক্রিয়া করা হয়, সরঞ্জামটিতে একটি বিল্ট-ইন জলের ট্যাঙ্ক রয়েছে, জল পুনর্ব্যবহৃত করা যেতে পারে।এবং ভিতরের চেম্বারে একটি জল সংগ্রহের যন্ত্র রয়েছে, পরীক্ষার জল স্বয়ংক্রিয়ভাবে চ্যাসিসের মাধ্যমে জলের স্টোরেজ ট্যাঙ্কে সংগ্রহ করা হয়।জলের খাঁড়িটি জলের ট্যাঙ্কে ফ্লোট ভালভের মাধ্যমে স্বয়ংক্রিয়ভাবে নিয়ন্ত্রণ করা যেতে পারে, সিস্টেমটি উচ্চ এবং নিম্ন জল স্তরের অ্যালার্ম সনাক্তকরণ অ্যালার্ম দিতে পারে, যা শুষ্ক জলের ঘাটতির কারণে পাম্পটিকে কার্যকরভাবে ক্ষতিগ্রস্থ হওয়া থেকে প্রতিরোধ করতে পারে।এছাড়াও, জলের ইনলেট অবস্থানে একটি পরিষ্কার ফিল্টার ডিভাইস রয়েছে।
নিরাপত্তা সুরক্ষা	ফেজ সিকোয়েন্স সুরক্ষা, ফুটো সুরক্ষা, জলের ঘাটতি সুরক্ষা, অস্বাভাবিক সুরক্ষা।
