ওয়াটার ইনগ্রেস টেস্টিং ইকুইপমেন্ট IPX1 IPX8 ইনগ্রেস প্রোটেকশন টেস্ট সিস্টেম

IEC 60529 IPX1 থেকে IPX8 সুরক্ষা অ্যাগেনস্ট ওয়াটার ইনগ্রেস টেস্ট সিস্টেম

মেনে চলা মান ও ধারা

IEC 60529:2013 "ঘের দ্বারা প্রদত্ত সুরক্ষার ডিগ্রি (IP কোড)" IPX1, IPX2, IPX3, IPX4, IPX5, IPX6, IPX7, IPX8

সরঞ্জাম ওভারভিউ

নমুনা এবং সীমাবদ্ধতা:বৈদ্যুতিক এবং ইলেকট্রনিক পণ্য, অটোমোবাইল, মোটরসাইকেলের যন্ত্রাংশ, গৃহস্থালীর যন্ত্রপাতি, যোগাযোগ পণ্য, বহিরঙ্গন আলো এবং সংকেত ডিভাইস ইত্যাদি।

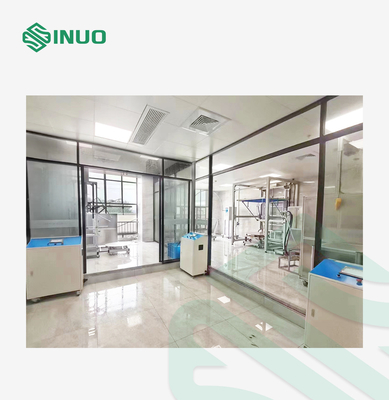

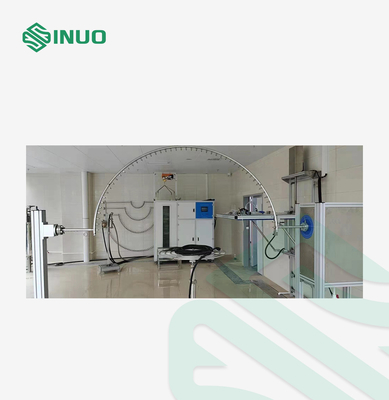

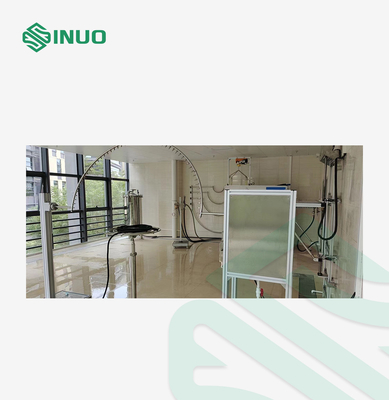

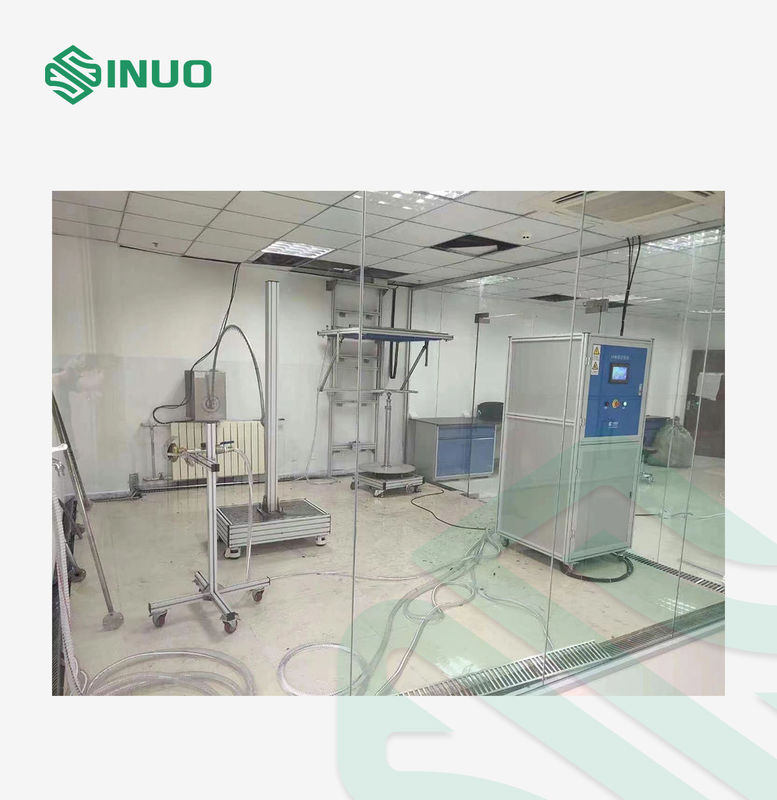

গঠন:পরীক্ষার সরঞ্জামগুলিতে একটি ড্রিপ মেকানিজম, একটি অসিলেটিং মেকানিজম, একটি ওয়াটার জেট মেকানিজম, একটি নিমজ্জন ট্যাঙ্ক, একটি বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট এবং একটি টার্নটেবল রয়েছে।ড্রিপ বক্সের বন্ধনীটি প্রাচীর-ঝুলন্ত এবং অ্যান্টি-ড্রপ ফাংশন সহ, যা মোটর দ্বারা স্বয়ংক্রিয়ভাবে নিয়ন্ত্রিত হতে পারে।দোদুল্যমান প্রক্রিয়ার এক প্রান্ত দেয়ালে মাউন্ট করা হয়, এবং দোদুল্যমান প্রক্রিয়ার অন্য প্রান্তটি মেঝে সমর্থনে স্থির করা হয়, টিউবটি মোটর চালনার দ্বারা দোদুল্যমান হয়।অগ্রভাগ মেঝে স্ট্যান্ড সমর্থন সংশোধন করা হয়.জলের ট্যাঙ্ক এবং বৈদ্যুতিক নিয়ন্ত্রণ অংশ একত্রিত করা হয়, নমুনা ঝুড়ি উত্তোলন বৈদ্যুতিক উত্তোলন দ্বারা চালিত হয়।টার্নটেবলের ঘূর্ণন গতি সামঞ্জস্যযোগ্য, IPX1 ~ IPX6 পরীক্ষার জন্য ব্যবহৃত হয় এবং IPX2 পরীক্ষার জন্য ব্যবহৃত 15° কাত করা যায়।পরীক্ষার সরঞ্জামগুলি পিনহোল ব্লকেজ প্রতিরোধ করার জন্য একটি জল ফিল্টার পরিষ্কারের ডিভাইস দিয়ে সজ্জিত।এই পুরো সিস্টেমটি খোলা ধরনের কাঠামো গ্রহণ করে।

আবেদন:

ইলেকট্রনিক এবং বৈদ্যুতিক পণ্য, অটোমোবাইল, মোটরসাইকেলের যন্ত্রাংশ, গৃহস্থালীর যন্ত্রপাতি, সিল এবং ল্যাম্পগুলির জন্য ঘেরের প্রতিরক্ষামূলক কার্যকারিতা যাচাই করার জন্য:

ডিগ্রী IPX1 এবং IPX2 জল ফোঁটা

IPX3 এবং IPX4 ডিগ্রিতে জল স্প্রে করা এবং স্প্ল্যাশ করা।

ডিগ্রী IPX5 এবং IPX6 জল জেট

IPX7 ডিগ্রিতে জলে অস্থায়ী নিমজ্জন

ডিগ্রী IPX8 এ জলে ক্রমাগত নিমজ্জন

নীতি:নিশ্চিত করুন যে জলের ড্রিপ, জলের স্প্রে বা জলের জেটের গতি জল সরবরাহের প্রবাহ নিয়ন্ত্রণ করে মানক প্রয়োজনীয় মান পর্যন্ত পৌঁছেছে, এবং জলে নিমজ্জিত নমুনার গভীরতা নিয়ন্ত্রণ করে সমতুল্য চাপ অর্জন করে, জলের একটি অভিন্ন প্রবাহ বা পুরো চাপ তৈরি করে। ঘের এলাকা।

পরিবেশ ব্যবহার করুন:

পাওয়ার সাপ্লাই: AC380V±5%/50Hz, 15KVA, অথবা মেলে ক্লায়েন্টের স্থানীয় পাওয়ার সাপ্লাই প্রয়োজনীয়তা।

স্থান ব্যবহার করুন: তাপমাত্রা 15-35 ° C, আপেক্ষিক আর্দ্রতা 25%-75%, বায়ুমণ্ডলীয় চাপ 86 ~ 106kpa (860 mbar -1060 mbar), সেখানে আলো এবং জলরোধী ফুটো সুইচ (বা সকেট) দিয়ে সজ্জিত করা উচিত, মাটির প্রয়োজন সমতল হতে হবে, এবং জল গ্রহণ এবং নিষ্কাশন ফাংশন ভাল হতে হবে।

জলের উত্স: অমেধ্য ছাড়া পরিষ্কার জল বা কলের জল, জল পরিষ্কারের ফিল্টার দিয়ে সজ্জিত।

প্রযুক্তিগত পরামিতি

1. বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট এবং জল নিমজ্জন ট্যাঙ্ক
বৈদ্যুতিক নিয়ন্ত্রণ মন্ত্রিসভা	প্রবাহ সনাক্তকরণ: ইলেকট্রনিক ফ্লো মিটার প্রবাহ সংকেত প্রতিক্রিয়া ফ্লো সেটিং: টাচ স্ক্রিনে সেট করুন কন্ট্রোলার: মিতসুবিশি পিএলসি মানব মেশিন ইন্টারফেস: 7-ইঞ্চি, রঙিন স্পর্শ পর্দা নিয়ন্ত্রণ ফাংশন: ধ্রুবক বর্তমান জল সরবরাহ, ধ্রুবক চাপ জল সরবরাহ, উল্লম্ব ড্রিপ বৃষ্টি নিয়ন্ত্রণ, osillating বৃষ্টি নিয়ন্ত্রণ, জল স্প্রে এবং জেট নিয়ন্ত্রণ, ক্রমাগত নিমজ্জন নিয়ন্ত্রণ, টার্নটেবল ঘূর্ণন নিয়ন্ত্রণ, পরীক্ষার সময় নিয়ন্ত্রণ, ইত্যাদি। সুরক্ষা ফাংশন: ফুটো সুরক্ষা, ওভারলোড সুরক্ষা, শর্ট সার্কিট সুরক্ষা
অ্যাপ্লিকেশন পরিসীমা	IPX1-6 পরীক্ষার জন্য জল সরবরাহ এবং নিয়ন্ত্রণ, IPX7 অস্থায়ী নিমজ্জন পরীক্ষা, IPX ক্রমাগত নিমজ্জন পরীক্ষা
জল সরবরাহ পদ্ধতি	ধ্রুবক প্রবাহ জল সরবরাহ, ধ্রুবক চাপ জল সরবরাহ
জল সরবরাহ নিয়ন্ত্রণ প্রক্রিয়া	ইলেকট্রনিক ফ্লো মিটার এবং ডিজিটাল প্রেশার গেজ ব্যবহারকারী টাচ স্ক্রিনে প্রবাহ এবং চাপের মান সেট করার পরে রিয়েল টাইমে বর্তমান মানগুলি নিরীক্ষণ করে, ডেটা রূপান্তরের মাধ্যমে পিএলসি-তে ডেটা পড়া হয় এবং তারপরে জল পাম্পের গতি ফ্রিকোয়েন্সির মাধ্যমে সামঞ্জস্য করা হয়। রূপান্তরকারীসিস্টেমে জল সরবরাহের দুটি চ্যানেল রয়েছে: একটি বড় প্রবাহ শাখা এবং একটি ছোট প্রবাহ শাখা।
বড় প্রবাহ শাখা	◆ IPX5/6 শক্তিশালী ওয়াটার জেট পরীক্ষায় প্রয়োগ করা হয়েছে ◆ প্রবাহ পরিসীমা: 10-100L/মিনিট ◆ প্রবাহ নির্ভুলতা: ±0.5L/মিনিট ◆ ফ্লোমিটার: টারবাইন ফ্লোমিটার ◆ জল পাম্প: স্টেইনলেস স্টীল কেন্দ্রাতিগ পাম্প
ছোট প্রবাহ শাখা	◆ IPX1/2/3/4 জল স্প্রে পরীক্ষায় প্রয়োগ করা হয়েছে ◆ প্রবাহ পরিসীমা: 1-10L/মিনিট ◆ প্রবাহ নির্ভুলতা: ±0.5L/মিনিট ◆ ফ্লোমিটার: ছোট টারবাইন ফ্লোমিটার ◆ জল পাম্প: স্টেইনলেস স্টীল কেন্দ্রাতিগ জল পাম্প ◆ চাপ পরিসীমা: 0.1-3Kg/cm2 ◆ চাপ প্রদর্শন: ডিজিটাল ডিসপ্লে, ডিজিটাল চাপ গেজ ব্যবহার করে
নিমজ্জন ট্যাঙ্ক / জল স্টোরেজ ট্যাঙ্ক	◆ IPX1-6 পরীক্ষা এবং IPX7 এবং IPX8 নিমজ্জন পরীক্ষার জল সরবরাহের জন্য ব্যবহার করা যেতে পারে ◆ ভলিউম: 500L ◆ ট্যাঙ্কের আকার: W600mmXD600mmXH1400mm ◆ পর্যবেক্ষণ জানালা: টেম্পারড গ্লাস উইন্ডো ◆ পর্যবেক্ষণ উইন্ডোর আকার: W200mmXH1250mm ◆ গভীরতা পরিমাপক: স্টেইনলেস স্টীল স্কেল ◆ স্কেল দৈর্ঘ্য: 1300 মিমি, রেজোলিউশন 1 মিমি ◆ স্তর নিয়ন্ত্রণ: ফ্লোট সুইচ + ওভারফ্লো টিউব
জল সরবরাহ পাইপলাইন	সিস্টেমের জল সরবরাহ প্রতিটি সরঞ্জামের জন্য আলাদাভাবে ইলেক্ট্রোম্যাগনেটিক ওয়াটার ভালভ দ্বারা নিয়ন্ত্রিত সাইট লেআউট অনুসারে পিভিসি হোসেসের মাধ্যমে প্রতিটি সরঞ্জামে বিতরণ করা হয়।জল সরবরাহ পাইপলাইন একটি ড্রেন ভালভ সঙ্গে ইনস্টল করা হয়।পরীক্ষা শেষ হওয়ার পরে, জলের পাইপের জল স্বয়ংক্রিয়ভাবে সরানো হয়।
ছাঁকনি	স্টেইনলেস স্টীল আবরণ, সূক্ষ্ম ফিল্টার উপাদান
নিরাপত্তা সুরক্ষা	ফেজ সিকোয়েন্স সুরক্ষা, ফুটো সুরক্ষা, জলের ঘাটতি সুরক্ষা, অস্বাভাবিক সুরক্ষা
2. IPX1/2 ভার্টিক্যাল ওয়াটার ড্রিপ বক্স টেস্ট ডিভাইস
ড্রিপ এলাকা	WD = 1000 × 1000 মিমি, অন্যান্য মাপ কাস্টমাইজ করা যেতে পারে
ড্রিপ উচ্চতা	নমুনা থেকে সুইয়ের 200 মিমি দূরত্ব স্বয়ংক্রিয়ভাবে ইনফ্রারেড সেন্সর দ্বারা পরিমাপ করা হয়
ড্রিপ গতি/জল প্রবাহ	1+0.5 0মিমি/মিনিট বা 3+0.5 0মিমি/মিনিট পরিবর্তনযোগ্য, বৃষ্টিপাত ডিজিটালভাবে নিয়ন্ত্রিত হয়
নিডেল পিনহোল অ্যাপারচার	Φ0.4 মিমি
ড্রিপ হোল ব্যবধান	20 মিমি × 20 মিমি
ড্রিপ বক্স উত্তোলন	মোটর দ্বারা চালিত, 1100-1800mm থেকে সামঞ্জস্যযোগ্য, স্ক্রু গাইড মসৃণ উত্তোলন এবং স্ব-লকিং নিশ্চিত করে
পরীক্ষার সময়	0-99.9 মিনিট, প্রিসেট করা যেতে পারে
3. IPX3/4 অসিলেটিং টিউব ওয়াটার স্প্রে টেস্ট ডিভাইস
দোদুল্যমান টিউব ব্যাসার্ধ	R200, R400, R600, R800, R1000, R1200, R1400, R1600mm ঐচ্ছিক, স্টেইনলেস স্টিলের তৈরি
নিডেল পিনহোল অ্যাপারচার	Φ0.4 মিমি
স্প্রে গর্ত বিতরণ	IPX3: কেন্দ্র বিন্দুর উভয় পাশে 60° একটি চাপের উপরে (120°) IPX4: অর্ধবৃত্তের পুরো 180° জুড়ে গর্ত ব্যবধান: 50 মিমি
IPX3/4 স্যুইচিং	একটি নির্দিষ্ট সংখ্যক অন্ধ গর্ত সূঁচ বা গর্তের মাধ্যমে সূঁচ পরিবর্তন করে পরিবর্তন করা
দোদুল্যমান কোণ	IPX3:120°(±60°)； IPX4:350°(±175°)
দোদুল্যমান গতি	IPX3:4s/cycle(2×120°); IPX4:12s/cycle(2×350°);
জলের প্রবাহ	1-10L/মিনিট নিয়মিত
পরীক্ষার সময়	0.01S～99.9 মিনিট, প্রিসেট করা যেতে পারে
4. IPX3/4 হাতে ধরা জল স্প্রে অগ্রভাগ
স্প্রে অগ্রভাগের পরামিতি	বাইরের ব্যাস: Ф102 মিমি, গোলাকার ব্যাস: SФ75.5 মিমি, কেন্দ্রে 1টি গর্ত, 30° পিচে 12টি ছিদ্রের 2টি অভ্যন্তরীণ বৃত্ত, 15° পিচে 24টি ছিদ্রের 4টি বাইরের বৃত্ত, Ф0.5mm এর মোট 121টি গর্ত, যা দিয়ে তৈরি পিতল
জলের প্রবাহ	10L/মিনিট±5%, ফ্লো মিটার ম্যানুয়ালি রোটামিটারের মাধ্যমে সামঞ্জস্যযোগ্য, ইলেকট্রনিক ফ্লোমিটার ঐচ্ছিক হতে পারে
চাপ	50～150Kpa, চাপ গেজ পরিমাপ পরিসীমা: 0～0.25Mpa
চলন্ত শিল্ড	অ্যালুমিনিয়াম দিয়ে তৈরি, বিচ্ছিন্ন হতে পারে
জল স্প্রে করার দিকনির্দেশ	জল স্প্রে করার কোণ সামঞ্জস্যযোগ্য হতে পারে, IPX 3 এবং 4 স্প্রে অগ্রভাগ IPX 5 এবং 6 পায়ের পাতার মোজাবিশেষ অগ্রভাগের সাথে একই সমর্থন শেয়ার করে
পরীক্ষার সময়কাল	0.01S～99.9 মিনিট, প্রিসেট করা যেতে পারে
5. IPX5/6 হ্যান্ড-হোল্ড ওয়াটার জেট অগ্রভাগ
পায়ের পাতার মোজাবিশেষ অগ্রভাগ পরামিতি	IPX5: Ф6.3mm;IPX6: Ф12.5 মিমি
জলের প্রবাহ	IPX5: 12.5±0.625L/মিনিট;IPX6: 100±5 L/min, ফ্লো মিটার ম্যানুয়ালি রোটামিটারের মাধ্যমে সামঞ্জস্যযোগ্য, ইলেকট্রনিক ফ্লোমিটার ঐচ্ছিক হতে পারে
অগ্রভাগ থেকে ঘের পৃষ্ঠের দূরত্ব	2.8m (নজল থেকে টার্নটেবলের কেন্দ্রের পৃষ্ঠের দূরত্ব, স্ট্যান্ডার্ডের জন্য 2.5-3 মিটার প্রয়োজন)
জল জেটিং দিকনির্দেশ	জল স্প্রে করার কোণ সামঞ্জস্যযোগ্য হতে পারে
অগ্রভাগ স্থির পদ্ধতি	IPX 5 এবং 6 পায়ের পাতার মোজাবিশেষ অগ্রভাগ এবং IPX 3 এবং 4 স্প্রে অগ্রভাগ একই সমর্থনে স্থির করা হয়েছে
চাপ পরিমাপক	0~0.25MPa, প্রদর্শিত হতে পারে
পরীক্ষার সময়কাল	0.01S～99.9min, প্রিসেট করা যেতে পারে
6. IPX7 অস্থায়ী নিমজ্জন চেম্বার
চেম্বারের আকার এবং আয়তন	ভিতরের চেম্বারের আকার: WDH=600*600mm*1400mm,500L
সর্বোচ্চ টেস্ট জলের গভীরতা	1200 মিমি, একটি স্কেল সহ, স্কেলের রেজোলিউশন: 1 মিমি
ঝুড়ি আকার	স্টেইনলেস স্টিলের ঝুলন্ত ঝুড়ি: WD=500×500mm
উত্তোলন নিয়ন্ত্রণ	বৈদ্যুতিক উত্তোলন দ্বারা নিয়ন্ত্রিত
পরীক্ষার সময়কাল	ম্যানুয়ালি নিয়ন্ত্রণ করুন
পর্যবেক্ষণ উইন্ডো	টেম্পারড গ্লাস উইন্ডো, জানালার আকার: W200mmXH1200mm
7. IPX8 ক্রমাগত নিমজ্জন ধারক
অপারেশন পদ্ধতি	প্রিসেট প্যারামিটার, স্বয়ংক্রিয় চাপ, স্বয়ংক্রিয় চাপ ত্রাণ
ধারক আকার	ভিতরের আকার: Ф600×1200mm, সামগ্রিক: WDH=800×980mm ×1850mm
জল গভীরতা পরীক্ষা পরিসীমা	0-50 মি
বায়ুচাপ সংশ্লিষ্ট সামঞ্জস্য পরিসীমা	0-0.5MPa, চাপ সেন্সর দ্বারা স্বয়ংক্রিয়ভাবে সামঞ্জস্য করা যেতে পারে, নির্ভুলতা: 0.001MPa
নিরাপত্তা ভালভ স্রাব চাপ	0.55MPa
পরীক্ষার সময়কাল	0-9999 মিনিট
8. টার্নটেবল
ব্যাস	Φ600 মিমি
আবর্ত গতি	1r/মিনিট
ভারবহন ক্ষমতা	≤50 কেজি
অন্যান্য বৈশিষ্ট্য	জলরোধী, উত্তোলন সমর্থন ফ্রেম সহ, 15° কাত হতে পারে
