IPX9K ওয়াটার ইনগ্রেস টেস্টিং ইকুইপমেন্ট জেট ফ্যান নজল ওয়াটার ময়েস্ট টেস্ট চেম্বার

IPX9 উচ্চ চাপ উচ্চ তাপমাত্রা জল জেট ফ্যান অগ্রভাগ পরীক্ষা চেম্বার

মেনে চলা মান ও ধারা

IEC60529:2013 "ঘের দ্বারা প্রদত্ত সুরক্ষার ডিগ্রি (IP কোড)" IPX9, চিত্র 7 থেকে 12৷

ISO20653-2013 "রোড ভেহিকেল-ডিগ্রি অফ প্রোটেকশন (আইপি কোড)-বিদেশী বস্তু, জল এবং অ্যাক্সেসের বিরুদ্ধে বৈদ্যুতিক সরঞ্জামের সুরক্ষা" চিত্র 7, 8, 9 এবং টেবিল 7 (9K)"

DIN40050-9 “রাস্তার যানবাহন-ডিগ্রী অফ প্রোটেকশন (আইপি কোড)-বিদেশী বস্তুর বিরুদ্ধে সুরক্ষা, জল এবং অ্যাক্সেস বৈদ্যুতিক সরঞ্জাম>চিত্র 8 এবং টেবিল 8 (9K)”

প্রযুক্তিগত পরামিতি

সরঞ্জাম ওভারভিউ

পরিবেশ ব্যবহার করুন:

পাওয়ার সাপ্লাই: AC380V±5%/50Hz, 15KVA, অথবা ক্লায়েন্টের স্থানীয় পাওয়ার সাপ্লাই প্রয়োজনীয়তা মেলে।

স্থান ব্যবহার করুন: তাপমাত্রা 15-35 ° C, আপেক্ষিক আর্দ্রতা 25%-75%, বায়ুমণ্ডলীয় চাপ 86 ~ 106kpa (860 mbar -1060 mbar), সেখানে আলো এবং জলরোধী ফুটো সুইচ (বা সকেট) দিয়ে সজ্জিত করা উচিত, মাটির প্রয়োজন সমতল হতে হবে, এবং জল গ্রহণ এবং নিষ্কাশন ফাংশন ভাল হতে হবে।

জলের উত্স: অমেধ্য ছাড়া পরিষ্কার জল বা কলের জল, জল পরিষ্কারের ফিল্টার দিয়ে সজ্জিত।

নমুনা এবং সীমাবদ্ধতা:যাত্রীবাহী গাড়ি, বাস, বাতি, মোটরসাইকেল এবং অন্যান্য যন্ত্রাংশ এবং উপাদান, সেইসাথে অন্যান্য পণ্য যা IPX9 (IPX9K) পরিবেশের অধীনে পরীক্ষা করা প্রয়োজন।

গঠন:

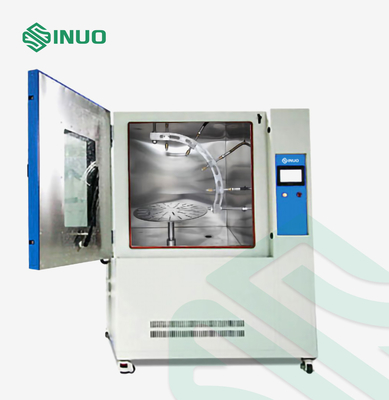

ডিভাইসটি একটি চ্যাসিস, একটি জল স্প্রে প্রক্রিয়া, একটি উচ্চ-চাপ উচ্চ-তাপমাত্রার ডিভাইস, একটি টার্নটেবল এবং একটি বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেটের সমন্বয়ে গঠিত।

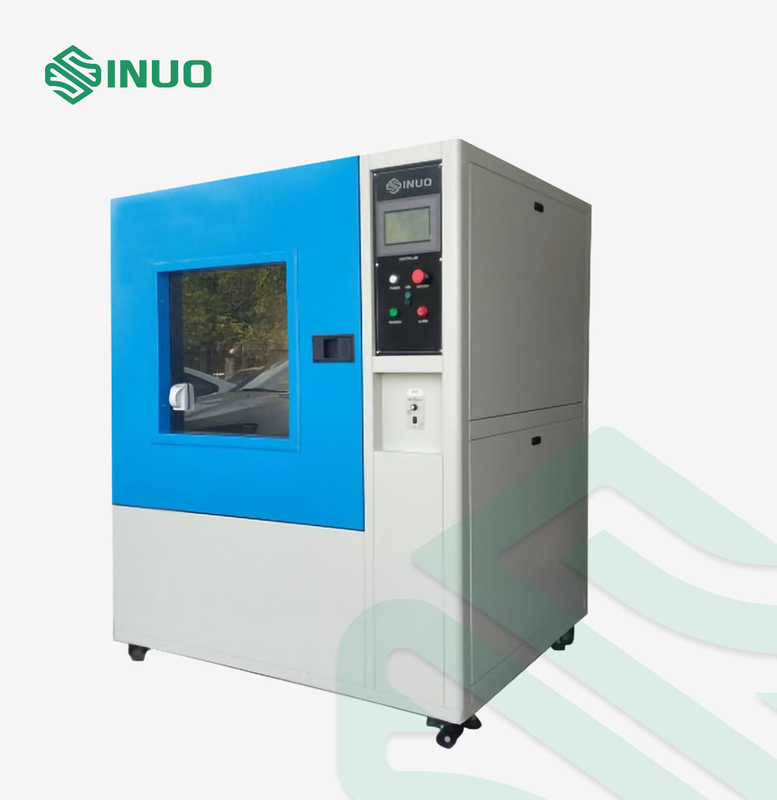

1. চেম্বারের বাইরের আবরণ উচ্চ-মানের ইস্পাত প্লেট দিয়ে তৈরি।জলরোধী এবং ক্ষয়রোধী নিশ্চিত করতে ভিতরের চেম্বার এবং টার্নটেবল সব SUS304 স্টেইনলেস স্টিলের তৈরি।পরীক্ষার চেম্বারের নিজস্ব জল সঞ্চালন ব্যবস্থা রয়েছে এবং ভিতরে একটি জল সংগ্রহের যন্ত্র রয়েছে।পরীক্ষার জল স্বয়ংক্রিয়ভাবে চ্যাসিসের মাধ্যমে জল স্টোরেজ ট্যাঙ্কে সংগ্রহ করা হয়।জলের খাঁড়িটি জলের ট্যাঙ্কে ফ্লোট ভালভের মাধ্যমে স্বয়ংক্রিয়ভাবে নিয়ন্ত্রণ করা যেতে পারে, সিস্টেমটি উচ্চ এবং নিম্ন জল স্তরের অ্যালার্ম সনাক্তকরণ অ্যালার্ম দিতে পারে, যা শুষ্ক জলের ঘাটতির কারণে পাম্পটিকে কার্যকরভাবে ক্ষতিগ্রস্থ হওয়া থেকে প্রতিরোধ করতে পারে।

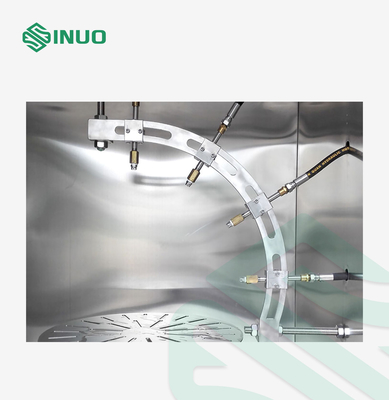

2. রিং বন্ধনীর 0°, 30°, 60°, 90° অবস্থানে 4টি স্ট্যান্ডার্ড অগ্রভাগ ইনস্টল করা আছে।

3. অন্তর্নির্মিত জল গরম করার তাপস্থাপক ডিভাইস নিশ্চিত করে যে পরীক্ষার জলের তাপমাত্রা মানক প্রয়োজনীয়তা পূরণ করে।উচ্চ-চাপের জল উচ্চ-চাপের জলের পাম্প দ্বারা ফ্রিকোয়েন্সি রূপান্তরের মাধ্যমে সরবরাহ করা হয় এবং জলের জেটিং প্রবাহটি টাচ স্ক্রিনে প্রিসেট করা যেতে পারে।

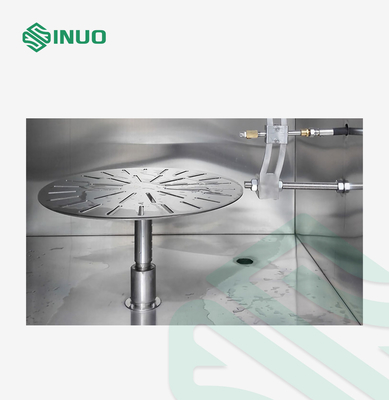

4. পরীক্ষার চেম্বারটি একটি টার্নটেবল দিয়ে সজ্জিত, টার্নটেবলটি 1r/মিনিটের ঘূর্ণন গতিতে মোটর ড্রাইভিং দ্বারা ঘূর্ণায়মান হয়, যাতে ঘেরটি সমস্ত ব্যবহারযোগ্য দিক থেকে স্প্রে করা হয়।

5. জল গরম করা, ধ্রুবক তাপমাত্রা, জলের চাপ, জলের প্রবাহ, সি জল স্প্রে সময়, চক্র প্রোগ্রাম প্রক্রিয়া এবং টার্নটেবল ঘূর্ণন কর্ম বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট দ্বারা নিয়ন্ত্রিত হয়।

আবেদন:এর প্রতিরক্ষামূলক কর্মক্ষমতা যাচাই করতেএর উপাদানরোড ভেচিল, ল্যাম্প, মোটরসাইকেল এবং অন্যান্য যন্ত্রাংশ উচ্চ চাপে এবং তাপমাত্রায় জলের জেটিং ডিগ্রী IPX9 (IPX9K)।

নীতি:নিশ্চিত করুন যে জল সরবরাহের প্রবাহ, তাপমাত্রা এবং চাপ নিয়ন্ত্রণ করে জলের জেটিং গতি মানক প্রয়োজনীয় মান পর্যন্ত পৌঁছেছে, IEC 60529 চিত্র 7, 8 এবং তে দেখানো হিসাবে স্ট্যান্ডার্ড পরীক্ষার অগ্রভাগ থেকে জলের স্রোত দিয়ে ঘেরটি সমস্ত ব্যবহারযোগ্য দিক থেকে স্প্রে করা হয়েছে। 9.
