বৈদ্যুতিক যানবাহন লিকেজ ট্র্যাকিং পরীক্ষার সরঞ্জাম IEC 62196 PLC কন্ট্রোল সিস্টেম

IEC 62196 বৈদ্যুতিক যানবাহন লিকেজ ট্র্যাকিং পরীক্ষার সরঞ্জাম

মেনে চলা মান ও ধারা

IEC 62196-1 Ed.4CDV 2020 ধারা 28.4, 29.6.

IEC60335-1 ধারা 29.2 এবং Annex N,

IEC 60065:2014 ধারা 13.4,

IEC60598-1,

IEC 60884-1:2013 ধারা 28.2,

UL746A

ASTM D3638-92

সরঞ্জাম ওভারভিউ

পরীক্ষকটি IEC60112-এর মানক প্রয়োজনীয়তা অনুসারে ডিজাইন এবং তৈরি করা হয়েছে এবং IEC 62196-1Ed.4CDV 2020 ধারা 28.4, 29.6, IEC60335-1 ধারা 29.2 এবং Annex N, IEC 60065:201634, IEC164, IEC 6019, IEC 6014 ধারা দ্বারা প্রয়োজনীয়৷ 60884-1:2013 ক্লজ 28.2, UL746A এবং ASTM D3638-92 এবং ইত্যাদি। লিকেজ ট্র্যাকিং টেস্টের (ট্র্যাকিং ইনডেক্স টেস্টিং) কাজের নীতি হল প্রয়োজনীয় উচ্চতায় প্রয়োজনীয় ভলিউমের পরিবাহী তরল (0.1% NH 4 CL) 35 মিমি) এবং প্রয়োজনীয় সময় (30 সেকেন্ড) প্ল্যাটিনাম ইলেক্ট্রোডের মধ্যে ভোল্টেজের সাথে (2 মিমি × 5 মিমি) কঠিন অন্তরক উপাদানের পৃষ্ঠে।এইভাবে ব্যবহারকারীরা বৈদ্যুতিক ক্ষেত্র এবং আর্দ্র বা দূষিত মাধ্যমের সম্মিলিত প্রভাবের অধীনে কঠিন অন্তরক উপাদান পৃষ্ঠের ট্র্যাকিং প্রতিরোধের কার্যকারিতা মূল্যায়ন করে।এক কথায়, এই ডিভাইসটি তুলনা ট্র্যাকিং সূচক (CT1) এবং বৈদ্যুতিক প্রতিরোধ সূচক (PT1) পরিমাপ করতে ব্যবহৃত হয়।

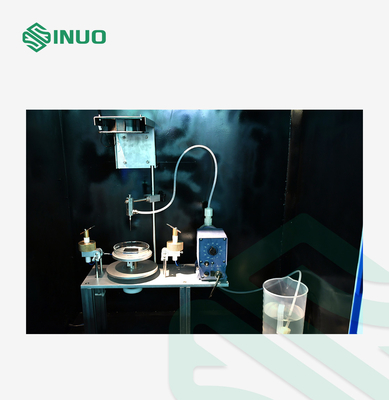

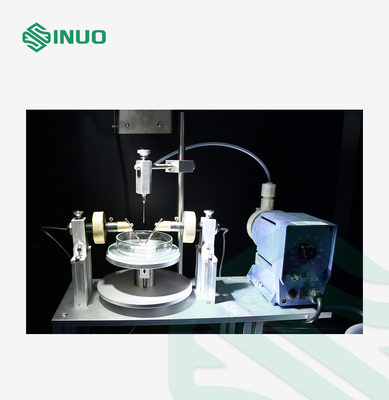

ইলেক্ট্রোডগুলির মধ্যে সঠিক দূরত্ব রয়েছে তা নিশ্চিত করার জন্য যন্ত্রের সাথে একটি গেজ ব্লক সরবরাহ করা হয়।ইলেক্ট্রোডের সঠিক কোণ এবং ড্রপের উচ্চতা নিশ্চিত করতে টেবিলের উচ্চতা সহজেই সামঞ্জস্যযোগ্য।পরীক্ষার বাকি অংশ দরজা বন্ধ রেখে পরীক্ষার চেম্বারের বাইরে থেকে নিয়ন্ত্রিত হয়।ভোল্টেজ, সীমিত কারেন্ট, ড্রিপ রেট এবং ড্রিপের সংখ্যা সবই কন্ট্রোল প্যানেলে সেট করা আছে।একটি অপারেটর একটি শিখা জ্বলে কিনা দেখতে পরীক্ষা পর্যবেক্ষণ করা উচিত.কমপক্ষে দুই সেকেন্ডের ট্র্যাকিং ব্যর্থ হলে যন্ত্রটি একটি অ্যালার্ম শব্দ করে।

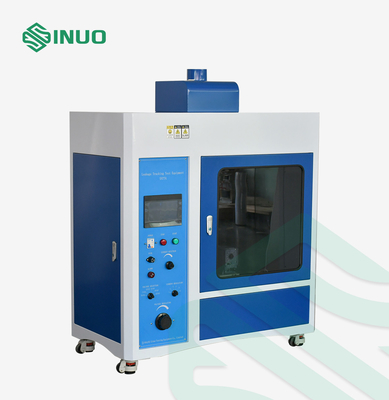

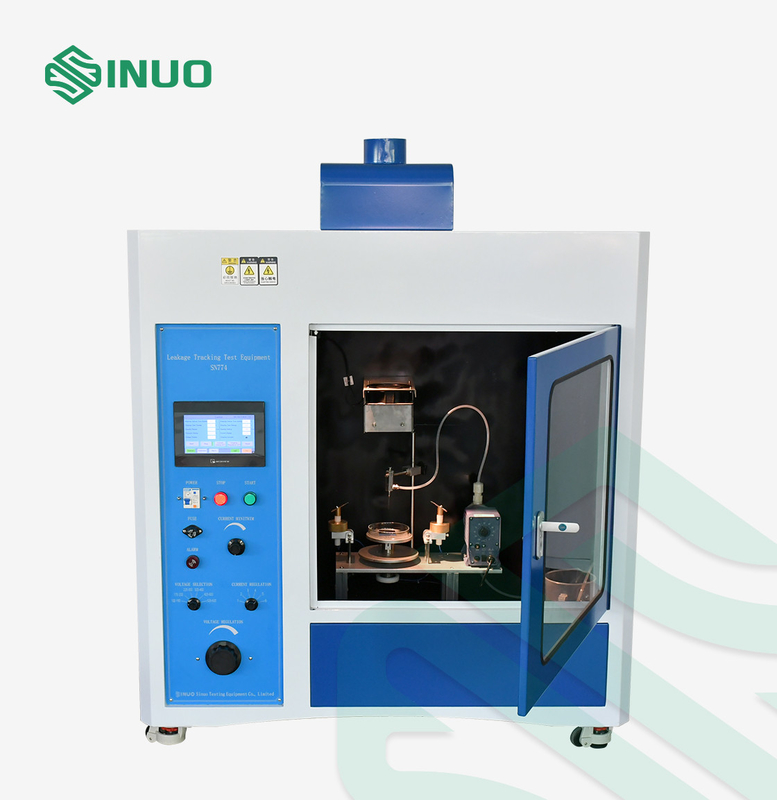

ফুটো ট্র্যাকিং পরীক্ষক উন্নত পিএলসি কন্ট্রোল সিস্টেম এবং 7 ইঞ্চি রঙের টাচ স্ক্রিনে গ্রহণ করে, এটি আলোক সরঞ্জাম, লো-ভোল্টেজ যন্ত্রপাতি, গৃহস্থালী যন্ত্রপাতি, মেশিন টুল বৈদ্যুতিক যন্ত্রপাতি, বৈদ্যুতিক মেশিন, বৈদ্যুতিক সরঞ্জামের গবেষণা, উত্পাদন এবং গুণমান বিভাগের জন্য উপযুক্ত। , ইলেকট্রনিক যন্ত্র, ইলেক্ট্রোটেকনিক্যাল যন্ত্র, তথ্য প্রযুক্তি সরঞ্জাম।এটি ইনসুলেটিং উপাদান, প্রকৌশল প্লাস্টিক, বৈদ্যুতিক সংযোগকারী এবং আনুষাঙ্গিক শিল্পের জন্যও উপযুক্ত।

প্রযুক্তিগত পরামিতি
