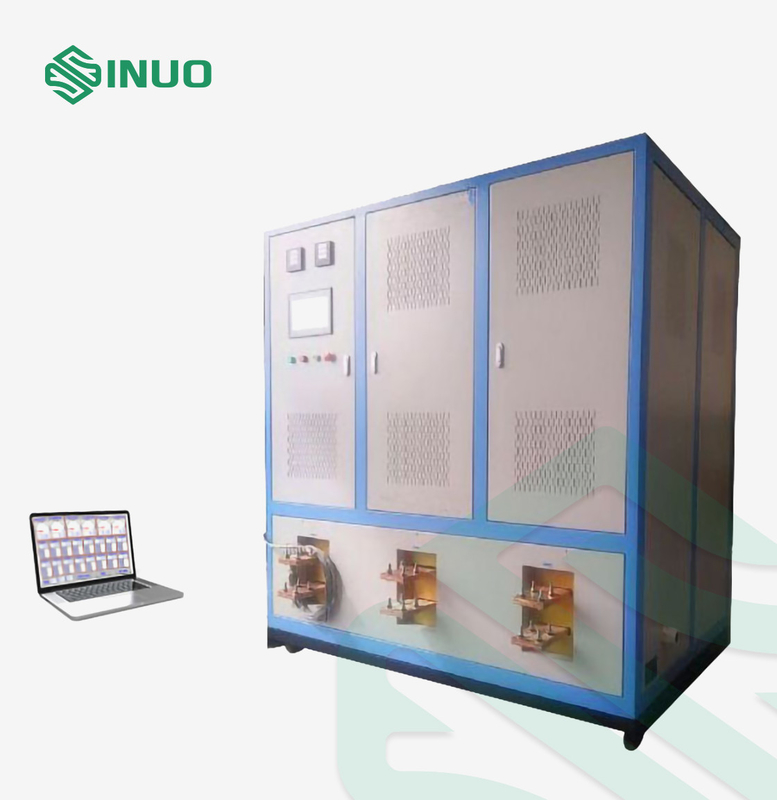

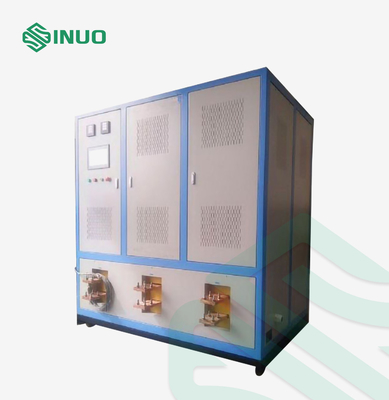

IEC62196 EV সংযোগকারী পরীক্ষার সরঞ্জাম প্লাগ তাপমাত্রা বৃদ্ধি পরীক্ষা সিস্টেম

IEC62196 বৈদ্যুতিক যানবাহন সংযোগকারী এবং প্লাগ তাপমাত্রা বৃদ্ধি পরীক্ষা সিস্টেম

মেনে চলা মান ও ধারা

IEC 62196-1 Ed.4CDV 2020 ক্লজ 24।

আইইসি 62196-3Ed.4CDV2020 ধারা 24।

IEC 60309-1: 2012 ধারা 22।

...

প্রযুক্তিগত পরামিতি

সরঞ্জাম ওভারভিউ

পরীক্ষার সরঞ্জামগুলি যাচাই করতে ব্যবহৃত হয় আনুষাঙ্গিকগুলি এমনভাবে তৈরি করা উচিত যাতে স্বাভাবিক ব্যবহারে তাপমাত্রা বৃদ্ধি অত্যধিক না হয়।

এটি রেট করা কারেন্ট পাস করার পরে প্লাগ, সকেট-আউটলেট এবং গাড়ির সংযোগকারীর তাপমাত্রা বৃদ্ধি, লোড কারেন্ট সংযুক্ত করার সময় বৈদ্যুতিক আনুষাঙ্গিকগুলির পৃষ্ঠের গরম করার অবস্থা এবং টার্মিনালগুলির তাপমাত্রা বৃদ্ধির সাথে মিলিত হয় কিনা তা পরীক্ষা করতে ব্যবহৃত হয়। স্ট্যান্ডার্ডের প্রয়োজনীয়তা।

নমুনা একটি কম ভোল্টেজ প্রদান করে, এবং তারপর তাপমাত্রা বৃদ্ধি একটি নির্দিষ্ট সময়ের মধ্যে সংগ্রহ করা হয়, যা মান প্রয়োজনীয়তার সাথে তুলনা করা হয়।

সিস্টেম রচনা:

12 উপায়ে একক-ফেজ কারেন্ট একটি মেশিনে তৈরি করা হয় (অর্থাৎ সমস্ত বৈদ্যুতিক যন্ত্র এক চেসিসে থাকে),প্রতিটি 3 উপায়ে একক-ফেজ একটি 3-ফেজ পাওয়ার সাপ্লাই গঠন করে (একটি তিন-ফেজ পাওয়ার সাপ্লাই দ্বারা চালিত, সম্পূর্ণ সরঞ্জাম স্টার-সংযুক্ত)।এটি বৈদ্যুতিক ভোল্টেজ নিয়ন্ত্রক, কারেন্ট ট্রান্সমিটার, পিএলসি প্রোগ্রামেবল কন্ট্রোলার, কারেন্ট সেন্সর, টাচ ইন্টারফেস এবং অপসারণযোগ্য চ্যাসিস দ্বারা গঠিত।বিশেষভাবে: এসি স্থির কারেন্ট পাওয়ার সাপ্লাই, যা টেস্ট কারেন্টকে স্থিরভাবে আউটপুট করতে পারে, পাওয়ার সাপ্লাই ভোল্টেজ ওঠানামার কারণে টেস্ট কারেন্টের প্রভাব দূর করতে পারে, সংযোগকারী তার বা কপার বার এবং টেস্ট প্রোডাক্টের রেজিস্ট্যান্স মান, এবং এর সঠিকতা উন্নত করতে পারে। পরীক্ষার ফলাফল।পাওয়ার সাপ্লাই কম ক্ষতি, উচ্চ দক্ষতা, সহজ অপারেশন, এবং সম্পূর্ণ নিয়ন্ত্রণ এবং সনাক্তকরণ ফাংশন আছে.

সিস্টেম বৈশিষ্ট্য:

1. সত্যিকারের রঙের টাচ এলসিডি স্ক্রিনের সাথে, টাচ স্ক্রিনে বর্তমান সেটিং এবং পর্যবেক্ষণ সম্পূর্ণ করা যেতে পারে, সম্পূর্ণ ইংরেজি ইন্টারফেসের সাথে, সেটিং সহজ এবং অপারেশন সুবিধাজনক।

2. একটি বন্ধুত্বপূর্ণ মানব-কম্পিউটার মিথস্ক্রিয়া ইন্টারফেসের সাথে, এটি প্রচুর অ্যালার্ম এবং রোগ নির্ণয়ের ফাংশন প্রদান করে।প্রধান নিয়ন্ত্রণ ইউনিট একটি প্রোগ্রামেবল কন্ট্রোলার (পিএলসি) নির্বাচন করে, যা ব্যাপক পর্যবেক্ষণ এবং বন্ধ-লুপ নিয়ন্ত্রণ অর্জনের জন্য স্বয়ংক্রিয়ভাবে একাধিক লোড স্রোতকে একই সময়ে সামঞ্জস্য করতে পারে এবং অটোমেশনের ডিগ্রি বেশি।

3. বুদ্ধিমান প্রোগ্রাম নিয়ন্ত্রণ সফ্টওয়্যার, উচ্চ নির্ভরযোগ্যতা, শক্তিশালী বিরোধী হস্তক্ষেপ ক্ষমতা, ডিজিটাল লজিক নিয়ন্ত্রণ, গতি নিয়ন্ত্রণ, বন্ধ লুপ প্রক্রিয়া নিয়ন্ত্রণ, ডেটা প্রক্রিয়াকরণ, যোগাযোগ নেটওয়ার্কিং এবং অন্যান্য ফাংশন, সম্পূর্ণ বর্তমান ডেটা সংগ্রহ, প্রদর্শন এবং নিয়ন্ত্রণ।ওয়্যারলেস (WIFI) কমিউনিকেশন ইন্টারফেস প্রদান করুন, এবং ব্যাকগ্রাউন্ড পিসি মনিটরিং সহ ওয়্যারলেস কমিউনিকেশন ফাংশন উপলব্ধি করতে পারে, প্রতিটি লুপের টেস্ট কারেন্টের কেন্দ্রীভূত সেটিং এবং স্বয়ংক্রিয় নিয়ন্ত্রণ উপলব্ধি করতে পারে এবং মানবীকরণ আরও শক্তিশালী।

4. বুদ্ধিমান ভোল্টেজ এবং বর্তমান সেন্সর ব্যবহার করে যা ফিল্ডবাস প্রযুক্তিকে সমর্থন করে ডেটা ট্রান্সমিশনের সম্পূর্ণ ডিজিটালাইজেশন উপলব্ধি করতে, ডেটার নির্ভুলতা এবং পণ্যের নির্ভরযোগ্যতা উন্নত করতে।

5. শূন্য-পয়েন্ট ক্ষতিপূরণ এবং বর্তমান সংশোধন স্ব-অনুক্রমিক ফাংশন সহ, এটি এসি ধ্রুবক বর্তমান পাওয়ার সাপ্লাই সরঞ্জামের স্থায়িত্ব নিশ্চিত করতে ডিভাইসের সামঞ্জস্যযোগ্য পরিসরের মধ্যে মাল্টি-সেগমেন্ট সংশোধন সহগ তৈরি করতে পারে।

6. সুরক্ষা ফাংশন: রিভার্স ফেজ সিকোয়েন্স সহ, ওভার-কারেন্ট সুরক্ষা ফাংশন, কোন লোডের অনুমতি দেয় না।এসি ভোল্টেজ নিয়ন্ত্রক ডিভাইসের সুরক্ষার জন্য কম্পিউটার স্বয়ংক্রিয় সুরক্ষা নিয়ন্ত্রণ এবং যান্ত্রিক মাইক্রো-মোশন লিমিট সুইচের দ্বৈত সুরক্ষা গ্রহণ করা উচিত যাতে এসি ধ্রুবক কারেন্ট পাওয়ার সাপ্লাই সরঞ্জামের স্বাভাবিক ক্রিয়াকলাপ নিশ্চিত করা যায় এবং পণ্যের সুরক্ষা এবং নির্ভরযোগ্যতা নিশ্চিত করা যায়।

7. পরীক্ষার বর্তমান স্থায়িত্ব বাহ্যিক পরীক্ষার পরিবেশ দ্বারা প্রভাবিত হয় না, এবং আউটপুট কারেন্ট সর্বদা পরীক্ষা জুড়ে সেট নির্ভুলতার সীমার মধ্যে রাখা হয়।

8. বুদ্ধিমান এয়ার-কুলিং ব্যবহার করে, রেট করা বর্তমান সময়ে দীর্ঘ-সময় অপারেশন, প্রধান সার্কিট ডিভাইসের তাপমাত্রা বৃদ্ধি তাদের নিজ নিজ মান অতিক্রম করে না।

9. প্রতিটি বর্তমান স্তরের ডিভাইসকে একা পাওয়ার উত্স হিসাবে ব্যবহার করা যেতে পারে বা একাধিক স্রোত যে কোনও সংমিশ্রণে সমান্তরালভাবে ব্যবহার করা যেতে পারে এবং মোট বর্তমান তাপমাত্রা বৃদ্ধি পরীক্ষার প্রয়োজনীয়তাগুলি পূরণ করতে হবে।

তাপমাত্রা অধিগ্রহণ সিস্টেম:

1. তাপমাত্রা সনাক্তকারীর জন্য প্রয়োজনীয়তা:

A. ওয়ার্কিং পাওয়ার সাপ্লাই: DC24V।

B. ইনপুট সার্কিট: 16টি চ্যানেল।

C. ইনপুট সংকেত প্রকার: T প্রকার (থার্মোকল)।

D. পরিমাপ সঠিকতা: ≤±1℃.

ই. স্যাম্পলিং সময়: <0.5 সেকেন্ড।

F. বিচ্ছিন্নতা শক্তি: চ্যানেলগুলির মধ্যে উচ্চ-ভোল্টেজ বিচ্ছিন্নতা সরাসরি 380V লাইভ কন্ডাক্টর পরিমাপ করতে পারে।

G. ডিসপ্লে অপারেশন: 10-ইঞ্চি টাচ এলসিডি স্ক্রিন ব্যবহার করে।

H. যোগাযোগ ফাংশন;দূরবর্তী পর্যবেক্ষণ ওয়াইফাই বেতার ইন্টারফেস বা RS485 ইন্টারফেস মাধ্যমে উপলব্ধি করা যেতে পারে.

I. ডেটা স্টোরেজ: ইউএসবি ইন্টারফেস ইউ ডিস্ক স্টোরেজ।

2. সনাক্তকরণ নিয়ামক এবং সফ্টওয়্যার

A. ডেটা সংগ্রহ এবং প্রক্রিয়াকরণ ফাংশন: রিয়েল-টাইম ডেটা সংগ্রহ এবং নিম্ন-স্তরের স্মার্ট ডিভাইসগুলির প্রক্রিয়াকরণের মাধ্যমে।রিয়েল-টাইম তথ্য অন্তর্ভুক্ত: এনালগ সংকেত যেমন বর্তমান এবং তাপমাত্রা এবং স্যুইচ সংকেত যেমন সুইচ অবস্থান এবং অপারেটিং স্থিতি।

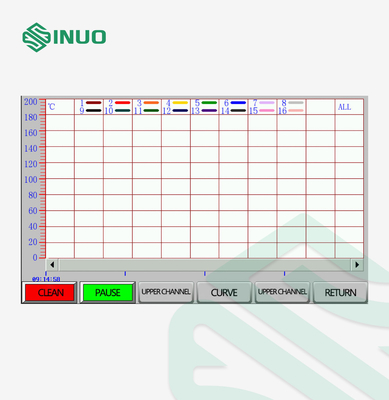

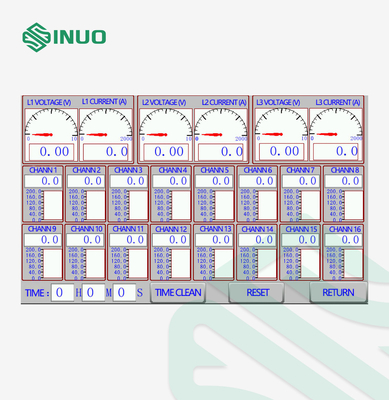

B. ডিসপ্লে ফাংশন: নিম্ন-স্তরের স্মার্ট ডিভাইসগুলি দ্বারা প্রেরিত সমস্ত ধরণের তথ্য প্রক্রিয়াকরণের পরে, বিভিন্ন তথ্য স্ক্রীনগুলি রিয়েল টাইমে প্রদর্শিত হতে পারে এবং সিস্টেমের অপারেটিং প্যারামিটার, অ্যালার্ম তথ্য এবং ঐতিহাসিক রেকর্ডগুলি যেকোন সময় অনুসন্ধান করা যেতে পারে ব্যাকগ্রাউন্ড ইন্টারফেস।

C. কন্ট্রোল ফাংশন: সংগৃহীত তথ্য এবং স্থিতি অনুসারে, নিম্ন-স্তরের স্মার্ট ডিভাইসগুলিতে রিমোট কন্ট্রোল অপারেশন করা যেতে পারে।

D. সেটিং ফাংশন: নিম্ন-স্তরের স্মার্ট ডিভাইসের অপারেশনের সময় প্রয়োজনীয় প্যারামিটারগুলি ব্যাকগ্রাউন্ড মনিটরিং সফ্টওয়্যারের মাধ্যমে সিস্টেমে ইনপুট করা হয়।সেটিংটি ব্যবহারকারীর স্তর এবং কারখানা স্তরের দুটি স্তরে বিভক্ত এবং একটি পাসওয়ার্ড সুরক্ষা ফাংশন রয়েছে৷

E. অ্যালার্ম ফাংশন: প্রতিটি নিম্ন-স্তরের বুদ্ধিমান ডিভাইস দ্বারা উত্পন্ন অ্যালার্ম তথ্য ওয়্যারলেস (WIFI) এর মাধ্যমে ব্যাকগ্রাউন্ডে পাঠানো হয় এবং ব্যাকগ্রাউন্ড মনিটরিং সফ্টওয়্যার স্বয়ংক্রিয়ভাবে অ্যালার্ম তথ্য পপ আপ করবে এবং সংশ্লিষ্ট অ্যালার্ম তথ্য বিশ্লেষণ ও সংগ্রহ করতে পারে। সংগৃহীত তথ্য অনুযায়ী।

F. রেকর্ডিং ফাংশন: প্রশ্নের জন্য সময় এবং অন্যান্য শর্ত অনুযায়ী সিস্টেম অপারেশন চলাকালীন কিছু গুরুত্বপূর্ণ স্থিতি এবং ডেটা সংরক্ষণ করুন এবং নির্দিষ্ট বিন্যাসে প্রিন্টারে আউটপুট ডেটা রিপোর্ট করুন৷

পরামিতি:

প্রধান সরঞ্জাম কনফিগারেশন

1. এসি পাওয়ার সাপ্লাই: এসি স্টেডি কারেন্ট পাওয়ার সাপ্লাই একক ফেজ 400A, 2 আউটপুট 2 সেট।

2. তাপমাত্রা বৃদ্ধি পরীক্ষা স্ট্যান্ডার্ড কপার বার 30*5*2000 মিমি, পরিমাণ 12 পিসি।

3. তাপমাত্রা বৃদ্ধি পরীক্ষার নরম সংযোগটি তাপমাত্রা বৃদ্ধি পরীক্ষার সরঞ্জামের আউটপুট শেষ এবং স্ট্যান্ডার্ড কপার বার বা নরম তামা কন্ডাকটর দিয়ে তৈরি পরীক্ষার পণ্যের মধ্যে সংযোগকারী কন্ডাকটরকে সংযুক্ত করতে ব্যবহৃত হয়।গুণমানের প্রয়োজনীয়তা: কপার টিউব (দেয়ালের বেধ 2 মিমি) এবং টিন করা তামার বিনুনি (φ0.2 মিমি) ঠান্ডা চাপা, উভয় প্রান্তে টিন করা, বিনামূল্যে সহনশীলতা।ক্রস-বিভাগীয় এলাকা 250 বর্গ, দৈর্ঘ্য 1000 মিমি, সংখ্যা 6 সেট।

তাপমাত্রা বৃদ্ধি পরীক্ষার জন্য লাইন: 1,1.5,2,.5,4,6, বর্গক্ষেত্র, প্রতিটি স্পেসিফিকেশন 2 মিটার দৈর্ঘ্য, প্রতিটির 2 টুকরা;10,16,25,50,70, বর্গক্ষেত্র, প্রতিটি স্পেসিফিকেশনের দৈর্ঘ্য 2 মিটার, পরিমাণ প্রতিটির 2 টুকরা;95,120,240 বর্গক্ষেত্র, প্রতিটি স্পেসিফিকেশন দৈর্ঘ্য 1 মিটার, পরিমাণ প্রতিটির 2 টুকরা;

4. তাপমাত্রা অধিগ্রহণ ব্যবস্থা: 16 টি-আকৃতির থার্মোকল 3m দৈর্ঘ্য সহ 16 টি আমদানি করা থার্মোকল সহ অপসারণযোগ্য চ্যাসিসের 1 সেট সহ 16-চ্যানেল তাপমাত্রা অধিগ্রহণ ব্যবস্থা।

5. 1টি ল্যাপটপ (পিসি মনিটরিং সফ্টওয়্যার, 1টি ওয়াইফাই সিস্টেম সহ).
