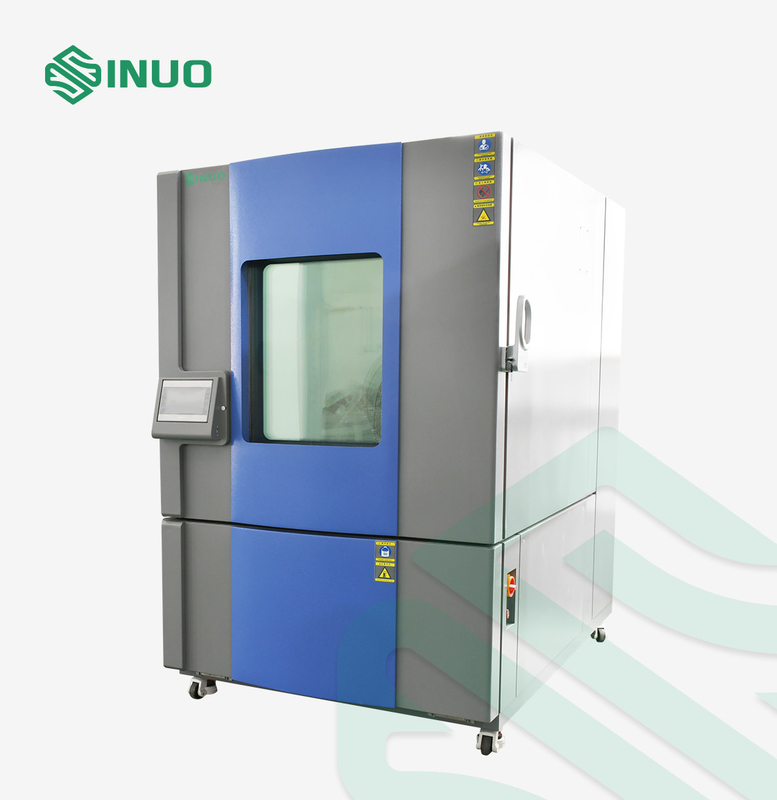

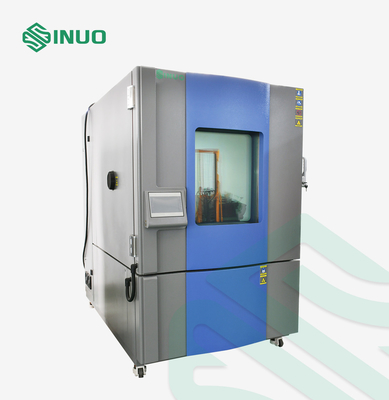

IEC62196 বৈদ্যুতিক যানবাহন ধ্রুবক তাপমাত্রা এবং আর্দ্রতা চেম্বার

IEC62196 বৈদ্যুতিক যানবাহন ধ্রুবক তাপমাত্রা এবং আর্দ্রতা চেম্বার

মেনে চলা মান ও ধারা

IEC 62196-1Ed.4CDV 2020 ক্লজ 20.3, 29.2,35.3,37.1.

IEC60068-2-1:2007 “এনভায়রনমেন্টাল টেস্টিং-পার্ট 2-1: টেস্ট-টেস্ট A: কোল্ড, IDT”

IEC60068-2-2:2007 “এনভায়রনমেন্টাল টেস্টিং-পার্ট 2-1: টেস্ট- টেস্ট B-ড্রাই হিট, IDT”

IEC60068-2-78:2012 “এনভায়রনমেন্টাল টেস্টিং-পার্ট 2-78: টেস্ট-টেস্ট ক্যাব: স্যাঁতসেঁতে তাপ, স্থির অবস্থা, IDT”

IEC60068-2-30:2005 “এনভায়রনমেন্টাল টেস্টিং-পার্ট 2-30: টেস্ট-টেস্ট Db: স্যাঁতসেঁতে তাপ, চক্রাকার (12h+12h চক্র), IDT”

প্রযুক্তিগত পরামিতি

পাওয়ার সাপ্লাই	তিনটি পর্যায়: AC 380V± 10%, 50Hz
নিয়ন্ত্রণ ও অপারেশন	পিএলসি এবং টাচ স্ক্রিন ইন্টেলিজেন্ট কন্ট্রোল সিস্টেম
চেম্বারের আকার	অভ্যন্তরীণ আকার	বাহ্যিক আকার
	1000*1000*1000 মিমি	1470*1400*2100 মিমি
তাপমাত্রা সীমা	-40 °C ~+150°C
আর্দ্রতা পরিসীমা	20% - 98% RH
তাপমাত্রার রেজোলিউশন	0.1℃
তাপমাত্রার ওঠানামা	±0.5℃
তাপমাত্রা অভিন্নতা	±2℃
আর্দ্রতা বিচ্যুতি	±3% RH
তাপের হার	≧2-3°C/মিনিট (নন-লোড, নন-লিনিয়ার)
কুলিং রেট	≧0.7-1°C/মিনিট (নন-লোড, নন-লিনিয়ার)
তাপমাত্রা এবং আর্দ্রতা পরিসীমা স্কিম
প্রধান সিস্টেম রচনা

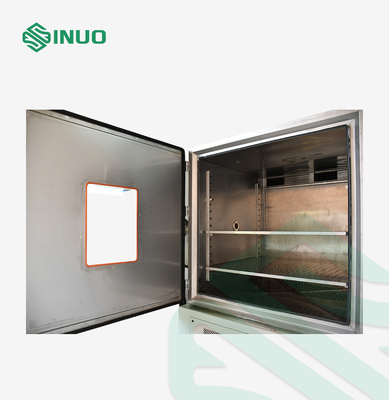

চেম্বার বডি	ভিতরের চেম্বারটি SUS304# স্টেইনলেস স্টিল প্লেট দিয়ে তৈরি, গোলাকার আকৃতি, মসৃণ এবং পরিষ্কারের জন্য সহজ
	বাইরের বাক্সটি রঙিন ইলেক্ট্রোস্ট্যাটিক স্প্রে করার সাথে উচ্চ-মানের ইস্পাত প্লেট দিয়ে তৈরি
	নিরোধক উপাদান: পলিউরেথেন ফেনা
	পর্যবেক্ষণ উইন্ডো: ডবল-লেয়ার বিস্ফোরণ-প্রমাণ টেম্পারড গ্লাস
	শেল্ফ: 304 স্টেইনলেস স্টিলের তৈরি, বিচ্ছিন্ন করা যায় এমন তাক
গরম করার পদ্ধতি	গরম করার পদ্ধতি: বৈদ্যুতিক গরম
	সর্বশেষ নতুন সিরামিক হিটিং ফ্রেম গ্রহণ, সিরামিক উপাদান উচ্চ তাপমাত্রা প্রতিরোধী এবং ভাল নিরোধক সঙ্গে, ফুটো শর্ট সার্কিট ঘটনা ঘটবে না.মাঝখানে জার্মান আমদানি করা হিটিং তারের সাথে সংযুক্ত, তারের ব্যাস পুরু, উচ্চ তাপমাত্রা প্রতিরোধের এবং শুষ্ক বার্ন প্রতিরোধের।কোয়ার্টজ গ্লাস টিউব গরম তারের মাঝখানে ঢোকানো হয়, গরম তারের ধাতু চেম্বারের সাথে যোগাযোগ করার কারণে শর্ট সার্কিট ত্রুটি প্রতিরোধ করতে।
	থার্মাল সাইক্লিং: হিটারের তাপ স্থানান্তর নিশ্চিত করতে, স্থানীয় তাপমাত্রা খুব বেশি প্রতিরোধ করতে এবং ওয়ার্কিং চেম্বারে প্রয়োজনীয় তাপমাত্রা নিশ্চিত করতে জোর করে সঞ্চালন বায়ু নালী।
আর্দ্রতা সিস্টেম	আর্দ্রতা পদ্ধতি: বাহ্যিক আর্দ্রতা কাঠামো গ্রহণ করে, বায়ু নালীর মাধ্যমে স্থানান্তর করে।সুবিধা হল যে গতি স্থিতিশীল এবং ভিতরের বাক্সের তাপমাত্রার উপর প্রভাব ছোট, যাতে তাপমাত্রা বৃদ্ধি স্থিতিশীল এবং আর্দ্রতা প্রভাব আদর্শ।
	হিউমিডিফিকেশন টিউব: ইউ-আকৃতির ডিজাইন প্লাস ওভার-টেম্পারেচার প্রোব হোল, হিটিং লাইন এবং হিটিং সিস্টেম একই আমদানি করা ব্র্যান্ডের উপাদান গ্রহণ করে, অ্যান্টি-ড্রাই ফাংশন সহ দীর্ঘ পরিষেবা জীবন এবং আর্দ্রতা টিউবের দীর্ঘস্থায়ী স্থায়িত্ব নিশ্চিত করে।
	আর্দ্রতা এবং হাইড্রেশন: একটি ড্রয়ার টাইপ জল যোগ বাক্স আছে.সঞ্চালন জলের ট্যাঙ্কে তরল স্তর প্রদর্শন স্কেলের মাধ্যমে জলের স্তরটি দৃশ্যত পর্যবেক্ষণ করা যেতে পারে।পানির স্তর স্বয়ংক্রিয়ভাবে নিয়ন্ত্রিত হয়।সঙ্গে জল ঘাটতি শঙ্কা।
শীতলকরণ ব্যবস্থা	রেফ্রিজারেশন পদ্ধতি: কম্প্রেসার-হিট এক্সচেঞ্জার ব্যবহার করে এয়ার-কুলড কুলিং
	কম্প্রেসার: Tecumseh, ফরাসি ব্র্যান্ড
	ঠান্ডা বায়ু সঞ্চালন: জোর করে সঞ্চালন বায়ু নালী মসৃণ বায়ু প্রত্যাবর্তন এবং বায়ু সরবরাহ নিশ্চিত করে, কাজের চেম্বারে তাপমাত্রার অভিন্নতা নিশ্চিত করে।
নিয়ন্ত্রণ ব্যবস্থা	টাচ স্ক্রিন: OYO1000
	তাপমাত্রা নিয়ন্ত্রণ: ক্লাস A PT100 প্লাটিনাম প্রতিরোধের সেন্সর ব্যবহার করে পিআইডি স্ব-টিউনিং
	ফাংশন: নির্দিষ্ট মান পরীক্ষা এবং প্রোগ্রাম পরীক্ষা নির্দিষ্ট মান পরীক্ষা: যখন পরীক্ষার পরিবেশে শুধুমাত্র একটি তাপমাত্রা এবং আর্দ্রতার প্রয়োজন হয়, প্রয়োজনীয় তাপমাত্রা, আর্দ্রতা এবং চলমান সময় সেট করতে এই মোডটি নির্বাচন করুন। প্রোগ্রাম পরীক্ষা: যখন পরীক্ষার পরিবেশে একাধিক তাপমাত্রা এবং আর্দ্রতার প্রয়োজন হয়, প্রতিটি প্রোগ্রামের তাপমাত্রা, আর্দ্রতা এবং চলমান সময় সেট করতে এই মোডটি নির্বাচন করুন।অপারেটর প্রোগ্রাম চলমান সিকোয়েন্স সেট করতে পারে এবং প্রোগ্রামের 100টি গ্রুপ সেট আপ করতে পারে।
তথ্য ভান্ডার	তাপমাত্রা এবং আর্দ্রতা বক্ররেখা ইন্টারফেসের সাথে, ডেটা পরিবর্তন এবং প্রক্রিয়াগুলি রেকর্ড করা যেতে পারে, স্ট্যান্ডার্ড R232 ইন্টারফেস বা ইউ ডিস্ক যোগাযোগ ইন্টারফেস সহ, ডেটা ডাউনলোড করা যেতে পারে।
নিরাপত্তা সুরক্ষা	পাওয়ার-অফ মেমরি ফাংশন, ফেজ সিকোয়েন্স সুরক্ষা, ফুটো সুরক্ষা, অতিরিক্ত-তাপমাত্রা সুরক্ষা, কম্প্রেসার ওভারলোড সুরক্ষা, জলের ঘাটতি অ্যালার্ম, অস্বাভাবিক সুরক্ষা।

সরঞ্জাম ওভারভিউ

এই পরীক্ষার চেম্বারটি কাঁচামাল এবং ইলেকট্রনিক্স, ইলেকট্রিশিয়ান, বৈদ্যুতিক যন্ত্রপাতি, প্লাস্টিক ইত্যাদির ঠান্ডা, তাপ, আর্দ্রতা এবং শুষ্কতা পরীক্ষার জন্য ব্যবহার করা হয়। উদ্দেশ্য হল উচ্চ এবং নিম্ন তাপমাত্রার পর্যায়ক্রমে পণ্যগুলির স্টোরেজ এবং পরিবহনের নির্ভরযোগ্যতা নিশ্চিত করা। তাপ এবং আর্দ্রতা, একটি প্রয়োজনীয় পরীক্ষার সরঞ্জাম যা অনেক মান দ্বারা প্রয়োজনীয়।

গঠন:

এই মেশিনটি নিম্নলিখিত বৈশিষ্ট্য সহ একটি বন্ধ চেম্বার কাঠামো গ্রহণ করে:

A. ব্যবহারকারীদের বিভিন্ন চাহিদা মেটাতে এটির একটি অত্যন্ত বিস্তৃত তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রণ পরিসীমা রয়েছে।

B. আদর্শ তাপমাত্রা এবং আর্দ্রতা পরিবেশ সামঞ্জস্য করার জন্য এটি একটি অনন্য সুষম তাপমাত্রা সমন্বয় এবং আর্দ্রতা নিয়ন্ত্রণ মোড গ্রহণ করে।গরম এবং আর্দ্রতা ক্ষমতা স্থিতিশীল এবং সুষম, এবং তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রণ উচ্চ-নির্ভুলতা এবং উচ্চ-স্থিতিশীলতা।

C. হিমায়ন সার্কিটের স্বয়ংক্রিয় নির্বাচন: স্বয়ংক্রিয় নিয়ন্ত্রণ ডিভাইসে তাপমাত্রার সেট মান অনুযায়ী স্বয়ংক্রিয়ভাবে চলমান রেফ্রিজারেশন সার্কিট শুরু করার ক্ষমতা রয়েছে, উচ্চ তাপমাত্রার অবস্থার অধীনে সরাসরি শীতলকরণ শুরু করতে পারে।

রেফ্রিজারেশন সম্পূর্ণরূপে আবদ্ধ সংকোচকারী (আমদানি করা) সহ এয়ার-কুলড কনডেন্সিং ইউনিট গ্রহণ করে।

D. দরজাটি একটি পর্যবেক্ষণ জানালা দিয়ে সজ্জিত, যা পরীক্ষার নমুনার পরীক্ষার অবস্থা পর্যবেক্ষণের জন্য সুবিধাজনক।

প্রশ্ন এবং উত্তর

প্রশ্ন: এই ডিভাইসটি কোন তাপমাত্রায় পৌঁছাতে পারে?
একটি: সরঞ্জাম পৌঁছতে পারে - 40 ~ 150 ℃।

প্রশ্ন: এই ডিভাইসের জন্য আকার বিকল্প কি?
উত্তর: সরঞ্জামের আকার আপনার প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।

প্রশ্নঃ যন্ত্রপাতির কি অনেক তাপমাত্রার ওঠানামা আছে?
উত্তর: পরীক্ষার নির্ভুলতা নিশ্চিত করতে তাপমাত্রা ওঠানামার আমাদের প্রযুক্তিগত প্রয়োজনীয়তা ±0.5℃।
