IEC 62196 EV কানেক্টর টেস্টিং ইকুইপমেন্ট উইথড্রয়াল ফোর্স ল্যাচিং ভেরিফিকেশন

IEC 62196 EV কানেক্টর টেস্টিং ইকুইপমেন্ট উইথড্রয়াল ফোর্স ল্যাচিং ভেরিফিকেশন

ব্র্যান্ড নাম: Sinuo
মডেল নম্বর: SN1013B
MOQ: 1
মূল্য: Customized
অর্থ প্রদানের শর্তাবলী: টি/টি
সরবরাহের ক্ষমতা: 30 সেট / মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
Calibration Certificate (Cost Additional)
ফলিত স্ট্যান্ডার্ড:
IEC 62196-1 Ed.4 CDV 2020
প্রযোজ্য ধারা:
ধারা 16.16
প্রত্যাহার বল ওজন:
1 কিলোগ্রাম
সন্নিবেশ বল ওজন:
9.2 কেজি
সন্নিবেশ সহায়ক ওজন:
0.8 কেজি
সরঞ্জাম পরীক্ষা প্লাগ:
কাস্টমাইজড
ড্রপ উচ্চতা সীমা:
50 মিমি
ওয়ারেন্টি মেয়াদ:
এক বছর
প্যাকেজিং বিবরণ:
প্লাইউড কেস
যোগানের ক্ষমতা:
30 সেট / মাস
বিশেষভাবে তুলে ধরা:

উইথড্রয়াল ফোর্স ইভি কানেক্টর টেস্টিং ইকুইপমেন্ট

,

আইইসি 62196-1 ইভি কানেক্টর টেস্টিং ইকুইপমেন্ট

,

ইভি উইথড্রয়াল ফোর্স ভেরিফিকেশন টেস্টিং ইকুইপমেন্ট

পণ্যের বর্ণনা





IEC 62196 বৈদ্যুতিক যানবাহন প্রত্যাহার বল এবং ল্যাচিং যাচাইকরণ পরীক্ষার সরঞ্জাম



মেনে চলা মান ও ধারা




IEC 62196-1:2020 ধারা 16.16।



সরঞ্জাম ওভারভিউ




IEC 62196-1Ed.4CDV 2020 ধারা 16.16 দ্বারা এই প্রত্যাহার বল পরীক্ষার যন্ত্রের প্রয়োজন।

পরীক্ষার নীতি: স্থির আনুষঙ্গিক (সকেট-আউটলেট বা গাড়ির খাঁড়ি) এমনভাবে মাউন্ট করা হয় যে সঙ্গমের আনুষঙ্গিকটি সন্নিবেশের প্রথম পর্যায়ে উল্লম্বভাবে নীচের দিকে চলে যায়।9,2 কেজি একটি প্রধান ওজন উপযুক্তভাবে সঙ্গম আনুষঙ্গিক উপর স্থাপন করা হয়.চলন্ত আনুষঙ্গিক প্রয়োজনীয় অবস্থানে স্থির আনুষঙ্গিক অংশে প্রবেশ না করলে, 0,8 কেজি একটি সম্পূরক ওজন 5 সেন্টিমিটার উচ্চতা থেকে প্রধান ওজনের উপরে পড়ার অনুমতি দেওয়া হয়।চলন্ত আনুষঙ্গিক তারপর সঠিকভাবে পরিচিতি নিযুক্ত করার জন্য প্রয়োজনীয় অবস্থানে নির্দিষ্ট আনুষঙ্গিক প্রবেশ করাতে হবে।



প্রযুক্তিগত পরামিতি




ফলিত মান IEC 62196-1 Ed.4 CDV 2020
প্রয়োগকৃত ধারা ধারা 16.16
প্রত্যাহার বল ওজন 1 কিলোগ্রাম
সন্নিবেশ বল ওজন 9.2 কেজি
সন্নিবেশ সহায়ক ওজন 0.8 কেজি
সরঞ্জাম পরীক্ষা প্লাগ কাস্টমাইজড

A. সন্নিবেশ শক্তি পরীক্ষা:

1. সকেট বা অ্যাপ্লায়েন্স ইনপুট সকেটের জন্য একটি নির্দিষ্ট সন্নিবেশ শক্তি ডিভাইস

2. ফোর্স ওয়েট কিট: 9.2 কেজি, সহায়ক ওজন 0.8 কেজি

3. অক্জিলিয়ারী ওজনের ড্রপ উচ্চতা সীমা: 50 মিমি

4. 2 কেজি ওজন

B. প্রত্যাহার বল পরীক্ষা:

1. IEC 62196-1 :2020 এর উপর ভিত্তি করে SN1013 এর যান্ত্রিক অংশ ভাগ করা হয়েছে চিত্র 13

2. SN1013 এর জন্য টেস্ট প্লাগ শেয়ার করা হয়েছে৷

3. কাউন্টারওয়েট, উত্তোলনের আনুষাঙ্গিক (গেজ + হুক + ওজন) 9 কেজি করুন এবং সম্পূরক ওজন 1 কেজি

4. 1 কেজি ওজন



বিস্তারিত:

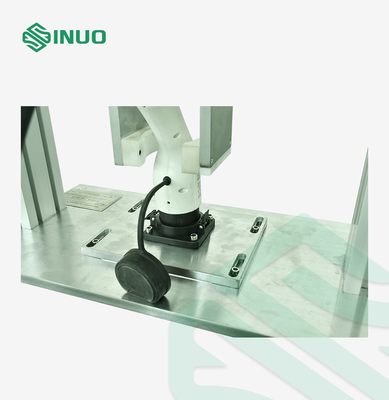

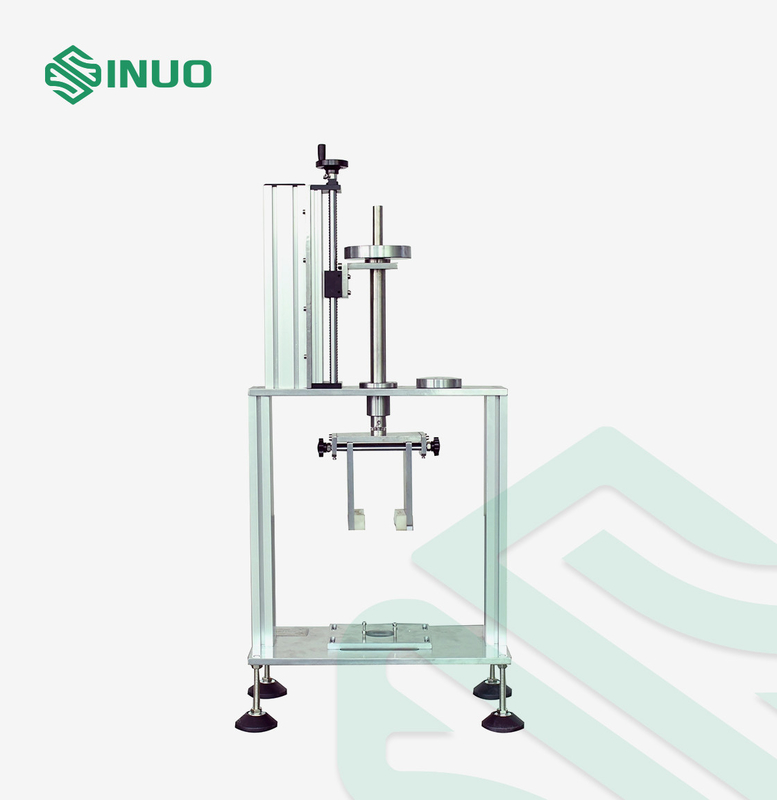

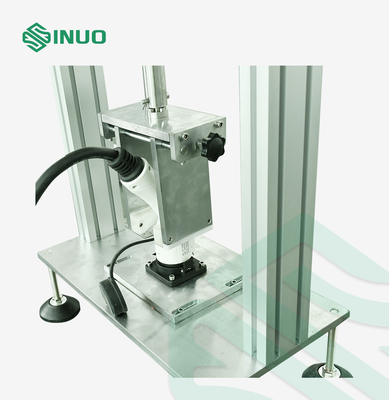

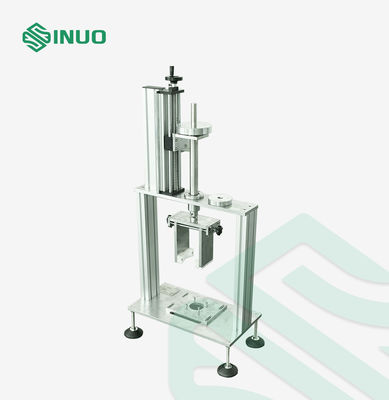

IEC 62196 EV কানেক্টর টেস্টিং ইকুইপমেন্ট উইথড্রয়াল ফোর্স ল্যাচিং ভেরিফিকেশন 0
