পরিবেশগত পরীক্ষার জন্য IEC 60068 কম্পন শেকার

পরিবেশগত পরীক্ষার জন্য IEC 60068 কম্পন শেকার

পণ্যের প্রয়োগ

আপনার প্রোডাক্ট বাস্তব জগতে ব্যবহারের চাপকে কিভাবে সহ্য করবে? কম্পন পরীক্ষা উত্তর প্রদান করে,অটোমোবাইল এবং এয়ারস্পেস থেকে ইলেকট্রনিক্স পর্যন্ত বাজারে সাফল্যের জন্য স্থায়িত্ব এবং নির্ভরযোগ্যতা নিশ্চিত করা.

সিনুও আপনার সাথে অংশীদার হয়ে কাস্টমাইজড কম্পন পরীক্ষার সমাধান সরবরাহ করে। আমরা স্ট্যান্ডার্ড সম্মতি (জিবি, জিজেবি, ইউএল, আইইসি, এএসটিএম,এবং আরো অনেক কিছু) আপনার নির্দিষ্ট অ্যাপ্লিকেশন চ্যালেঞ্জ উপর ফোকাস করতেআমাদের লক্ষ্য হল আপনাকে সঠিক পরীক্ষার ক্ষমতা দিয়ে সজ্জিত করা যা বাজারে আসার সময়কে ত্বরান্বিত করতে, পণ্যের গুণমান বাড়াতে এবং অবিচল নির্ভরযোগ্যতার জন্য একটি প্রতিযোগিতামূলক খ্যাতি গড়ে তুলতে প্রয়োজন।

কম্পন পরীক্ষার সিস্টেমের কনফিগারেশন

1. গ্রাহক দ্বারা প্রদত্ত পরীক্ষার শর্ত;

2পরীক্ষার ধরনঃ সাইনস স্কেপ; র্যান্ডম; শক

3ফ্রিকোয়েন্সি রেসপন্স রেঞ্জঃ 1-3000Hz

4সূত্রঃ

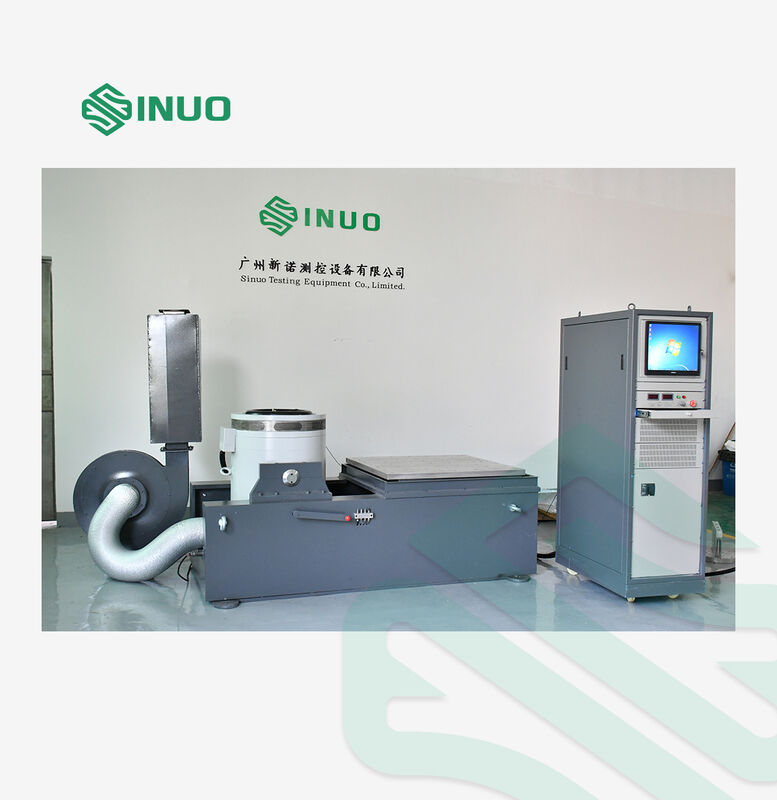

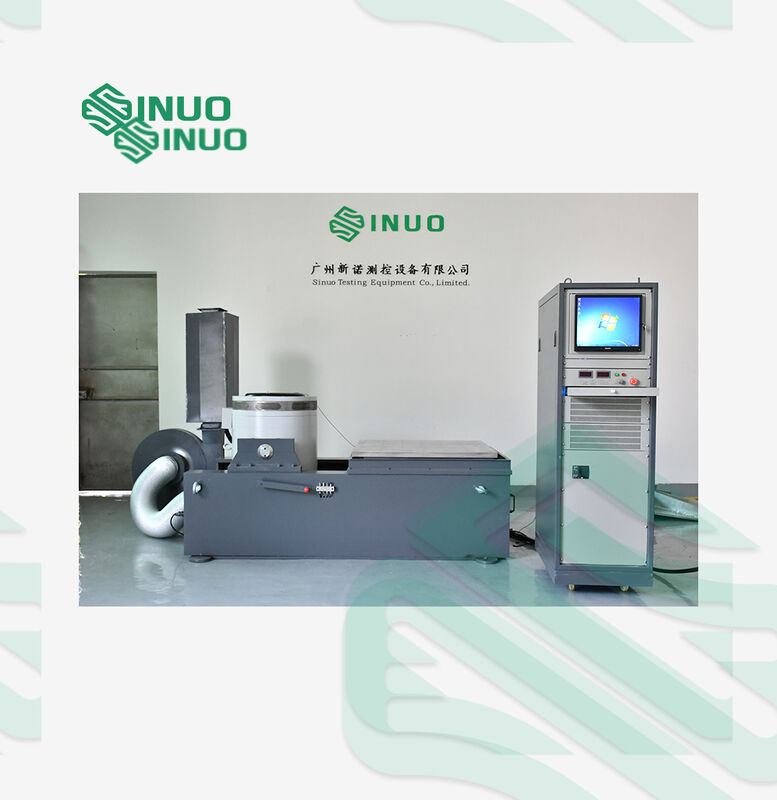

সরঞ্জাম প্রধান চিত্র

যন্ত্রপাতি প্রযুক্তিগত পরামিতি

1A20S34 ইলেক্ট্রোম্যাগনেটিক উত্তেজনার জেনারেটরঃ

1.1সর্বাধিক সিনোসাইডাল উত্তেজনার শক্তিঃ 2200 কেজি.

1.2সর্বাধিক র্যান্ডম উত্তেজনাকর শক্তিঃ 2200 kg.f RMS

1.3সর্বাধিক প্রভাব উত্তেজনা শক্তিঃ 4400 kg.f

1.4ফ্রিকোয়েন্সি রেঞ্জঃ 1-3000 Hz

1.5দরকারী লোডঃ ৩০০ কেজি

1.6সর্বাধিক স্থানচ্যুতিঃ ৫১ মিমি পি-পি

1.7সর্বোচ্চ গতিঃ ২.০ মি/সেকেন্ড

1.8সর্বোচ্চ ত্বরণঃ 100G (980 m/s2)

1.9 প্রথম শ্রেণীর রেজোনেন্ট ফ্রিকোয়েন্সিঃ২৬০০ হার্জ±৫%

1.১০ কম্পন বিচ্ছিন্নতা ফ্রিকোয়েন্সিঃ2.5 হার্জ

1.১১ চলমান কয়েল ব্যাসার্ধঃФ৩৪০ মিমি

1.12চলমান কয়েল ওজন :২২ কেজি

1.13টেবিলে স্ক্রু:১৭×এম১০

1.14ফ্লাক্স ফুটো:<১০ গাউস

1.15সরঞ্জামের আকারe:L 1080mm × W 920mm × H 950mm (উল্লম্ব টেবিল)

1.16সরঞ্জামের ওজন :১৯২০ কেজি (অনুভূমিক স্লাইড টেবিল ছাড়া)

2 LA-24K ডিজিটাল সুইচিং পাওয়ার এম্প্লিফায়ার:

2.১ আউটপুট পাওয়ারঃ২০ কেভিএ

2.২ আউটপুট ভোল্টেজঃ ১২০ ভোল্ট

2.3 আউটপুট বর্তমানঃ ২০০ এ

2.4 এম্প্লিফায়ারের কার্যকারিতা :≥90%

2.5 সুইচিং ফ্রিকোয়েন্সিঃ১১৬ কেএইচজেড

2.6 এসএনআরঃ ≥65 ডিবি

2.7 গোলমালঃ≤70dB

2.8 এম্প্লিফায়ার ওজনঃ 500 কেজি

2.9 এম্প্লিফায়ারের আকারঃW600mm×D 900mm×H 1280mm

৩ সার্ভো সুরক্ষা ব্যবস্থা

ফাংশনঃতাপমাত্রা, বাতাসের চাপ, অতিরিক্ত স্থানচ্যুতি, অতিরিক্ত ভোল্টেজ, অতিরিক্ত বর্তমান, ইনপুট কম ভোল্টেজ, বাহ্যিক ত্রুটি, নিয়ন্ত্রণ পাওয়ার সাপ্লাই, লজিক ত্রুটি, ইনপুট ফেজ ক্ষতি

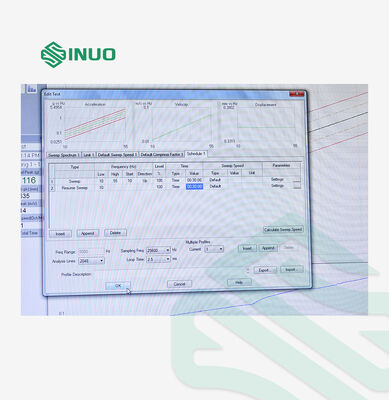

4 ডিজিটাল কম্পন নিয়ন্ত্রক VCSusb-2

4.১ হার্ডওয়্যার কনফিগারেশনঃ ২টি একযোগে ইনপুট চ্যানেল, ১টি আউটপুট চ্যানেল

4.২ কন্ট্রোল ফাংশন মডিউলঃসাইনস, র্যান্ডম, ক্লাসিকাল শক

4.3 কন্ট্রোল কম্পিউটারঃ১৭ ইঞ্চি এলসিডি মনিটর, কীবোর্ড/অপটিক্যাল মাউস সহ মূল ব্র্যান্ডের কম্পিউটার

4.4 সফটওয়্যার:ইংরেজি অপারেশন, সময় ডোমেইন এবং ফ্রিকোয়েন্সি ডোমেইন বিশ্লেষণ, সংকেত উৎস, সাইন ফ্রিকোয়েন্সি sweep বিশ্লেষণ, ইত্যাদি এটি স্বয়ংক্রিয়ভাবে WORD পরীক্ষার রিপোর্ট উৎপন্ন করতে পারেন। এটি প্রদর্শন করতে পারেন,সংকেত এবং তথ্য সংরক্ষণ করুন, এবং পরীক্ষা পরামিতি এবং বিশ্লেষণ ফাংশন সেট।

4অপারেটিং সিস্টেমঃ উইন্ডোজ

4.6 ত্বরণ সেন্সর LAB:ফ্রিকোয়েন্সি পরিসীমাঃ 1-12000Hz

সংবেদনশীলতাঃ ৩০%/গ্রাম

তাপমাত্রা পরিসীমাঃ -40 - 160°C

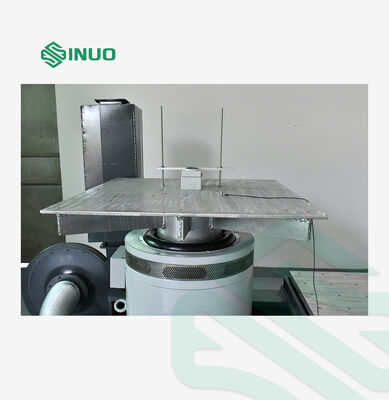

5 VT120 উল্লম্ব এক্সটেনশন টেবিল

5.1 উপাদানঃম্যাগনেসিয়াম খাদ, পৃষ্ঠ কঠিন anodized

5.২ টেবিলের আকারঃ ১,২০০ মিমি × ১,২০০ মিমি

5.3 স্থায়ী গর্তঃM8 স্টেইনলেস স্টীল স্ক্রু হাতা, টেকসই এবং পরিধান প্রতিরোধী

5.4 উপরের সীমা ব্যবহারের ফ্রিকোয়েন্সিঃসাইনস ৪০০ হার্জ, র্যান্ডম ২০০০ হার্জ

5.5 ওজনঃ প্রায় 145 কেজি

6 HG120 অনুভূমিক তেল ফিল্ম স্লাইড টেবিল

6.1 উপাদানঃম্যাগনেসিয়াম খাদ, পৃষ্ঠ কঠিন anodized

6.২ টেবিলের আকারঃ ১,২০০ মিমি × ১,২০০ মিমি

6.3 স্থায়ী গর্তঃM8 স্টেইনলেস স্টীল স্ক্রু হাতা, টেকসই এবং পরিধান প্রতিরোধী

6.4 উপরের সীমা ব্যবহারের ফ্রিকোয়েন্সিঃসাইনস ৪০০ হার্জ, র্যান্ডম ২০০০ হার্জ

6.5 ওজন: প্রায় ১৫১ কেজি (সংযোগ মাথা ছাড়া)

7 B752S শীতল বায়ুচলাচলকারী ((সাইলেন্সার সহ)

7.১ ফ্যান পাওয়ারঃ7.৫ কিলোওয়াট

7.২ ফ্যান ফ্লো রেটঃ67.৫ মিটার/মিনিট

7.3 ফ্যানের চাপঃ0.067kgf/cm2

8 বৈদ্যুতিক প্রয়োজনীয়তা

8.১ বিদ্যুৎ সরবরাহঃ ৩-ফেজ ৩৮০ ভোল্ট / ৫০ হার্জ, ৩৫ কেভিএ

8.২ কম্প্রেসড এয়ারঃ0.6 এমপিএ

8.3 গ্রাউন্ড রেজিস্ট্যান্সঃ ≤4Ω

ডিজিটাল কম্পন নিয়ন্ত্রকের প্রধান প্রযুক্তিগত পরামিতি
