| ব্র্যান্ড নাম: | Sinuo |
| মডেল নম্বর: | এসএনইবিপি |
| MOQ: | 1 |
| মূল্য: | Customized |
| অর্থ প্রদানের শর্তাবলী: | টি/টি |
| সরবরাহের ক্ষমতা: | 10 সেট/মাস |

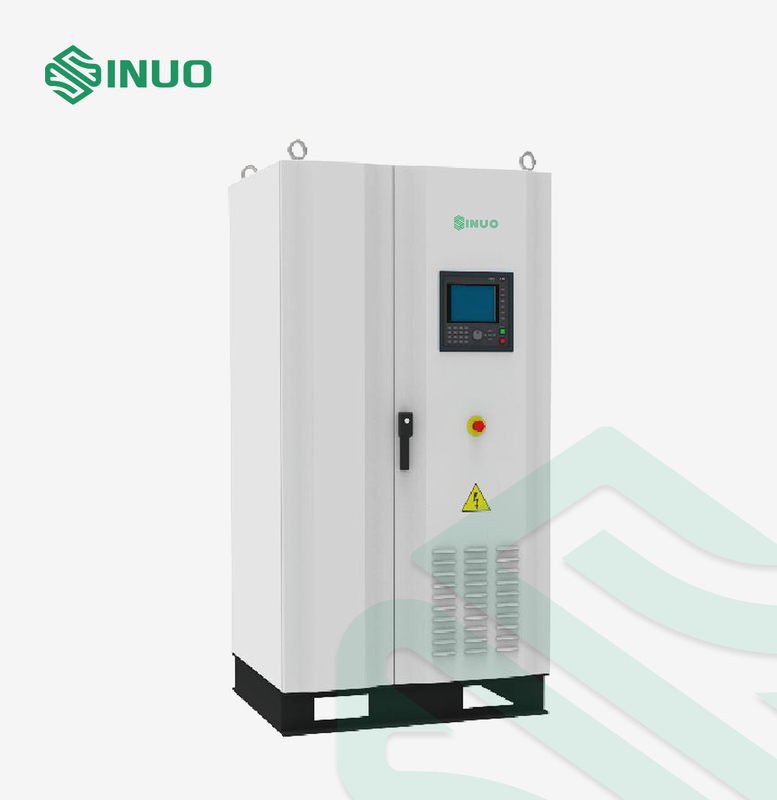

বৈদ্যুতিক গাড়ির প্রতিক্রিয়া পাওয়ার গ্রিড সিমুলেটর

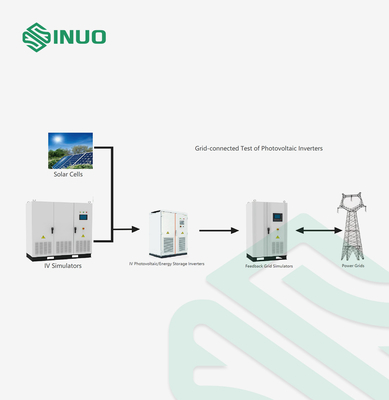

SNEBP সিরিজের রিজেনারেটিভ গ্রিড সিমুলেটরগুলি নতুন এনার্জি ইন্ডাস্ট্রিতে ব্যবহার করা হয় যেমন চার্জিং পাইলস, এনার্জি স্টোরেজ ইনভার্টার, ফটোভোলটাইক ইনভার্টার, উইন্ড এনার্জি কনভার্টার এবং গ্রিড কানেকশন পারফরম্যান্স পরীক্ষার জন্য অন্যান্য পণ্য।পণ্যের ইনপুট শেষ ডিজিটাল PWM সংশোধন প্রযুক্তি গ্রহণ করে, এবং আউটপুট শেষ স্বাধীন ডিজিটাল উচ্চ-ফ্রিকোয়েন্সি বৈদ্যুতিন সংকেতের মেরু বদল প্রযুক্তি গ্রহণ করে।এতে গ্রিডে সম্পূর্ণ শক্তির প্রতিক্রিয়া, উচ্চ ইনপুট পাওয়ার ফ্যাক্টর, কম গ্রিড দূষণ, উচ্চ আউটপুট তরঙ্গরূপ গুণমান, দ্রুত গতিশীল প্রতিক্রিয়া এবং তিন-ফেজ স্বাধীন সমন্বয় এবং অন্যান্য সুবিধা রয়েছে।
প্রধান বৈশিষ্ট্য
1. একাধিক আউটপুট মোড সহ, শক্তিশালী ফাংশন:
(1) তিন-ফেজ স্ট্যান্ডার্ড মোড: স্ট্যান্ডার্ড তিন-ফেজ ভোল্টেজ আউটপুট;
(2) তিন-ফেজ ভারসাম্যহীন মোড: তিন-ফেজ ভোল্টেজ স্বাধীনভাবে সেট করা হয়, এবং তিন-ফেজ ফেজ কোণ 0.0° থেকে 359.9° পর্যন্ত সামঞ্জস্যযোগ্য;
(3) সমান্তরাল একক-ফেজ মোড: উচ্চ-শক্তি একক-ফেজ আউটপুটে তিন-ফেজ সমান্তরাল সংযোগ;
2. তিন-ফেজ মোড আউটপুট ব্যাপক পাওয়ার গ্রিড অস্বাভাবিক সিমুলেশন ফাংশন সহ থ্রি-ফেজ ডিকপলিং ডিজাইন গ্রহণ করে: গ্রিড বিকৃতি, গ্রিড ওঠানামা, তিন-ফেজ ভারসাম্যহীনতা, ইত্যাদি, এবং 2-40 হারমোনিক্স হারমোনিক মোডে সুপারইম্পোজ করা যেতে পারে;

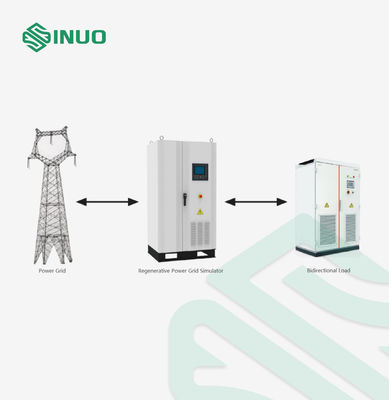

3. চার-চতুর্ভুজ অপারেশন ফাংশন দিয়ে সজ্জিত, গ্রিডে 100% শক্তি প্রতিক্রিয়া উপলব্ধি করা;
4. এটি NB/T32004-2013 স্ট্যান্ডার্ড দ্বারা নির্দিষ্ট পরীক্ষার প্রয়োজনীয়তার মাধ্যমে নিম্ন (শূন্য) ভোল্টেজ রাইড পূরণ করে এবং কর্মক্ষমতার মাধ্যমে নিম্ন (শূন্য) ভোল্টেজ রাইড নির্ভরযোগ্য, এবং এটি কম ভোল্টেজের লোডের সাথে অনুরণিত হবে না।
5. জাতীয় মান দ্বারা নির্দিষ্ট পরীক্ষার প্রয়োজনীয়তার মাধ্যমে উচ্চ ভোল্টেজ রাইড পূরণ করুন;
6. গতিশীল প্রতিক্রিয়া গতি দ্রুত, এবং ভোল্টেজ মিউটেশন প্রতিক্রিয়া সময় 20ms মধ্যে হয়;ইনপুট পাওয়ার ফ্যাক্টর উচ্চ (≥095), এবং ইনপুট বর্তমান বিকৃতি কম (<5%);
7. অটো-লক ফাংশন সহ, দুর্ঘটনাজনিত যোগাযোগের কারণে দুর্ঘটনা বা বিপদ প্রতিরোধ করতে নিয়মিত বিরতিতে কীবোর্ড স্বয়ংক্রিয়ভাবে লক হয়ে যায়।
8. 8-ইঞ্চি রঙিন টাচ স্ক্রিন, সমস্ত ক্রিয়াকলাপ টাচ স্ক্রিনের মাধ্যমে উপলব্ধি করা যেতে পারে, চেহারাটি দুর্দান্ত, অপারেশনটি সুবিধাজনক এবং এটি নম্বর কী, ফাংশন কী, নব ইত্যাদি দিয়ে সজ্জিত, এবং অপারেশনটি বৈচিত্র্যময় ;
9. পরিমাপ ফাংশন সম্পূর্ণ, ভোল্টেজ, বর্তমান, সর্বোচ্চ বর্তমান, ফ্রিকোয়েন্সি, সক্রিয় শক্তি, আপাত শক্তি, পাওয়ার ফ্যাক্টর, ভোল্টেজ ক্রেস্ট ফ্যাক্টর এবং অন্যান্য বৈদ্যুতিক শক্তি পরামিতি পরিমাপ করতে সক্ষম:
10. কৃত্রিম বুদ্ধিমত্তা পর্যবেক্ষণ (আল-মনিটর) ফাংশন, অভ্যন্তরীণ ভোল্টেজ, বর্তমান, তাপমাত্রা এবং অন্যান্য পরামিতিগুলির রিয়েল-টাইম পর্যবেক্ষণ, অস্বাভাবিক অবস্থা অবিলম্বে অ্যালার্ম, এবং সময়মত প্রক্রিয়াকরণের জন্য অনুরোধ করে;
11. ব্ল্যাক-বক্স ফাংশন সহ, এটি স্বয়ংক্রিয়ভাবে অস্বাভাবিক অবস্থার অধীনে অপারেটিং প্যারামিটার রেকর্ড করতে পারে, যা পরবর্তীতে দেখার এবং রক্ষণাবেক্ষণের জন্য সুবিধাজনক;
12. প্রধান উপাদান হল আন্তর্জাতিক প্রথম সারির সুপরিচিত ব্র্যান্ড, গুণমানে নির্ভরযোগ্য, স্থিতিশীল এবং টেকসই
13. মূল সূচকগুলি একাধিক মার্জিন, ভোল্টেজ স্ট্রেস, বর্তমান স্ট্রেস, এবং তাপ উত্পাদন কঠোর ধরনের পরীক্ষার মধ্য দিয়ে ডিজাইন করা হয়েছে।পুরো মেশিনের উচ্চ নির্ভরযোগ্যতা এবং দীর্ঘ জীবন আছে;
14. কমিউনিকেশন ইন্টারফেস RS232, RS485, GPIB, ETHERNET, এনালগ কন্ট্রোল ইত্যাদির সাথে স্ট্যান্ডার্ড আসে।
আবেদন
| ফাংশন অপারেশন | |||||||||
| মই প্রোগ্রামিং | 9999 ধাপ | ||||||||
| ধাপে প্রোগ্রামিং | 100টি ধাপ, 999999 চক্র | ||||||||
| গ্রেডিয়েন্ট প্রোগ্রামিং | 100টি ধাপ, 999999 চক্র | ||||||||
| কম (শূন্য) ভোল্টেজ রাইড মাধ্যমে | এটি বিশ্বের অনেক দেশের মান অনুকরণ করতে পারে, এবং সর্বনিম্ন প্রতিক্রিয়া সময় হল ≤20ms | ||||||||
| উচ্চ ভোল্টেজ রাইড মাধ্যমে | এটি বিশ্বের অনেক দেশের মান অনুকরণ করতে পারে, এবং সর্বনিম্ন প্রতিক্রিয়া সময় হল ≤20ms | ||||||||
| তরঙ্গ বিন্যাস | সাইন ওয়েভ বা হারমোনিক (2 ~ 40 তম হারমোনিক সুপারইম্পোজড) | ||||||||
| রিয়েল-টাইম সমন্বয় ফাংশন |
1. স্বাভাবিক মোড স্টার্ট স্টেটে, আপনি নম্বর কীগুলির মাধ্যমে আউটপুট ভোল্টেজ এবং ফ্রিকোয়েন্সি সেটিং মানগুলি সামঞ্জস্য করতে পারেন, কীগুলি বাড়াতে এবং হ্রাস করতে এবং নব দিয়ে অবিলম্বে আপডেট করতে পারেন
2. যখন স্বাভাবিক মোড সক্রিয় করা হয়, আউটপুট তরঙ্গ বিন্যাস অবিলম্বে সুইচ এবং আপডেট করা যেতে পারে;সাধারণ মোডে 10টি শর্টকাট গ্রুপ; |
||||||||
| দ্রুত স্থানান্তর | সুরেলা মোডে 10টি শর্টকাট গ্রুপ; | ||||||||
| প্রতিরক্ষামূলক ফাংশন | |||||||||
| ওভারলোড ক্ষমতা |
105%<overload≤110% 15 সেকেন্ড পরে আউটপুট কেটে দেয় 110%<ওভারলোড≤200% 200%<overload≤300% কাট অফ আউটপুট 5 সেকেন্ড পরে কাট অফ আউটপুট 2 সেকেন্ড পরে 300% <ওভারলোড, অবিলম্বে আউটপুট কেটে দিন |
||||||||
| প্রতিরক্ষামূলক ডিভাইস | ওভার-কারেন্ট, ওভারলোড, শর্ট-সার্কিট সুরক্ষা, ওভার-হিট সুরক্ষা, আউটপুট ওভার-আন্ডার-ভোল্টেজ, ফেজ লস সুরক্ষা, বাস ওভার-আন্ডার-ভোল্টেজ, আউটপুট পাওয়ার কন্টাক্টর স্বয়ংক্রিয় ট্রিপ সুরক্ষা | ||||||||
| সফ্টওয়্যার সুরক্ষা | কৃত্রিম বুদ্ধিমত্তা পর্যবেক্ষণ (আল-মনিটর) ফাংশন, ব্ল্যাক-বক্স ফাংশন, অটো-লক কী লক সুরক্ষা | ||||||||
| দূরবর্তী ইন্টারফেস | |||||||||
| যোগাযোগ ইন্টারফেস | স্ট্যান্ডার্ড: RS232, ঐচ্ছিক: RS485, GPIB, ইথারনেট | ||||||||
| দূরবর্তী নিয়ন্ত্রণ | ঐচ্ছিক: এনালগ কন্ট্রোল পোর্ট | ||||||||
| ইনপুট প্যারামিটার | |||||||||
| ইনপুট ফেজ নম্বর | তিন-ফেজ চার-তার+পিই | ||||||||
| ইনপুট ভোল্টেজ পরিসীমা | 380v 57v(ll) | ||||||||
| ইনপুট ফ্রিকোয়েন্সি পরিসীমা | 45~65hz | ||||||||
| ইনপুট পাওয়ার ফ্যাক্টর |
>0.97 (ইনপুট রেট ভোল্টেজ, ইনপুট 50%-100% রেট কারেন্ট) >0.95 (ইনপুট রেট ভোল্টেজ, ইনপুট 10%-50% রেট করা বর্তমান) |
||||||||
| ইনপুট বর্তমান বিকৃতি | <5% (রেট শর্তাধীন) | ||||||||
| কাজের পরিবেশ | |||||||||
| অপারেটিং তাপমাত্রা | 0-40℃ | ||||||||
| কাজের আর্দ্রতা | 20-90% rh (অ ঘনীভূত) | ||||||||
| আয়তন এবং ওজন | |||||||||
| মাত্রা (w*h*d mm) | 1000*2000*800 | 1800*2000*800 | 2000*2000*1000 | ||||||
| ওজন (কেজি) | 510 | 600 | 750 | 1050 | 1350 | 1500 | 1650 | 1850 | 2100 |
প্রযুক্তিগত পরামিতি
| পণ্যের নাম | বৈদ্যুতিক গাড়ির প্রতিক্রিয়া পাওয়ার গ্রিড | |||||||||
| পণ্য নাম্বার |
এসএনইবিপি 015 -3X |
এসএনইবিপি 030 -3X |
এসএনইবিপি 045 -3X |
এসএনইবিপি 060 -3X |
এসএনইবিপি 090 -3X |
এসএনইবিপি 120 -3X |
এসএনইবিপি 150 -3X |
এসএনইবিপি 180 -3X |
এসএনইবিপি 240 -3X |
|
| আউটপুট/শোষণ ক্ষমতা | 15kVA | 30kVA | 45kVA | 60kVA | 90kVA | 120kVA | 150kVA | 180kVA | 240kVA | |
| মৌলিক ফাংশন | ||||||||||
| আউটপুট ফাংশন | ব্যাপক পাওয়ার গ্রিড সিমুলেশন ফাংশন সহ | |||||||||
| প্রতিক্রিয়া ক্ষমতা | গ্রিডে 100% শক্তি ফিডব্যাকের ফাংশন সহ | |||||||||
| বিচ্ছিন্নতা ফাংশন | অন্তর্নির্মিত আইসোলেশন ট্রান্সফরমার | |||||||||
| লোড পাওয়ার ফ্যাক্টর | +1.0~1.0 | |||||||||
| ওয়্যারিং | ইনপুট: তিন-ফেজ চার-তার, আউটপুট: তিন-ফেজ চার-তার/ একক-ফেজ দুই-তার (আউটপুট মোড অনুযায়ী স্বয়ংক্রিয়ভাবে স্যুইচ করুন) | |||||||||
| আউটপুট পরামিতি | ||||||||||
| আউটপুট পর্যায়ের সংখ্যা | তিন-ফেজ চার-তার বা এক-ফেজ দুই-তার | |||||||||
| আউটপুট মোড | তিন-ফেজ স্ট্যান্ডার্ড মোড, তিন-ফেজ ভারসাম্যহীন মোড, সমান্তরাল একক-ফেজ | |||||||||
| আউটপুট ভোল্টেজ | 0.0~ 300.0V(LN) | |||||||||
| ভোল্টেজ সেটিং নির্ভুলতা | নির্ভুলতা: ≤0.5% রেজোলিউশন: 0.1V | |||||||||
| তিন-ফেজ স্ট্যান্ডার্ড মোড, তিন-ফেজ ভারসাম্যহীন মোড | ||||||||||
| রেট করা বর্তমান | 22.7A | 45.4A | 68.1A | 90.9A | 136.3A | 181.8A | 227.2A | 272.7A | 363.6A | |
| সমান্তরাল একক-ফেজ মোড | ||||||||||
| রেট করা বর্তমান | 68.1A | 136.3A | 204.5A | 272.7A | 409.1A | 545.4A | 681.8A | 818.1A | 1090.9A | |
| আউটপুট ফ্রিকোয়েন্সি | 45.00~ 65.00Hz | |||||||||
| ফ্রিকোয়েন্সি সেটিং নির্ভুলতা | নির্ভুলতা: 0.02% রেজোলিউশন: 0.01Hz | |||||||||
| ফ্রিকোয়েন্সি স্থিতিশীলতা | ≤0.02% | |||||||||
| ভোল্টেজ বিকৃতি (VTHD) | <1% (লিনিয়ার লোড) | |||||||||
| প্রতিক্রিয়া সময় | <2 মি | |||||||||
| ভোল্টেজ হঠাৎ পরিবর্তন প্রতিক্রিয়া সময় | <20 মি | |||||||||
| তিন-ফেজ কোণ | 120° ± 2° (তিন-ফেজ স্ট্যান্ডার্ড মোড) | |||||||||
| ঝুঁটি ফ্যাক্টর | 1.41±0.1 (সাইন ওয়েভ মোড) | |||||||||
| উৎস ভোল্টেজ প্রভাব লোড প্রভাব | ≤1% | |||||||||
| দক্ষ | > 85% | |||||||||
| পরিমাপ প্রদর্শন | ||||||||||
| প্রদর্শন মোড | 8-ইঞ্চি রঙিন স্পর্শ পর্দা | |||||||||
| ভোল্টেজ পরিমাপের নির্ভুলতা | নির্ভুলতা: 0.2% FS+0.2% প্রদর্শন মান রেজোলিউশন: 0.1V | |||||||||
| ফ্রিকোয়েন্সি পরিমাপের নির্ভুলতা | নির্ভুলতা: 0.02% রেজোলিউশন: 0.01Hz | |||||||||
| বর্তমান পরিমাপের নির্ভুলতা | নির্ভুলতা: 0.3% FS+0.3% প্রদর্শন মান রেজোলিউশন: 01A/1A | |||||||||
| শক্তি পরিমাপের নির্ভুলতা | নির্ভুলতা: 0.5%FS+0.5% প্রদর্শন মান রেজোলিউশন: 0.1kW/0.01kW/0.001kW | |||||||||
