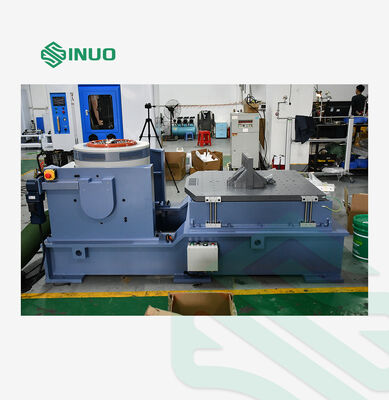

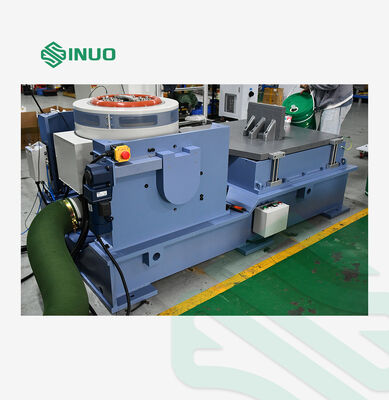

ব্যাটারি পরীক্ষার জন্য উচ্চ ফ্রিকোয়েন্সি ইলেক্ট্রোম্যাগনেটিক কম্পন শেকার সিস্টেম

ব্যাটারি পরীক্ষার জন্য উচ্চ ফ্রিকোয়েন্সি ইলেক্ট্রোম্যাগনেটিক কম্পন শেকার সিস্টেম

ব্র্যান্ড নাম:	Sinuo
মডেল নম্বর:	SN553-EV440VT2012SMW-GPVCSusb-2
MOQ:	1
মূল্য:	Customized
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	5 সেট/মাস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

Calibration Certificate (Cost Additional)

সর্বোচ্চ সাইনোসয়েডাল উত্তেজনা শক্তি:

4000kg.f পিক

সর্বোচ্চ এলোমেলো উত্তেজনাপূর্ণ শক্তি:

4000kg.f আরএমএস

সর্বোচ্চ প্রভাব উত্তেজনা শক্তি:

8000Kg.f সর্বোচ্চ

সর্বোচ্চ স্থানচ্যুতি:

100 মিমি পিপি

সর্বোচ্চ গতি:

2.0 মি/এস

ফ্রিকোয়েন্সি রেঞ্জ:

1～3000 Hz

প্যাকেজিং বিবরণ:

প্লাইউড কেস

যোগানের ক্ষমতা:

5 সেট/মাস

বিশেষভাবে তুলে ধরা:

GPIB বৈদ্যুতিক নিরাপত্তা পরীক্ষার সরঞ্জাম

RS485 বৈদ্যুতিক নিরাপত্তা পরীক্ষার সরঞ্জাম

পাওয়ার রিজেনারেটিভ গ্রিড সিমুলেটর

পণ্যের বর্ণনা

ব্যাটারি পরীক্ষার জন্য উচ্চ ফ্রিকোয়েন্সি ইলেক্ট্রোম্যাগনেটিক কম্পন শেকার সিস্টেম

পেশাদার ইলেক্ট্রোম্যাগনেটিক কম্পন পরীক্ষার সিস্টেমগুলি বিশেষভাবে ব্যাটারি পরীক্ষার অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে, আন্তর্জাতিক মানগুলির সাথে পণ্যের মানের সম্মতি নিশ্চিত করে।

পণ্যের প্রয়োগ

কম্পন পরীক্ষায় মূল্যায়ন করা হয় যে উপাদান এবং ডিভাইসগুলি কীভাবে নিয়ন্ত্রিত উত্তেজনা বা শককে সাপেক্ষে বাস্তব বিশ্বের পরিবেশে প্রতিক্রিয়া দেখায়।সার্কিট বোর্ড সহ শিল্প পণ্যগুলিতে অ্যাপ্লিকেশনগুলি বিস্তৃত, বিমান, জাহাজ, রকেট, ক্ষেপণাস্ত্র, গাড়ি এবং গৃহস্থালি যন্ত্রপাতি।

সিনুও ব্যাপক উত্তেজনা এবং পরীক্ষার সমাধান সরবরাহ করে, জিবি, জিজেবি, ইউএল, জেআইএস, ডিআইএন, আইএসও, বিএস, এমআইএল, আইইসি,এবং এএসটিএম.

কম্পন মেশিন নির্বাচন এবং জেনারেটরের কাঠামো

ক্লায়েন্ট দ্বারা সরবরাহিত পরীক্ষার শর্ত
পরীক্ষার ধরনঃ সাইনস স্কেপ, র্যান্ডম, ক্লাসিক শক
ফ্রিকোয়েন্সি রেসপন্স রেঞ্জঃ 1-3000Hz
সূত্রঃ A ((g) = ((2πf) 2Dcm/980 A = 0.002DmmF2 D = A / 0.002F2 F = M ((kg) × A ((g)

সরঞ্জাম কনফিগারেশন

প্রকল্প	কনফিগারেশন নির্দেশাবলী	QTY
কম্পন টেবিলের দেহ	A30F44 ইলেক্ট্রোম্যাগনেটিক উত্তেজনার জেনারেটর	১টি সেট
অটোমেটিক সেন্টারিং কন্ট্রোল ডিভাইস	চলমান কয়েল সেন্টারিং সিস্টেম	১টি সেট
শীতল সিস্টেম	B153S শীতল করার জন্য ভ্যান (সাইলেন্সার সহ)	১টি সেট
উল্লম্ব সম্প্রসারণ টেবিল	VT150 উল্লম্ব প্রসারিত টেবিল	১টি সেট
পাওয়ার এম্প্লিফায়ার	LA-40KVA ডিজিটাল সুইচিং পাওয়ার এম্প্লিফায়ার	১টি সেট
সুরক্ষা ব্যবস্থা	সার্ভো সুরক্ষা ব্যবস্থা	১টি সেট
পাওয়ার সাপ্লাই	উত্তেজনার পাওয়ার সাপ্লাই	১টি সেট
কম্পন নিয়ন্ত্রক	ডিজিটাল কম্পন নিয়ন্ত্রক VCSusb-2 (2-চ্যানেল)	১টি সেট
সেন্সর	সিস্টেম ত্বরণ সেন্সর	১ পিসি
কম্পিউটার সিস্টেম	নিয়ন্ত্রণ কম্পিউটার	১টি সেট

প্রযুক্তিগত পরামিতি

A30F44 ইলেক্ট্রোম্যাগনেটিক উত্তেজনার জেনারেটর

সর্বাধিক সিনোসাইডাল উত্তেজনার শক্তি	৪০০০ কেজি.ফ পিক
সর্বাধিক র্যান্ডম উত্তেজনা শক্তি	৪০০০ কিলোগ্রাম
সর্বাধিক প্রভাব উত্তেজনার শক্তি	৮০০০ কেজি.এফ. শীর্ষ
ফ্রিকোয়েন্সি রেঞ্জ	১ ০৩০০০ হার্জ
সর্বাধিক স্থানচ্যুতি	১০০ মিমি পি-পি
সর্বাধিক গতি	2.0 মিটার/সেকেন্ড
সর্বাধিক ত্বরণ	100 জি (980 মি/সেকেন্ড)
প্রথম শ্রেণীর রেজোনান্ট ফ্রিকোয়েন্সি	২৫০০ হার্জ ± ৫%
পেইলড	১০০০ কেজি
কম্পন বিচ্ছিন্নতা ফ্রিকোয়েন্সি	2.5 হার্জ
চলমান কয়েল ব্যাসার্ধ	Ф440 মিমি
চলমান কয়েল ওজন	৬০ কেজি
ফ্লাক্স ফুটো	<১০ গাউস
অনুমোদিত অদ্ভুত মুহূর্ত	> ৫০০ এন.এম.
সরঞ্জামের আকার	১৪০০ মিমি × ৯৮০ মিমি × ১২৩০ মিমি (উল্লম্ব প্রসারণ প্ল্যাটফর্ম ব্যতীত)
সরঞ্জামের ওজন	২৮০০ কেজি

LA-40K ডিজিটাল সুইচিং পাওয়ার এম্প্লিফায়ার

আউটপুট পাওয়ার	৫০ কেভিএ
আউটপুট ভোল্টেজ	১১০ ভিআরএম
আউটপুট বর্তমান	500Arms
এসএনআর	≥70dB
এম্প্লিফায়ারের আকার	৯১০ মিমি × ৬২০ মিমি × ২০৫০ মিমি

সার্ভো সুরক্ষা ব্যবস্থা

তাপমাত্রা, বাতাসের চাপ, অতিরিক্ত স্থানচ্যুতি, অতিরিক্ত ভোল্টেজ, অতিরিক্ত বর্তমান, ইনপুট নিম্ন ভোল্টেজ, বাহ্যিক ত্রুটি, নিয়ন্ত্রণ পাওয়ার সাপ্লাই, লজিক ত্রুটি সহ বিস্তৃত সুরক্ষা ফাংশন,এবং ইনপুট ফেজ ক্ষতি.

ডিজিটাল কম্পন নিয়ন্ত্রক VCSusb-2

হার্ডওয়্যার কনফিগারেশন	একযোগে ইনপুট চ্যানেল ২, আউটপুট চ্যানেল ১
নিয়ন্ত্রণ ফাংশন মডিউল	সাইন, র্যান্ডম, ক্লাসিকাল শক
নিয়ন্ত্রণ কম্পিউটার	এলসিডি মনিটর সহ মূল ব্র্যান্ডের কম্পিউটার
সফটওয়্যার	ইংরেজি অপারেশন, সময় ডোমেইন এবং ফ্রিকোয়েন্সি ডোমেইন বিশ্লেষণ, সংকেত উৎস, সাইন ফ্রিকোয়েন্সি sweep বিশ্লেষণ, স্বয়ংক্রিয় WORD পরীক্ষা রিপোর্ট উত্পাদন

ত্বরণ সেন্সর LTE C04A07

ফ্রিকোয়েন্সি রেঞ্জ	১-৮০০০ হার্জ
সংবেদনশীলতা	৩০ এমভি/জি
তাপমাত্রা পরিসীমা	-৪০-১৬০°সি

VT2012 উল্লম্ব সম্প্রসারণ টেবিল

উপাদান	ম্যাগনেসিয়াম মিশ্রণ, পৃষ্ঠ কঠিন anodized
টেবিলের আকার	2000×1200 মিমি
স্থায়ী গর্ত	M10 আয়তক্ষেত্রাকার বিতরণ 100mm*100mm স্টেইনলেস স্টীল স্ক্রু হাতা
উপরের সীমা ব্যবহারের ফ্রিকোয়েন্সি	সাইনস ১০০ হার্জ, র্যান্ডম ২০০ হার্জ
ওজন	প্রায় ৩৪০ কেজি

B153S শীতল ভ্যান (সিলিন্সার সহ)

ফ্যান শক্তি	১৫ কিলোওয়াট
ফ্যানের প্রবাহের হার	81.6m3/s
ফ্যানের চাপ	0.075kgf/cm2

বৈদ্যুতিক চাহিদা

পাওয়ার সাপ্লাই	৩-ফেজ ৫-ডায়ার 380V/50Hz 75 কেভিএ
কম্প্রেসড এয়ার	0.6 এমপিএ
মাটির প্রতিরোধ	≤4Ω

সিস্টেমের উপাদান ও বৈশিষ্ট্য

1. কম্পন টেবিল শরীর

মুভিং কয়েল:উচ্চতর স্থায়িত্বের জন্য অপটোইলেকট্রনিক লোড সমর্থন সিস্টেম এবং দ্বৈত বিয়ারিং অক্ষীয় গাইডেন্স সহ মেশিনযুক্ত এবং মেশিনযুক্ত মুভিং কয়েল
উত্তেজনার কয়েল:কম ফ্লাক্স ফুটো এবং অভিন্ন চৌম্বক ক্ষেত্র সহ ডাবল চৌম্বকীয় সার্কিট কাঠামো
শরীরের পৃষ্ঠঃদীর্ঘমেয়াদী অ্যান্টি-ওয়ার এবং অ্যান্টি-রস্ট সুরক্ষার জন্য উন্নত ফসফেটিং চিকিত্সা এবং গাড়ি পেইন্ট প্রযুক্তি
টেবিল রেফ্রিজারেটর:উন্নত বায়ু গ্রহণের কাঠামো সহ কম গোলমালের ফ্যান, উত্তেজনার কয়েল জন্য মধুচক্র বায়ু নালী এবং উন্নত শীতল করার জন্য দ্বি-স্তরীয় শন্ট বায়ু নালী

2. এলএ ডিজিটাল সুইচিং পাওয়ার এম্প্লিফায়ার

উচ্চ স্থিতিশীলতা এবং নির্ভরযোগ্যতার সাথে নির্ভরযোগ্য আইজিবিটি প্রযুক্তি
ইইউ "সিই" স্ট্যান্ডার্ডের প্রয়োজনীয়তা পূরণ করে
উচ্চ সংকেত-শব্দ অনুপাতের জন্য সিনোসাইডাল ফ্রিকোয়েন্সি মাল্টিপ্ল্যাকশন পলস প্রস্থ মডুলেশন প্রযুক্তি
উচ্চ রূপান্তর দক্ষতার জন্য পাওয়ার সাপ্লাই সুইচিং কাজ নীতি
বৈদ্যুতিন স্বয়ংক্রিয় বর্তমান ভাগ প্রযুক্তি
দুর্দান্ত নিরাপত্তা কর্মক্ষমতা

3সার্ভো সুরক্ষা সিস্টেম

পাওয়ার নেটওয়ার্কের ওভারভোল্টেজ, ভোল্টেজের নিচে, ফেজ হ্রাস, লজিকাল ত্রুটি, পাওয়ার মডিউল পাস-থ্রো, ওভার তাপমাত্রা, আউটপুট ওভারকরেন্ট, আউটপুট ওভারভোল্টেজ সহ সম্পূর্ণ সুরক্ষা ফাংশনড্রাইভ শক্তি, প্ল্যাটফর্মের অতিরিক্ত স্থানচ্যুতি, প্ল্যাটফর্মের তাপমাত্রা, বাহ্যিক আন্তঃসংযোগ এবং আরও অনেক কিছু।

4. উল্লম্ব সম্প্রসারণ প্ল্যাটফর্ম

বৃহত্তর মাউন্ট নমুনার জন্য একটি প্ল্যাটফর্ম হিসাবে ডিজাইন করা হয়েছে, বর্গক্ষেত্র, বৃত্তাকার বা কাস্টম কনফিগারেশনে পাওয়া যায়।সমস্ত এক্সটেনশন প্ল্যাটফর্মগুলি গতিশীল বৈশিষ্ট্যগত প্রভাবকে হ্রাস করার জন্য মোডাল ফ্রিকোয়েন্সি মডেলিং এবং বিশ্লেষণের মধ্য দিয়ে যায়. ম্যাগনেসিয়াম খাদ থেকে ঢালাই করা হয়েছে।

5আলোকবিদ্যুৎ স্বয়ংক্রিয় কেন্দ্রিকরণ সিস্টেম

স্বয়ংক্রিয়ভাবে ভারসাম্য বজায় রাখার জন্য চলমান কয়েল অবস্থান সামঞ্জস্য করে, লোডিং এবং আনলোডিং অপারেশন চলাকালীন চলমান কয়েলকে কেন্দ্রীভূত থাকে তা নিশ্চিত করে।

6ডিজিটাল কম্পন নিয়ন্ত্রক

ডিজিটাল কম্পন নিয়ন্ত্রকের প্রযুক্তিগত পরামিতি

ইনপুট চ্যানেল

ইনপুট চ্যানেলের সংখ্যা	একই সময়ে 2 টি ইনপুট চ্যানেল
ইনপুট সিগন্যালের ধরন	ভোল্টেজ/চার্জ
ইনপুট প্রতিরোধের	>১১০ কেও
সর্বাধিক ভোল্টেজ ইনপুট পরিসীমা	±10V
সর্বাধিক চার্জ ইনপুট পরিসীমা	±10000 পিসি
এসএনআর	>১০০ ডিবি
ফিল্টার	১৬০ ডিবি/অক্টাভ অ্যানালগ ফিল্টার
ইনপুট ইন্টারফেস	তিনটি অপশনাল ইনপুটঃ ভোল্টেজ, আইসিপি এবং চার্জ
সর্বাধিক ইনপুট	±10VPEAK
অ্যানালগ/ডিজিটাল কনভার্টার (এডিসি)	24-বিট রেজোলিউশন, গতিশীল পরিসীমাঃ 114dB, সর্বাধিক নমুনা ফ্রিকোয়েন্সি 192kHz
সার্কিট বৈশিষ্ট্য	অন্তর্নির্মিত আইসিপি ধ্রুবক বর্তমান উৎস এবং চার্জ এম্প্লিফায়ার, 10V/1V এর দুটি পরিসীমা, ঐচ্ছিক এসি/ডিসি কাপলিং, অ্যানালগ অ্যান্টি-আলিয়াজিং ফিল্টার

আউটপুট চ্যানেল

আউটপুট চ্যানেলের সংখ্যা	১টি আউটপুট চ্যানেল
আউটপুট সিগন্যালের ধরন	ভোল্টেজ সংকেত
আউটপুট প্রতিবন্ধকতা	<৩০Ω
সর্বাধিক ভোল্টেজ আউটপুট পরিসীমা	±10V
সর্বাধিক আউটপুট বর্তমান	১০০ এমএ
ব্যাপ্তি নির্ভুলতা	২ এমভি
হারমোনিক বিকৃতি	<-95 ডিবিএফএস
ফিল্টার	১৬০ ডিবি/অক্টাভ অ্যানালগ ফিল্টার
চ্যানেল মেলে	ব্যাপ্তি ০.০৪ ডিবি, ফেজ ০।5
ডিজিটাল/অ্যানালগ কনভার্টার (DAC)	24-বিট রেজোলিউশন, গতিশীল পরিসীমাঃ 120dB, সর্বাধিক নমুনা ফ্রিকোয়েন্সি 192kHz
সার্কিট বৈশিষ্ট্য	অ্যানালগ এন্টি-এলিয়াজিং ফিল্টার; আউটপুট সুরক্ষা সার্কিট
পরীক্ষার ধরন	এলোমেলো কম্পন নিয়ন্ত্রণ/সাইনোসাইডাল নিয়ন্ত্রণ/সাধারণ শক নিয়ন্ত্রণ

ডিজিটাল কম্পন নিয়ন্ত্রক ফাংশন

র্যান্ডম কন্ট্রোল

ব্যবহারকারীর দ্বারা সংজ্ঞায়িত পাওয়ার স্পেকট্রাম ডায়াগ্রামের সাথে স্থানান্তর ফাংশন সমীকরণ পদ্ধতি ব্যবহার করে।সিস্টেম অ-রৈখিকতা এবং লোড পরিবর্তনের জন্য অভিযোজিত অ্যালগরিদম সহ রিয়েল-টাইম মাল্টি-চ্যানেল বন্ধ লুপ নিয়ন্ত্রণের জন্য অবিচ্ছিন্নভাবে গাউসিয়ান র্যান্ডম সিগন্যালগুলি আউটপুট করে.

ফ্রিকোয়েন্সি পরিসীমাঃ ০-৪৮০০ হার্জ (১৮৭৫০ হার্জ পর্যন্ত বাড়ানো যায়)
রেজোলিউশনঃ 100, 200, 400, 800, 1600, 3200 বর্ণালী রেখা
নিয়ন্ত্রণ ক্ষমতা পরিসীমাঃ >90dB
নিয়ন্ত্রণ কৌশলঃ একক চ্যানেল নিয়ন্ত্রণ, ওজনযুক্ত গড়, সর্বোচ্চ মান, সর্বনিম্ন মান

সাইন কন্ট্রোল

উচ্চ মানের সাইন এবং সাইন সাফ সংকেত সরবরাহ করে, প্রস্থ নিয়ন্ত্রণ, বাসস্থান সেটিংস, এবং নমনীয় সাফ কনফিগারেশন।

ফ্রিকোয়েন্সি পরিসীমাঃ 1Hz ~ 5000Hz (বিস্তারিত করা যেতে পারে 10000Hz)
বন্ধ লুপ সময়ঃ ৫ এমএস
হারমোনিক বিকৃতিঃ <-100dB
ফ্রিকোয়েন্সি সুইপ মোডঃ লিনিয়ার (0~6000 Hz/min) এবং লোগারিথমিক (0~100 Oct/min)
সুইপ দিকঃ উপরে, নিচে
স্কেপিংয়ের সময়কালঃ স্কেপিংয়ের সংখ্যা বা পরীক্ষার সময় হিসাবে কনফিগারযোগ্য

ক্লাসিকাল শক

অর্ধ সাইনস তরঙ্গ, বেল তরঙ্গ, আয়তক্ষেত্রাকার তরঙ্গ, ট্র্যাপিজয়েডাল তরঙ্গ, সামনের শীর্ষের দন্ত তরঙ্গ সহ বিভিন্ন তরঙ্গরূপের ধরণের সমর্থনকারী স্থানান্তর ফাংশন সমীকরণ পদ্ধতি ব্যবহার করে,পিছন পিক sawtooth তরঙ্গ, এবং ত্রিভুজাকার তরঙ্গ।

পালস সময়কালঃ ০.৫ থেকে ৩,০০০ এমএস
সর্বোচ্চ বিশ্লেষণ ব্যান্ডউইথঃ ১৮৭৫০ হার্জ
ফ্রেমের আকারঃ ১৬৩৮৪ পর্যন্ত
সম্মতিঃ MIL-STD-810 (মার্কিন সামরিক মান), ISO মান, ব্যবহারকারীর দ্বারা সংজ্ঞায়িত বিচ্ছিন্নতা নিয়ন্ত্রণ সীমা
