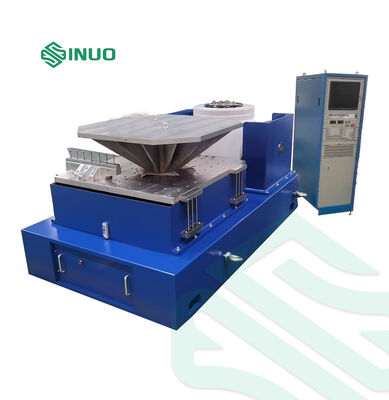

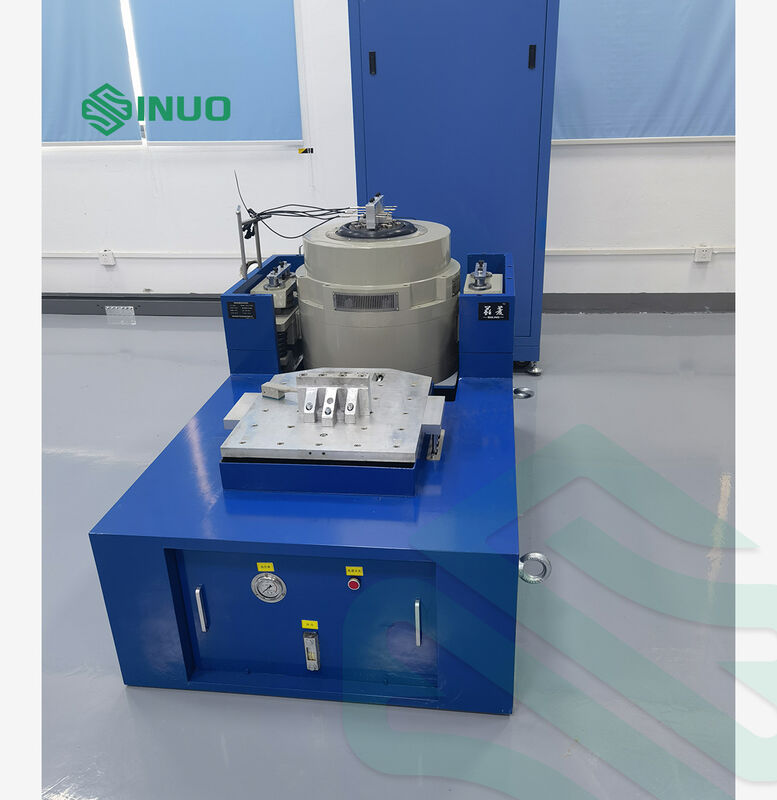

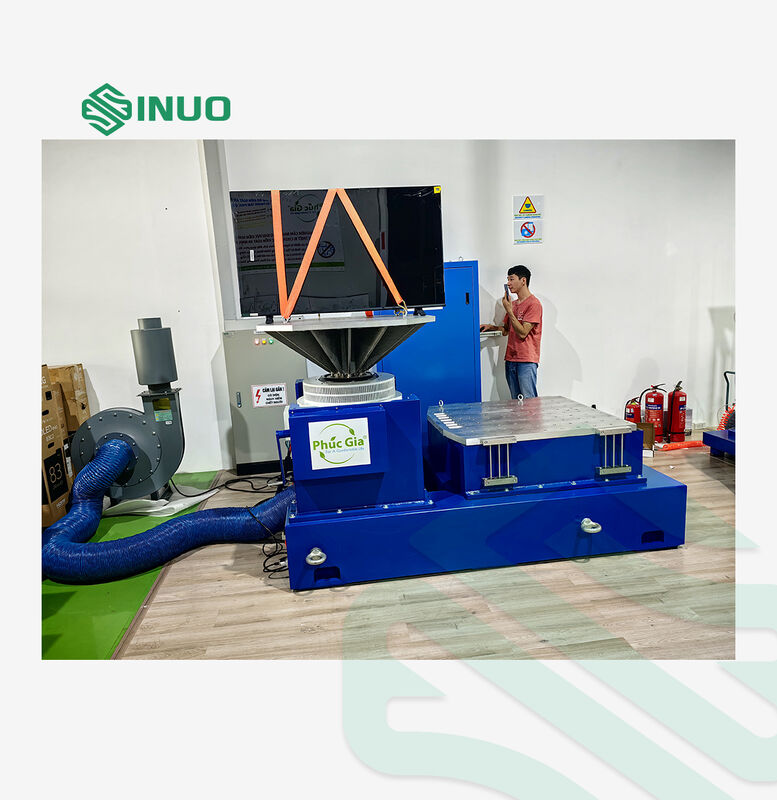

অনুভূমিক এবং উল্লম্ব টেবিল সহ পরিবহন কম্পন পরীক্ষা ব্যবস্থা

প্রকল্প

কনফিগারেশন নির্দেশাবলী

পরিমাণ

1.

কম্পন টেবিলের বডি

VG4000-100 ইলেক্ট্রোম্যাগনেটিক এক্সাইটেশন জেনারেটর

1 সেট

মুভিং কয়েলের জন্য স্বয়ংক্রিয় কেন্দ্রিয়করণ নিয়ন্ত্রণ ডিভাইস

1 সেট

BL-4000 কুলিং ফ্যান (সাইলেন্সার সহ)

1 সেট

VT60 উল্লম্ব এক্সটেনশন টেবিল (600×600 মিমি)

1 সেট

HB120 অনুভূমিক তেল ফিল্ম স্লাইড (1200×1200 মিমি)

1 সেট

2.

ডিজিটাল সুইচিং পাওয়ার এমপ্লিফায়ার

LA-45KVA ডিজিটাল সুইচিং পাওয়ার এমপ্লিফায়ার

1 সেট

সার্ভো সুরক্ষা সিস্টেম

1 সেট

উত্তেজনা পাওয়ার সাপ্লাই

1 সেট

3.

ডিজিটাল কম্পন কন্ট্রোলার VCS-2

2-চ্যানেল ডিজিটাল কম্পন কন্ট্রোলার

1 সেট

সিস্টেম অ্যাক্সিলারেশন সেন্সর

2 পিসি

নিয়ন্ত্রণ কম্পিউটার

1 সেট

4.

আনুষাঙ্গিক

সংযোগকারী তার/ জলের পাইপ/ এয়ার পাইপ

1 সেট

অপারেটিং নির্দেশাবলী, পরিদর্শন রিপোর্ট, সার্টিফিকেট, রক্ষণাবেক্ষণ ম্যানুয়াল

1 সেট

আনুষঙ্গিক সরঞ্জাম (টি-টাইপ রেঞ্চ, ষড়ভুজ রেঞ্চ, স্ক্রু ড্রাইভার, ইত্যাদি)

1 সেট

নিয়ন্ত্রণ সফ্টওয়্যার ইনস্টলেশন সিডি/ অতিরিক্ত যন্ত্রাংশ

1 সেট

VG4000-100 ইলেক্ট্রোম্যাগনেটিক এক্সাইটেশন জেনারেটরের পরামিতি

সর্বোচ্চ সাইনোসয়েডাল উত্তেজনা শক্তি

4000Kg.f পিক (40KN)

সর্বোচ্চ র্যান্ডম উত্তেজনা শক্তি

4000Kg.f rms (40KN)

সর্বোচ্চ প্রভাব উত্তেজনা শক্তি

8000Kg.f পিক (80KN)

ফ্রিকোয়েন্সি রেঞ্জ

1～2700 Hz

সর্বোচ্চ স্থানচ্যুতি

100 মিমি p-p

সর্বোচ্চ গতি

2m/s

সর্বোচ্চ ত্বরণ

100G (980 m/s²)

সর্বোচ্চ লোড এবং ত্বরণের সম্পর্ক: F=M.A

5G(49m/s²)

10G(98m/s²)

20G(196m/s²)

30G(294m/s²)

760 কেজি

360 কেজি

160 কেজি

93 কেজি

প্রথম ক্রম অনুরণন ফ্রিকোয়েন্সি:

2500 Hz±5%

সর্বোচ্চ লোড:

800 কেজি

কম্পন বিচ্ছিন্নতা ফ্রিকোয়েন্সি:

2.5 Hz

মুভিং কয়েলের ব্যাস:

Ф420 মিমি

মুভিং কয়েলের ওজন:

40 কেজি

ফ্লাক্স লিকজ

＜10gauss

অনুমোদিত কেন্দ্রাতিগ মুহূর্ত

＞500N.m

সরঞ্জামের আকার

1400mm×1300mm×1240mm (উল্লম্ব সম্প্রসারণ টেবিল বাদে)

সরঞ্জামের ওজন

3600 কেজি

LA-45 ডিজিটাল সুইচিং পাওয়ার এমপ্লিফায়ার

আউটপুট পাওয়ার

45KVA

আউটপুট ভোল্টেজ

110Vrms

আউটপুট কারেন্ট

400Arms

SNR

≥70dB

অ্যাম্প্লিফায়ারের আকার

810mm×555mm×1810mm

সার্ভো সুরক্ষা সিস্টেম

ফাংশন

তাপমাত্রা, বাতাসের চাপ, অতিরিক্ত স্থানচ্যুতি, অতিরিক্ত ভোল্টেজ, অতিরিক্ত কারেন্ট, ইনপুট আন্ডার-ভোল্টেজ, বাহ্যিক ত্রুটি, নিয়ন্ত্রণ পাওয়ার সাপ্লাই, লজিক ফল্ট, ইনপুট ফেজ লস

ডিজিটাল কম্পন কন্ট্রোলার VCSusb-2

হার্ডওয়্যার কনফিগারেশন

2টি যুগপত ইনপুট চ্যানেল, 1টি আউটপুট চ্যানেল

নিয়ন্ত্রণ ফাংশন মডিউল

সাইন, র্যান্ডম, সাধারণ শক

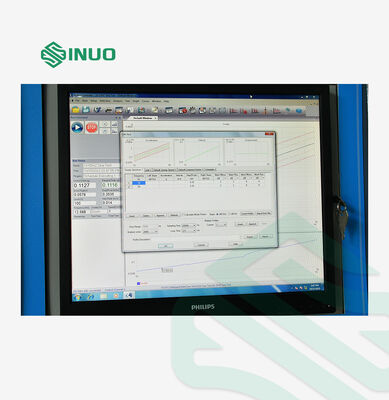

নিয়ন্ত্রণ কম্পিউটার

LCD মনিটর সহ আসল ব্র্যান্ড কম্পিউটার

সফটওয়্যার

চীনা/ইংরেজি অপারেশন, সময় ডোমেইন এবং ফ্রিকোয়েন্সি ডোমেইন বিশ্লেষণ, সিগন্যাল সোর্স, সাইন ফ্রিকোয়েন্সি সুইপ বিশ্লেষণ ইত্যাদি করা যেতে পারে। এটি স্বয়ংক্রিয়ভাবে WORD পরীক্ষার রিপোর্ট তৈরি করতে পারে, প্রদর্শন করতে পারে, সংরক্ষণ করতে পারে, পরীক্ষার পরামিতি সেট করতে পারে এবং সংকেত এবং ডেটার বিশ্লেষণ ফাংশন করতে পারে।

সিস্টেম অ্যাক্সিলারেটর

ফ্রিকোয়েন্সি রেঞ্জ: 1—12000Hz

সংবেদনশীলতা: 30PC/g

তাপমাত্রা পরিসীমা: -24 - 250°C

VT60 উল্লম্ব এক্সটেনশন টেবিল

উপাদান

ম্যাগনেসিয়াম খাদ, পৃষ্ঠ শক্ত

টেবিলের আকার

600×600 মিমি

স্থির গর্ত

M8 আয়তক্ষেত্রাকার বিতরণ 100mm*100mm স্টেইনলেস স্টীল স্ক্রু হাতা, টেকসই এবং পরিধান-প্রতিরোধী

উচ্চ সীমা ব্যবহারের ফ্রিকোয়েন্সি

সাইন 2000 Hz, র্যান্ডম 2000 Hz

ওজন

প্রায় 60 কেজি

HB120 অনুভূমিক তেল ফিল্ম স্লাইড টেবিল

উপাদান

ম্যাগনেসিয়াম খাদ, পৃষ্ঠ শক্ত

টেবিলের আকার

1200×1200 মিমি

স্থির গর্ত

M12 আয়তক্ষেত্রাকার বিতরণ 100mm*100mm স্টেইনলেস স্টীল স্ক্রু হাতা, টেকসই এবং পরিধান-প্রতিরোধী

উচ্চ সীমা ব্যবহারের ফ্রিকোয়েন্সি

সাইন 500 Hz, র্যান্ডম 2000 Hz

ওজন

প্রায় 170 কেজি

BL-5000 কুলিং ফ্যান

ফ্যানের শক্তি:

15KW

ফ্যানের প্রবাহের হার:

1.2m³/s

ফ্যানের চাপ:

6.5kpa

বৈদ্যুতিক প্রয়োজনীয়তা

বিদ্যুৎ সরবরাহ

এসি 3-ফেজ 380V/50Hz 65 KW

সংকুচিত বাতাস

0.6Mpa

গ্রাউন্ড প্রতিরোধ

≤4Ω
