অটোমোটিভ এবং এয়ারস্পেস ইলেকট্রনিক্সের জন্য উচ্চ-কার্যকারিতা কম্পন পরীক্ষার সিস্টেম

অটোমোটিভ এবং এয়ারস্পেস ইলেকট্রনিক্সের জন্য উচ্চ-কার্যকারিতা কম্পন পরীক্ষার সিস্টেম

ব্র্যান্ড নাম:	Sinuo
মডেল নম্বর:	SN553- EV310HG60VT60VCSusb-2
MOQ:	1
মূল্য:	Customized
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	5 সেট/মাস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

Calibration Certificate (Cost Additional)

সাইন ফোর্স:

1000kg.f

সর্বোচ্চ বেগ:

1.8 মি/সেকেন্ড

পেলোড:

300 কেজি

আর্মার ব্যাস:

Ф240 মিমি

সর্বোচ্চ স্থানচ্যুতি:

76 মিমি পিপি

সর্বোচ্চ ত্বরণ:

82G (800 m/s2)

প্যাকেজিং বিবরণ:

প্লাইউড কেস

যোগানের ক্ষমতা:

5 সেট/মাস

বিশেষভাবে তুলে ধরা:

RS485 রিজেনারেটিভ ডিসি ইলেকট্রনিক লোড

সিভি রিজেনারেটিভ ডিসি ইলেকট্রনিক লোড

পিডব্লিউএম রেকটিফিকেশন রিজেনারেটিভ ইলেকট্রনিক লোড

পণ্যের বর্ণনা

অটোমোটিভ এবং এয়ারস্পেস ইলেকট্রনিক্সের জন্য উচ্চ-কার্যকারিতা কম্পন পরীক্ষার সিস্টেম

এই উন্নত কম্পন পরীক্ষার সিস্টেমটি অটোমোটিভ এবং এয়ারস্পেস অ্যাপ্লিকেশনগুলিতে ব্যবহৃত ইলেকট্রনিক উপাদানগুলির স্থায়িত্ব এবং নির্ভরযোগ্যতা যাচাই করার জন্য বাস্তব বিশ্বের পরিবেশগত অবস্থার অনুকরণ করে।

পণ্য অ্যাপ্লিকেশন

কম্পন পরীক্ষায় বাস্তব পরিবেশের অবস্থার অধীনে তাদের কর্মক্ষমতা মূল্যায়ন করার জন্য উত্তেজনাপূর্ণ উপাদান বা ডিভাইস জড়িত।আমাদের সিস্টেম সার্কিট বোর্ড সহ শিল্প পণ্য বিস্তৃত জন্য ডিজাইন করা হয়, বিমান, জাহাজ, রকেট, ক্ষেপণাস্ত্র, গাড়ি এবং গৃহস্থালি যন্ত্রপাতি।

সিনুও ব্যাপক উত্তেজনা এবং পরীক্ষার সমাধান সরবরাহ করে যা জিবি, জিজেবি, ইউএল, জেআইএস, ডিআইএন, আইএসও, বিএস, এমআইএল, আইইসি,এবং এএসটিএম.

কম্পন পরীক্ষার পদ্ধতি

পরীক্ষার কনফিগারেশন পরামিতিঃ

গ্রাহক নির্ধারিত পরীক্ষার শর্তাবলী
পরীক্ষার ধরনঃ সাইনস স্কেপ এবং র্যান্ডম কম্পন
ফ্রিকোয়েন্সি রেসপন্স ব্যাপ্তিঃ 2-5000Hz
হিসাব সূত্রঃ A ((g) = ((2πf) 2Dcm/980?? A = 0.002DmmF2

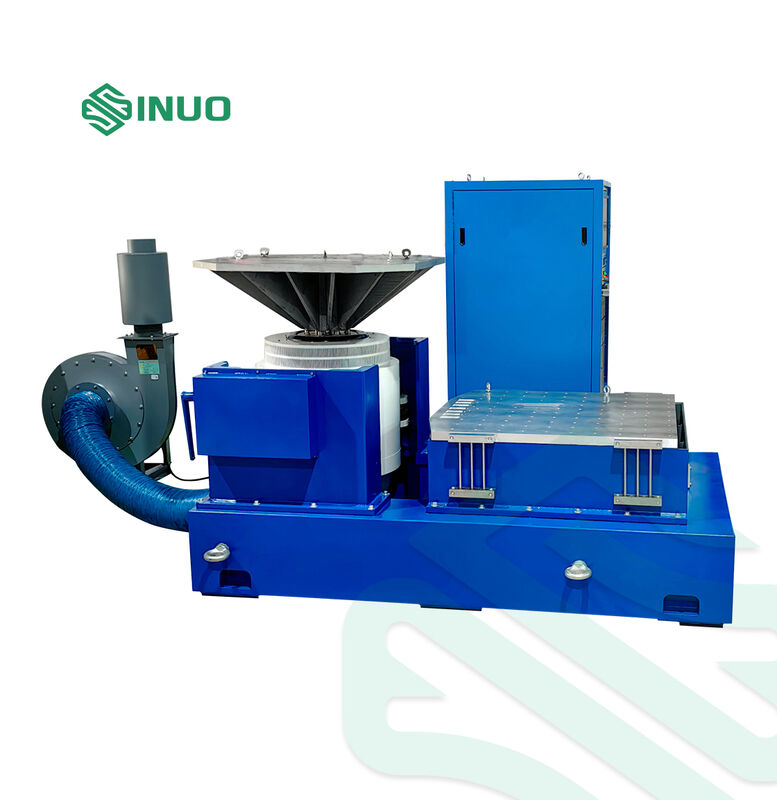

সরঞ্জাম প্রধান চিত্র

VG1000-76 ইলেক্ট্রোম্যাগনেটিক উত্তেজনার জেনারেটরের প্রযুক্তিগত পরামিতি

সর্বাধিক সিনোসাইডাল উত্তেজনার শক্তি	১০০০ কেজি.ফ পিক
সর্বাধিক র্যান্ডম উত্তেজনা শক্তি	1000 কিলোগ্রাম
সর্বাধিক প্রভাব উত্তেজনার শক্তি	২০০০ কেজি.এফ পিক
ফ্রিকোয়েন্সি রেঞ্জ	১-২,৯০০ হার্জ
সর্বাধিক স্থানচ্যুতি	৭৬ মিমি পি-পি
সর্বাধিক গতি	1.8 মি/সেকেন্ড
সর্বাধিক ত্বরণ	৮২ জি (৮০০ মি/সেকেন্ড)
প্রথম শ্রেণীর রেজোনান্ট ফ্রিকোয়েন্সি	৩২০০ হার্জ±৫%
পয়লড M1+M2	৩০০ কেজি
কম্পন বিচ্ছিন্নতা ফ্রিকোয়েন্সি	2.5 হার্জ
চলমান কয়েল ব্যাসার্ধ	Ф240 মিমি
চলমান কয়েল ওজন	১৪ কেজি
নামমাত্র অদ্ভুত মুহূর্ত	৩৫০ এন.এম
টেবিলে স্ক্রু	১৬×এম১০
ফ্লাক্স ফুটো	<১০ গাউস
অনুমোদিত অদ্ভুত মুহূর্ত	৩০০ এন.এম.
সরঞ্জামের আকার	৯৪৫ মিমি × ৭২০ মিমি × ৭৮৪ মিমি
সরঞ্জামের ওজন	১০০০ কেজি

সর্বাধিক লোড বনাম ত্বরণের সম্পর্ক (সাইন):

ত্বরণ	সর্বাধিক লোড
৫জি	১৮৮ কেজি
১০জি	৮৮ কেজি
২০ জি	৩৮ কেজি
৩০ জি	২১ কেজি

অনুভূমিক স্লাইডিং প্ল্যাটফর্ম

অনুভূমিক স্লাইড ডিজাইনের বৈশিষ্ট্য হল উচ্চ ওভারটাইপিং টেম্প ক্যাপাসিটি এবং পার্শ্বীয় সীমাবদ্ধতা। এই প্রকৌশল পদ্ধতি, স্ট্যান্ডার্ড অনুভূমিক স্লাইড বিন্যাস সঙ্গে মিলিত,অপ্টিমাইজড গাইডিং তেল ফিল্ম ডিম্পিং বৈশিষ্ট্য বজায় রেখে ব্যতিক্রমী গতিশীল মুহুর্তের সীমাবদ্ধতা সরবরাহ করে. অনুভূমিক স্লাইড টেবিল সমাবেশ স্লাইড প্লেট, সংযোগ মাথা, প্রাকৃতিক গ্রানাইট স্ল্যাব, অনুভূমিক স্লাইড টেবিল বেস, এবং স্বাধীন তেল উৎস অন্তর্ভুক্ত।

সিস্টেমের বৈশিষ্ট্য

উচ্চ কার্যকারিতা এবং নির্ভরযোগ্যতা

পিসি-স্বাধীন নিয়ন্ত্রণ লুপ সহ ডিএসপি প্রসেসর দ্বারা বন্ধ লুপ নিয়ন্ত্রণ রিয়েল-টাইম সিস্টেম প্রতিক্রিয়াশীলতা এবং উচ্চ দক্ষতা নিশ্চিত করে। সিস্টেম দ্রুত পরীক্ষার সিস্টেমের পরিবর্তনগুলিকে মানিয়ে নেয়,নির্ভরযোগ্যতা এবং নির্ভুলতা নিশ্চিত করাসমস্ত ইনপুট চ্যানেলে 24-বিট রেজোলিউশনের এডিসি, কম গোলমাল হার্ডওয়্যার ডিজাইন এবং অন্তর্নির্মিত অ্যানালগ / ডিজিটাল অ্যান্টি-আলিয়াজিং ফিল্টার রয়েছে।

ব্যবহারকারী-বান্ধব অপারেশন

স্বজ্ঞাত অপারেশন এবং বিস্তৃত সহায়ক ফাংশন সহ উইন্ডোজ ভিত্তিক অ্যাপ্লিকেশন সফ্টওয়্যার। স্বয়ংক্রিয় উইজার্ড এবং পরীক্ষার প্রতিবেদন উত্পাদন পুনরাবৃত্তি পরীক্ষার কাজগুলিকে সহজতর করে।ইউএসবি২ দিয়ে পরীক্ষার প্যারামিটার সেটিং.0 ইন্টারফেস কম্পিউটার ইন্টিগ্রেশন জন্য seamless.

শক্তিশালী এবং নমনীয় কার্যকারিতা

উন্নত কম্পন নিয়ন্ত্রণ প্ল্যাটফর্ম একাধিক জটিল কাজ পরিচালনা করতে সক্ষম।মডুলার ডিজাইন একই হার্ডওয়্যার প্ল্যাটফর্মে বিভিন্ন পরীক্ষার এবং বিশ্লেষণের প্রয়োজনীয়তা পূরণের জন্য বিভিন্ন হার্ডওয়্যার এবং সফ্টওয়্যার উপাদানগুলির কনফিগারেশনকে অনুমতি দেয়.

ব্যাপক পরীক্ষার নিরাপত্তা

ক্ষুদ্র আকারের সংকেত নিয়ন্ত্রণ শব্দ স্তর মূল্যায়ন এবং স্থানান্তর ফাংশন বিশ্লেষণের জন্য সিস্টেম কম্পন পূর্বরূপ সক্ষম করে। একাধিক নিরাপত্তা চেক এবং interlock সেটিংস পরীক্ষার কর্মীদের রক্ষা,পরীক্ষার বস্তুসিস্টেমের অস্বাভাবিকতার সময় তাত্ক্ষণিক পরীক্ষার বন্ধ করার জন্য অন্তর্নির্মিত জরুরী সমাপ্তি কী।

স্বয়ংক্রিয় পরীক্ষার প্রতিবেদন

ওয়ার্ড বা পিডিএফ ফরম্যাটে পরীক্ষার রিপোর্ট এক ক্লিক জেনারেশন. ব্যাপক ডকুমেন্টেশন পরীক্ষা নিয়ন্ত্রণ ফাংশন, সেটিং পরামিতি, নিয়ন্ত্রণ লক্ষ্য বর্ণালী বক্ররেখা অন্তর্ভুক্ত,সময় ডোমেইন এবং ফ্রিকোয়েন্সি ডোমেইন কার্ভ. কাস্টমাইজযোগ্য রিপোর্ট ফরম্যাটের সাথে সরাসরি মুদ্রণ, পূর্বরূপ এবং অনলাইন বিতরণ সমর্থন করে।
