উচ্চ-কার্যকারিতা কম্পন মেশিনঃ 1200kg লোড ক্ষমতা, 76mm স্ট্রোক

উচ্চ-কার্যকারিতা কম্পন মেশিনঃ 1200kg লোড ক্ষমতা, 76mm স্ট্রোক

ব্র্যান্ড নাম:	Sinuo
মডেল নম্বর:	SN553- EVW390HB120VCS-4
MOQ:	1
মূল্য:	Customized
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	5 সেট/মাস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

Calibration Certificate (Cost Additional)

সাইন ফোর্স:

9000Kg.f

এলোমেলো শক্তি:

9000Kg.f

শক ফ্রোস:

18000Kg.f

পেলোড:

1200 কেজি

সর্বোচ্চ স্থানচ্যুতি:

76 মিমি পিপি

সর্বোচ্চ ত্বরণ:

120 জি

প্যাকেজিং বিবরণ:

পাতলা পাতলা কাঠের কেস

যোগানের ক্ষমতা:

5 সেট/মাস

বিশেষভাবে তুলে ধরা:

1000V লিথিয়াম ব্যাটারি পরীক্ষার সরঞ্জাম

EVSE লিথিয়াম ব্যাটারি পরীক্ষার সরঞ্জাম

নিরোধক পালস বৈদ্যুতিক নিরাপত্তা পরীক্ষক

পণ্যের বর্ণনা

উচ্চ-কার্যকারিতা কম্পন মেশিনঃ 1200kg লোড ক্ষমতা, 76mm স্ট্রোক

জল-শীতল কম্পন টেবিল সিরিজ বড় থ্রাস্ট, শক্তিশালী বহন ক্ষমতা, উচ্চ শীতল দক্ষতা, এবং সর্বোচ্চ স্থানচ্যুতি 76mm সঙ্গে ব্যতিক্রমী কর্মক্ষমতা প্রদান করে।বড় ইলেকট্রনিক সেটগুলির জন্য কঠোর কম্পন পরীক্ষার প্রয়োজনীয়তা পূরণের জন্য ডিজাইন করা, অটোমেশন ডিভাইস, এয়ারস্পেস উপাদান, কৃত্রিম উপগ্রহ এবং সামরিক সিস্টেম।

বিশেষভাবে ডিজাইন করা ট্রুনিয়ন সিস্টেম এবং সঠিক ভিত্তি সমর্থন সহ, সিস্টেমটি 1Hz বা DC থেকে শুরু করে নিম্ন ফ্রিকোয়েন্সি থেকে কাজ করে, উভয় সিনোসাইডাল এবং এলোমেলো কম্পন পরীক্ষা accommodates।

পণ্য অ্যাপ্লিকেশন

কম্পন পরীক্ষায় উপাদান এবং ডিভাইসগুলিকে উত্তেজিত করে তাদের কর্মক্ষমতা এবং স্থায়িত্ব মূল্যায়ন করে বাস্তব বিশ্বের পরিবেশগত অবস্থার অনুকরণ করা হয়।সার্কিট বোর্ড সহ শিল্প খাত জুড়ে অ্যাপ্লিকেশনগুলি বিস্তৃত, বিমান, জাহাজ, রকেট, ক্ষেপণাস্ত্র, গাড়ি এবং গৃহস্থালি যন্ত্রপাতি।

ল্যাবার্টন ব্যাপক উত্তেজনা এবং পরীক্ষার সমাধান প্রদান করে, পণ্য মানের GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC সহ জাতীয় এবং আন্তর্জাতিক মানের সাথে সম্মতি নিশ্চিত করে,এবং এএসটিএম.

কম্পন মেশিন নির্বাচন ও স্পেসিফিকেশন

নির্বাচনের মানদণ্ড

ক্লায়েন্ট দ্বারা সরবরাহিত পরীক্ষার শর্ত
পরীক্ষার ধরনঃ সাইনস স্কেপ, র্যান্ডম, ক্লাসিক শক
ফ্রিকোয়েন্সি রেসপন্স রেঞ্জঃ 1-2700Hz
সূত্রঃ A ((g) = ((2πf) 2Dcm/980 ∆A = 0.002DmmF2
D=A/0.002F2 F=M(kg) × A(g)

সরঞ্জাম কনফিগারেশন

প্রকল্প	কনফিগারেশন বিবরণ	পরিমাণ

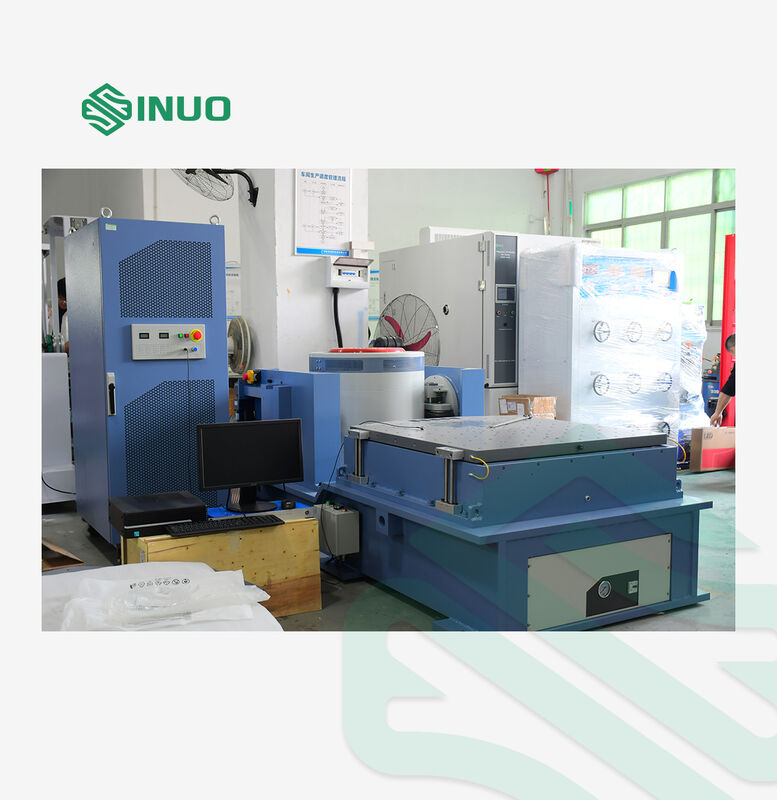

1. কম্পন টেবিল শরীর	E90T45 ইলেক্ট্রোম্যাগনেটিক উত্তেজনার জেনারেটর অটোমেটিক সেন্টারিং কন্ট্রোল ডিভাইস WCU-2 ওয়াটার চিলার VT120 উল্লম্ব প্রসারিত টেবিল HB120 অনুভূমিক তেল ফিল্ম স্লাইড টেবিল বৈদ্যুতিক স্টিয়ারিং মেশিন	১টি সেট
2. ডিজিটাল সুইচিং পাওয়ার এম্প্লিফায়ার	LA-100KVA ডিজিটাল সুইচিং পাওয়ার এম্প্লিফায়ার সার্ভো সুরক্ষা ব্যবস্থা উত্তেজনার পাওয়ার সাপ্লাই	১টি সেট
3ডিজিটাল কম্পন নিয়ন্ত্রক ভিসিএস-৪	৪-চ্যানেল ডিজিটাল কম্পন নিয়ন্ত্রক সিস্টেম ত্বরণ সেন্সর নিয়ন্ত্রণ কম্পিউটার	১টি সেট
4আনুষাঙ্গিক	সংযোগ ক্যাবল/জল পাইপ/বায়ু পাইপ অপারেটিং নির্দেশাবলী, পরিদর্শন প্রতিবেদন, শংসাপত্র, রক্ষণাবেক্ষণ ম্যানুয়াল আনুষাঙ্গিক যন্ত্রপাতি (টি-টাইপ চাবি, হেক্সাগোনাল চাবি, স্ক্রু ড্রাইভার ইত্যাদি) কন্ট্রোল সফটওয়্যার ইনস্টলেশন সিডি / খুচরা যন্ত্রাংশ	১টি সেট

প্রযুক্তিগত পরামিতি

E90T45 ইলেক্ট্রোম্যাগনেটিক উত্তেজনার জেনারেটর

সর্বাধিক সিনোসাইডাল উত্তেজনার শক্তি	৯০০০ কিলোগ্রাম উচ্চতা
সর্বাধিক র্যান্ডম উত্তেজনা শক্তি	৯০০০ কিলোগ্রাম
সর্বাধিক প্রভাব উত্তেজনার শক্তি	18000Kg.f শীর্ষ
ফ্রিকোয়েন্সি রেঞ্জ	১ ¢ ২৭০০ হার্জ
সর্বাধিক স্থানচ্যুতি	৭৬ মিমি পি-পি
সর্বাধিক গতি	২ মিটার/সেকেন্ড
সর্বাধিক ত্বরণ	120G (1176 মি/সেকেন্ড)
সর্বাধিক লোড এবং ত্বরণ সম্পর্কঃ F=M.A
5G (49m/s2)	২২৯৫ কেজি
10G (98m/s2)	১০৯৫ কেজি
20G (196m/s2)	৪৯৫ কেজি
30G (294m/s2)	২৯৫ কেজি
প্রথম শ্রেণীর রেজোনেন্ট ফ্রিকোয়েন্সি	২২০০ হার্জ ± ৫%
সর্বাধিক লোড	১২০০ কেজি
কম্পন বিচ্ছিন্নতা ফ্রিকোয়েন্সি	৩ হার্জ
চলমান কয়েল ব্যাসার্ধ	Ф450 মিমি
চলমান কয়েল ওজন	৯০ কেজি
ফ্লাক্স ফুটো	<১০ গাউস
অনুমোদিত অদ্ভুত মুহূর্ত	>১০০০ এন.এম.
সরঞ্জামের আকার	১৭০০ মিমি × ১৩৬০ মিমি × ১৫৪০ মিমি (উল্লম্ব সম্প্রসারণ টেবিল ছাড়া)
সরঞ্জামের ওজন	৫৯০০ কেজি

LA-100 ডিজিটাল সুইচিং পাওয়ার এম্প্লিফায়ার

আউটপুট পাওয়ার	১০০ কেভিএ
আউটপুট ভোল্টেজ	১১০ ভিআরএম
আউটপুট বর্তমান	1000Arms
এসএনআর	≥65dB
এম্প্লিফায়ারের আকার	৩৩০০ মিমি × ৮১০ মিমি × ২১৭০ মিমি
এম্প্লিফায়ার ওজন	৩৭০০ কেজি

সার্ভো সুরক্ষা ব্যবস্থা

সামগ্রিক সুরক্ষা সহঃ পাওয়ার গ্রিড ওভারভোল্টেজ, গ্রিড আন্ডারভোল্টেজ, লজিকাল ত্রুটি, পাওয়ার মডিউল সুরক্ষা, পাওয়ার মডিউল তাপমাত্রা, আউটপুট ওভারকরেন্ট, আউটপুট ওভারভোল্টেজ,ড্রাইভ পাওয়ার সাপ্লাই, প্ল্যাটফর্ম স্থানচ্যুতি, প্ল্যাটফর্ম তাপমাত্রা, এবং বহিরাগত interlocking সার্কিট স্বয়ংক্রিয় আউটপুট বন্ধ সঙ্গে শ্রবণ এবং চাক্ষুষ বিপদাশঙ্কা কোন ত্রুটি সনাক্তকরণের উপর।

ডিজিটাল কম্পন নিয়ন্ত্রক ভিসিএস-৪

হার্ডওয়্যার কনফিগারেশন	৪টি একযোগে ইনপুট চ্যানেল, ১টি আউটপুট চ্যানেল
নিয়ন্ত্রণ ফাংশন মডিউল	সাইন, এলোমেলো, সাধারণ শক, রেজোনেন্স অনুসন্ধান এবং বাস
নিয়ন্ত্রণ কম্পিউটার	এলসিডি মনিটর সহ মূল ব্র্যান্ডের কম্পিউটার
সফটওয়্যার	চাইনিজ/ইংরেজি অপারেশন, টাইম ডোমেইন এবং ফ্রিকোয়েন্সি ডোমেইন বিশ্লেষণ, সিগন্যাল উৎস, সাইন ফ্রিকোয়েন্সি স্কেপ বিশ্লেষণ।স্বয়ংক্রিয়ভাবে ব্যাপক সংকেত এবং তথ্য বিশ্লেষণ ক্ষমতা সঙ্গে WORD পরীক্ষা রিপোর্ট উৎপন্ন.
সিস্টেম ত্বরণ	ফ্রিকোয়েন্সি পরিসীমাঃ 1-12000Hz, সংবেদনশীলতাঃ 50mv/g, তাপমাত্রা পরিসীমাঃ -24 - 250°C

VT120 উল্লম্ব প্রসারিত টেবিল

উপাদান	ম্যাগনেসিয়াম মিশ্রণ, পৃষ্ঠ শক্ত
টেবিলের আকার	১২০০×১২০০ মিমি
স্থায়ী গর্ত	M12 আয়তক্ষেত্রাকার বিতরণ 100mm×100mm স্টেইনলেস স্টীল স্ক্রু হাতা
উপরের সীমা ব্যবহারের ফ্রিকোয়েন্সি	সাইনস ৫০০ হার্জ, র্যান্ডম ১৫০০ হার্জ
ওজন	প্রায় ১৬৫ কেজি

HB120 অনুভূমিক তেল ফিল্ম স্লাইড টেবিল

উপাদান	ম্যাগনেসিয়াম মিশ্রণ, পৃষ্ঠ শক্ত
টেবিলের আকার	১২০০×১২০০ মিমি
স্থায়ী গর্ত	M12 আয়তক্ষেত্রাকার বিতরণ 100mm×100mm স্টেইনলেস স্টীল স্ক্রু হাতা
উপরের সীমা ব্যবহারের ফ্রিকোয়েন্সি	সাইনস ২০০০ হার্জ, র্যান্ডম ২০০০ হার্জ
ওজন	170 কেজি (সংযোগ ছাড়া)

ওয়াটার কুলিং ইউনিট WCU

তাপ বিনিময় ক্ষমতা	100KW শীতল জল টাওয়ার 15T
বাহ্যিক সঞ্চালন জলের প্রবাহ/চাপ	200L/মিনিট 0.25-0.4Mpa
নিষ্কাশিত জলের প্রয়োজনীয়তা	পানির কঠোরতা 30ppm, PH7-8, পরিবাহিতা 1us/cm
বাহ্যিক সঞ্চালন জলের পাইপ ইন্টারফেস	1-1/4 " অথবা DN32
মাত্রা (L×W×H)	610mm × 900mm × 2000mm
ওজন	৩৮০ কেজি

বৈদ্যুতিক চাহিদা

পাওয়ার সাপ্লাই	৩-ফেজ ৫-ডায়ার 380V/50Hz 162 KW
কম্প্রেসড এয়ার	0.6 এমপিএ
মাটির প্রতিরোধ	≤4Ω
