বৈদ্যুতিক যানবাহন EVSE লিথিয়াম ব্যাটারি পরীক্ষার সরঞ্জাম নিরোধক পালস নিরাপত্তা পরীক্ষা

বৈদ্যুতিক যানবাহন EVSE লিথিয়াম ব্যাটারি পরীক্ষার সরঞ্জাম নিরোধক পালস নিরাপত্তা পরীক্ষা

ব্র্যান্ড নাম: Sinuo
মডেল নম্বর: SNE6001
MOQ: 1
মূল্য: Customized
অর্থ প্রদানের শর্তাবলী: টি/টি
সরবরাহের ক্ষমতা: 30 সেট/মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
Calibration Certificate (Cost Additional)
পরীক্ষা ব্যাটারি ক্ষমতা:
20nF-4000Nf
আউটপুট ভোল্টেজ পরিসীমা:
200V-2000V, 10V নিয়মিত
আউটপুট ভোল্টেজ সঠিকতা:
±(2% সেটিং মান)
আউটপুট ভোল্টেজ রেজোলিউশন:
10v
ভোল্টেজ পরিমাপের নির্ভুলতা:
±(2% সেটিং মান)
সময় সেটিং পরিসীমা:
50ms-3000ms
স্রাব প্রতিরোধের:
10KΩ
স্রাবের সময়:
~500ms
প্যাকেজিং বিবরণ:
শক্ত কাগজ বাক্স
যোগানের ক্ষমতা:
30 সেট/মাস
বিশেষভাবে তুলে ধরা:

1000V লিথিয়াম ব্যাটারি পরীক্ষার সরঞ্জাম

,

EVSE লিথিয়াম ব্যাটারি পরীক্ষার সরঞ্জাম

,

নিরোধক পালস বৈদ্যুতিক নিরাপত্তা পরীক্ষক

পণ্যের বর্ণনা

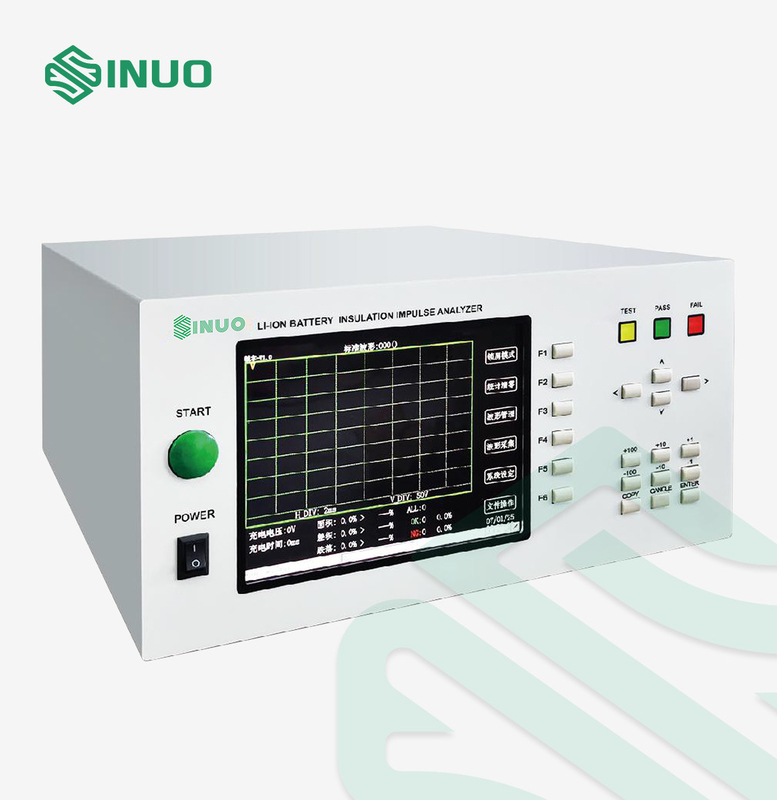

বৈদ্যুতিক যানবাহন লিথিয়াম ব্যাটারি নিরোধক পালস নিরাপত্তা পরীক্ষার সরঞ্জাম



সরঞ্জাম ওভারভিউ




লিথিয়াম ব্যাটারি কোরের ওয়াইন্ডিং বা ল্যামিনেশন প্রক্রিয়া চলাকালীন, উপাদানের ধুলো মেশানো, অসম ঘূর্ণন, এবং ডায়াফ্রাম ভাঙার মতো সমস্যাগুলি অনিবার্যভাবে ঘটবে, যা লিথিয়াম ব্যাটারির নিরাপত্তা ঝুঁকির দিকে নিয়ে যাবে এবং সনাক্ত করা কঠিন হবে।

বর্তমানে, শিল্পে পরীক্ষার সরঞ্জাম এবং পদ্ধতিগুলি নিখুঁত নয় এবং নিম্নমানের পণ্যগুলির সনাক্তকরণের হার আদর্শ নয়।



লিথিয়াম ব্যাটারি ইলেক্ট্রোলাইটে পূর্ণ হওয়ার আগে এই সরঞ্জামটি ব্যাটারি কোষে 10-100ms উচ্চ-ভোল্টেজ পালস পরীক্ষা প্রয়োগ করে।সেলটি সর্বনিম্ন চার্জিং সময়, দীর্ঘতম সময়, চার্জিং ভোল্টেজ, ভোল্টেজ ড্রপ, কার্ভ এরিয়া এবং অন্যান্য পরামিতি পরিমাপ করে নির্ধারিত হয়।ওপেন সার্কিট, শর্ট সার্কিট, মাইক্রো শর্ট সার্কিট এবং অন্যান্য নিরোধক ত্রুটি, দ্রুত এবং দক্ষ।





প্রযুক্তিগত পরামিতি




পরীক্ষা ব্যাটারি ক্ষমতা 20nF-4000Nf
আউটপুট ভোল্টেজ পরিসীমা 200V-2000V, 10V নিয়মিত
আউটপুট ভোল্টেজ নির্ভুলতা ±(2% সেটিং মান)
আউটপুট ভোল্টেজ রেজোলিউশন 10V
ভোল্টেজ পরিমাপের নির্ভুলতা ±(2% সেটিং মান)
ভোল্টেজ পরিমাপ রেজোলিউশন 0.1V
সময় সেটিং পরিসীমা 50ms-3000ms
সময় নির্ধারণের সঠিকতা ±(2% সেটিং মান +2ms)
সময় নির্ধারণের রেজোলিউশন 0.1 মি
দীর্ঘতম/ছোটতম নিম্ন সীমা সেটিং পরিসর বন্ধ, 0.1ms-3000ms
স্রাব প্রতিরোধের 10KΩ
স্রাবের সময় ~500ms (লোড ক্ষমতা অনুযায়ী)
উত্থান এবং পতন সেটিং পরিসীমা VD1 0-100%
পতনশীল সেটিং পরিসীমা VD2 রাখুন 0-100%
প্রিসেট স্টোরেজ 500 দল
যোগাযোগ ইন্টারফেস/পরীক্ষা ফলাফল আউটপুট RS232 / ইউএসবি
বাহ্যিক ইনপুট

শুরু/রিসেট করুন

PS1/PS2/PS3

আউটপুট পরিবর্তন করুন পরীক্ষা/ওকে/এনজি
মাত্রা 363W*363D*178H (মিমি)



প্রধান বৈশিষ্ট্য




1. মাইক্রো শর্ট সার্কিট সনাক্তকরণ: ওপেন সার্কিট এবং সেলের শর্ট সার্কিটের প্রাথমিক সনাক্তকরণ ছাড়াও, এটি ছিদ্র, অমেধ্য এবং প্রান্ত স্রাবের মতো মাইক্রো শর্ট লুকানো বিপদগুলি সনাক্ত করা সাধারণ এবং কঠিনকেও আলাদা করতে পারে;ইলেক্ট্রোলাইট সর্বাধিক পরিমাণে ঢেলে দেওয়ার আগে অযোগ্য পণ্যগুলি সনাক্ত করুন।



2. হাই-স্পিড মাইক্রো-ড্যামেজ: হাই-ভোল্টেজ পালস টেস্ট একটি এমএস-লেভেল টেস্ট টাইম সহ ব্যবহার করা হয়, যেটি শুধুমাত্র দ্রুত পরীক্ষার গতিই করে না, ক্ষতির ন্যূনতম ঝুঁকি সর্বাধিক করার সময় ত্রুটিযুক্ত পণ্য সনাক্তকরণও নিশ্চিত করে। ভাল পণ্য



3. বুদ্ধিমান সনাক্তকরণ: সময়, ভোল্টেজ এবং ক্ষেত্রফলের তিনটি মাত্রা থেকে ব্যাপক পরিমাপ এবং বুদ্ধিমান রায় এবং OKNGXX (সন্দেহজনক) এর রায়ের ফলাফল দেয়।



4. ডিসপ্লে এবং স্টোরেজ: 8-ইঞ্চি TFT কালার এলসিডি ডিসপ্লে, ভোল্টেজ ওয়েভফর্ম ডিসপ্লে, ওয়েভফর্ম জুম, ওয়েভফর্ম স্টোরেজ (ইউ ডিস্ক), অসিলোস্কোপ ডিটেকশন ইন্টারফেস।



1000V, 99ms পরীক্ষা, যোগ্য পণ্যের পরীক্ষার ফলাফল

বৈদ্যুতিক যানবাহন EVSE লিথিয়াম ব্যাটারি পরীক্ষার সরঞ্জাম নিরোধক পালস নিরাপত্তা পরীক্ষা 0

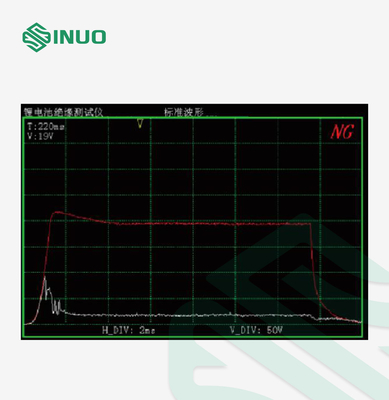

লিথিয়াম ব্যাটারি সেল শর্ট সার্কিট পরীক্ষার ফলাফল

বৈদ্যুতিক যানবাহন EVSE লিথিয়াম ব্যাটারি পরীক্ষার সরঞ্জাম নিরোধক পালস নিরাপত্তা পরীক্ষা 1



মাইক্রো শর্ট সার্কিট লিথিয়াম ব্যাটারি সেল পরীক্ষার ফলাফল

বৈদ্যুতিক যানবাহন EVSE লিথিয়াম ব্যাটারি পরীক্ষার সরঞ্জাম নিরোধক পালস নিরাপত্তা পরীক্ষা 1বৈদ্যুতিক যানবাহন EVSE লিথিয়াম ব্যাটারি পরীক্ষার সরঞ্জাম নিরোধক পালস নিরাপত্তা পরীক্ষা 3

মাইক্রো-শর্ট সার্কিট সেলের জন্য, যদি তরল ইনজেকশনের আগে দীর্ঘ সময়ের জন্য উচ্চ ভোল্টেজ পরীক্ষা করার জন্য এসি প্রতিরোধী ভোল্টেজ বা ইনসুলেশন প্রতিরোধের পদ্ধতি ব্যবহার করা হয়, তবে এটি মাইক্রো-শর্ট সার্কিট অংশকে মারাত্মকভাবে ভেঙে ফেলবে বা অমেধ্য ভেঙ্গে ঘুরবে। এটি একটি ভাল পণ্য মধ্যে;তরল ইনজেকশনের পরে, ব্যাটারি অভ্যন্তরীণ প্রতিরোধ এবং ভোল্টেজ পরিমাপ ব্যবহার করে অস্বাভাবিকতা সনাক্ত করা কঠিন।



এনজি কোড



অ্যালার্ম কোড অ্যালার্ম টাইপ অ্যালার্ম বর্ণনা
E01 ওপেন ডিটেকশন OPEN সনাক্তকরণের সময়, পরীক্ষার ভোল্টেজ সেট ভোল্টেজে পৌঁছায়
E02 ক্রমবর্ধমান স্রাব সনাক্তকরণ সেট ভোল্টেজে পৌঁছানোর আগে, পরীক্ষার ভোল্টেজ ডিসচার্জ সনাক্তকরণ স্তরে নেমে যায়
E03 স্রাব সনাক্তকরণ রাখুন সেট ভোল্টেজে পৌঁছানোর পরে, পরীক্ষার ভোল্টেজ নির্ণয় করার জন্য স্রাব সনাক্তকরণ স্তরে নেমে যায়
E04 সেট ভোল্টেজ পৌঁছানো হয় না সেট পরীক্ষার সময়, পরীক্ষার ভোল্টেজ সেট ভোল্টেজে পৌঁছায়নি
E05 ক্রমবর্ধমান ড্রপ ভোল্টেজ সনাক্তকরণ যখন টেস্ট ভোল্টেজ সেট ভোল্টেজে উঠে যায়, সেট ড্রপ রেঞ্জের বাইরে ভোল্টেজ ড্রপ সনাক্ত করা হয়
E06 ড্রপ ভোল্টেজ সনাক্তকরণ রাখুন পরীক্ষার ভোল্টেজ সেট ভোল্টেজে পৌঁছানোর পরে, সেট ড্রপ রেঞ্জের বাইরে ভোল্টেজ ড্রপ সনাক্ত করা হয়
E07 সংক্ষিপ্ততম আগমনের সময় দেখুন স্বল্পতম সময়ে পৌঁছানোর আগে, পরীক্ষার ভোল্টেজ সেট ভোল্টেজ পৌঁছেছে
E08 দীর্ঘতম আগমন সময় চেক আউট স্বল্পতম সময়ে পৌঁছানোর পর, পরীক্ষার ভোল্টেজ সেট ভোল্টেজে পৌঁছেছে


বিভিন্ন পরীক্ষার অবস্থার অধীনে সময় বুস্ট করুন

বৈদ্যুতিক যানবাহন EVSE লিথিয়াম ব্যাটারি পরীক্ষার সরঞ্জাম নিরোধক পালস নিরাপত্তা পরীক্ষা 4
