IEC62196 বৈদ্যুতিক গাড়ির যন্ত্রাংশের জন্য ইলেক্ট্রোম্যাগনেটিক কম্পন পরীক্ষা ব্যবস্থা

IEC62196 বৈদ্যুতিক গাড়ির যন্ত্রাংশের জন্য ইলেক্ট্রোম্যাগনেটিক কম্পন পরীক্ষা ব্যবস্থা

ব্র্যান্ড নাম:	Sinuo
মডেল নম্বর:	SN553-EV440VT2012SMW-GP VCSUSB-2
MOQ:	1
মূল্য:	Customized
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	5 সেট/মাস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

Calibration Certificate (Cost Additional)

সর্বাধিক সাইনুসয়েডাল উত্তেজনা শক্তি:

4000kg.f পিক

সর্বাধিক র্যান্ডম উত্তেজনাপূর্ণ বাহিনী:

4000kg.f আরএমএস

সর্বোচ্চ প্রভাব উত্তেজনা শক্তি:

8000Kg.f সর্বোচ্চ

সর্বোচ্চ স্থানচ্যুতি:

100 মিমি পিপি

সর্বোচ্চ গতি:

2.0 মি/এস

সর্বোচ্চ ত্বরণ:

100 জি (980 মি/এস 2)

ফ্রিকোয়েন্সি রেঞ্জ:

1～3000 Hz

পেলোড:

1000 কেজি

প্যাকেজিং বিবরণ:

পাতলা পাতলা কাঠের কেস

যোগানের ক্ষমতা:

5 সেট/মাস

বিশেষভাবে তুলে ধরা:

DC Hipot বৈদ্যুতিক নিরাপত্তা পরীক্ষার সরঞ্জাম

RS232 বৈদ্যুতিক নিরাপত্তা পরীক্ষার সরঞ্জাম

DC 6000V ইভ টেস্টিং সরঞ্জাম

পণ্যের বর্ণনা

আইইসি 62196 ইলেকট্রোম্যাগনেটিক কম্পন পরীক্ষা সিস্টেম ইভি উপাদান জন্য

কম্পন পরীক্ষায় উপাদান এবং ডিভাইসগুলিকে বাস্তব বিশ্বের অবস্থার প্রতি তাদের প্রতিক্রিয়া মূল্যায়নের জন্য সিমুলেটেড স্ট্রেসগুলির সাপেক্ষে করা হয়।এয়ারস্পেস সহ বিভিন্ন শিল্পে পণ্যের স্থায়িত্ব এবং নির্ভরযোগ্যতা নিশ্চিত করে এই প্রয়োজনীয় প্রক্রিয়া, অটোমোবাইল, এবং ভোক্তা ইলেকট্রনিক্স।

সিনুও কাস্টমাইজড কম্পন পরীক্ষার সমাধান সরবরাহ করে যা মৌলিক সম্মতি মান (জিবি, জিজেবি, ইউএল, আইইসি, এএসটিএম এবং আরও অনেক কিছু সহ) অতিক্রম করে। আমরা আপনার নির্দিষ্ট অ্যাপ্লিকেশন চ্যালেঞ্জ মোকাবেলায় মনোনিবেশ করি,বাজারে আসার সময়কে ত্বরান্বিত করার জন্য সুনির্দিষ্ট পরীক্ষার ক্ষমতা সরবরাহ করা, পণ্যের গুণমান উন্নত করা এবং শিল্পের শীর্ষস্থানীয় নির্ভরযোগ্যতা প্রতিষ্ঠা করা।

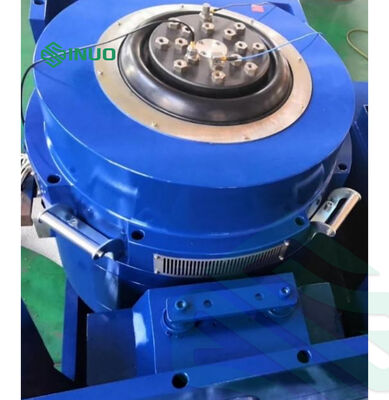

কম্পন জেনারেটরের কাঠামোর চিত্র

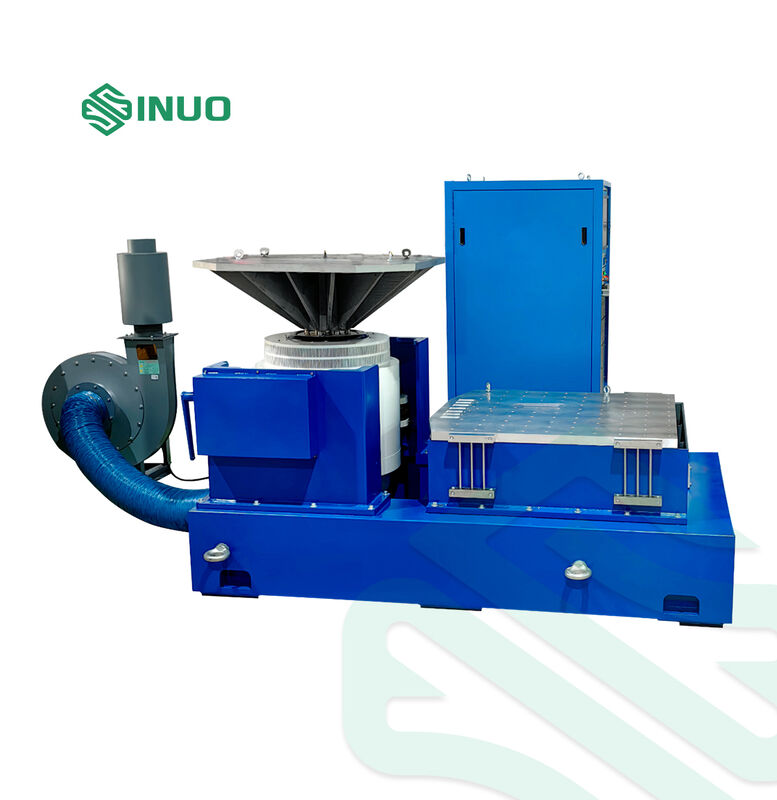

সরঞ্জাম প্রধান চিত্র

যন্ত্রপাতি প্রযুক্তিগত পরামিতি

ইলেক্ট্রোম্যাগনেটিক উত্তেজনার জেনারেটরের পরামিতি

প্যারামিটার	স্পেসিফিকেশন
সর্বাধিক সিনোসাইডাল উত্তেজনার শক্তি	৪০০০ কেজি.ফ পিক
সর্বাধিক র্যান্ডম উত্তেজনা শক্তি	৪০০০ কিলোগ্রাম
সর্বাধিক প্রভাব উত্তেজনার শক্তি	৮০০০ কেজি.এফ. শীর্ষ
ফ্রিকোয়েন্সি রেঞ্জ	১ ০৩০০০ হার্জ
সর্বাধিক স্থানচ্যুতি	১০০ মিমি পি-পি
সর্বাধিক গতি	2.0 মিটার/সেকেন্ড
সর্বাধিক ত্বরণ	100 জি (980 মি/সেকেন্ড)
প্রথম শ্রেণীর রেজোনান্ট ফ্রিকোয়েন্সি	২৫০০ হার্জ ± ৫%
পেইলড	১০০০ কেজি
কম্পন বিচ্ছিন্নতা ফ্রিকোয়েন্সি	2.5 হার্জ
চলমান কয়েল ব্যাসার্ধ	Ф440 মিমি
চলমান কয়েল ওজন	৬০ কেজি
ফ্লাক্স ফুটো	<১০ গাউস
অনুমোদিত অদ্ভুত মুহূর্ত	> ৫০০ এন.এম.
সরঞ্জামের আকার	১৪০০ মিমি × ৯৮০ মিমি × ১২৩০ মিমি (উল্লম্ব প্রসারণ প্ল্যাটফর্ম ব্যতীত)
সরঞ্জামের ওজন	২৮০০ কেজি

ডিজিটাল সুইচিং পাওয়ার এম্প্লিফায়ার

প্যারামিটার	স্পেসিফিকেশন
আউটপুট পাওয়ার	৫০ কেভিএ
আউটপুট ভোল্টেজ	১১০ ভিআরএম
আউটপুট বর্তমান	500Arms
এসএনআর	≥70dB
এম্প্লিফায়ারের আকার	৯১০ মিমি × ৬২০ মিমি × ২০৫০ মিমি

সার্ভো সুরক্ষা ব্যবস্থা

তাপমাত্রা, বাতাসের চাপ, অতিরিক্ত স্থানচ্যুতি, অতিরিক্ত ভোল্টেজ, অতিরিক্ত বর্তমান, ইনপুট নিম্ন ভোল্টেজ, বাহ্যিক ত্রুটি, নিয়ন্ত্রণ পাওয়ার সাপ্লাই, লজিক ত্রুটি, ইনপুট ফেজ ক্ষতি

ডিজিটাল কম্পন নিয়ন্ত্রক

উপাদান	স্পেসিফিকেশন
হার্ডওয়্যার কনফিগারেশন	একযোগে ইনপুট চ্যানেল ২, আউটপুট চ্যানেল ১
নিয়ন্ত্রণ ফাংশন মডিউল	সাইন, র্যান্ডম, ক্লাসিকাল শক
নিয়ন্ত্রণ কম্পিউটার	এলসিডি মনিটর সহ মূল ব্র্যান্ডের কম্পিউটার
সফটওয়্যার	ইংরেজি অপারেশন, সময় ডোমেইন এবং ফ্রিকোয়েন্সি ডোমেইন বিশ্লেষণ, সংকেত উৎস, সাইন ফ্রিকোয়েন্সি sweep বিশ্লেষণ, স্বয়ংক্রিয় WORD পরীক্ষা রিপোর্ট উত্পাদন
ইনপুট চ্যানেল
ইনপুট চ্যানেলের সংখ্যা	একই সময়ে 2 টি ইনপুট চ্যানেল
ইনপুট সিগন্যালের ধরন	ভোল্টেজ/চার্জ
ইনপুট প্রতিরোধের	>১১০ কেও
সর্বাধিক ভোল্টেজ ইনপুট পরিসীমা	±10V
সর্বাধিক চার্জ ইনপুট পরিসীমা	±10000 পিসি
এসএনআর	>১০০ ডিবি
ফিল্টার	১৬০ ডিবি/অক্টাভ অ্যানালগ ফিল্টার
ইনপুট ইন্টারফেস	তিনটি অপশনাল ইনপুটঃ ভোল্টেজ, আইসিপি এবং চার্জ
সর্বাধিক ইনপুট	±10VPEAK
এনালগ/ডিজিটাল কনভার্টার (এডিসি)	২৪ বিটের রেজোলিউশন, গতিশীল পরিসীমাঃ 114dB, সর্বাধিক নমুনা ফ্রিকোয়েন্সি 192kHz
সার্কিট বৈশিষ্ট্য	ইনপুট ইন্টারফেসে একটি অন্তর্নির্মিত আইসিপি ধ্রুবক বর্তমান উত্স এবং চার্জ এম্প্লিফায়ার রয়েছে, যার মধ্যে 10V / 1V এর দুটি ব্যাপ্তি এবং বিকল্প এসি / ডিসি কাপলিং এবং একটি অ্যানালগ অ্যান্টি-আলিয়াজিং ফিল্টার রয়েছে।
আউটপুট চ্যানেল
আউটপুট চ্যানেলের সংখ্যা	১টি আউটপুট চ্যানেল
আউটপুট সিগন্যালের ধরন	ভোল্টেজ সংকেত
আউটপুট প্রতিবন্ধকতা	<30Ω
সর্বাধিক ভোল্টেজ আউটপুট পরিসীমা	±10V
সর্বাধিক আউটপুট বর্তমান	১০০ এমএ
ব্যাপ্তি নির্ভুলতা	২ এমভি
হারমোনিক বিকৃতি	<-95 ডিবিএফএস
ফিল্টার	১৬০ ডিবি/অক্টাভ অ্যানালগ ফিল্টার
চ্যানেল মেলে	ব্যাপ্তি ০.০৪ ডিবি, ফেজ ০।5
ডিজিটাল/অ্যানালগ কনভার্টার (ডিএসি)	24-বিট রেজোলিউশন, গতিশীল পরিসীমাঃ 120dB, সর্বাধিক নমুনা ফ্রিকোয়েন্সি 192kHz
সার্কিট বৈশিষ্ট্য	অ্যানালগ এন্টি-এলিয়াজিং ফিল্টার; আউটপুট সুরক্ষা সার্কিট
পরীক্ষার ধরন	এলোমেলো কম্পন নিয়ন্ত্রণ/সাইনোসাইডাল নিয়ন্ত্রণ/সাধারণ শক নিয়ন্ত্রণ

ত্বরণ সেন্সর LTE C04A07

প্যারামিটার	স্পেসিফিকেশন
ফ্রিকোয়েন্সি রেঞ্জ	১-৮০০০ হার্জ
সংবেদনশীলতা	৩০ এমভি/জি
তাপমাত্রা পরিসীমা	-৪০-১৬০°সি

উল্লম্ব সম্প্রসারণ টেবিল

প্যারামিটার	স্পেসিফিকেশন
উপাদান	ম্যাগনেসিয়াম মিশ্রণ, পৃষ্ঠ কঠিন anodized
টেবিলের আকার	2000×1200 মিমি
স্থায়ী গর্ত	M10 আয়তক্ষেত্রাকার বিতরণ 100mm*100mm স্টেইনলেস স্টীল স্ক্রু হাতা
উপরের সীমা ব্যবহারের ফ্রিকোয়েন্সি	সাইনস ১০০ হার্জ, র্যান্ডম ২০০ হার্জ
ওজন	প্রায় ৩৪০ কেজি

শীতল ভ্যান (সিলিন্সার সহ)

প্যারামিটার	স্পেসিফিকেশন
ফ্যান শক্তি	১৫ কিলোওয়াট
ফ্যানের প্রবাহের হার	81.6m3/s
ফ্যানের চাপ	0.075kgf/cm2

বৈদ্যুতিক চাহিদা

প্যারামিটার	স্পেসিফিকেশন
পাওয়ার সাপ্লাই	৩-ফেজ ৫-ডায়ার 380V/50Hz 75 কেভিএ
কম্প্রেসড এয়ার	0.6 এমপিএ
মাটির প্রতিরোধ	≤4Ω

সিস্টেমের বৈশিষ্ট্য

উচ্চ পারফরম্যান্স এবং নির্ভরযোগ্যতাঃডিএসপি প্রসেসর দ্বারা বন্ধ লুপ নিয়ন্ত্রণ রিয়েল টাইম প্রতিক্রিয়া এবং উচ্চ নির্ভুলতা নিশ্চিত করে।কম গোলমাল হার্ডওয়্যার ডিজাইন এবং অন্তর্নির্মিত অ্যান্টি-আলিয়াজিং ফিল্টার সহ 24-বিট রেজোলিউশন এডিসি বিশ্লেষণের নির্ভুলতা নিশ্চিত করে.
সহজ অপারেশনঃস্বয়ংক্রিয় উইজার্ড এবং পরীক্ষার প্রতিবেদন উত্পাদন সহ উইন্ডোজ ভিত্তিক অ্যাপ্লিকেশন সফ্টওয়্যার পুনরাবৃত্তিমূলক পরীক্ষার কাজগুলিকে সহজ করে তোলে।
শক্তিশালী ফাংশন এবং নমনীয়তা:মডুলার ডিজাইন বিভিন্ন পরীক্ষার প্রয়োজনীয়তা পূরণের জন্য বিভিন্ন হার্ডওয়্যার এবং সফ্টওয়্যার কনফিগারেশন অনুমতি দেয়।
পরীক্ষার নিরাপত্তাঃছোট আকারের সংকেত নিয়ন্ত্রণের পূর্বরূপ, একাধিক সুরক্ষা চেক এবং ইন্টারলক সেটিংস পরীক্ষক, পরীক্ষার বস্তু এবং সরঞ্জামগুলির জন্য সর্বোচ্চ সুরক্ষা নিশ্চিত করে।
টেস্ট রিপোর্ট জেনারেশনঃনিয়ন্ত্রণ ফাংশন, পরামিতি, বর্ণালী বক্ররেখা এবং বিশ্লেষণ তথ্য সহ ওয়ার্ড বা পিডিএফ পরীক্ষার প্রতিবেদনগুলির এক-ক্লিক উত্পাদন।

ডিজিটাল কম্পন নিয়ন্ত্রকের প্রযুক্তিগত পরামিতি

ইনপুট চ্যানেল

প্যারামিটার	স্পেসিফিকেশন
ইনপুট চ্যানেলের সংখ্যা	একই সময়ে 2 টি ইনপুট চ্যানেল
ইনপুট সিগন্যালের ধরন	ভোল্টেজ/চার্জ
ইনপুট প্রতিরোধের	>১১০ কেও
সর্বাধিক ভোল্টেজ ইনপুট পরিসীমা	±10V
সর্বাধিক চার্জ ইনপুট পরিসীমা	±10000 পিসি
এসএনআর	>১০০ ডিবি
ফিল্টার	১৬০ ডিবি/অক্টাভ অ্যানালগ ফিল্টার
ইনপুট ইন্টারফেস	তিনটি অপশনাল ইনপুটঃ ভোল্টেজ, আইসিপি এবং চার্জ
সর্বাধিক ইনপুট	±10VPEAK
অ্যানালগ/ডিজিটাল কনভার্টার (এডিসি)	24-বিট রেজোলিউশন, গতিশীল পরিসীমাঃ 114dB, সর্বাধিক নমুনা ফ্রিকোয়েন্সি 192kHz

আউটপুট চ্যানেল

প্যারামিটার	স্পেসিফিকেশন
আউটপুট চ্যানেলের সংখ্যা	১টি আউটপুট চ্যানেল
আউটপুট সিগন্যালের ধরন	ভোল্টেজ সংকেত
আউটপুট প্রতিবন্ধকতা	<৩০Ω
সর্বাধিক ভোল্টেজ আউটপুট পরিসীমা	±10V
সর্বাধিক আউটপুট বর্তমান	১০০ এমএ
ব্যাপ্তি নির্ভুলতা	২ এমভি
হারমোনিক বিকৃতি	<-95 ডিবিএফএস
ফিল্টার	১৬০ ডিবি/অক্টাভ অ্যানালগ ফিল্টার
চ্যানেল মেলে	ব্যাপ্তি ০.০৪ ডিবি, ফেজ ০।5
ডিজিটাল/অ্যানালগ কনভার্টার (DAC)	24-বিট রেজোলিউশন, গতিশীল পরিসীমাঃ 120dB, সর্বাধিক নমুনা ফ্রিকোয়েন্সি 192kHz
পরীক্ষার ধরন	এলোমেলো কম্পন নিয়ন্ত্রণ/সাইনোসাইডাল নিয়ন্ত্রণ/সাধারণ শক নিয়ন্ত্রণ
