আইইসি 62133 5000 কেজি সাইন ফোর্স সহ কম্পন পরীক্ষার মেশিন ব্যাটারি পরীক্ষার জন্য

আইইসি 62133 5000 কেজি সাইন ফোর্স সহ কম্পন পরীক্ষার মেশিন ব্যাটারি পরীক্ষার জন্য

ব্র্যান্ড নাম:	Sinuo
মডেল নম্বর:	SN553-EV250H80VT80VCS-2
MOQ:	1
মূল্য:	Customized
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	5 সেট/মাস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

Calibration Certificate (Cost Additional)

সাইন ফোর্স রেট করা হয়েছে:

49KN

এলোমেলো শক্তি:

49KN

ম্যাক্স এক্সিটিং ফোর্স:

5000kg.f

সর্বোচ্চ ত্বরণ:

100 জি (980 মি/এস 2)

সর্বোচ্চ বেগ:

2.0 মি/এস

সর্বোচ্চ স্থানচ্যুতি:

৫১ মিমি পি-পি

প্যাকেজিং বিবরণ:

প্লাইউড কেস

যোগানের ক্ষমতা:

5 সেট/মাস

বিশেষভাবে তুলে ধরা:

ইকুয়ালাইজেশন ইলেকট্রিক্যাল সেফটি টেস্টিং ইকুইপমেন্ট

আইইসি 61851 ইলেকট্রিক্যাল সেফটি টেস্টিং ইকুইপমেন্ট

এলসিডি ইলেকট্রিক্যাল সেফটি বিশ্লেষক

পণ্যের বর্ণনা

ব্যাটারি পরীক্ষার জন্য 5000Kg সাইন ফোর্স সহ IEC62133 ভাইব্রেশন টেস্ট মেশিন

এই পেশাদার ভাইব্রেশন টেস্টিং সিস্টেমটি বিশেষভাবে IEC62133 স্ট্যান্ডার্ড অনুযায়ী ব্যাটারি পরীক্ষার জন্য ডিজাইন করা হয়েছে, যা ব্যাপক পণ্য যাচাইকরণের জন্য একটি শক্তিশালী 5000Kg সাইন ফোর্স ক্ষমতা প্রদান করে।

পণ্য অ্যাপ্লিকেশন

ভাইব্রেশন টেস্টিং উপাদান এবং ডিভাইসগুলিকে উত্তেজিত করে তাদের কর্মক্ষমতা এবং স্থায়িত্ব মূল্যায়ন করে বাস্তব-বিশ্বের পরিবেশগত পরিস্থিতিকে অনুকরণ করে। এই সিস্টেমটি শিল্প খাতে ব্যাপকভাবে প্রযোজ্য, যার মধ্যে রয়েছে সার্কিট বোর্ড, বিমান, জাহাজ, রকেট, ক্ষেপণাস্ত্র, অটোমোবাইল এবং গৃহস্থালী যন্ত্রপাতি।

Sinuo সম্পূর্ণ উত্তেজনা এবং পরীক্ষার সমাধান প্রদান করে যা GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC, এবং ASTM সহ আন্তর্জাতিক মান অনুযায়ী পণ্যের গুণমান যাচাই করে।

এই ভাইব্রেশন সিস্টেমটি UN 38.3 ধারা 4.3 পরীক্ষা T.3, IEC 62133-1:2017 ধারা 7.2.2, এবং IEC 62133-2:2017 ধারা 7.3.8.1 এর প্রয়োজনীয়তা পূরণ করে।

ভাইব্রেশন মেশিন নির্বাচন এবং স্পেসিফিকেশন

গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজড পরীক্ষার শর্তাবলী
পরীক্ষার প্রকার: সাইন সুইপ, র্যান্ডম, ক্লাসিক শক
ফ্রিকোয়েন্সি রেসপন্স রেঞ্জ: 1-2700Hz
নির্বাচন সূত্র: A(g)=(2πf)²Dcm/980≒A=0.002DmmF², D=A/0.002F², F=M(kg)×A(g)

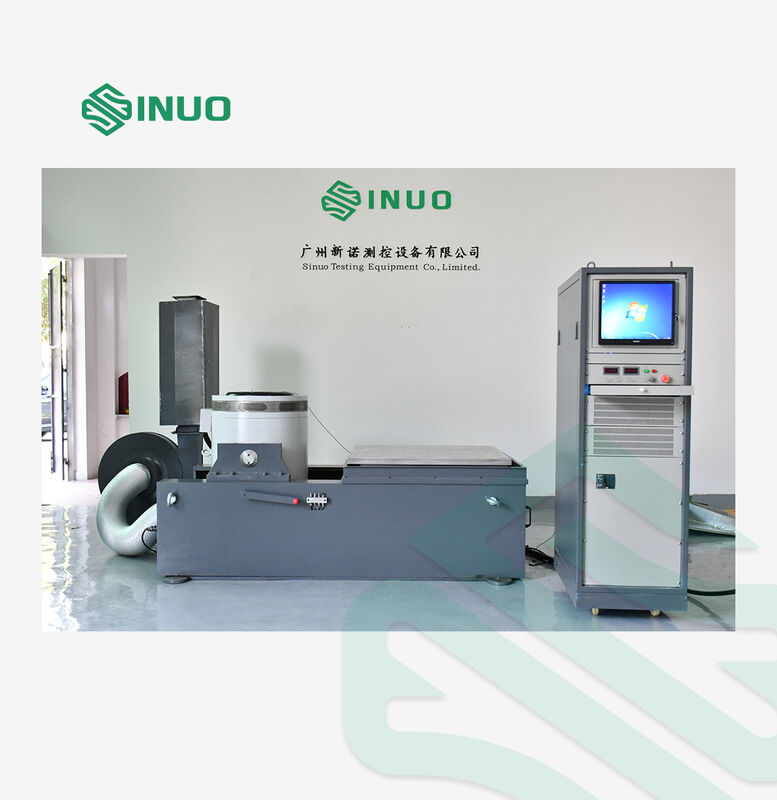

সরঞ্জামের প্রধান চিত্র

ইনস্টলেশন চিত্র

সরঞ্জামের কনফিগারেশন

উপাদান	কনফিগারেশন	পরিমাণ
ভাইব্রেশন টেবিল বডি	A60S44 ইলেক্ট্রোম্যাগনেটিক এক্সাইটেশন জেনারেটর	1 সেট
স্বয়ংক্রিয় কেন্দ্রিয়করণ নিয়ন্ত্রণ ডিভাইস	মুভিং কয়েল কেন্দ্রিয়করণ সিস্টেম	1 সেট

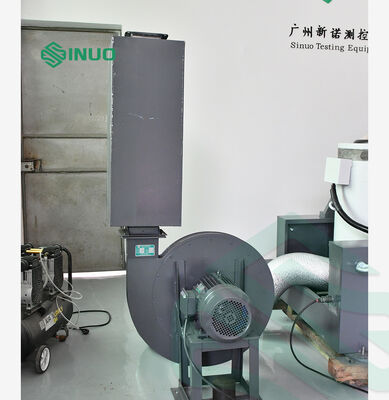

কুলিং সিস্টেম	B152S কুলিং ফ্যান (সাইলেন্সার সহ)	1 সেট
উলম্ব এক্সটেনশন টেবিল	VT80 উল্লম্ব এক্সটেনশন টেবিল 800×800mm	1 সেট
অনুভূমিক স্লাইড	HG80 অনুভূমিক তেল ফিল্ম স্লাইড 800×800mm	1 সেট

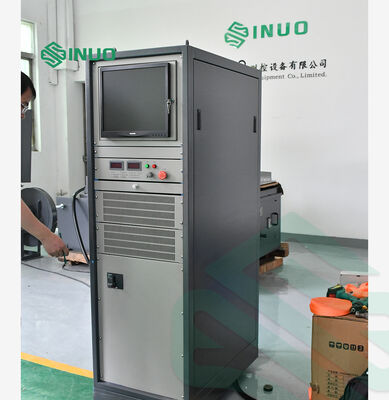

পাওয়ার এমপ্লিফায়ার	LA50K ডিজিটাল সুইচিং পাওয়ার এমপ্লিফায়ার	1 সেট
সুরক্ষা ব্যবস্থা	সার্ভো সুরক্ষা ব্যবস্থা	1 সেট
বিদ্যুৎ সরবরাহ	উত্তেজনা বিদ্যুৎ সরবরাহ	1 সেট
ভাইব্রেশন কন্ট্রোলার	ডিজিটাল ভাইব্রেশন কন্ট্রোলার VCS-2 (2-চ্যানেল)	1 সেট
সেন্সর	সিস্টেম অ্যাক্সিলারেশন সেন্সর	2 PCS
কম্পিউটার সিস্টেম	LCD মনিটর সহ কন্ট্রোল কম্পিউটার	1 সেট
আনুষাঙ্গিক	সংযোগকারী তার, এয়ার ডাক্ট, অপারেটিং নির্দেশাবলী, সরঞ্জাম, সফ্টওয়্যার সিডি	1 সেট

প্রযুক্তিগত পরামিতি

A60S44 ইলেক্ট্রোম্যাগনেটিক এক্সাইটেশন জেনারেটর

সর্বোচ্চ সাইনোসয়েডাল এক্সাইটেশন ফোর্স	5000Kg.f peak (49KN)
সর্বোচ্চ র্যান্ডম এক্সাইটিং ফোর্স	5000Kg.f r.ms (49KN)
সর্বোচ্চ প্রভাব উত্তেজনা শক্তি	10000Kg.f peak (98KN)
ফ্রিকোয়েন্সি রেঞ্জ	1-2700 Hz
সর্বোচ্চ স্থানচ্যুতি	51 mm p-p
সর্বোচ্চ গতি	2.0m/s
সর্বোচ্চ ত্বরণ	100G (980 m/s²)
প্রথম-ক্রম অনুরণন ফ্রিকোয়েন্সি	2500 Hz±5%
পে-লোড	1000 কেজি
মুভিং কয়েল ব্যাস	Φ440 mm
সরঞ্জামের ওজন	4800 কেজি

LA50K ডিজিটাল সুইচিং পাওয়ার এমপ্লিফায়ার

আউটপুট পাওয়ার	50KVA
আউটপুট ভোল্টেজ	110Vrms
আউটপুট কারেন্ট	550Arms
রূপান্তর দক্ষতা	>90%

ডিজিটাল ভাইব্রেশন কন্ট্রোলার VCS-2

ইনপুট চ্যানেল	2 যুগপত ইনপুট চ্যানেল
নিয়ন্ত্রণ ফাংশন	সাইন, র্যান্ডম, ক্লাসিক্যাল শক
ADC রেজোলিউশন	24-বিট
আউটপুট চ্যানেল	1 আউটপুট চ্যানেল

বৈদ্যুতিক প্রয়োজনীয়তা

বিদ্যুৎ সরবরাহ	AC3 ফেজ 380V/50Hz, 95KVA
সংকুচিত বাতাস	0.6Mpa
গ্রাউন্ড রেজিস্ট্যান্স	≤4Ω

মূল সিস্টেম উপাদান

ভাইব্রেশন টেবিল বডি

ডুয়াল বেয়ারিং অক্ষীয় গাইডের সাথে কাস্ট এবং ম্যানুয়ালি মেশিন করা মুভিং কয়েল
কম ফ্লাক্স লিক এবং অভিন্ন চৌম্বক ক্ষেত্র সহ ডাবল ম্যাগনেটিক সার্কিট কাঠামো
স্থায়িত্বের জন্য উন্নত ফসফেটিং ট্রিটমেন্ট এবং অটোমোবাইল পেইন্ট
মধুচক্র বায়ু নালী নকশা সহ উন্নত কুলিং সিস্টেম

LA ডিজিটাল সুইচিং পাওয়ার এমপ্লিফায়ার

উচ্চ স্থিতিশীলতা সহ নির্ভরযোগ্য IGBT প্রযুক্তি
ইউরোপীয় ইউনিয়ন "CE" স্ট্যান্ডার্ডের সাথে সঙ্গতিপূর্ণ
সাইনাসয়েডাল ফ্রিকোয়েন্সি গুণন PWM সহ উচ্চ সংকেত-থেকে-নয়েজ অনুপাত
বৈদ্যুতিক স্বয়ংক্রিয় কারেন্ট শেয়ারিং প্রযুক্তি

সার্ভো সুরক্ষা ব্যবস্থা

পাওয়ার গ্রিড ওভারভোল্টেজ, আন্ডার ভোল্টেজ, ফেজ লস, লজিক ফল্ট, ওভার তাপমাত্রা, আউটপুট ওভারকারেন্ট এবং প্ল্যাটফর্ম ওভার-ডিসপ্লেসমেন্ট সহ ব্যাপক সুরক্ষা।

উল্লম্ব সম্প্রসারণ প্ল্যাটফর্ম

ম্যাগনেসিয়াম খাদ নির্মাণ, বর্গক্ষেত্র, বৃত্তাকার বা কাস্টম কনফিগারেশনে উপলব্ধ

ফটোইলেকট্রিক স্বয়ংক্রিয় কেন্দ্রিয়করণ সিস্টেম

লোডিং এবং আনলোডিং অপারেশনের সময় মুভিং কয়েলের ভারসাম্য বজায় রাখে।

অনুভূমিক স্লাইড

স্থিতিশীল অপারেশনের জন্য তেল ফিল্ম ড্যাম্পিং বৈশিষ্ট্য সহ উচ্চ ওভারটার্নিং মুহূর্ত সীমাবদ্ধতা।

ডিজিটাল ভাইব্রেশন কন্ট্রোলারের বৈশিষ্ট্য

32-বিট ফ্লোটিং-পয়েন্ট DSP প্রসেসর সহ উচ্চ কর্মক্ষমতা এবং নির্ভরযোগ্যতা
স্বয়ংক্রিয় উইজার্ড ফাংশন সহ ব্যবহারকারী-বান্ধব উইন্ডোজ-ভিত্তিক সফ্টওয়্যার
নমনীয় কনফিগারেশনের জন্য মডুলার ডিজাইন
ব্যাপক নিরাপত্তা বৈশিষ্ট্য এবং পরীক্ষার সমাপ্তি বিকল্প
ওয়ার্ড বা পিডিএফ ফরম্যাটে স্বয়ংক্রিয় পরীক্ষার রিপোর্ট তৈরি

কন্ট্রোলার প্রযুক্তিগত পরামিতি

পরামিতি	স্পেসিফিকেশন
ইনপুট চ্যানেল	2 যুগপত ইনপুট চ্যানেল
ADC রেজোলিউশন	24-বিট
ডাইনামিক রেঞ্জ	>100dB
আউটপুট চ্যানেল	1 আউটপুট চ্যানেল
আউটপুট পরিসীমা	±10V

নিয়ন্ত্রণ ফাংশন

র্যান্ডম কন্ট্রোল:ট্রান্সফার ফাংশন ইকুয়ালাইজেশন সহ গসিয়ান র্যান্ডম সিগন্যাল, ফ্রিকোয়েন্সি রেঞ্জ 0-4800Hz (18750Hz পর্যন্ত প্রসারিত)

সাইন কন্ট্রোল: উচ্চ-মানের সাইন এবং সাইন সুইপ সিগন্যাল, হারমোনিক বিকৃতি <-100dB, ফ্রিকোয়েন্সি রেঞ্জ 1Hz-5000Hz

ক্লাসিক্যাল শক: MIL-STD-810 এবং ISO স্ট্যান্ডার্ড পূরণ করে এমন হাফ সাইন ওয়েভ, বেল ওয়েভ, আয়তক্ষেত্রাকার ওয়েভ, ট্র্যাপিজয়েডাল ওয়েভ এবং সোটুথ ওয়েভফর্ম সমর্থন করে
