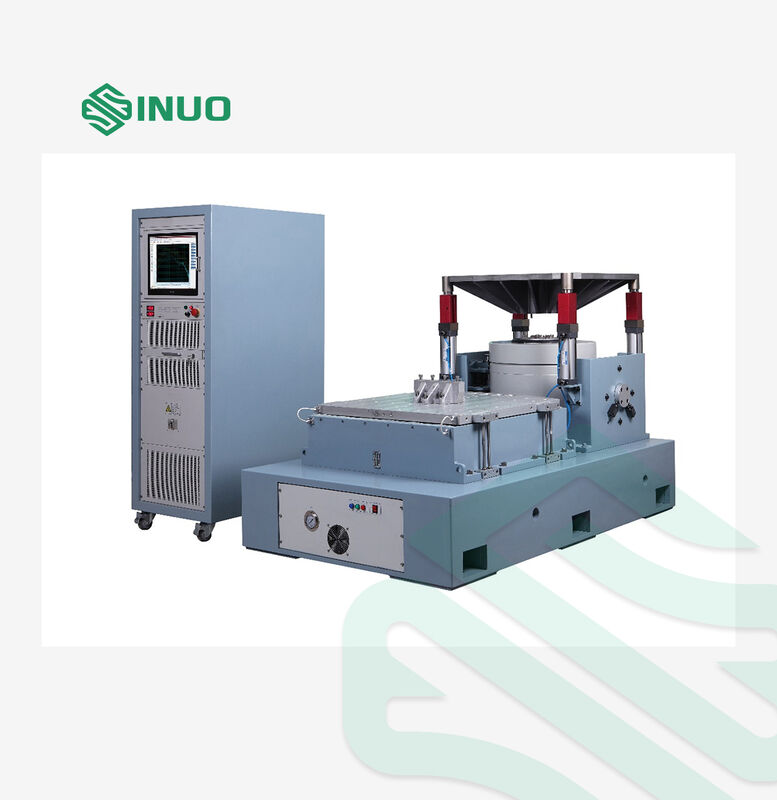

MIL-STD-810 উন্নত স্থায়িত্বের জন্য ইলেক্ট্রোডাইনামিক কম্পন শেকার

 MIL-STD-810ইলেক্ট্রোডাইনামিক ভাইব্রেশন শেকার উন্নত স্থায়িত্বের জন্য

পণ্যের ব্যবহার

ভাইব্রেশন পরীক্ষা হল একটি উপাদান বা ডিভাইসকে উত্তেজিত করা বা ঝাঁকাতে দেখা যে এটি বাস্তব পরিবেশে কীভাবে প্রতিক্রিয়া জানাবে। ভাইব্রেশন পরীক্ষার প্রয়োগের পরিসর অত্যন্ত বিস্তৃত, শিল্প পণ্য যেমন সার্কিট বোর্ড, বিমান, জাহাজ, রকেট, ক্ষেপণাস্ত্র, অটোমোবাইল এবং গৃহস্থালী যন্ত্রপাতি থেকে শুরু করে।

Sinuo আপনাকে সম্পূর্ণ উত্তেজনা এবং পরীক্ষার স্কিম সরবরাহ করতে পারে এবং GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC এবং ASTM-এর মতো জাতীয় এবং আন্তর্জাতিক মান অনুযায়ী আপনার জন্য পণ্যের গুণমান প্রমাণ করতে পারে।

ভাইব্রেশন মেশিন নির্বাচন সূত্র এবং ভাইব্রেশন জেনারেটরের গঠন চিত্র

1. গ্রাহকের কোম্পানির দেওয়া পরীক্ষার শর্ত;

2. পরীক্ষার প্রকার: সাইন স্ক্যান; র্যান্ডম; শক

3. ফ্রিকোয়েন্সি প্রতিক্রিয়া পরিসীমা: 1-3000Hz

4. সূত্র: A(g)=(2πf)2Dcm/980≒A=0.002DmmF²  D=A/0.002F²

F=M(kg) ×A(g)

সরঞ্জামের কনফিগারেশন নির্দেশাবলী

সরঞ্জামের প্রযুক্তিগত পরামিতি

1. ভাইব্রেশন টেবিল বডি

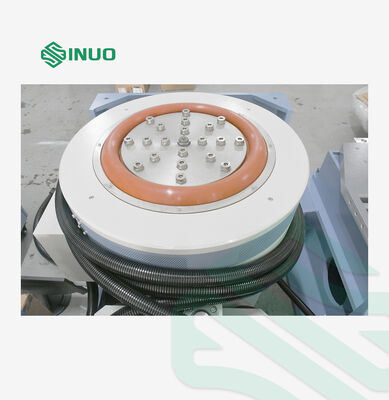

1.1 মুভিং কয়েল

ভাইব্রেটিং টেবিলে ঢালাই এবং ম্যানুয়ালি মেশিন করা মুভিং কয়েল, অপটোইলেক্ট্রনিক লোড সাপোর্ট সিস্টেম এবং ডুয়াল বেয়ারিং অক্ষীয় নির্দেশনা রয়েছে। ডুয়াল বেয়ারিং গাইডেন্স একটি অনন্য বৈশিষ্ট্য যা উচ্চতর স্থায়িত্বের জন্য ভাইব্রেশন পরীক্ষার সময় গতিশীল অক্ষীয় ক্রসিং এবং ঘূর্ণন কমাতে সাহায্য করে।

1.2 উত্তেজনা কয়েল

ডাবল ম্যাগনেটিক সার্কিট গঠন, কম ফ্লাক্স লিকজ, অভিন্ন চৌম্বক ক্ষেত্র।

1.3 শরীরের পৃষ্ঠ

উন্নত ফসফেটিং ট্রিটমেন্ট এবং গাড়ির পেইন্ট প্রযুক্তি ব্যবহার করে, এটির দীর্ঘমেয়াদী অ্যান্টি-ওয়্যার এবং অ্যান্টি-রাস্ট প্রভাব রয়েছে।

1.4 টেবিল রেফ্রিজারেশন:

কম-শব্দযুক্ত ফ্যান গ্রহণ করুন এবং টেবিল বডির বায়ু গ্রহণের কাঠামো উন্নত করুন। উত্তেজনা কয়েল একটি মৌচাক বায়ু নালী গ্রহণ করে এবং মাঝের চৌম্বকীয় রিং একটি ডবল-লেয়ার শান্ট এয়ার ডাক্ট গ্রহণ করে। শীতল প্রভাব বাড়ানোর জন্য একটি নতুন এয়ার ডাক্ট ডিজাইন গ্রহণ করা হয়েছে।

2. LA ডিজিটাল সুইচিং পাওয়ার এমপ্লিফায়ার

LA সিরিজের ডিজিটাল সুইচিং পাওয়ার এমপ্লিফায়ার নির্ভরযোগ্য IGBT প্রযুক্তি গ্রহণ করে:

ক. উচ্চ স্থিতিশীলতা এবং নির্ভরযোগ্যতা

খ. EU "CE" স্ট্যান্ডার্ডের প্রয়োজনীয়তা পূরণ করুন

গ. সাইনোসয়েডাল ফ্রিকোয়েন্সি গুণিতক পালস প্রস্থ মডুলেশন প্রযুক্তি ব্যবহার করে, পাওয়ার এমপ্লিফায়ারের সংকেত-থেকে-শব্দ অনুপাত বেশি।

d. সুইচিং পাওয়ার সাপ্লাইয়ের কার্যকারী নীতি ব্যবহার করে, রূপান্তর দক্ষতা বেশি।

e. ইলেকট্রনিক স্বয়ংক্রিয় কারেন্ট শেয়ারিং প্রযুক্তি ব্যবহার করে

চ. ভাল নিরাপত্তা কর্মক্ষমতা।

3. সার্ভো সুরক্ষা ব্যবস্থা

সম্পূর্ণ সুরক্ষা ফাংশন, যার মধ্যে রয়েছে পাওয়ার গ্রিড ওভারভোল্টেজ, আন্ডার ভোল্টেজ, ফেজ লস, লজিক ফল্ট, পাওয়ার মডিউল পাস-থ্রু, অতিরিক্ত তাপমাত্রা, আউটপুট ওভারকারেন্ট, আউটপুট ওভারভোল্টেজ, ড্রাইভ পাওয়ার, প্ল্যাটফর্ম ওভার-ডিসপ্লেসমেন্ট, প্ল্যাটফর্ম তাপমাত্রা, বাহ্যিক ইন্টারলকিং, ইত্যাদি।

4. উল্লম্ব সম্প্রসারণ প্ল্যাটফর্ম

সম্প্রসারণ প্ল্যাটফর্মটি সাধারণত বৃহত্তর মাউন্টিং নমুনাগুলির জন্য একটি প্ল্যাটফর্ম হিসাবে ব্যবহৃত হয় এবং এটি বর্গাকার বা বৃত্তাকার বা ব্যবহারকারী-সংজ্ঞায়িত হতে পারে। প্রসারিত প্ল্যাটফর্মের গতিশীল বৈশিষ্ট্যের প্রভাব কমাতে, সমস্ত প্রসারিত প্ল্যাটফর্মের তাদের মোডাল ফ্রিকোয়েন্সিগুলির জন্য মডেলিং এবং বিশ্লেষণ করতে হবে। এই এক্সটেনশন প্ল্যাটফর্মগুলি সাধারণত ম্যাগনেসিয়াম খাদ থেকে তৈরি করা হয় এবং এতে ড্যাম্পিং উপাদান সংযুক্ত থাকে।

5. ফটোইলেক্ট্রিক স্বয়ংক্রিয় কেন্দ্রিয়করণ ব্যবস্থা

মুভিং কয়েলের অবস্থান স্বয়ংক্রিয়ভাবে সামঞ্জস্য করুন যাতে এটি একটি ভারসাম্যপূর্ণ অবস্থায় থাকে। একটি স্বয়ংক্রিয় কেন্দ্রিয়করণ ব্যবস্থা নিশ্চিত করে যে লোড এবং আনলোড করার সময় মুভিং কয়েলটি সর্বদা কেন্দ্রে থাকে।

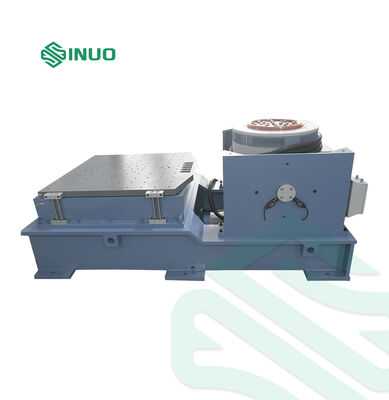

6. অনুভূমিক স্লাইডিং প্ল্যাটফর্ম

অনুভূমিক স্লাইড ডিজাইনটিতে একটি উচ্চ ওভারটার্নিং মুহূর্ত এবং পার্শ্বীয় সীমাবদ্ধতা রয়েছে। এই ডিজাইন ধারণা, একটি স্ট্যান্ডার্ড অনুভূমিক স্লাইড বিন্যাসের সাথে মিলিত, গাইডিং তেল ফিল্ম ড্যাম্পিং বৈশিষ্ট্য বজায় রেখে একটি উচ্চ গতিশীল মুহূর্ত সীমা রয়েছে। অনুভূমিক স্লাইড টেবিলটি একটি স্লাইড প্লেট, একটি সংযোগকারী মাথা, একটি প্রাকৃতিক গ্রানাইট স্ল্যাব, একটি অনুভূমিক স্লাইড টেবিল বেস এবং একটি স্বাধীন তেল উৎস দ্বারা গঠিত।

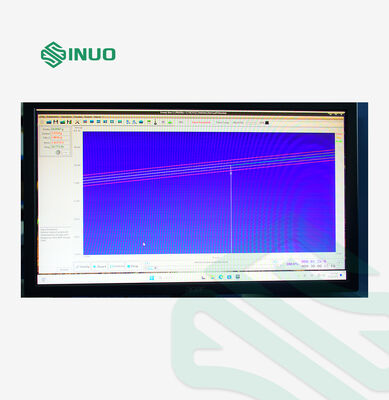

7. ডিজিটাল ভাইব্রেশন কন্ট্রোলার

ভাইব্রেশন কন্ট্রোলার উন্নত বিতরণ কাঠামো সিস্টেম গ্রহণ করে। ক্লোজ-লুপ কন্ট্রোল DSP প্রসেসর দ্বারা উপলব্ধি করা হয় এবং PC কন্ট্রোল লুপ থেকে স্বাধীন। এটি নিয়ন্ত্রণ ব্যবস্থার রিয়েল-টাইম এবং উচ্চ দক্ষতা নিশ্চিত করে। এটি সময়মত এবং দ্রুত পরীক্ষার সিস্টেমে যেকোনো পরিবর্তনে প্রতিক্রিয়া জানাতে পারে। নিয়ন্ত্রণের স্থিতিশীলতা এবং উচ্চ নির্ভুলতা নিশ্চিত করুন। হার্ডওয়্যারটি 300MHz পর্যন্ত প্রধান ফ্রিকোয়েন্সি এবং 24-বিট রেজোলিউশন সহ একটি ADC/DAC সহ একটি 32-বিট ফ্লোটিং-পয়েন্ট DSP প্রসেসর গ্রহণ করে। উচ্চ-নির্ভুলতা ফ্লোটিং-পয়েন্ট ডিজিটাল ফিল্টারিং এবং হার্ডওয়্যার সার্কিট সহ কম-শব্দ ডিজাইন প্রযুক্তি। কন্ট্রোলার এলোমেলোভাবে ডায়নামিক রেঞ্জকে 90dB-এর বেশি নিয়ন্ত্রণ করে এবং সংকেত-থেকে-শব্দ অনুপাত 100dB-এর বেশি।

বৈশিষ্ট্য

ক. উচ্চ কর্মক্ষমতা এবং নির্ভরযোগ্যতা

ক্লোজ-লুপ কন্ট্রোল DSP প্রসেসর দ্বারা উপলব্ধি করা হয় এবং PC কন্ট্রোল লুপ থেকে স্বাধীন। এটি নিয়ন্ত্রণ ব্যবস্থার রিয়েল-টাইম এবং উচ্চ দক্ষতা নিশ্চিত করে। এটি সময়মত এবং দ্রুত পরীক্ষার সিস্টেমে যেকোনো পরিবর্তনে প্রতিক্রিয়া জানাতে পারে। নির্ভরযোগ্যতা এবং উচ্চ নির্ভুলতা নিশ্চিত করুন। সমস্ত ইনপুট চ্যানেলের 24-বিট রেজোলিউশন ADC, কম-শব্দ হার্ডওয়্যার ডিজাইন এবং বিল্ট-ইন অ্যানালগ এবং ডিজিটাল অ্যান্টি-অ্যালিজিং ফিল্টার রয়েছে, যা বিশ্লেষণের উচ্চ নির্ভুলতার কার্যকরভাবে গ্যারান্টি দেয়।

খ. পরিচালনা করা সহজ

উইন্ডোজ-ভিত্তিক অ্যাপ্লিকেশন সফ্টওয়্যারটি পরিচালনা করা সহজ এবং সহায়ক ফাংশন সমৃদ্ধ। সিস্টেমের শক্তিশালী স্বয়ংক্রিয় উইজার্ড এবং স্বয়ংক্রিয় পরীক্ষার রিপোর্ট তৈরি ফাংশন পুনরাবৃত্তিমূলক এবং বিরক্তিকর পরীক্ষার কাজগুলিকে সহজ করে তোলে। পরীক্ষার প্যারামিটার সেটিংস সমৃদ্ধ এবং কঠোর, এবং USB2.0 ইন্টারফেস এটিকে কম্পিউটারের সাথে আরও ঘনিষ্ঠভাবে এবং সুরেলাভাবে সংযুক্ত করে।

গ. শক্তিশালী ফাংশন এবং নমনীয়তা

ভাইব্রেশন কন্ট্রোলার একটি শক্তিশালী ভাইব্রেশন কন্ট্রোল প্ল্যাটফর্ম যা একাধিক জটিল কাজ সম্পন্ন করতে পারে। একই হার্ডওয়্যার প্ল্যাটফর্মে, বিভিন্ন পরীক্ষার এবং বিশ্লেষণের চাহিদা মেটাতে বিভিন্ন বিশ্লেষণের কাজগুলি সম্পূর্ণ করতে বিভিন্ন অ্যাপ্লিকেশন সফ্টওয়্যার কনফিগার করা যেতে পারে। কন্ট্রোলার একটি মডুলার ডিজাইন গ্রহণ করে এবং বিভিন্ন ব্যবহারকারীর চাহিদা মেটাতে বিভিন্ন চাহিদা মেটাতে বিভিন্ন হার্ডওয়্যার এবং সফ্টওয়্যার কনফিগার করতে পারে।

d. পরীক্ষার নিরাপত্তা

কন্ট্রোলার সিস্টেম ভাইব্রেশন নিয়ন্ত্রণের একটি পূর্বরূপ পেতে ছোট আকারের সংকেত নিয়ন্ত্রণ প্রদান করে। এই পদ্ধতিটি পরীক্ষার প্রকৌশলীদের শব্দের মাত্রা পূর্বনির্ধারণ করতে সহায়তা করে। এবং সিস্টেমের স্থানান্তর ফাংশন এবং অন্যান্য বৈশিষ্ট্যগুলির একটি মোটামুটি ধারণা রয়েছে। এছাড়াও একাধিক নিরাপত্তা পরীক্ষা এবং ইন্টারলক সেটিংস রয়েছে। পরীক্ষক, পরীক্ষার বস্তু এবং ভাইব্রেশন টেবিল সরঞ্জামের নিরাপত্তা সর্বাধিক পরিমাণে নিশ্চিত করা হয়। সিস্টেমে কোনো অস্বাভাবিকতা দেখা দিলে, আপনি অবিলম্বে পরীক্ষা শেষ করতে সিস্টেমের অন্তর্নির্মিত টার্মিনেশন কী টিপুন।

e. পরীক্ষার রিপোর্ট তৈরি

এটি ওয়ার্ড ফরম্যাট বা পিডিএফ ফরম্যাটে পরীক্ষার রিপোর্টের এক-ক্লিক দ্রুত প্রজন্মকে সমর্থন করে। বর্তমান পরীক্ষার ফলাফল পেতে আপনাকে শুধুমাত্র রিপোর্ট জেনারেশন বোতামে ক্লিক করতে হবে। মৌলিক পরীক্ষার নিয়ন্ত্রণ ফাংশনের বর্ণনা থেকে শুরু করে নির্দিষ্ট পরীক্ষার সেটিং প্যারামিটার পর্যন্ত, নিয়ন্ত্রণ লক্ষ্য বর্ণালী বক্ররেখা থেকে পরীক্ষার সময় ডোমেইন এবং ফ্রিকোয়েন্সি ডোমেইন বক্ররেখা পর্যন্ত, সবকিছুই উপলব্ধ। বিভিন্ন পরীক্ষার রিপোর্টের স্পেসিফিকেশন অনুযায়ী এটি সংশোধন এবং তৈরি করা আপনার জন্য সুবিধাজনক। এটি সরাসরি মুদ্রণ এবং প্রিভিউ করা যেতে পারে এবং অনলাইনে পাঠানো যেতে পারে।

ডিজিটাল ভাইব্রেশন কন্ট্রোলারের প্রধান প্রযুক্তিগত পরামিতি

ডিজিটাল ভাইব্রেশন কন্ট্রোলার ফাংশন বর্ণনা

র্যান্ডম কন্ট্রোল

ব্যবহারকারী-সংজ্ঞায়িত পাওয়ার স্পেকট্রাম ডায়াগ্রাম (লক্ষ্য বর্ণালী সম্পাদক দ্বারা তৈরি) অনুসারে, র্যান্ডম কন্ট্রোল ট্রান্সফার ফাংশন ইকুয়ালাইজেশনের পদ্ধতি গ্রহণ করে। রিয়েল-টাইম এবং সঠিক মাল্টি-চ্যানেল ক্লোজ-লুপ কন্ট্রোল দ্রুত বাস্তবায়নের জন্য ক্রমাগত গসিয়ান র্যান্ডম সংকেত আউটপুট করুন। বিল্ট-ইন অ্যাডাপটিভ কন্ট্রোল অ্যালগরিদমগুলি সিস্টেমের অ-রৈখিকতা, অনুরণন ফ্রিকোয়েন্সি এবং লোড পরিবর্তনের প্রতি দ্রুত প্রতিক্রিয়া জানায়।

ফ্রিকোয়েন্সি রেঞ্জ: 0~4800Hz, 18750Hz পর্যন্ত প্রসারিত

রেজোলিউশন: 100, 200, 400, 800, 1600, 3200 বর্ণালী লাইন

নিয়ন্ত্রণ পাওয়ার রেঞ্জ: >90dB

নিয়ন্ত্রণ কৌশল: একক চ্যানেল নিয়ন্ত্রণ, ওজনযুক্ত গড়, সর্বোচ্চ মান, সর্বনিম্ন মান।

সাইন কন্ট্রোল

সাইন সাইন ওয়েভফর্মের বিস্তার নিয়ন্ত্রণের সাথে অ্যানালগ-গুণমানের সাইন এবং সাইন স্ক্যান সংকেত সরবরাহ করে। ডওয়েল ম্যাগনিটিউড, ডওয়েল ফ্রিকোয়েন্সি সেট করা যেতে পারে এবং সাইনোসয়েডাল সংকেতের চক্রের সংখ্যা বা সময় নির্ধারণ করে ডওয়েল সময়কাল নির্ধারণ করা যেতে পারে।

ফ্রিকোয়েন্সি রেঞ্জ: 1Hz~5000Hz, 10000Hz পর্যন্ত প্রসারিত

ক্লোজ লুপ সময়: 5 mS

হারমোনিক বিকৃতি:<-100dB

ফ্রিকোয়েন্সি স্ক্যান মোড: লিনিয়ার ফ্রিকোয়েন্সি স্ক্যান 0~6000 Hz/মিনিট | লগারিদমিক স্ক্যান 0~100 Oct/মিনিট

স্ক্যান দিক: উপরে, নিচে

স্ক্যান সময়কাল: স্ক্যানের সংখ্যা বা পরীক্ষার সময় হিসাবে সেট করা যেতে পারে।

ক্লাসিক্যাল শক

ট্রান্সফার ফাংশন ইকুয়ালাইজেশন পদ্ধতি গ্রহণ করুন, অর্ধ সাইন ওয়েভ, বেল ওয়েভ, আয়তক্ষেত্রাকার তরঙ্গ, ট্র্যাপিজয়েডাল ওয়েভ, সামনের পিক সোটুথ ওয়েভ, ব্যাক পিক সোটুথ ওয়েভ, ত্রিভুজাকার তরঙ্গ সমর্থন করে। ব্যবহারকারীরা তাদের প্রয়োজন অনুযায়ী পালস পিক মানও ইনপুট করতে পারেন।

পালস সময়কাল 0.5 থেকে 3,000mS পর্যন্ত

সর্বোচ্চ বিশ্লেষণ ব্যান্ডউইথ 18750Hz

ফ্রেম সাইজ: 16384 পর্যন্ত

মান পূরণ করুন: MIL-STD-810 (মার্কিন সামরিক মান), ISO স্ট্যান্ডার্ড, ব্যবহারকারী-সংজ্ঞায়িত বাধা নিয়ন্ত্রণ সীমা।
