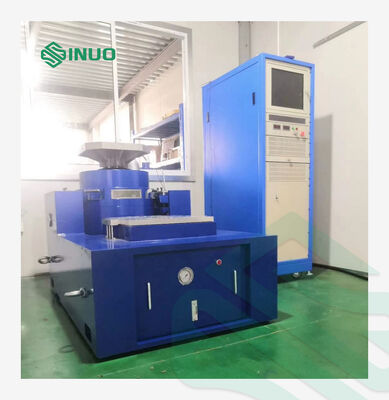

মাল্টি-অক্সিস টেবিলের সাথে ইভি উপাদান পরীক্ষার জন্য কম্পন পরীক্ষার সিস্টেম

মাল্টি-অক্সিস টেবিলের সাথে ইভি উপাদান পরীক্ষার জন্য কম্পন পরীক্ষার সিস্টেম

ব্র্যান্ড নাম:	Sinuo
মডেল নম্বর:	SN553-EV220H100VCS5X-4
MOQ:	1
মূল্য:	Customized
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	5 সেট/মাস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

Calibration Certificate (Cost Additional)

সাইন থ্রাস্ট:

20000N (2200kg.f)

র‍্যান্ডম থ্রাস্ট:

20000N (2200kg.f)

ইমপ্যাক্ট থ্রাস্ট:

40000N (4400kg.f)

ফ্রিকোয়েন্সি রেঞ্জ:

DG～3000Hz

সর্বোচ্চ স্থানচ্যুতি:

51 মিমি

সর্বোচ্চ গতি:

2 মি/এস

সর্বোচ্চ ত্বরণ:

981m/s2 (100g) (কোন লোড নেই)

সর্বোচ্চ লোড:

400 কেজি

প্যাকেজিং বিবরণ:

প্লাইউড কেস

যোগানের ক্ষমতা:

5 সেট/মাস

বিশেষভাবে তুলে ধরা:

700V বৈদ্যুতিক নিরাপত্তা পরীক্ষার সরঞ্জাম

GB 7258 বৈদ্যুতিক নিরাপত্তা পরীক্ষার সরঞ্জাম

ISO 6469 ev পরীক্ষার সরঞ্জাম

পণ্যের বর্ণনা

মাল্টি-অক্সিস টেবিলের সাথে ইভি উপাদান পরীক্ষার জন্য কম্পন পরীক্ষার সিস্টেম

পরিবেশগত চাপ স্ক্রিনিং (ইএসএস) উন্নয়ন ও উৎপাদন পর্যায়ে সম্ভাব্য পণ্য ত্রুটি দূর করতে অত্যন্ত কার্যকর।এই সিস্টেমটি নির্ভরযোগ্যতা বৃদ্ধি এবং রক্ষণাবেক্ষণ খরচ কমাতে ডিজাইন ত্রুটি সনাক্ত করার জন্য একটি গুরুত্বপূর্ণ হাতিয়ার হিসাবে কাজ করে.

সিস্টেম ওভারভিউ

কম্পন পরীক্ষা ব্যাটারি ব্যর্থতার প্রাথমিক সনাক্তকরণ, বাস্তব বিশ্বের অপারেটিং অবস্থার অনুকরণ এবং কাঠামোগত শক্তি মূল্যায়ন করতে সক্ষম করে।এই বহুমুখী সিস্টেম লিথিয়াম-আয়ন সহ বিভিন্ন ধরণের ব্যাটারির জন্য নির্ভরযোগ্য পরীক্ষার সমাধান সরবরাহ করে, নিকেল-ধাতু হাইড্রাইড, নিকেল-ক্যাডমিয়াম, এবং সীসা-এসিড ব্যাটারি, এটি নির্মাতারা, মান নিয়ন্ত্রণ বিভাগ, এবং গবেষণা প্রতিষ্ঠান জন্য আদর্শ করে তোলে।

এই সিস্টেমটি ব্যাপক জীবনচক্র মূল্যায়নের জন্য পণ্য ক্লান্তি পরীক্ষা সমর্থন করে।

সিস্টেম ওয়ার্কিং ডায়াগ্রাম

টেস্ট সিস্টেম কনফিগারেশন

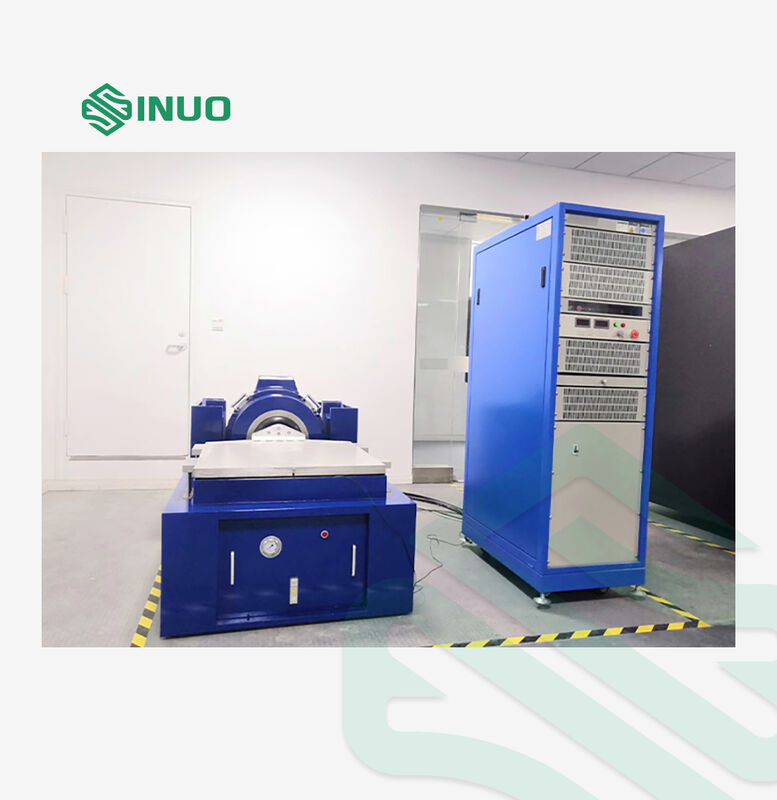

কম্পন পরীক্ষার সিস্টেমটিতে ZZ-2000-21/S-1010 সংযুক্ত অনুভূমিক কম্পন জেনারেটর, TB-1010 উল্লম্ব প্রসারিত টেবিল, সাউন্ডসেন্স সহ FJ-2000 শীতল বায়ুচলাচল রয়েছে,KA-21 ডিজিটাল সুইচিং পাওয়ার এম্প্লিফায়ার, এবং VENZO-820 কম্পন নিয়ন্ত্রণ পরিমাপ যন্ত্র। পরীক্ষামূলক টুকরা মাত্রা উপর ভিত্তি করে কাস্টম উল্লম্ব সম্প্রসারণ টেবিল পাওয়া যায়,অপশনাল ইন্টিগ্রেশন সহ ব্যাপক পরিবেশগত পরীক্ষার সরঞ্জাম.

উপাদান সংক্ষিপ্ত বিবরণ

ZZ-2000 কম্পন জেনারেটর

শক্তিশালী চৌম্বকীয় ক্ষেত্রের জন্য ডাবল চৌম্বকীয় সার্কিট কাঠামো এবং কম চৌম্বকীয় ফ্লাক্স ফুটো
হালকা ওজন নির্মাণ এবং উচ্চ লোড ছাড়াই ত্বরণ জন্য কঙ্কালবিহীন চলমান কয়েল নকশা
উচ্চতর অ্যান্টি-বিয়াস লোড ক্ষমতা জন্য রোলার আর্ম সাসপেনশন সিস্টেম সঙ্গে রৈখিক ভারবহন গাইডেন্স
বায়ু স্প্রিং সমর্থন সিস্টেম শক্তিশালী বহন ক্ষমতা এবং চমৎকার নিম্ন ফ্রিকোয়েন্সি বৈশিষ্ট্য প্রদান করে
বিশেষ ভিত্তিগুলির প্রয়োজনীয়তা অপসারণ করে ট্রুনিয়ন কম্পন বিচ্ছিন্নতা
অপ্টিমাইজড এয়ার ডক্ট ডিজাইন সহ উন্নত বায়ু-শীতল কম গোলমাল ফ্যান

KA-21 ডিজিটাল সুইচিং পাওয়ার এম্প্লিফায়ার

এর মধ্যে রয়েছে পাওয়ার মডিউল বক্স, লজিক মডিউল বক্স, পাওয়ার সাপ্লাই মডিউল এবং উত্তেজনা সংশোধন মডিউল
এপিটি, ফ্লিন্ট, মিতসুবিশি, হিটাচি এবং এলজি সহ বিশ্বখ্যাত ব্র্যান্ডের উপাদান ব্যবহার করে
মডিউল এবং সিস্টেমের অপারেশনাল স্ট্যাটাসের রিয়েল-টাইম মনিটরিং
অপ্টিমাম গ্রিড ক্ষমতা ব্যবহারের জন্য 92% পাওয়ার ফ্যাক্টর ক্ষতিপূরণ
উচ্চ সংকেত-শব্দ অনুপাতের জন্য সিনোসাইডাল ফ্রিকোয়েন্সি মাল্টিপ্ল্যাকশন পলস প্রস্থ মডুলেশন প্রযুক্তি
বাধ্যতামূলক বায়ু শীতল সিস্টেমের সাথে 92% রূপান্তর দক্ষতা
≤ ২% সমান্তরাল বর্তমানের ভারসাম্যহীনতার সাথে ইলেকট্রনিক স্বয়ংক্রিয় বর্তমান ভাগ
১৮ পয়েন্টের ব্যাপক সুরক্ষা ব্যবস্থা

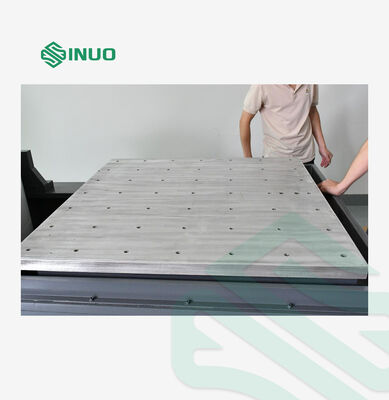

TB-1010 উল্লম্ব প্রসারিত টেবিল

স্ট্যান্ডার্ড টেবিলের চেয়ে বড় পণ্যগুলির জন্য ডিজাইন করা এই এক্সটেনশন টেবিলটি সুনির্দিষ্ট গণনা এবং সাবধানে নকশার মাধ্যমে সর্বোত্তম পারফরম্যান্স নিশ্চিত করে,অপারেটিং ফ্রিকোয়েন্সির জন্য প্রযুক্তিগত স্পেসিফিকেশন বজায় রাখা, ত্বরণ, ব্যাপ্তি অভিন্নতা, এবং পার্শ্বীয় দিক।

SC-1010 অনুভূমিক সম্প্রসারণ স্লাইড টেবিল

তেল ফিল্ম ডিম্পিং বৈশিষ্ট্য বজায় রেখে উচ্চ ওভারটাইপিং টেম্পট প্রতিরোধের এবং পার্শ্বীয় সীমাবদ্ধতার সাথে ডিজাইন করা হয়েছে। সিস্টেমটি সরলীকৃত কাঠামো, সুবিধাজনক অপারেশন,এবং উচ্চ চাপ তেল ফিল্ম প্রযুক্তির মাধ্যমে নির্ভরযোগ্য কর্মক্ষমতা.

টেকনিক্যাল পারফরম্যান্স স্পেসিফিকেশন

কম্পন জেনারেটর (ZZ-2000) / পাওয়ার এম্প্লিফায়ার (KA-21)

প্যারামিটার	স্পেসিফিকেশন
সাইন থ্রাস্ট	20000N (2200kg.f)
র্যান্ডম থ্রাস্ট	20000N (2200kg.f)
ধাক্কা ধাক্কা	40000N (4400kg.f)
ফ্রিকোয়েন্সি রেঞ্জ	DC-3000Hz
ক্রমাগত স্থানচ্যুতি	৫১ মিমি
সর্বাধিক গতি	২ মিটার/সেকেন্ড
সর্বাধিক ত্বরণ	981m/s2 (100g) লোড নেই
চলমান কয়েল ব্যাসার্ধ	Φ320mm
প্রথম শ্রেণীর রেজোনেন্স ফ্রিকোয়েন্সি	৩২০০ হার্জ ±৫%
সর্বাধিক লোড	৪০০ কেজি
এম্প্লিফায়ার আউটপুট	২১ কেভিএ
সংকেত-শব্দ অনুপাত	>৬৫ ডিবি
পাওয়ার এম্প্লিফায়ার দক্ষতা	>৯০%

ফ্যান (এফজে-২০০০)

প্যারামিটার	স্পেসিফিকেশন
ফ্যান শক্তি	7.৫ কিলোওয়াট
বায়ু ভলিউম	0.71 মি 3 / মিনিট
বাতাসের চাপ	৮৮০০পিএ
ওজন	২০০ কেজি

অনুভূমিক স্লাইড টেবিল (S-1010)

প্যারামিটার	স্পেসিফিকেশন
টেবিলের আকার	১০০০×১০০০ মিমি
সর্বাধিক লোড বহন ক্ষমতা	১৫০ কেজি
উপরের সীমা ফ্রিকোয়েন্সি	সাইনস ৮০০ হার্জ, র্যান্ডম ২০০০ হার্জ
টেবিল উপাদান	ম্যাগনেসিয়াম অ্যালুমিনিয়াম খাদ

উল্লম্ব প্রসারিত টেবিল (TB-1010)

প্যারামিটার	স্পেসিফিকেশন
টেবিলের আকার	১০০০×১০০০ মিমি
সর্বাধিক লোড বহন ক্ষমতা	১৪৩ কেজি
উপরের সীমা ফ্রিকোয়েন্সি	সাইনস ৮০০ হার্জ, র্যান্ডম ২০০০ হার্জ
টেবিল উপাদান	ম্যাগনেসিয়াম অ্যালুমিনিয়াম খাদ

প্রধান কনফিগারেশন তালিকা

না, না।	নাম	মডেল	ইউনিট	QTY
1.1	কম্পন স্লিপ টেবিল	ZZ-2000/S-1010	এসইটি	1
1.2	ডিজিটাল সুইচিং পাওয়ার এম্প্লিফায়ার	কেএ-২১	এসইটি	1
1.3	ঠান্ডা করা ফ্যান	FJ-2000	এসইটি	1
1.4	উল্লম্ব সম্প্রসারণ টেবিল	TB-1010	এসইটি	1
2.1	ডিজিটাল কম্পন নিয়ন্ত্রণ পরিমাপ যন্ত্র	ভেনজো-৮২০	এসইটি	1
2.2	কন্ট্রোল কম্পিউটার	অন্তর্নির্মিত শিল্প কম্পিউটার	এসইটি	1
3.1	খুচরা যন্ত্রাংশ ও সরঞ্জাম	বিস্তারিত তালিকা অনুযায়ী	এসইটি	1
3.2	প্রযুক্তিগত নথিপত্র	অপারেটিং ম্যানুয়াল	এসইটি	1

ইনস্টলেশনের প্রয়োজনীয়তা

তিন-ফেজ চার-ক্যার 380V, 100A বায়ু সুইচ
মোট শক্তিঃ 45kVA
গ্রাউন্ডিং তামার তারের ব্যাস ≥ 10mm2
বায়ু উত্সঃ 0.6-0.8MPa
উপযুক্ত স্প্রেডার এবং ফোর্কলিফ্ট প্রয়োজন

মাল্টি-অক্সিস টেবিলের সাথে ইভি উপাদান পরীক্ষার জন্য কম্পন পরীক্ষার সিস্টেম 1
