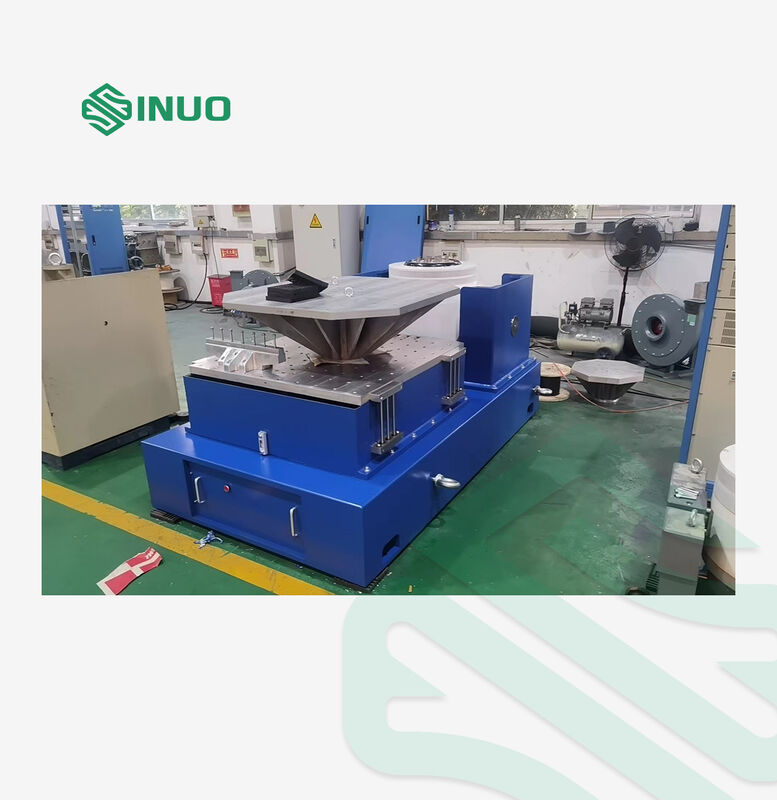

আইএসটিএ এমআইএল-এসটিডি স্ট্যান্ডার্ড উল্লম্ব এবং অনুভূমিক স্লিপ টেবিল কম্পন শেকার

আইএসটিএ এমআইএল-এসটিডি স্ট্যান্ডার্ড উল্লম্ব এবং অনুভূমিক স্লিপ টেবিল কম্পন শেকার

পণ্যের প্রয়োগ

কম্পন পরীক্ষায় একটি উপাদান বা ডিভাইসকে উত্তেজিত বা শক করার কাজটি একটি বাস্তব পরিবেশে এটি কীভাবে প্রতিক্রিয়া দেখবে তা দেখতে হয়। কম্পন পরীক্ষার প্রয়োগের পরিসীমা অত্যন্ত বিস্তৃত,শিল্প পণ্য যেমন সার্কিট বোর্ড থেকে, বিমান, জাহাজ, রকেট, ক্ষেপণাস্ত্র, গাড়ি এবং গৃহস্থালি যন্ত্রপাতি।

সিনুও আপনাকে পুরো উত্তেজনা এবং পরীক্ষার স্কিম সরবরাহ করতে পারে, এবং জাতীয় এবং আন্তর্জাতিক মান অনুযায়ী আপনার জন্য পণ্যের গুণমান প্রমাণ করতে পারে, যেমন GB, GJB, UL, JIS, DIN, ISO,বিএস, এমআইএল, আইইসি এবং এএসটিএম।

কম্পন মেশিন নির্বাচন সূত্র এবং কম্পন জেনারেটরের কাঠামো চিত্র

1- গ্রাহকের কোম্পানির দ্বারা প্রদত্ত পরীক্ষার শর্ত;

2. পরীক্ষার ধরনঃ সিনস স্কেপ; র্যান্ডম; ক্লাসিক শক;

3ফ্রিকোয়েন্সি রেসপন্স রেঞ্জঃ 1-2700Hz

4. সূত্রঃ A ((g) = ((2πf) 2Dcm/980?? A=0.002DmmF2 D=A/0.002F2

F=M(kg) ×A(g)

সরঞ্জাম প্রধান চিত্র

সরঞ্জাম কনফিগারেশন নির্দেশাবলী

যন্ত্রপাতি প্রযুক্তিগত পরামিতি

1. কম্পন টেবিল শরীর

1.১ চলন্ত কয়েল

কম্পন টেবিলটি ঢালাই এবং ম্যানুয়ালি মেশিনযুক্ত চলমান কয়েল, অপটোইলেকট্রনিক লোড সমর্থন সিস্টেম এবং দ্বৈত লেয়ার অক্ষীয় গাইডিং দিয়ে সজ্জিত।ডুয়াল বিয়ারিং গাইডিং একটি অনন্য বৈশিষ্ট্য যা উচ্চতর স্থায়িত্বের জন্য কম্পন পরীক্ষার সময় গতিশীল অক্ষীয় ক্রসিং এবং ঘূর্ণন হ্রাস করতে সহায়তা করে.

1.২ উত্তেজনার কয়েল

ডাবল চৌম্বকীয় সার্কিট কাঠামো, কম ফ্লাক্স ফুটো, অভিন্ন চৌম্বকীয় ক্ষেত্র।

1.3 শরীরের পৃষ্ঠ

উন্নত ফসফেটিং চিকিত্সা এবং গাড়ি পেইন্ট প্রযুক্তি ব্যবহার করে, এটি দীর্ঘমেয়াদী অ্যান্টি-ওয়াটার এবং অ্যান্টি-রস্ট প্রভাব রয়েছে।

1.4 টেবিল রেফ্রিজারেশনঃ

কম শব্দ ভ্যান গ্রহণ করুন এবং টেবিলের দেহের বায়ু গ্রহণের কাঠামো উন্নত করুন। উত্তেজনার কয়েল একটি মধুচক্র বায়ু নালী গ্রহণ করে এবং মাঝের চৌম্বকীয় রিংটি একটি দ্বি-স্তরীয় শন্ট বায়ু নালী গ্রহণ করে।শীতল প্রভাব বাড়ানোর জন্য একটি নতুন বায়ু নল নকশা গৃহীত হয়.

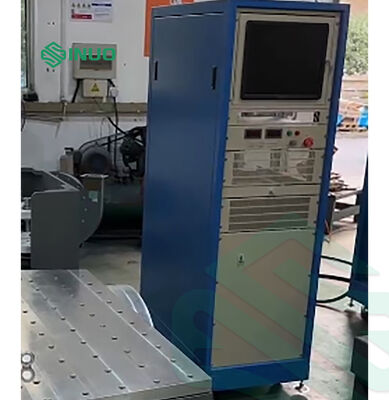

2. এলএ ডিজিটাল সুইচিং পাওয়ার এম্প্লিফায়ার

এলএ সিরিজের ডিজিটাল সুইচিং পাওয়ার এম্প্লিফায়ার নির্ভরযোগ্য আইজিবিটি প্রযুক্তি গ্রহণ করেঃ

a. উচ্চ স্থিতিশীলতা এবং নির্ভরযোগ্যতা

b. ইইউ "সিই" স্ট্যান্ডার্ডের প্রয়োজনীয়তা পূরণ করে

c. সিনোসাইডাল ফ্রিকোয়েন্সি মাল্টিপ্ল্যাকশন ইমপ্লাস প্রস্থ মডুলেশন প্রযুক্তি ব্যবহার করে, পাওয়ার এম্প্লিফায়ারের সিগন্যাল-রাইস অনুপাত উচ্চ।

d. পাওয়ার সাপ্লাই সুইচিং এর কাজ নীতি ব্যবহার করে, রূপান্তর দক্ষতা উচ্চ।

e. বৈদ্যুতিন স্বয়ংক্রিয় বিদ্যুৎ ভাগ প্রযুক্তি ব্যবহার করে

f. ভাল নিরাপত্তা কর্মক্ষমতা।

3সার্ভো সুরক্ষা ব্যবস্থা

সম্পূর্ণ সুরক্ষা ফাংশন, যার মধ্যে বিদ্যুৎ নেটওয়ার্কের ওভারভোল্টেজ, ভোল্টেজের নিচে, ফেজ ক্ষতি, লজিকাল ত্রুটি, পাওয়ার মডিউল পাস-থ্রো, ওভার তাপমাত্রা, আউটপুট ওভারকরেন্ট, আউটপুট ওভারভোল্টেজ,ড্রাইভ শক্তি, প্ল্যাটফর্মের অতিরিক্ত স্থানচ্যুতি, প্ল্যাটফর্মের তাপমাত্রা, বাহ্যিক আন্তঃসংযোগ ইত্যাদি।

4. উল্লম্ব সম্প্রসারণ প্ল্যাটফর্ম

এক্সটেনশন প্ল্যাটফর্মটি সাধারণত বৃহত্তর মাউন্ট নমুনার জন্য প্ল্যাটফর্ম হিসাবে ব্যবহৃত হয় এবং বর্গক্ষেত্র বা বৃত্তাকার বা ব্যবহারকারীর সংজ্ঞায়িত হতে পারে।সম্প্রসারিত প্ল্যাটফর্মের গতিশীল বৈশিষ্ট্যগুলির প্রভাব কমাতে, সমস্ত বর্ধিত প্ল্যাটফর্মগুলিকে তাদের মোডাল ফ্রিকোয়েন্সিগুলির জন্য মডেল করা এবং বিশ্লেষণ করা উচিত। এই বর্ধিত প্ল্যাটফর্মগুলি সাধারণত ম্যাগনেসিয়াম খাদ থেকে ফেলে দেওয়া হয় এবং এতে ডিম্পিং উপাদান সংযুক্ত থাকে।

5ফটো ইলেকট্রিক স্বয়ংক্রিয় কেন্দ্রিকরণ সিস্টেম

একটি স্বয়ংক্রিয় সেন্টারিং সিস্টেম লোডিং এবং আনলোডিংয়ের সময় চলমান কয়েল সবসময় কেন্দ্রীভূত হয় তা নিশ্চিত করে।

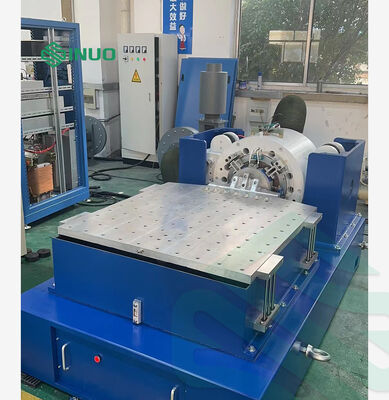

6. অনুভূমিক স্লাইড

অনুভূমিক স্লাইড ডিজাইনে উচ্চ ওভারটাইপিং মন্ট এবং পার্শ্ববর্তী রিট্রেন্স রয়েছে। এই ডিজাইন ধারণাটি স্ট্যান্ডার্ড অনুভূমিক স্লাইড সমাবেশের সাথে মিলিত,গাইডিং তেল ফিল্ম ডিম্পিং বৈশিষ্ট্য বজায় রেখে উচ্চ গতিশীল মোমন্ট রিট্রেন্স প্রদান করে. অনুভূমিক স্লাইড একটি স্লাইড প্লেট, সংযোগকারী, প্রাকৃতিক গ্রানাইট স্ল্যাব, অনুভূমিক স্লাইড বেস, এবং একটি স্বাধীন তেল সরবরাহ গঠিত।

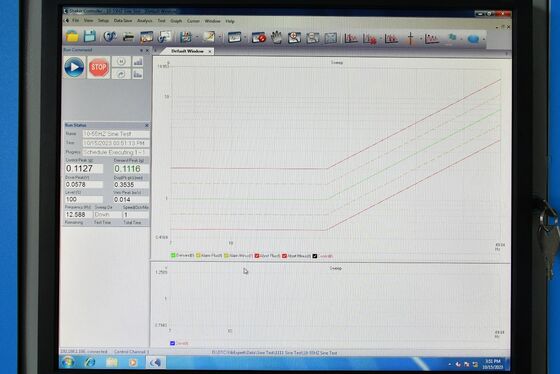

7ডিজিটাল কম্পন নিয়ন্ত্রক

কম্পন নিয়ামক উন্নত বিতরণ কাঠামো সিস্টেম গ্রহণ করে। বন্ধ লুপ নিয়ন্ত্রণ ডিএসপি প্রসেসর দ্বারা উপলব্ধি করা হয়, এবং পিসি নিয়ন্ত্রণ লুপ থেকে স্বাধীন।এটি নিয়ন্ত্রণ ব্যবস্থার রিয়েল-টাইম এবং উচ্চ দক্ষতা নিশ্চিত করে. এটি পরীক্ষার সিস্টেমের যে কোনও পরিবর্তনের জন্য সময়মতো এবং দ্রুত প্রতিক্রিয়া জানাতে পারে। নিয়ন্ত্রণের স্থিতিশীলতা এবং উচ্চ নির্ভুলতা নিশ্চিত করুন।হার্ডওয়্যারটি একটি 32 বিট ভাসমান বিন্দু ডিএসপি প্রসেসর গ্রহণ করে যা 300MHz পর্যন্ত একটি প্রধান ফ্রিকোয়েন্সি এবং 24 বিট রেজোলিউশন সহ একটি এডিসি / ডিএসিউচ্চ নির্ভুলতা ভাসমান বিন্দু ডিজিটাল ফিল্টারিং এবং হার্ডওয়্যার সার্কিট সঙ্গে কম গোলমাল নকশা প্রযুক্তি। নিয়ামক এলোমেলোভাবে গতিশীল পরিসীমা 90dB বেশী হতে নিয়ন্ত্রণ করে,এবং সংকেত-শব্দ অনুপাত 100dB এর বেশি.

বৈশিষ্ট্য

a. উচ্চ কর্মক্ষমতা এবং নির্ভরযোগ্যতা

ডিএসপি প্রসেসর দ্বারা বন্ধ লুপ নিয়ন্ত্রণ উপলব্ধি করা হয়, এবং পিসি নিয়ন্ত্রণ লুপ থেকে স্বাধীন। এটি রিয়েল-টাইম এবং নিয়ন্ত্রণ সিস্টেমের উচ্চ দক্ষতা নিশ্চিত করে।এটি পরীক্ষার সিস্টেমের যেকোনো পরিবর্তনের জন্য সময়মত এবং দ্রুত প্রতিক্রিয়া জানাতে পারে. নিয়ন্ত্রণের নির্ভরযোগ্যতা এবং উচ্চ নির্ভুলতা নিশ্চিত করুন। সমস্ত ইনপুট চ্যানেলে 24-বিট রেজোলিউশনের এডিসি, কম গোলমাল হার্ডওয়্যার ডিজাইন এবং অন্তর্নির্মিত অ্যানালগ এবং ডিজিটাল অ্যান্টি-আলিয়াসিং ফিল্টার রয়েছে,যা বিশ্লেষণের উচ্চ নির্ভুলতা কার্যকরভাবে নিশ্চিত করে.

b. পরিচালনা করা সহজ

উইন্ডোজ ভিত্তিক অ্যাপ্লিকেশন সফটওয়্যারটি ব্যবহার করা সহজ এবং সহায়ক ফাংশন সমৃদ্ধ।সিস্টেমের শক্তিশালী স্বয়ংক্রিয় উইজার্ড এবং স্বয়ংক্রিয় পরীক্ষা রিপোর্ট উত্পাদন ফাংশন পুনরাবৃত্তি এবং বিরক্তিকর পরীক্ষা কাজ সহজ. পরীক্ষার পরামিতি সেটিংস সমৃদ্ধ এবং কঠোর, এবং ইউএসবি 2.0 ইন্টারফেস এটি কম্পিউটারের সাথে আরও ঘনিষ্ঠভাবে এবং সুসংগতভাবে সংযুক্ত করে।

c. শক্তিশালী ফাংশন এবং নমনীয়তা

কম্পন নিয়ন্ত্রক একটি শক্তিশালী কম্পন নিয়ন্ত্রণ প্ল্যাটফর্ম যা একাধিক জটিল কাজ সম্পন্ন করতে পারে। একই হার্ডওয়্যার প্ল্যাটফর্মে,বিভিন্ন অ্যাপ্লিকেশন সফটওয়্যার আপনার বিভিন্ন পরীক্ষা এবং বিশ্লেষণের চাহিদা মেটাতে বিভিন্ন বিশ্লেষণ কাজ সম্পন্ন করতে কনফিগার করা যেতে পারেকন্ট্রোলারটি একটি মডুলার ডিজাইন গ্রহণ করে এবং বিভিন্ন ব্যবহারকারীর চাহিদা পূরণের জন্য বিভিন্ন ব্যবহারকারীর প্রয়োজন অনুসারে সংশ্লিষ্ট হার্ডওয়্যার এবং সফ্টওয়্যার কনফিগার করতে পারে।

ঘ. পরীক্ষার নিরাপত্তা

নিয়ামকটি সিস্টেমের কম্পন নিয়ন্ত্রণের পূর্বরূপ পেতে ক্ষুদ্র-স্কেল সংকেত নিয়ন্ত্রণ সরবরাহ করে। এই পদ্ধতিটি পরীক্ষার প্রকৌশলীদের গোলমালের মাত্রা পূর্বনির্ধারণ করতে সহায়তা করে।এবং স্থানান্তর ফাংশন এবং সিস্টেমের অন্যান্য বৈশিষ্ট্য একটি মোটামুটি বোঝার আছেএছাড়াও একাধিক নিরাপত্তা চেক এবং interlock সেটিংস আছে। পরীক্ষক, পরীক্ষা বস্তু এবং কম্পন টেবিল সরঞ্জাম নিরাপত্তা সর্বোচ্চ পরিমাণে নিশ্চিত করা হয়।যদি সিস্টেমে কোনো অস্বাভাবিকতা থাকে, আপনি অবিলম্বে সিস্টেমের অন্তর্নির্মিত সমাপ্তি কী টিপুন পরীক্ষা শেষ করতে পারেন।

e. পরীক্ষার রিপোর্ট তৈরি করা

এটি ওয়ার্ড ফরম্যাটে বা পিডিএফ ফরম্যাটে পরীক্ষার রিপোর্টগুলির এক-ক্লিক দ্রুত উত্পাদন সমর্থন করে। বর্তমান পরীক্ষার ফলাফল পেতে আপনাকে কেবল প্রতিবেদন উত্পাদন বোতামে ক্লিক করতে হবে।মূল পরীক্ষার নিয়ন্ত্রণ ফাংশনের বর্ণনা থেকে শুরু করে নির্দিষ্ট পরীক্ষার সেটিং পরামিতি পর্যন্ত, কন্ট্রোল টার্গেট স্পেকট্রাম বক্ররেখা থেকে পরীক্ষা সময় ডোমেইন এবং ফ্রিকোয়েন্সি ডোমেইন বক্ররেখা, সবকিছু উপলব্ধ।এটা আপনার জন্য সুবিধাজনক পরিবর্তন এবং বিভিন্ন পরীক্ষার রিপোর্ট স্পেসিফিকেশন অনুযায়ী করতেএটি সরাসরি মুদ্রণ করা এবং পূর্বরূপ দেখা যায় এবং অনলাইনে পাঠানো যেতে পারে।

ডিজিটাল কম্পন নিয়ন্ত্রকের প্রধান প্রযুক্তিগত পরামিতি
