UN 38.3 স্ট্যান্ডার্ড ব্যাটারি ভাইব্রেশন টেস্ট সিস্টেম, সাইন, র‍্যান্ডম, শক টেস্ট সহ

UN 38.3 স্ট্যান্ডার্ড ব্যাটারি ভাইব্রেশন টেস্ট সিস্টেম, সাইন, র‍্যান্ডম, শক টেস্ট সহ

ব্র্যান্ড নাম:	Sinuo
মডেল নম্বর:	SN553- EV222VT50VC-2
MOQ:	1
মূল্য:	Customized
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	5 সেট/মাস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

Calibration Certificate (Cost Additional)

সাইন ফোর্স:

2200Kg.f সর্বোচ্চ

শক ফোর্স:

4400Kg.f সর্বোচ্চ

সর্বোচ্চ ত্বরণ:

100 গ্রাম

সর্বোচ্চ স্থানচ্যুতি:

৫১ মিমি পি-পি

সর্বোচ্চ গতি:

2.0 মি/এস

কুলিং পদ্ধতি:

এয়ার-কুলিং

প্যাকেজিং বিবরণ:

প্লাইউড কেস

যোগানের ক্ষমতা:

5 সেট/মাস

বিশেষভাবে তুলে ধরা:

ISO 6469 বৈদ্যুতিক নিরাপত্তা পরীক্ষার সরঞ্জাম

5000V বৈদ্যুতিক নিরাপত্তা পরীক্ষার সরঞ্জাম

GB 38032 বৈদ্যুতিক নিরাপত্তা পরীক্ষক

পণ্যের বর্ণনা

UN 38.3 স্ট্যান্ডার্ড ব্যাটারি ভাইব্রেশন টেস্ট সিস্টেম

UN 38.3 স্ট্যান্ডার্ড অনুযায়ী ব্যাটারি পরীক্ষার জন্য ডিজাইন করা হয়েছে, যেখানে সাইন, র‍্যান্ডম এবং শক টেস্টের সুবিধা রয়েছে।

পণ্য ব্যবহার

ভাইব্রেশন পরীক্ষা উপাদান এবং ডিভাইসগুলিকে উত্তেজিত বা আঘাত করে বাস্তব বিশ্বের পরিবেশগত পরিস্থিতিকে অনুকরণ করে। আমাদের সিস্টেমগুলি শিল্প খাতে ব্যাপকভাবে প্রযোজ্য, যার মধ্যে সার্কিট বোর্ড, বিমান, জাহাজ, রকেট, ক্ষেপণাস্ত্র, অটোমোবাইল এবং গৃহস্থালীর সরঞ্জাম অন্তর্ভুক্ত।

Sinuo ISO16750-3, UL, JIS, DIN, ISO, BS, MIL, IEC, এবং ASTM সহ আন্তর্জাতিক মান অনুযায়ী পণ্যের গুণমান যাচাই করে এমন সম্পূর্ণ এক্সাইটেশন এবং পরীক্ষার সমাধান সরবরাহ করে।

ভাইব্রেশন মেশিন নির্বাচন প্যারামিটার

গ্রাহক-নির্ধারিত পরীক্ষার শর্তাবলী
পরীক্ষার প্রকার: সাইন সুইপ এবং র‍্যান্ডম ভাইব্রেশন
ফ্রিকোয়েন্সি রেসপন্স রেঞ্জ: 2-5000Hz
নির্বাচন সূত্র: A(g)=(2πf)²Dcm/980≒A=0.002DmmF², D=A/0.002F², F=M(kg)×A(g)

সরঞ্জামের কনফিগারেশন

উপাদান	কনফিগারেশন বিস্তারিত	পরিমাণ
ভাইব্রেশন টেবিল বডি	A20S32 ইলেক্ট্রোম্যাগনেটিক এক্সাইটেশন জেনারেটর	1 সেট
স্বয়ংক্রিয় কেন্দ্রিয়করণ নিয়ন্ত্রণ ডিভাইস	মুভিং কয়েলের জন্য	1 সেট
কুলিং ফ্যান	B752 (শব্দ নিরোধক সহ)	1 সেট

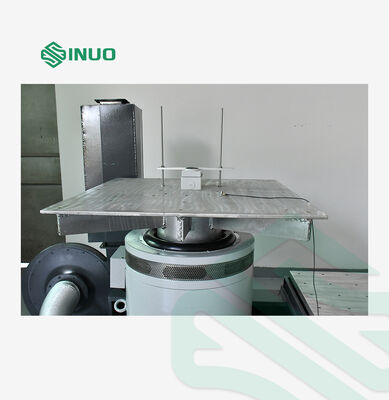

উলম্ব এক্সটেনশন টেবিল	VT50 (500×500mm)	1 সেট
ডিজিটাল সুইচিং পাওয়ার এমপ্লিফায়ার	LA-24K ডিজিটাল সুইচিং পাওয়ার এমপ্লিফায়ার	1 সেট
সার্ভো সুরক্ষা সিস্টেম	সম্পূর্ণ সুরক্ষা সিস্টেম	1 সেট
এক্সাইটেশন পাওয়ার সাপ্লাই	পাওয়ার সাপ্লাই ইউনিট	1 সেট
ডিজিটাল ভাইব্রেশন কন্ট্রোলার	VCS-2 ডিজিটাল ভাইব্রেশন কন্ট্রোলার	1 সেট
সিস্টেম অ্যাক্সিলারেশন সেন্সর	ত্বরণ পরিমাপ	2 পিসি
নিয়ন্ত্রণ সফটওয়্যার	ইনস্টলেশন সিডি	1 সেট
নিয়ন্ত্রণ কম্পিউটার	কম্পিউটার সিস্টেম	1 সেট
আনুষাঙ্গিক	সংযোগ কেবল/এয়ার পাইপ	1 সেট
আনুষঙ্গিক সরঞ্জাম	টি-টাইপ রেঞ্চ, ষড়ভুজ রেঞ্চ, স্ক্রু ড্রাইভার, ইত্যাদি।	1 সেট
ভাইব্রেটিং প্রেসার রড	প্রেসার বার ক্ল্যাম্প	1 সেট

প্রযুক্তিগত বৈশিষ্ট্য

A20S32 ইলেক্ট্রোম্যাগনেটিক এক্সাইটেশন জেনারেটর

সর্বোচ্চ সাইনোসয়েডাল এক্সাইটেশন ফোর্স	2200Kg.f peak
সর্বোচ্চ র‍্যান্ডম এক্সাইটিং ফোর্স	2200Kg.f r.ms
সর্বোচ্চ প্রভাব এক্সাইটেশন ফোর্স	4400Kg.f peak
ফ্রিকোয়েন্সি রেঞ্জ	1～3000 Hz
সর্বোচ্চ স্থানচ্যুতি	51 mm p-p
সর্বোচ্চ গতি	2m/s
সর্বোচ্চ ত্বরণ	100G (980 m/s²)
প্রথম ক্রম অনুরণন ফ্রিকোয়েন্সি	3200 Hz±5%
সর্বোচ্চ লোড	400 kg
ভাইব্রেশন আইসোলেশন ফ্রিকোয়েন্সি	2.5 Hz
মুভিং কয়েল ব্যাস	Ф340 mm
মুভিং কয়েল ওজন	22kg
টেবিলের উপর স্ক্রু	17×M10
ফ্লাক্স লিকজ	<10gauss
অনুমোদিত কেন্দ্রবিমুখী মুহূর্ত	500N.m
সরঞ্জামের আকার	1080mmL×920mmW×1050mmH (উলম্ব সম্প্রসারণ টেবিল বাদে)
সরঞ্জামের ওজন	1900 kg (অনুভূমিক স্লাইড টেবিল বাদে)

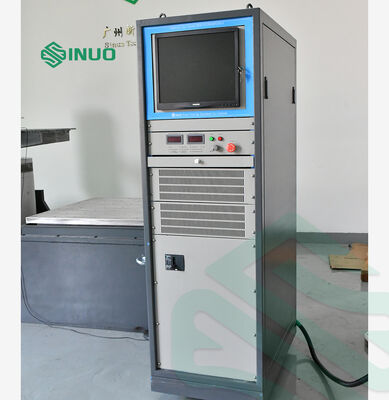

LA-24K ডিজিটাল সুইচিং পাওয়ার এমপ্লিফায়ার

আউটপুট পাওয়ার	22KVA
আউটপুট ভোল্টেজ	100V
আউটপুট কারেন্ট	220A
এম্প্লিফায়ার দক্ষতা	≥90%
হারমোনিক বিকৃতি	0.5% THD @ 500Hz
SNR	>75dB
ইনপুট সিগন্যাল রেঞ্জ	±10 Vpeak
আউটপুট ডিসি স্থিতিশীলতা	<5mVdc
এম্প্লিফায়ার আকার	W910mm×D610mm×1150mm
এম্প্লিফায়ার ওজন	470 KG

ডিজিটাল ভাইব্রেশন কন্ট্রোলার VCS-2

হার্ডওয়্যার কনফিগারেশন	2টি যুগপত ইনপুট চ্যানেল, 1টি আউটপুট চ্যানেল
নিয়ন্ত্রণ ফাংশন মডিউল	সাইন, র‍্যান্ডম, ক্লাসিক্যাল শক
নিয়ন্ত্রণ কম্পিউটার	17'' আসল ব্র্যান্ডের কম্পিউটার এলসিডি মনিটর সহ, উইন্ডোজ 10
সফটওয়্যার	চীনা/ইংরেজি অপারেশন, টাইম ডোমেইন এবং ফ্রিকোয়েন্সি ডোমেইন বিশ্লেষণ, সিগন্যাল সোর্স, সাইন ফ্রিকোয়েন্সি সুইপ বিশ্লেষণ, স্বয়ংক্রিয় WORD পরীক্ষার রিপোর্ট তৈরি
সিস্টেম অ্যাক্সিলারেটর C04A07	ফ্রিকোয়েন্সি রেঞ্জ: 1-12000Hz, সংবেদনশীলতা: 50mv/g, তাপমাত্রা সীমা: -24~250°C

সিস্টেম উপাদান ও বৈশিষ্ট্য

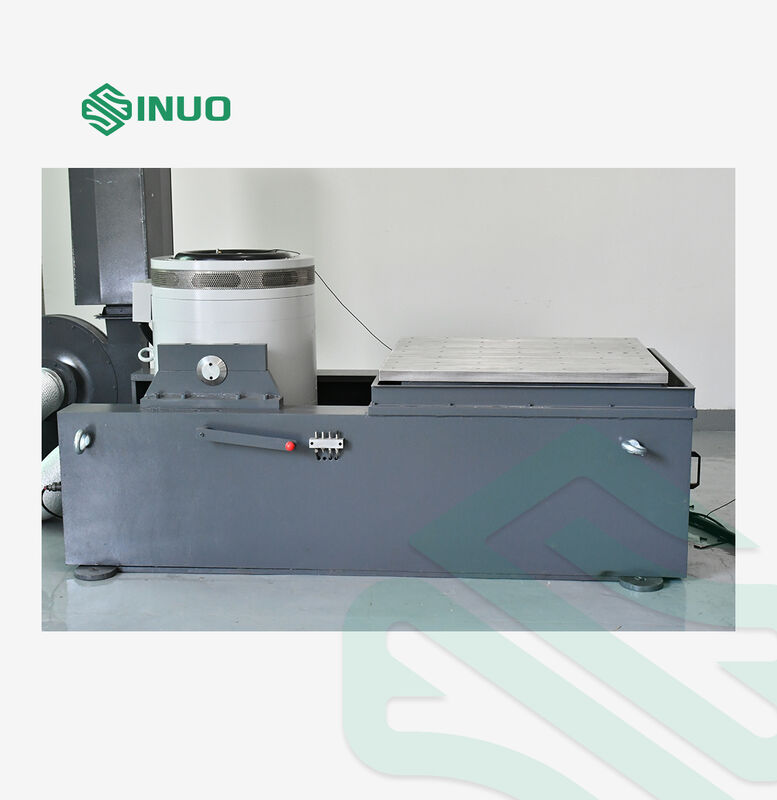

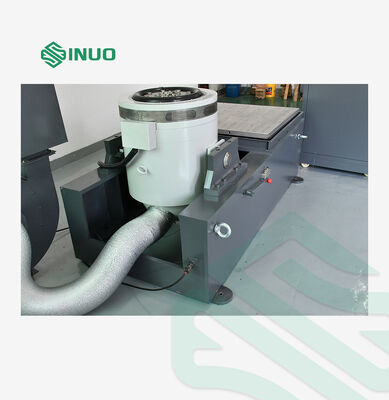

ভাইব্রেশন টেবিল বডি

মুভিং কয়েল:অপটোইলেক্ট্রনিক লোড সাপোর্ট সিস্টেম এবং দ্বৈত বিয়ারিং অক্ষীয় গাইডের সাথে ঢালাই এবং ম্যানুয়ালি মেশিন করা হয়েছে, যা শ্রেষ্ঠ স্থায়িত্ব প্রদান করে
এক্সাইটেশন কয়েল:নিম্ন ফ্লাক্স লিকজ এবং অভিন্ন চৌম্বক ক্ষেত্রের সাথে ডাবল ম্যাগনেটিক সার্কিট গঠন
বডি সারফেস:দীর্ঘমেয়াদী পরিধান এবং মরিচা প্রতিরোধের জন্য উন্নত ফসফেটিং ট্রিটমেন্ট এবং অটোমোবাইল পেইন্ট প্রযুক্তি
টেবিল কুলিং:উন্নত এয়ার ইনটেক স্ট্রাকচার সহ কম-শব্দযুক্ত ফ্যান, এক্সাইটেশন কয়েলের জন্য হানি comb এয়ার ডাক্ট এবং মধ্যম চৌম্বকীয় রিংয়ের জন্য ডাবল-লেয়ার শান্ট এয়ার ডাক্ট

LA ডিজিটাল সুইচিং পাওয়ার এমপ্লিফায়ার

MOSFET বা IGBT প্রযুক্তির সাথে উচ্চ স্থিতিশীলতা এবং নির্ভরযোগ্যতা
ইউরোপীয় ইউনিয়ন "CE" স্ট্যান্ডার্ডের সাথে সঙ্গতিপূর্ণ
সাইনসয়েডাল ফ্রিকোয়েন্সি মাল্টিপ্লিকেশন পালস প্রস্থ মডুলেশন ব্যবহার করে উচ্চ সংকেত-থেকে-শব্দ অনুপাত
সুইচিং পাওয়ার সাপ্লাই প্রযুক্তির সাথে উচ্চ রূপান্তর দক্ষতা
বৈদ্যুতিক স্বয়ংক্রিয় কারেন্ট শেয়ারিং প্রযুক্তি
চমৎকার নিরাপত্তা কর্মক্ষমতা

ডিজিটাল ভাইব্রেশন কন্ট্রোলার বৈশিষ্ট্য

উচ্চ কর্মক্ষমতা:300MHz ফ্রিকোয়েন্সি এবং 24-বিট রেজোলিউশন ADC/DAC সহ 32-বিট ফ্লোটিং-পয়েন্ট DSP প্রসেসর
ব্যবহারকারী-বান্ধব:স্বয়ংক্রিয় উইজার্ড এবং পরীক্ষার রিপোর্ট তৈরি সহ উইন্ডোজ-ভিত্তিক অ্যাপ্লিকেশন সফটওয়্যার
নমনীয়:একাধিক বিশ্লেষণ কাজ এবং কনফিগারেশন সমর্থনকারী মডুলার ডিজাইন
নিরাপত্তা:একাধিক নিরাপত্তা পরীক্ষা, ইন্টারলক সেটিংস এবং জরুরি সমাপ্তি
প্রতিবেদন:ব্যাপক ডেটা সহ ওয়ার্ড বা পিডিএফ পরীক্ষার রিপোর্টের এক-ক্লিক জেনারেশন

কন্ট্রোলার প্রযুক্তিগত পরামিতি

ইনপুট চ্যানেল স্পেসিফিকেশন

ইনপুট চ্যানেলের সংখ্যা	2টি যুগপত ইনপুট চ্যানেল
ইনপুট সিগন্যালের প্রকার	ভোল্টেজ/চার্জ
ইনপুট প্রতিবন্ধকতা	>110 kΩ
সর্বোচ্চ ভোল্টেজ ইনপুট রেঞ্জ	±10V
সর্বোচ্চ চার্জ ইনপুট রেঞ্জ	±10000PC
সংকেত-থেকে-শব্দ অনুপাত	>100dB
ফিল্টার	160dB/অকটেভ অ্যানালগ ফিল্টার
অ্যানালগ/ডিজিটাল কনভার্টার (ADC)	24-বিট রেজোলিউশন, ডায়নামিক রেঞ্জ: 114dB, সর্বোচ্চ স্যাম্পলিং ফ্রিকোয়েন্সি 192kHz

আউটপুট চ্যানেল স্পেসিফিকেশন

আউটপুট চ্যানেলের সংখ্যা	1টি আউটপুট চ্যানেল
আউটপুট সিগন্যালের প্রকার	ভোল্টেজ সংকেত
আউটপুট প্রতিবন্ধকতা	<30Ω
সর্বোচ্চ ভোল্টেজ আউটপুট রেঞ্জ	±10V
সর্বোচ্চ আউটপুট কারেন্ট	100mA
বিস্তার নির্ভুলতা	2mV
হারমোনিক বিকৃতি	<-95dBfs
ফিল্টার	60dB/অকটেভ অ্যানালগ ফিল্টার

কন্ট্রোলার ফাংশন ক্ষমতা

র‍্যান্ডম কন্ট্রোল

রিয়েল-টাইম মাল্টি-চ্যানেল ক্লোজড-লুপ কন্ট্রোলের জন্য ট্রান্সফার ফাংশন ইকুয়ালাইজেশন সহ গউসিয়ান র‍্যান্ডম সিগন্যাল আউটপুট। ফ্রিকোয়েন্সি রেঞ্জ: 0-4800Hz (18750Hz পর্যন্ত প্রসারিত) কন্ট্রোল পাওয়ার রেঞ্জ >90dB সহ।

সাইন কন্ট্রোল

বিস্তার নিয়ন্ত্রণ সহ উচ্চ-মানের সাইন এবং সাইন সুইপ সংকেত। ফ্রিকোয়েন্সি রেঞ্জ: 1Hz-5000Hz (10000Hz পর্যন্ত প্রসারিত) হারমোনিক বিকৃতি <-100dB.

ক্লাসিক্যাল শক

হাফ সাইন ওয়েভ, বেল ওয়েভ, আয়তক্ষেত্রাকার ওয়েভ, ট্র্যাপিজয়েডাল ওয়েভ এবং বিভিন্ন সোটুথ ওয়েভফর্ম সমর্থন করে। পালস সময়কাল 0.5 থেকে 3,000mS পর্যন্ত, MIL-STD-810 এবং ISO স্ট্যান্ডার্ডের সাথে সঙ্গতিপূর্ণ।

সরঞ্জাম লোডিং নোট:এই সিস্টেমের ওজন এক টনের বেশি। গ্রাহকদের ইনস্টলেশনের জন্য উপযুক্ত আনলোডিং সরঞ্জাম এবং সরঞ্জাম প্রস্তুত করা উচিত।
