ASTM 100G অত্যন্ত নির্ভুল কম্পন পরীক্ষা ব্যবস্থা যার ২ চ্যানেল ইনপুট

ASTM 100G অত্যন্ত নির্ভুল কম্পন পরীক্ষা ব্যবস্থা যার ২ চ্যানেল ইনপুট

ব্র্যান্ড নাম:	Sinuo
মডেল নম্বর:	SN553-EV211VT30VCS-2
MOQ:	1
মূল্য:	Customized
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	5 সেট/মাস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

Calibration Certificate (Cost Additional)

Max. সর্বোচ্চ sine force সাইন ফোর্স:

1000kg.f পিক

সর্বোচ্চ স্থানচ্যুতি:

৫১ মিমি পি-পি

সর্বোচ্চ ত্বরণ:

100 গ্রাম

পেলোড:

300 কেজি

উল্লম্ব এক্সটেনশন টেবিল:

300 মিমি*300 মিমি

সফটওয়্যার:

সাইন, র্যান্ডম, ক্লাসিক শক

প্যাকেজিং বিবরণ:

প্লাইউড কেস

যোগানের ক্ষমতা:

5 সেট/মাস

বিশেষভাবে তুলে ধরা:

6000V বৈদ্যুতিক নিরাপত্তা পরীক্ষার সরঞ্জাম

5000V 40mA বৈদ্যুতিক নিরাপত্তা পরীক্ষার সরঞ্জাম

ISO 6469 বৈদ্যুতিক যাত্রীবাহী যান

পণ্যের বর্ণনা

এএসটিএম 100 জি উচ্চ নির্ভুলতা কম্পন পরীক্ষার সিস্টেম 2 চ্যানেল ইনপুট সহ

এএসটিএম 100 জি কম্পন পরীক্ষার সিস্টেমটি কঠোর শিল্প পরীক্ষার অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে, 2-চ্যানেল ইনপুট ক্ষমতা সহ অত্যন্ত নির্ভুল কম্পন পরীক্ষা সরবরাহ করে।

পণ্য অ্যাপ্লিকেশন

কম্পন পরীক্ষায় মূল্যায়ন করা হয় যে উপাদান এবং ডিভাইসগুলি কীভাবে নিয়ন্ত্রিত উত্তেজনা বা শককে সাপেক্ষে বাস্তব বিশ্বের পরিবেশে প্রতিক্রিয়া দেখায়।এই সিস্টেম সার্কিট বোর্ড সহ শিল্প অ্যাপ্লিকেশন বিস্তৃত পরিবেশন করে, বিমান, জাহাজ, রকেট, ক্ষেপণাস্ত্র, গাড়ি এবং গৃহস্থালি যন্ত্রপাতি।

সিনুও জিবি, জিজেবি, ইউএল, জেআইএস, ডিআইএন, আইএসও, বিএস, এমআইএল, আইইসি এবং এএসটিএম সহ জাতীয় ও আন্তর্জাতিক মান মেনে চলার জন্য বিস্তৃত উত্তেজনা এবং পরীক্ষার সমাধান সরবরাহ করে।

কম্পন পরীক্ষার বিশেষ উল্লেখ

পরীক্ষার ধরনঃ সাইনস স্কেপ, র্যান্ডম, শক
ফ্রিকোয়েন্সি রেসপন্স রেঞ্জঃ 1-3300Hz
নির্বাচনের সূত্রঃ A(g) = ((2πf) 2Dcm/980??A=0.002DmmF2, D=A/0.002F2, F=M(kg) ×A(g

সরঞ্জাম কনফিগারেশন

উপাদান	কনফিগারেশন	পরিমাণ
কম্পন টেবিলের দেহ	A11S24 ইলেক্ট্রোম্যাগনেটিক উত্তেজনার জেনারেটর	১টি সেট
শীতল সিস্টেম	B402 শীতল করার জন্য ভ্যান (সাইলেন্সার সহ)	১টি সেট
উল্লম্ব টেবিল	VT30 উল্লম্ব এক্সটেনশন টেবিল (300mm*300mm)	১টি সেট
কেন্দ্রিকরণ ব্যবস্থা	ডায়নামিক কয়েল এর জন্য স্বয়ংক্রিয় সেন্টারিং সিস্টেম	১টি সেট
পাওয়ার এম্প্লিফায়ার	LA10K ডিজিটাল সুইচিং পাওয়ার এম্প্লিফায়ার	১টি সেট
সুরক্ষা ব্যবস্থা	সার্ভো সুরক্ষা ব্যবস্থা	১টি সেট
পাওয়ার সাপ্লাই	উত্তেজনার পাওয়ার সাপ্লাই	১টি সেট
কন্ট্রোলার	ডিজিটাল কম্পন নিয়ন্ত্রক প্রধান ইঞ্জিন	১টি সেট
সেন্সর	সিস্টেম ত্বরণ সেন্সর	১ পিসি
কম্পিউটার সিস্টেম	কন্ট্রোল কম্পিউটার, কন্ট্রোল সফটওয়্যার ইনস্টলেশন সিডি	১টি সেট
আনুষাঙ্গিক	প্রসারিত সংযোগ ক্যাবল/এয়ার পাইপ	১টি সেট
নথিপত্র	অপারেটিং নির্দেশাবলী, পরিদর্শন প্রতিবেদন, শংসাপত্র, রক্ষণাবেক্ষণ ম্যানুয়াল	১টি সেট
সরঞ্জাম	আনুষাঙ্গিক সরঞ্জাম	১টি সেট
মাউন্ট	কম্পনশীল চাপ রড/চাপ বার ক্ল্যাম্প	১টি সেট

প্রযুক্তিগত পরামিতি

A11S24 ইলেক্ট্রোম্যাগনেটিক উত্তেজনার জেনারেটর

সর্বাধিক সিনোসাইডাল উত্তেজনার শক্তিঃ১০০০ কেজি.ফ পিক

সর্বাধিক র্যান্ডম উত্তেজনাকর শক্তিঃ1000 কেজি.এফ.আর.এম.

সর্বাধিক আঘাত উত্তেজনার শক্তিঃ২০০০ কেজি.এফ পিক

ফ্রিকোয়েন্সি রেঞ্জঃ১ ০৩৩০০ হার্জ

সর্বাধিক স্থানচ্যুতিঃ৫১ মিমি পি-পি

সর্বোচ্চ গতিঃ2.0 মিটার/সেকেন্ড

সর্বাধিক ত্বরণঃ১০০ জি

প্রথম শ্রেণীর রেজোনেন্ট ফ্রিকোয়েন্সিঃ২৫০০ হার্জ ± ৫%

পেইললোডঃ৩০০ কেজি

কম্পন বিচ্ছিন্নতা ফ্রিকোয়েন্সিঃ2.5 হার্জ

চলমান কয়েল ব্যাসার্ধঃФ240 মিমি

বৈদ্যুতিক ড্রাইভ ওজনঃ১১ কেজি

টেবিলে স্ক্রুঃ১৭×এম১০

ফ্লাক্স ফুটোঃ< ১ মিটার টন (১০ গ্যাস)

অনুমোদিত অদ্ভুত মুহূর্তঃ৫০০ এন.এম.

সরঞ্জামের আকারঃ915mmx740mmx785mm (বিস্তারিত টেবিল ব্যতীত)

সরঞ্জাম ওজনঃ৮৮০ কেজি (সমতল স্লাইড টেবিল ছাড়া)

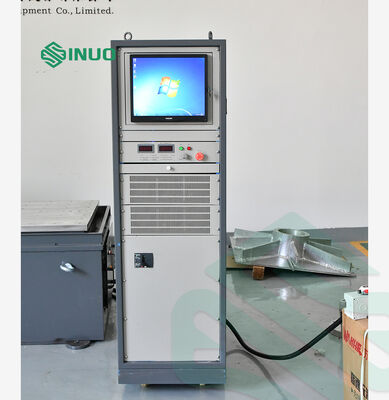

LA10K ডিজিটাল সুইচিং পাওয়ার এম্প্লিফায়ার

আউটপুট ক্ষমতাঃ১২ কেভিএ

আউটপুট ভোল্টেজঃ১২০ ভোল্ট

আউটপুট বর্তমানঃ১০০এ

এসএনআর:>৬৫ ডিবি

এম্প্লিফায়ারের আকারঃ600mmx900mmx1130mm

সার্ভো সুরক্ষা ব্যবস্থা

তাপমাত্রা, বাতাসের চাপ, অতিরিক্ত স্থানচ্যুতি, অতিরিক্ত ভোল্টেজ, অতিরিক্ত বর্তমান, ইনপুট নিম্ন ভোল্টেজ, বাহ্যিক ত্রুটি, নিয়ন্ত্রণ পাওয়ার সাপ্লাই, লজিক ত্রুটি সহ বিস্তৃত সুরক্ষা ফাংশন,এবং ইনপুট ফেজ ক্ষতি.

ডিজিটাল কম্পন নিয়ন্ত্রক ভিসিএস-২

হার্ডওয়্যার কনফিগারেশনঃ2 ইনপুট চ্যানেল, 1 আউটপুট চ্যানেল

কন্ট্রোল ফাংশন মডিউলঃসাইন, র্যান্ডম, ক্লাসিকাল শক

কন্ট্রোল কম্পিউটার:১৭ ইঞ্চি এলসিডি মনিটর, কীবোর্ড/অপটিক্যাল মাউস সহ মূল ব্র্যান্ডের কম্পিউটার

সফটওয়্যার:ইংরেজি অপারেশন, সময় ডোমেইন এবং ফ্রিকোয়েন্সি ডোমেইন বিশ্লেষণ, সংকেত উৎস, সাইন ফ্রিকোয়েন্সি sweep বিশ্লেষণ, স্বয়ংক্রিয় WORD পরীক্ষা রিপোর্ট উত্পাদন

অপারেটিং সিস্টেমঃউইন্ডোজ 10

ত্বরণ সেন্সর এলটিইঃফ্রিকোয়েন্সি পরিসীমাঃ 1-7000Hz, সংবেদনশীলতাঃ 30pc/g, তাপমাত্রা পরিসীমাঃ -40 - 180°C

VT30 উল্লম্ব প্রসারিত টেবিল

উপাদানঃম্যাগনেসিয়াম মিশ্রণ, পৃষ্ঠ কঠিন anodized

টেবিলের আকারঃ৩০০ মিমি × ৩০০ মিমি

ফিক্সড গর্তঃM8 স্টেইনলেস স্টীল স্ক্রু হাতা

উপরের সীমা ব্যবহারের ফ্রিকোয়েন্সিঃসাইনস ২০০০ হার্জ, র্যান্ডম ২০০০ হার্জ

ওজনঃপ্রায় ৯ কেজি

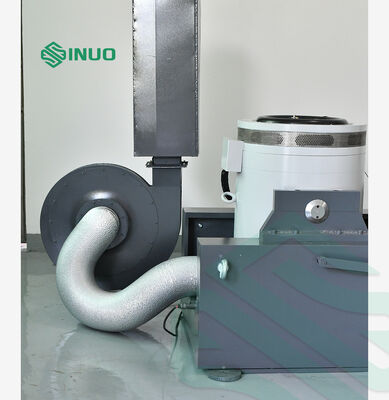

B402 শীতল ভ্যান (সিলিন্সার সহ)

ফ্যান শক্তিঃ৪ কিলোওয়াট

প্রবাহঃ18m3/মিনিট

বৈদ্যুতিক চাহিদা

পাওয়ার সাপ্লাইঃ৩ ফেজ ৩৮০ ভোল্ট /৫০ হার্জ, ২৫ কেভিএ

কম্প্রেসড এয়ারঃ0.6 এমপিএ

গ্রাউন্ড রেজিস্ট্যান্সঃ≤4Ω

সিস্টেমের উপাদান ও বৈশিষ্ট্য

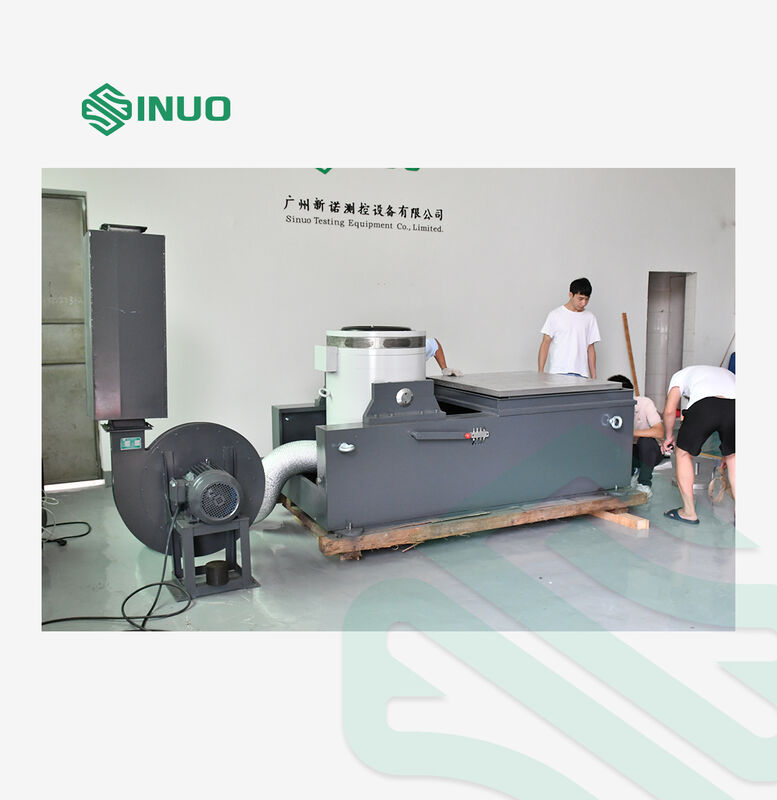

1. কম্পন টেবিল শরীর

পরীক্ষার সময় উচ্চতর স্থায়িত্ব এবং হ্রাসকৃত গতিশীল অক্ষীয় ক্রসিংয়ের জন্য কাস্ট এবং ম্যানুয়ালি মেশিনযুক্ত চলমান কয়েল, অপটোইলেকট্রনিক লোড সমর্থন সিস্টেম এবং ডুয়াল লেয়ার অক্ষীয় গাইডিং বৈশিষ্ট্যগুলি।

কম ফ্লাক্স ফুটো এবং অভিন্ন চৌম্বক ক্ষেত্র সহ ডাবল চৌম্বকীয় সার্কিট কাঠামো
দীর্ঘমেয়াদী পরিধান এবং মরিচা প্রতিরোধের জন্য উন্নত ফসফেটিং চিকিত্সা এবং গাড়ি পেইন্ট প্রযুক্তি
কম গোলমালের ফ্যান, মধুচক্র বায়ু নল নকশা এবং ডাবল-স্তর শন্ট বায়ু নল সহ উন্নত শীতলকরণ

2. এলএ ডিজিটাল সুইচিং পাওয়ার এম্প্লিফায়ার

ইইউ "সিই" মান পূরণ নির্ভরযোগ্য আইজিবিটি প্রযুক্তি
সিনোসাইডাল ফ্রিকোয়েন্সি গুণন পালস প্রস্থ মডুলেশন সঙ্গে উচ্চ স্থিতিশীলতা এবং নির্ভরযোগ্যতা
স্যুইচিং পাওয়ার সাপ্লাই নীতি ব্যবহার করে উচ্চ রূপান্তর দক্ষতা
বৈদ্যুতিন স্বয়ংক্রিয় বর্তমান ভাগ প্রযুক্তি
দুর্দান্ত নিরাপত্তা কর্মক্ষমতা

3সার্ভো সুরক্ষা সিস্টেম

পাওয়ার নেটওয়ার্কের ওভারভোল্টেজ, ভোল্টেজের নিচে, ফেজ হ্রাস, লজিকাল ত্রুটি, পাওয়ার মডিউল পাস-থ্রো, ওভার তাপমাত্রা, আউটপুট ওভারকরেন্ট, আউটপুট ওভারভোল্টেজ সহ সম্পূর্ণ সুরক্ষা ফাংশনড্রাইভ শক্তি, প্ল্যাটফর্মের অতিরিক্ত স্থানচ্যুতি, প্ল্যাটফর্মের তাপমাত্রা এবং বহিরাগত আন্তঃসংযোগ।

4. উল্লম্ব সম্প্রসারণ প্ল্যাটফর্ম

ম্যাগনেসিয়াম খাদ থেকে ঢালাই, বড় মাউন্ট নমুনার জন্য ডিজাইন করা।সমস্ত এক্সটেনশন প্ল্যাটফর্মগুলি গতিশীল বৈশিষ্ট্যগুলির উপর প্রভাব হ্রাস করার জন্য মোডাল ফ্রিকোয়েন্সিগুলির জন্য মডেল এবং বিশ্লেষণ করা হয়.

5আলোকবিদ্যুৎ স্বয়ংক্রিয় কেন্দ্রিকরণ সিস্টেম

লোডিং এবং আনলোডিং অপারেশন চলাকালীন ভারসাম্য বজায় রাখার জন্য স্বয়ংক্রিয়ভাবে চলমান কয়েল অবস্থান সামঞ্জস্য করে।

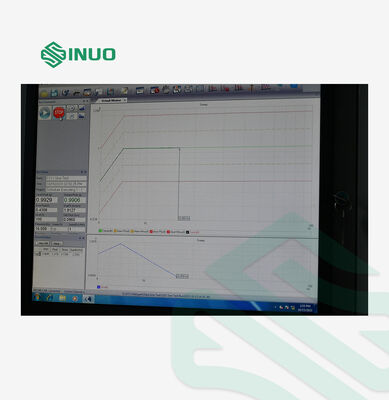

6ডিজিটাল কম্পন নিয়ন্ত্রক

ডিএসপি প্রসেসর দ্বারা বাস্তবায়িত বন্ধ লুপ নিয়ন্ত্রণ সহ উন্নত বিতরণ কাঠামো সিস্টেম, রিয়েল-টাইম প্রতিক্রিয়া এবং উচ্চ দক্ষতা নিশ্চিত করে।

উচ্চ পারফরম্যান্সঃ৩২-বিট ফ্লোটিং পয়েন্ট ডিএসপি প্রসেসর (৩০০ মেগাহার্টজ), ২৪-বিট রেজোলিউশন এডিসি/ডিএসি, ডায়নামিক রেঞ্জ > ৯০ ডিবি, এসএনআর > ১০০ ডিবি
সহজ অপারেশনঃউইন্ডোজ ভিত্তিক সফটওয়্যার স্বয়ংক্রিয় উইজার্ড এবং পরীক্ষা রিপোর্ট উত্পাদন সঙ্গে
নমনীয় কনফিগারেশনঃমডুলার ডিজাইন যা হার্ডওয়্যার এবং সফ্টওয়্যার কাস্টমাইজেশনের অনুমতি দেয়
পরীক্ষার নিরাপত্তাঃএকাধিক নিরাপত্তা চেক, ইন্টারলক সেটিংস, এবং জরুরী বন্ধ
প্রতিবেদনঃব্যাপক তথ্য সহ ওয়ার্ড বা পিডিএফ পরীক্ষার প্রতিবেদনগুলির এক-ক্লিক উত্পাদন

কন্ট্রোলারের ফাংশন ক্ষমতা

র্যান্ডম কন্ট্রোল

রিয়েল-টাইম মাল্টি-চ্যানেল ক্লোজড-লুপ নিয়ন্ত্রণের জন্য গাউসিয়ান এলোমেলো সংকেতগুলির সাথে স্থানান্তর ফাংশন সমীকরণ ব্যবহার করে। অভিযোজিত নিয়ন্ত্রণ অ্যালগরিদমগুলি দ্রুত সিস্টেমের অ-রৈখিকতা এবং লোড পরিবর্তনের প্রতিক্রিয়া জানায়.

ফ্রিকোয়েন্সি রেঞ্জঃ০-৪৬৮০ হার্জ (১৮৭৫০ হার্জ পর্যন্ত বাড়ানো যায়)

রেজল্যুশন:100, 200, 400, 800, 1600, 3200 বর্ণালী রেখা

নিয়ন্ত্রণ ক্ষমতা পরিসীমাঃ> ৯০ ডিবি

নিয়ন্ত্রণ কৌশলঃএকক চ্যানেল নিয়ন্ত্রণ, ওজনযুক্ত গড়, সর্বোচ্চ মান, সর্বনিম্ন মান

সাইন কন্ট্রোল

উচ্চ মানের সাইন এবং সাইন সাফ সংকেত প্রদান করে, সুনির্দিষ্ট প্রশস্ততা নিয়ন্ত্রণ, বাসস্থান সেটিংস, এবং নমনীয় ফ্রিকোয়েন্সি সাফ অপশন।

ফ্রিকোয়েন্সি রেঞ্জঃ1Hz ~ 4680Hz (বিস্তারিত করা যেতে পারে 10000Hz)

বন্ধ লুপ সময়ঃ৫ এমএস

হারমোনিক বিকৃতিঃ<- ১০০ ডিবি

ফ্রিকোয়েন্সি সুইপ মোডঃরৈখিক (0~6000 Hz/min), লোগারিথমিক (0~100 Oct/min)

সুইপিং দিকঃউপরে, নিচে

ক্লাসিকাল শক

অর্ধ সাইনস তরঙ্গ, বেল তরঙ্গ, আয়তক্ষেত্রাকার তরঙ্গ, ট্র্যাপিজয়েডাল তরঙ্গ, স্যাডোথ তরঙ্গ এবং ব্যবহারকারীর সংজ্ঞায়িত পালস পরামিতি সহ ত্রিভুজ তরঙ্গ সহ বিভিন্ন তরঙ্গের ধরন সমর্থন করে।

পালস সময়কালঃ0.৫ থেকে ৩,০০০ এমএস

সর্বোচ্চ বিশ্লেষণ ব্যান্ডউইথঃ২২০০০ হার্জ

ফ্রেমের আকারঃ১৬৩৮৪ পর্যন্ত

মানদণ্ড মেনে চলাঃMIL-STD-810, আইএসও স্ট্যান্ডার্ড, ব্যবহারকারীর দ্বারা সংজ্ঞায়িত বিচ্ছিন্নতা নিয়ন্ত্রণ সীমা
