| ব্র্যান্ড নাম: | Sinuo |
| মডেল নম্বর: | SNE6808C |
| MOQ: | 1 |
| মূল্য: | Customized |
| অর্থ প্রদানের শর্তাবলী: | টি/টি |
| সরবরাহের ক্ষমতা: | 10 সেট/মাস |

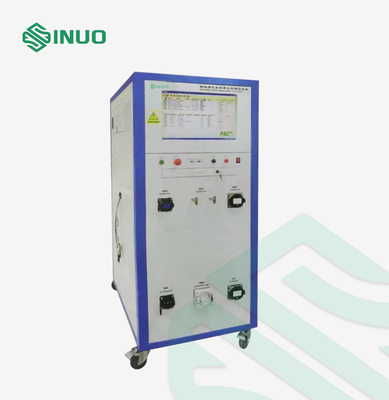

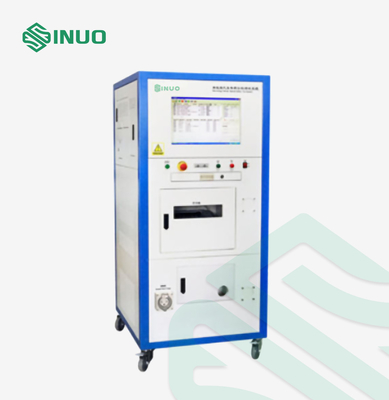

ISO 6469 নতুন শক্তি বৈদ্যুতিক যানবাহন বৈদ্যুতিক নিরাপত্তা পরীক্ষার সরঞ্জাম
মেনে চলা মান ও ধারা
ISO 6469-1:2019 বৈদ্যুতিকভাবে চালিত রাস্তার যানবাহন — নিরাপত্তা স্পেসিফিকেশন — পার্ট 1: রিচার্জেবল এনার্জি স্টোরেজ সিস্টেম (RESS)
সরঞ্জাম ওভারভিউ

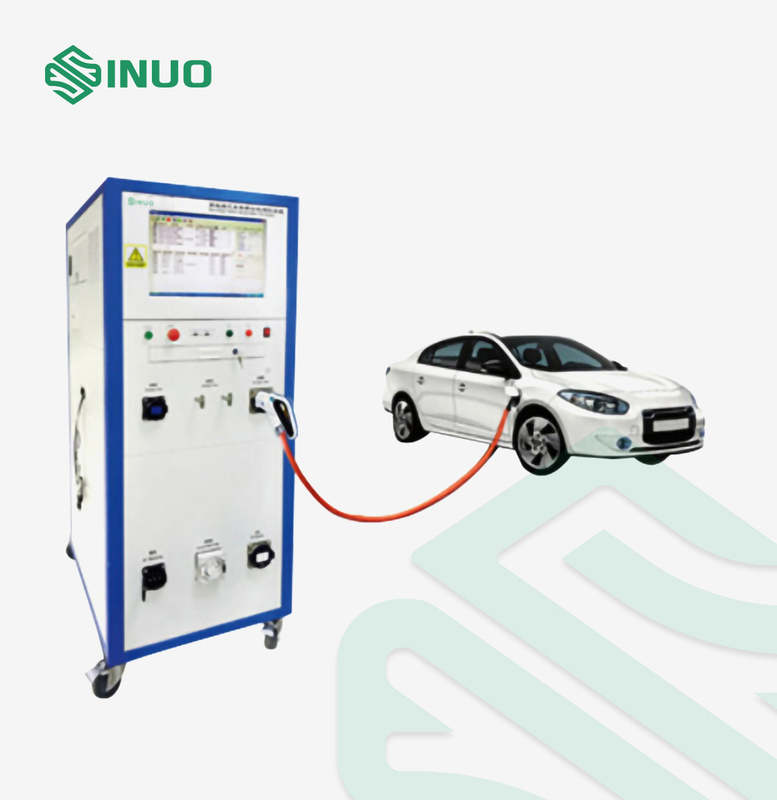

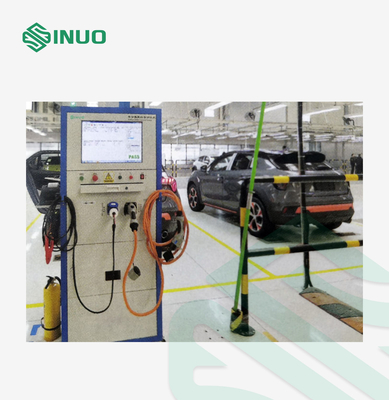

নতুন শক্তি যানবাহন নিরাপত্তা পরিদর্শন হোস্ট কম্পিউটার কন্ট্রোল সিস্টেম দ্বারা নিয়ন্ত্রিত হয়, যা যানবাহন পরীক্ষার ইউনিট, উপাদান পরীক্ষা ইউনিট, সম্ভাব্য সমতা পরীক্ষা ইউনিট এবং পাওয়ার ব্যাটারি পরীক্ষা ইউনিট দ্বারা গঠিত।
প্রযুক্তিগত পরামিতি
| সম্ভাব্য সমতা | |
| পরীক্ষা পদ্ধতি/নো-লোড আউটপুট ভোল্টেজ | চার তারের সিস্টেম |
| নো-লোড আউটপুট ভোল্টেজ | <12V |
| আউটপুট বর্তমান সেটিং পরিসীমা | DC:1.00~32.00A, ক্রমাগত সামঞ্জস্যযোগ্য ধ্রুবক বর্তমান আউটপুট |
| আউটপুট বর্তমান রেজোলিউশন | 0.01A |
| আউটপুট বর্তমান নির্ভুলতা | 1.00~9.99A: ± (সেটিং এর 1%+0.20A) |
| 10.00~32.00A: ± (সেটিং এর 1%) | |
| গ্রাউন্ডিং প্রতিরোধের সেটিং পরিসীমা | উচ্চ সীমা: 0~630.0mΩ; |
| নিম্ন সীমা: 0~630.0mΩ;0 = বন্ধ | |
| গ্রাউন্ডিং প্রতিরোধের পরিমাপ পরিসীমা | 1.00A≤outpur current≤10.00A, 0.0~600.0mΩ |
| 10.00A≤outpur current≤20.00A, 0.0~300.0mΩ | |
| 20.00A≤outpur current≤32.00A, 0.0~200.0mΩ | |
| গ্রাউন্ডিং প্রতিরোধের পরিমাপ রেজোলিউশন | 0.1 mΩ/1 mΩ |
| গ্রাউন্ডিং ভোল্টেজ পরিমাপ পরিসীমা | 0~10V |
| গ্রাউন্ডিং ভোল্টেজ পরিমাপের রেজোলিউশন | 0.001V |
| শূন্যের প্রতিরোধ | 0.0~100.0 mΩ |
| গ্রাউন্ডিং ভোল্টেজ পরিমাপের নির্ভুলতা | ± (পড়ার 1%+3 mΩ) |
| পরীক্ষার সময় সেটিং পরিসীমা | 0.0, 0.1~999.9s 0.0 = একটানা আউটপুট |
| পরীক্ষার সময় নির্ধারণের রেজোলিউশন | 0.1S |
| টেস্ট সময় সেটিং পরিসীমা নির্ভুলতা | ± (সেটিং এর 1%+0.05s) |
| অন্তরণ প্রতিরোধের পরীক্ষা | |
| রেট আউটপুট লোড বর্তমান | 10VA(1000V/10mA) 10mA |
| আউটপুট ভোল্টেজ লহর | প্রতিরোধী লোড, 1000V/1mA, <5% |
| আউটপুট ভোল্টেজ সেটিং পরিসীমা | ডিসি: 100~1000V ক্রমাগত সামঞ্জস্যযোগ্য |
| আউটপুট ভোল্টেজ সেটিং রেজোলিউশন | 1V |
| আউটপুট ভোল্টেজ সেটিং সঠিকতা | ± (সেটিং+3V এর 1%) |
| অন্তরণ প্রতিরোধের সেটিং পরিসীমা | উচ্চ সীমা: 0.0001~10GΩ;∞ = কোন উচ্চ এবং নিম্ন সীমা রায় |
| নিম্ন সীমা: 0.0001~10GΩ; | |
| অন্তরণ প্রতিরোধের পরিমাপ পরিসীমা | 100~499V: 0.1MΩ~1000 MΩ |
| 500V~1000V: 1.5MΩ~10000 MΩ | |
| অন্তরণ প্রতিরোধের পরিমাপ রেজোলিউশন | 0.01 MΩ/0.1 MΩ/1 MΩ |
| প্রতিরোধের ক্ষতিপূরণ | >30MΩ |
| অন্তরণ প্রতিরোধের পরিমাপ পরিসীমা | 0.05~99.99~999.9~3000MΩ |
| অন্তরণ প্রতিরোধের পরিমাপ নির্ভুলতা |
100~499V: <100 MΩ: ± (5% রিডিং+0.5 MΩ) 100 MΩ~1000 MΩ: ± (পড়ার 10%+5 MΩ) |
|
500~1000V:1.5 MΩ~100MΩ:± (পড়ার 2%+0.2 MΩ) 100 MΩ~1999 MΩ: ± (5% রিডিং+2 MΩ) 2000 MΩ~10000 MΩ: ± (পড়ার 10%+5 MΩ) |
|
| 1000 MΩ~3000 MΩ:± (5% রিডিং+2ডিজিটাল) | |
| বিলম্ব সময় সেটিং পরিসীমা | 0.5~999.9s |
| পরীক্ষার সময় সেটিং পরিসীমা | 0.0, 0.1~999.9s, 0.0= ক্রমাগত আউটপুট |
| পরীক্ষার সময় রেজোলিউশন | 0.1S |
| পরীক্ষার সময় নির্ভুলতা | ± (সেটিং এর 1%+0.05s) |
| এসি ভোল্টেজ সহ্য করে | |
| ভোল্টেজ পরীক্ষার ধরন সহ্য করুন | ঠান্ডা সহ্য ভোল্টেজ পরীক্ষা |
| রেট আউটপুট লোড | 200VA (AC: 5000V/40mA ) |
| আউটপুট ভোল্টেজ সমন্বয় হার | <2% (সম্পূর্ণ লোড থেকে লোড নেই) |
| আউটপুট ভোল্টেজ সেটিং পরিসীমা | AC:100-5000V ;50Hz/60Hz |
| আউটপুট ভোল্টেজ রেজোলিউশন | 1V |
| আউটপুট ভোল্টেজ নির্ভুলতা | ±(1% সেটিং মান+3V) |
| ব্রেকডাউন বর্তমান পরিমাপ পরিসীমা | 0.050~9.999~40.00mA |
| ব্রেকডাউন বর্তমান সেটিং পরিসর | উচ্চ সীমা: 0.000-9.999- -40.00mA |
| নিম্ন সীমা: 0.000-9.999- -40.00mA 0.000 = বন্ধ | |
| ব্রেকডাউন বর্তমান পরিমাপ রেজোলিউশন | 0.001mA/0.01mA |
| শূন্য স্রোত | 0.000-2.000mA |
| ব্রেকডাউন বর্তমান পরিমাপ নির্ভুলতা | ±(পড়ার মানের 1% + 0.005mA) |
| উঠার সময়/ধীরগতির সময় | 0.0-999.9s |
| পরীক্ষার সময় সেটিং পরিসীমা |
0.0, 0.1-999.9S 0,0 = ক্রমাগত আউটপুট |
| পরীক্ষার সময় রেজোলিউশন | 0.1S |
| পরীক্ষার সময় নির্ভুলতা | ±(0.1% সেটিং মান+0.05s) |
| চাপ সনাক্তকরণ | 1-9 গিয়ার (9 হল সর্বোচ্চ সংবেদনশীলতা) |
| ডিসি প্রতিরোধ ভোল্টেজ | |
| ভোল্টেজ পরীক্ষার ধরন সহ্য করুন | ঠান্ডা সহ্য ভোল্টেজ পরীক্ষা |
| আউটপুট ভোল্টেজ সেটিং পরিসীমা | DC:100-6000V |
| আউটপুট ভোল্টেজ রেজোলিউশন | 1V |
| আউটপুট ভোল্টেজ নির্ভুলতা | ±(1% সেটিং মান+5V) |
| ব্রেকডাউন বর্তমান সেটিং পরিসর |
উচ্চ সীমা: 0.000-10.00mA; নিম্ন সীমা: 0.000-10.00mA , 0 = বন্ধ |
| ব্রেকডাউন বর্তমান পরিমাপ পরিসীমা | 0.010-10.00mA |
| ব্রেকডাউন বর্তমান পরিমাপ রেজোলিউশন | 0.001mA/0.01mA |
| শূন্য স্রোত | 0-2 000mA |
| ব্রেকডাউন বর্তমান পরিমাপ নির্ভুলতা | ±(পড়ার মানের 1%+5 ডিজিটাল) |
| উঠার সময়/ধীরগতির সময় | 0.0-999.9s |
| পরীক্ষার সময় সেটিং পরিসীমা |
0.0-999.9S 0.0 = ক্রমাগত আউটপুট |
| পরীক্ষার সময় রেজোলিউশন | 0.1S |
| পরীক্ষার সময় নির্ভুলতা | ±(0.1% সেটিং মান+0.05s) |
| চাপ সনাক্তকরণ | 1-9 গিয়ার (9 হল সর্বোচ্চ সংবেদনশীলতা) |
| বিদ্যুৎ সল্পতা | |
| রেট লোড পাওয়ার পরিসীমা | বিচ্ছিন্নতা ট্রান্সফরমার/বিল্ট-ইন পরিবর্তনশীল ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই এর শক্তি দ্বারা নির্ধারিত |
| লিক টাইপ সেটিং | একক ফেজ: স্ট্যাটিক লিকেজ, ডাইনামিক লিকেজ |
| আউটপুট ভোল্টেজ অনুপাত |
1.10 গুণ ইনপুট ভোল্টেজ (আইসোলেশন ট্রান্সফরমার দ্বারা আউটপুট)/যথেচ্ছভাবে সেট ভোল্টেজ (ভেরিয়েবল ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই দ্বারা আউটপুট)
|
| আউটপুট ভোল্টেজ সেটিং পরিসীমা | AC:0.0-300.0V |
| আউটপুট ভোল্টেজ সেটিং পরিমাপ পরিসীমা | AC:5.0-300.0V |
| আউটপুট ভোল্টেজ পরিমাপ রেজোলিউশন | 0.1V |
| আউটপুট ভোল্টেজ পরিমাপ নির্ভুলতা | ±(পড়ার মানের 1.5%+3V) |
| ফুটো বর্তমান প্রতিবন্ধকতা | |
| ফুটো বর্তমান সেটিং পরিসীমা |
উচ্চ সীমা: 0.000-5.000mA; নিম্ন সীমা: 0.000-5.000mA 0.000 = বন্ধ |
| ফুটো বর্তমান পরিমাপ পরিসীমা | বর্তমান পরীক্ষার পরিসর হল 0.050-5.000mA |
| ফুটো বর্তমান পরিমাপ রেজোলিউশন | 0.001mA |
| শূন্য স্রোত | 0.000-2.000mA |
| ফুটো বর্তমান পরিমাপ নির্ভুলতা | ± (পড়ার মানের 1.5% + 0.005mA) |
| পরীক্ষার সময় সেটিং পরিসীমা |
0.0, 0.5-999.9S 0.0 = ক্রমাগত আউটপুট |
| পরীক্ষার সময় রেজোলিউশন | 0.1S |
| পরীক্ষার সময় নির্ভুলতা | ± (0.1% সেটিং মান+0.05s) |
| স্লো চার্জ ফাংশন (ওঐচ্ছিক) | |
| আউটপুট ভোল্টেজ সেটিং পরিসীমা | AC:0.0-300.0V |
| আউটপুট ভোল্টেজ পরিমাপ পরিসীমা | AC: 5.0~300.0V |
| আউটপুট ভোল্টেজ রেজোলিউশন | 0.1V |
| আউটপুট ভোল্টেজ পরিমাপ নির্ভুলতা | ±(পড়ার মানের 0.25%+ পরিমাপের সীমার 0.25%) |
| চার্জ করা বর্তমান সেটিং পরিসীমা |
6.000-63.00A (অর্থাৎ, বর্তমানের উপরের সীমা) দ্রষ্টব্য: বর্তমানের নিম্ন সীমা সেট করা যাবে না, এটি 0 এ স্থির করা হয়েছে |
| বর্তমান সেটিং পরিসীমা পরিমাপ | ঊর্ধ্ব এবং নিম্ন সীমা: 0.000-9.999-75.00A |
| বর্তমান পরিমাপ পরিসীমা | 0.050~9.999~75.00A |
| বর্তমান পরিমাপ রেজোলিউশন | 0.001A/0.01A |
| বর্তমান পরিমাপের নির্ভুলতা | ±(পড়ার মানের 0.25%+ পরিমাপের সীমার 0.25%) |
| পাওয়ার ফ্যাক্টর পরিমাপ পরিসীমা | 0.100~1.000 |
| পাওয়ার ফ্যাক্টর পরিমাপের রেজোলিউশন | 0.001 |
| পাওয়ার ফ্যাক্টর উচ্চ সীমা সেটিং পরিসীমা | 0.000~1.000 |
| পাওয়ার ফ্যাক্টর নিম্ন সীমা সেটিং পরিসীমা | 0.000~1.000 |
| পাওয়ার ফ্যাক্টর নির্ভুলতা পরিমাপ | ±(পড়ার মানের 0.5%+0.01) |
| বিলম্ব সময় | 0.2~999.9S |
| পরীক্ষার সময় সেটিং পরিসীমা |
0.0, 0.1-999.9S 0.0 = ক্রমাগত আউটপুট |
| পরীক্ষার সময় রেজোলিউশন | 0.1S |
| পরীক্ষার সময় নির্ভুলতা | ±(সেটিং মানের 0.1%+0.05s) |
| কম ভোল্টেজ ধীর চার্জ পরীক্ষা (অপজাতীয়) | |
| রেট লোড পাওয়ার পরিসীমা | বিচ্ছিন্নতা ট্রান্সফরমার/বিল্ট-ইন পরিবর্তনশীল ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই এর শক্তি দ্বারা নির্ধারিত |
| আউটপুট ভোল্টেজ অনুপাত |
0.85 বার ইনপুট ভোল্টেজ (আইসোলেশন ট্রান্সফরমার দ্বারা আউটপুট)/যথেচ্ছভাবে সেট ভোল্টেজ (ভেরিয়েবল ফ্রিকোয়েন্সি পাওয়ার সাপ্লাই দ্বারা আউটপুট)
|
| আউটপুট ভোল্টেজ সেটিং পরিসীমা | AC:0.0-300.0V |
| আউটপুট ভোল্টেজ পরিমাপ পরিসীমা | AC: 5.0~300.0V |
| আউটপুট ভোল্টেজ রেজোলিউশন | 0.1V |
| আউটপুট ভোল্টেজ পরিমাপ নির্ভুলতা | ±(পড়ার মানের 0.25%+ পরিমাপের সীমার 0.25%) |
| চার্জ করা বর্তমান সেটিং পরিসীমা |
6.000-63.00A (অর্থাৎ, বর্তমানের উপরের সীমা) দ্রষ্টব্য: বর্তমানের নিম্ন সীমা সেট করা যাবে না, এটি 0 এ স্থির করা হয়েছে |
| বিলম্ব সময় | 0.2~999.9S |
| পরীক্ষার সময় সেটিং পরিসীমা |
0.0, 0.1-999.9S 0.0 = ক্রমাগত আউটপুট |
| পরীক্ষার সময় রেজোলিউশন | 0.1S |
| পরীক্ষার সময় নির্ভুলতা | ±(সেটিং মানের 0.1%+0.05s) |
| চastচার্জ ফাংশন (ওঐচ্ছিক) | |
| চার্জিং আউটপুট ভোল্টেজের ব্যাপক পরিমাপ | DC: 200.0-500.0V |
| চার্জিং আউটপুট কারেন্টের ব্যাপক পরিমাপ | ≤50A |
| চার্জ রেজোলিউশন | 0.01KW.h |
| এসওসি | 0~100% |
| প্লাগ তাপমাত্রা সেটিং পরিসীমা | 0~100°C |
| প্লাগ তাপমাত্রা রেজোলিউশন | 1°সে |
| ব্যাটারি তাপমাত্রা পরিমাপ পরিসীমা | 0~150°C |
| পরীক্ষার সময় সেটিং পরিসীমা |
0.0, 0.1-999.9 মিনিট 0.0 = ক্রমাগত আউটপুট |
| পরীক্ষার সময় রেজোলিউশন | 0.1 মিনিট |
| পরীক্ষার সময় নির্ভুলতা | ±(সেটিং মানের 0.1%+0.05 মিনিট) |
| খঅ্যাটারি প্যাক /পুরো যানবাহন নিরোধক পরীক্ষা | |
| অন্তরণ প্রতিরোধের সেটিং পরিসীমা |
উচ্চ সীমা 0.00-100.0MΩ 0 = বন্ধ, নিম্ন সীমা 0.00- 100 00MΩ |
| অন্তরণ প্রতিরোধের পরিমাপ পরিসীমা | 0.20- 100.00MΩ |
| অন্তরণ প্রতিরোধের পরিমাপ রেজোলিউশন | 0.01 MΩ |
| অন্তরণ প্রতিরোধের পরিমাপ নির্ভুলতা | ±(5% পড়ার মান + পরিমাপের সীমার 0.03%) |
| পরীক্ষার সময় সেটিং পরিসীমা | 4.0~999.9S |
| পরীক্ষার সময় রেজোলিউশন | 0.1S |
| পরীক্ষার সময় নির্ভুলতা | ±(0.1% সেটিং মান+0.05s) |
প্রশ্ন এবং উত্তর
প্রশ্ন: যানবাহন পরীক্ষার ইউনিটের জন্য কী:
A: এতে রয়েছে:
1. দ্রুত চার্জিং পোর্ট: DC সহ্য ভোল্টেজ, অন্তরণ প্রতিরোধ, ডিসি গ্রাউন্ডিং (সম্ভাব্য সমতা), দ্রুত চার্জিং ফাংশন, পুরো গাড়ির নিরোধক প্রতিরোধ, নিরোধক পরীক্ষা যাচাইকরণ
2. স্লো চার্জিং পোর্ট: এসি সহ্য করে ভোল্টেজ, ইনসুলেশন রেজিস্ট্যান্স, এসি গ্রাউন্ডিং, লিকেজ কারেন্ট, স্লো চার্জিং ফাংশন
প্রশ্ন: উপাদান পরীক্ষার ইউনিটের জন্য কি:
একটি: এসি ভোল্টেজ, অন্তরণ প্রতিরোধের সহ্য করে।
উত্তর: সম্ভাব্য সমতা ইউনিটের জন্য কী:
প্রশ্নঃ এতে রয়েছে:
1. ব্যাটারির নেতিবাচক গ্রাউন্ডিং পয়েন্ট এবং PEU শেল এর মধ্যে প্রতিরোধ
2. ব্যাটারির নেতিবাচক গ্রাউন্ড পয়েন্ট এবং ড্রাইভ মোটরের হাউজিংয়ের মধ্যে প্রতিরোধ
3. ব্যাটারি নেতিবাচক গ্রাউন্ড পয়েন্ট এবং চার্জার শেল মধ্যে প্রতিরোধ
4. ব্যাটারির নেতিবাচক গ্রাউন্ড পয়েন্ট এবং PTC এর মধ্যে প্রতিরোধ
5. ব্যাটারির নেতিবাচক গ্রাউন্ডিং পয়েন্ট এবং এয়ার-কন্ডিশনিং কম্প্রেসার হাউজিংয়ের মধ্যে প্রতিরোধ
6. ব্যাটারি নেতিবাচক গ্রাউন্ডিং পয়েন্ট এবং স্টিয়ারিং মোটর হাউজিং মধ্যে প্রতিরোধের
7. ব্যাটারির নেতিবাচক গ্রাউন্ড পয়েন্ট এবং এয়ার পাম্প কেসিংয়ের মধ্যে প্রতিরোধ
8. ব্যাটারি নেগেটিভ গ্রাউন্ড পয়েন্ট এবং ব্যাটারি কভারের ফাস্টেনিং স্ক্রু এর মধ্যে প্রতিরোধ
পরীক্ষার জন্য পরিচিত স্ট্যান্ডার্ড পরীক্ষকটি পরীক্ষা পদ্ধতিতে তৈরি করা হয়েছে, এবং সম্পূর্ণ পরীক্ষা প্রক্রিয়া চলাকালীন পরীক্ষার তারের পরিবর্তনগুলি পরীক্ষা সিস্টেমের ভিতরে থাকে এবং স্বয়ংক্রিয় সুইচিং ম্যানুয়াল তারের পরিবর্তন ছাড়াই সম্পন্ন হয়।
