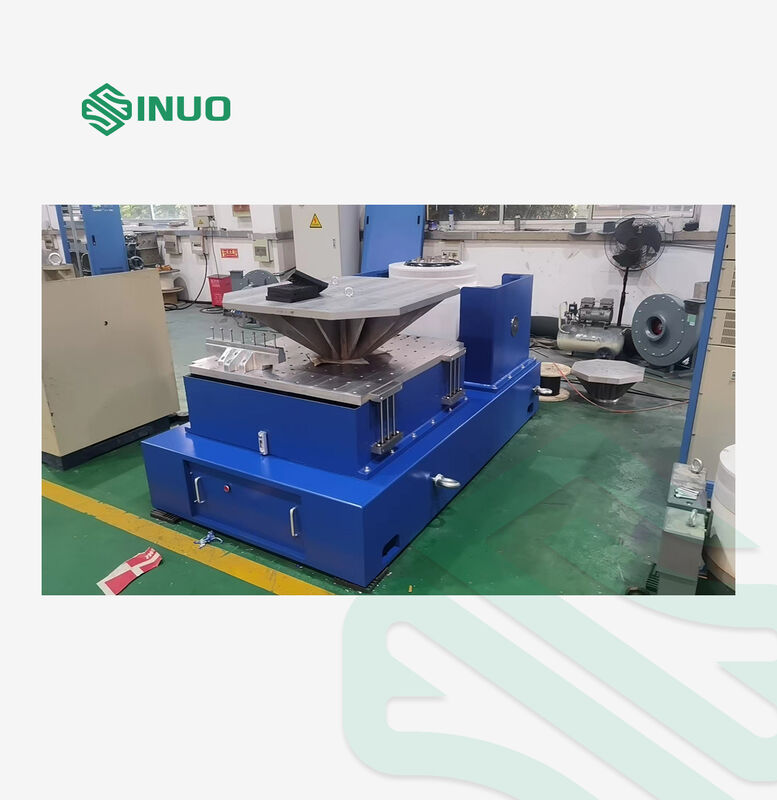

এএসটিএম ডি ৪৭২৮ র্যান্ডম ভিব্রেশন টেস্ট মেশিন 1000 কেজি.এফ বল সহ

প্রকল্প

কনফিগারেশন নির্দেশাবলী

পরিমাণ

ভাইব্রেশন টেবিলের বডি

VG1000-76 বৈদ্যুতিক চুম্বকীয় উত্তেজনা জেনারেটর

১ সেট

মুভিং কয়েলের জন্য স্বয়ংক্রিয় কেন্দ্রিয়করণ নিয়ন্ত্রণ ডিভাইস

১ সেট

BL-1000 কুলিং ফ্যান (শব্দ নিরোধক সহ)

১ সেট

VT60 উল্লম্ব এক্সটেনশন টেবিল (600×600mm)

১ সেট

HG60 অনুভূমিক তেল ফিল্ম স্লাইড (600×600mm)

১ সেট

ডিজিটাল সুইচিং পাওয়ার এমপ্লিফায়ার

SA103 পাওয়ার এমপ্লিফায়ার (চৌম্বক ক্ষেত্র সরবরাহ ব্যবস্থা সহ)

১ সেট

সার্ভো সুরক্ষা ব্যবস্থা

১ সেট

উত্তেজনা পাওয়ার সাপ্লাই

১ সেট

ডিজিটাল ভাইব্রেশন কন্ট্রোলার

VCSusb-2 ডিজিটাল ভাইব্রেশন কন্ট্রোলার

(সফটওয়্যার এবং ব্যবহারের কার্যাবলী সহ)

২ সেট

ত্বরণমাপক যন্ত্র (৭ মিটার কম-নয়েজ BNC-M5 কেবল সহ)

২ পিসিএস

নিয়ন্ত্রণ সফ্টওয়্যার ইনস্টলেশন সিডি

১ সেট

নিয়ন্ত্রণ কম্পিউটার

১ সেট

VG1000-76 বৈদ্যুতিক চুম্বকীয় উত্তেজনা জেনারেটরের পরামিতি

সর্বোচ্চ সাইনোসয়েডাল উত্তেজনা শক্তি

১০০০ কেজি.f পিক

সর্বোচ্চ র্যান্ডম উত্তেজনা শক্তি

১০০০ কেজি.f r.ms

সর্বোচ্চ প্রভাব উত্তেজনা শক্তি

২০০০ কেজি.f পিক

ফ্রিকোয়েন্সি রেঞ্জ

১～২৯০০ Hz

সর্বোচ্চ স্থানচ্যুতি

৭৬ মিমি p-p

সর্বোচ্চ গতি

১.৮ m/s

সর্বোচ্চ ত্বরণ

৮২G (৮০০ m/s^২)

সর্বোচ্চ লোড এবং ত্বরণের মধ্যে সম্পর্ক: F=M.A (সাইন)

৫G

১০G

২০G

৩০G

১৮৮ কেজি

৮৮ কেজি

৩৮ কেজি

২১ কেজি

প্রথম-ক্রম অনুরণন ফ্রিকোয়েন্সি

৩২০০ Hz±৫%

পেলোড M1+M2

300kg

ভাইব্রেশন বিচ্ছিন্নতা ফ্রিকোয়েন্সি

২.৫ Hz

মুভিং কয়েলের ব্যাস

Ф240 mm

মুভিং কয়েলের ওজন

১৪ কেজি

রেটেড কেন্দ্রাতিগ মুহূর্ত

350.N.M

টেবিলের উপর স্ক্রু

১৬×M10

ফ্লাক্স লিকজ

＜10gauss

অনুমোদিত কেন্দ্রাতিগ মুহূর্ত

300N.m

সরঞ্জামের আকার

945mm×720mm×784mm

সরঞ্জামের ওজন

১০০০ কেজি

LA-১২K ডিজিটাল সুইচিং পাওয়ার এমপ্লিফায়ার

আউটপুট পাওয়ার

১২KVA

আউটপুট ভোল্টেজ

১০০V

আউটপুট কারেন্ট

১২০A

এম্প্লিফায়ার দক্ষতা

≥৯০%

মোট হারমোনিক বিকৃতি (THD)

<১.০%

অন-অফ স্তর

৫৮KHz

বর্তমান রেজোলিউশন

০.১A

SNR

≥৬৫dB

Noise

≤70dB

সমান্তরাল কারেন্ট ইকুয়ালাইজেশন ভারসাম্যহীনতার ডিগ্রী

≤৩%

কারেন্ট ক্রেস্ট ফ্যাক্টর

≥3σ

Frequency response

DC-5000Hz ±3dB

10-3000Hz ±1dB

IF লাভ

≥৮০

ডিসি স্থিতিশীলতা

<০.১%

এম্প্লিফায়ার আকার

650mmL×920mmD×1700mmH

ওজন

৪০০ কেজি

সার্ভো সুরক্ষা ব্যবস্থা

ফাংশন

তাপমাত্রা, বাতাসের চাপ, অতিরিক্ত স্থানচ্যুতি, অতিরিক্ত ভোল্টেজ, অতিরিক্ত কারেন্ট, ইনপুট আন্ডার-ভোল্টেজ, বাহ্যিক ত্রুটি, নিয়ন্ত্রণ পাওয়ার সাপ্লাই, লজিক ফল্ট, ইনপুট ফেজ লস

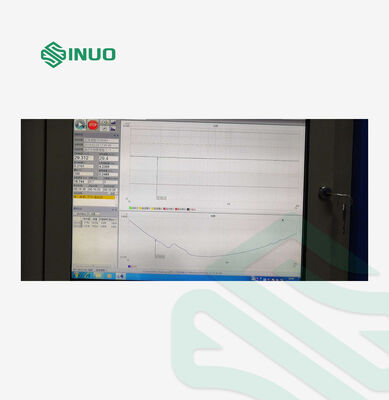

ডিজিটাল ভাইব্রেশন কন্ট্রোলার VCSusb-2

হার্ডওয়্যার কনফিগারেশন

২টি যুগপত ইনপুট চ্যানেল, ১টি আউটপুট চ্যানেল

নিয়ন্ত্রণ ফাংশন মডিউল

সাইন, র্যান্ডম

নিয়ন্ত্রণ কম্পিউটার

ACER PC(i3-3.6GHz CPU 8GB 1TB 1000Mbps ইথারনেট পোর্ট এবং ৪ USB পোর্ট / মাইক্রোসফট উইন্ডোজ ১০/৮ OS)

পরীক্ষার রিপোর্ট সম্পাদক হিসাবে মাইক্রোসফট ওয়ার্ড /এক্সেল এবং অ্যাডোব অ্যাক্রোব্যাট সুপারিশ করা হয় (বিকল্প)

সফটওয়্যার

চীনা/ইংরেজি অপারেশন, টাইম ডোমেন এবং ফ্রিকোয়েন্সি ডোমেন বিশ্লেষণ, সিগন্যাল সোর্স, সাইন ফ্রিকোয়েন্সি সুইপ বিশ্লেষণ, ইত্যাদি। এটি স্বয়ংক্রিয়ভাবে WORD পরীক্ষার রিপোর্ট তৈরি করতে পারে। এটি সংকেত এবং ডেটা প্রদর্শন, সংরক্ষণ করতে পারে এবং পরীক্ষার পরামিতি সেট করতে এবং ফাংশন বিশ্লেষণ করতে পারে।

সিস্টেম অ্যাক্সিলারেটর

মডেল: LAB24110

ফ্রিকোয়েন্সি রেঞ্জ: ১-৫০০০Hz

সংবেদনশীলতা: ৩০ +/- ১০% pC/g

তাপমাত্রা পরিসীমা: -৪০℃ থেকে ১৬০℃

২PCS ৭M লম্বা PVC "BNC-M5" কম নয়েজ কেবল রয়েছে

VT60 উল্লম্ব এক্সটেনশন টেবিল

উপাদান

ম্যাগনেসিয়াম খাদ, পৃষ্ঠ শক্ত

টেবিলের আকার

600mm×600mmx200mm

নির্ধারিত ছিদ্র

M10 স্টেইনলেস স্টীল স্ক্রু হাতা, টেকসই এবং পরিধান-প্রতিরোধী

উচ্চ সীমা ব্যবহারের ফ্রিকোয়েন্সি

২০০০ Hz

ওজন

৫৫ কেজি

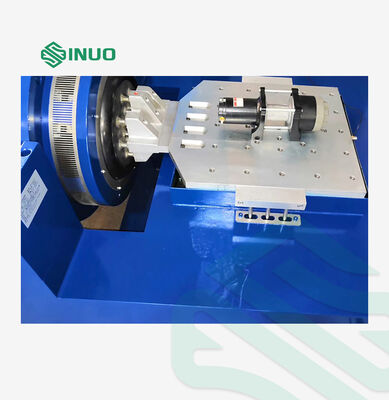

HG6০ অনুভূমিক তেল ফিল্ম স্লাইড টেবিল

উপাদান

ম্যাগনেসিয়াম খাদ, পৃষ্ঠ শক্ত

টেবিলের আকার

600×600

নির্ধারিত ছিদ্র

M10 স্টেইনলেস স্টীল স্ক্রু হাতা, টেকসই এবং পরিধান-প্রতিরোধী

উচ্চ সীমা ব্যবহারের ফ্রিকোয়েন্সি

২০০০ Hz

ওজন

৫৫ কেজি

BL 1000 কুলিং ফ্যান

ফ্যানের শক্তি

৪KW (5HP)

বায়ু চাপ

০.০০৩৪ Mpa

প্রবাহের হার

০.৩৩ m/s3

বৈদ্যুতিক প্রয়োজনীয়তা

বিদ্যুৎ সরবরাহ

AC 3-ফেজ 380V/50Hz 22 KW

প্রয়োজনীয় সংকুচিত বাতাস

০.৭Mpa

পরীক্ষার ঘরের তাপমাত্রা

০~৪০℃

পরীক্ষার ঘরের আর্দ্রতা

০ থেকে ৮৫%, ঘনীভবন নেই
