| ব্র্যান্ড নাম: | Sinuo |
| মডেল নম্বর: | SN554-100kN |
| MOQ: | 1 |
| মূল্য: | Customized |
| অর্থ প্রদানের শর্তাবলী: | টি/টি |
| সরবরাহের ক্ষমতা: | 30 সেট/মাস |

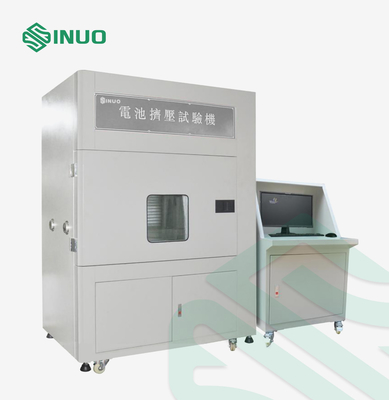

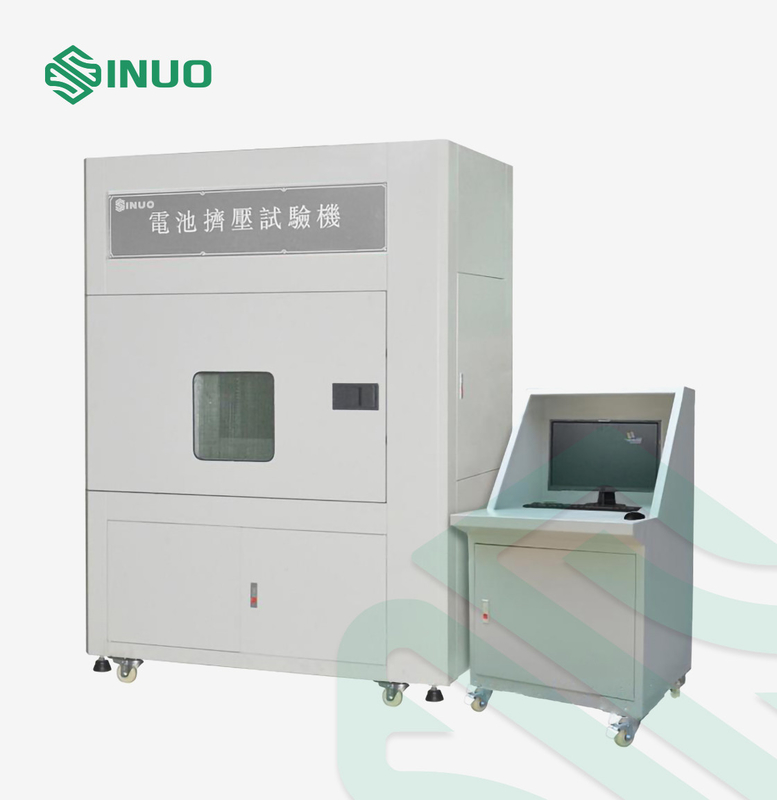

UL2580 EV ব্যাটারি প্যাক এবং RESS 100kN ক্রাশ টেস্টিং ইকুইপমেন্ট
মেনে চলা মান ও ধারা
UL 2580 ধারা 38 বৈদ্যুতিক যানবাহনে ব্যবহারের জন্য ব্যাটারি
GB183322-2001 বৈদ্যুতিক সড়ক যানবাহনের জন্য মেটাল হাইড্রাইড নিকেল ব্যাটারি
বৈদ্যুতিক গাড়ির জন্য QC/T743 লিথিয়াম-আয়ন ব্যাটারি
বৈদ্যুতিক যানবাহনের জন্য QC/T744 মেটাল হাইড্রাইড নিকেল ব্যাটারি
স্বয়ংচালিত পাওয়ার ব্যাটারির জন্য প্রাসঙ্গিক মান আন্তর্জাতিক মান (ISO/IEC/SAE/JEVA/CEN, ইত্যাদি), আন্তর্জাতিক
স্ট্যান্ডার্ড অ্যাসোসিয়েশন এবং "863 প্রোগ্রাম"-এ বৈদ্যুতিক যানবাহনের প্রধান বিশেষ প্রকল্পগুলির জন্য প্রাসঙ্গিক পরীক্ষার স্পেসিফিকেশন
QB/T2947.3-2008 বৈদ্যুতিক সাইকেলের জন্য ব্যাটারি এবং চার্জার পার্ট 3
DB12/T246-2005 ইলেকট্রিক সাইকেল লিথিয়াম ব্যাটারি টেস্ট স্ট্যান্ডার্ড।
GB 19521.11-2005 লিথিয়াম ব্যাটারি প্যাকগুলিতে বিপজ্জনক পণ্যগুলির বিপজ্জনক বৈশিষ্ট্যগুলির পরিদর্শনের জন্য সুরক্ষা কোড
প্রযুক্তিগত পরামিতি
| মডেল স্পেসিফিকেশন | SN554-10T | SN554-20T | SN554-50T | SN554-100T | SN554-200T | SN554-500T | ||
| চাপ (টি) | 10 | 20 | 50 | 100 | 200 | 500 | ||
| সর্বোচ্চ স্থানচ্যুতি (মিমি) | 500 | 500 | 500 | 1000 | 1000 | 1000 | ||
| অ্যাক্সেসযোগ্যতা | ভোল্টেজ, বর্তমান, তাপমাত্রা সংগ্রহ, নজরদারি ক্যামেরা সংগ্রহ, অগ্নি নির্বাপক ব্যবস্থা | |||||||
| এক্সট্রুশন গতি | 1~80 মিমি/মিনিট (নিয়ন্ত্রণযোগ্য) | |||||||
| অপারেশন পদ্ধতি | দীর্ঘ দূরত্বের বেতার নিয়ন্ত্রণ | |||||||
| পরীক্ষার স্থান (মিমি) | অনুরোধে 500x500x500 মিমি, 800x800x800 মিমি, 1000x1000x1000 মিমি | |||||||
| মাত্রা | প্রকৃত নকশা সাপেক্ষে | |||||||
|
মেট্রিক্স কনফিগার করুন
|
ভোল্টেজ নির্বাচন | 0-60V, 60~120V, 120V~700V | ||||||
| তাপমাত্রা অধিগ্রহণ পরিসীমা | -200℃~1200℃ | |||||||
| ভোল্টেজ এবং তাপমাত্রার নির্ভুলতা | ±1% FS | |||||||
| ভোল্টেজ রেজোলিউশন | 1mV | |||||||
| তাপমাত্রা রেজোলিউশন | 0.1℃ | |||||||
| ফাংশন | দ্রুততা | 1~80 মিমি/মিনিট (নিয়ন্ত্রণযোগ্য) | ||||||
| উত্পাটন | সর্বোচ্চ স্থানচ্যুতি 1000 মিমি, কাস্টমাইজ করা যেতে পারে | |||||||
| গঠন | উল্লম্ব, অনুভূমিক (প্রকৃত আকার অনুযায়ী নির্বাচন করা যেতে পারে) | |||||||
| সীমাবদ্ধতা ফ্যাক্টর | বল, স্থানচ্যুতি (বিকৃতি), বেগ, ভোল্টেজ | |||||||
| এক্সট্রুশন পদ্ধতি | আড়াআড়ি, প্রতিকৃতি, উল্লম্ব | |||||||
| এক্সট্রুশন বিকৃতি | 0 ~ 100% মাল্টি-স্পিড স্টেপ সেটিং, যা ক্রমাগত মাল্টি-লেয়ার এক্সট্রুশন বিকৃতি অবস্থা উপলব্ধি করতে পারে | |||||||
| চেপে ধরে রাখা সময় | 0~99 ঘন্টা 99 মিনিট 99 সেকেন্ড, সময়ের স্থিতি ইচ্ছামত সামঞ্জস্য করা যেতে পারে | |||||||
| চালানোর ধরণ | বৈদ্যুতিক সার্ভো | ইলেক্ট্রো-হাইড্রোলিক সার্ভো | ||||||
| এক্সট্রুশন নির্ভুলতা | ±0.5% | ±1% | ||||||
| গঠন | বক্স | উল্লম্ব বা অনুভূমিক গঠন নিয়ন্ত্রণ বিভাগ থেকে পৃথক করা হয় | ||||||
| যোগাযোগ | R232, 485 যোগাযোগ ইন্টারফেস গ্রহণ করুন, বিস্ফোরণ-প্রমাণ ফাংশন সহ দীর্ঘ-দূরত্ব অধিগ্রহণের স্থিতিশীলতা এবং রিয়েল-টাইম কর্মক্ষমতা নিশ্চিত করতে পারে | |||||||
| এক্সট্রুশন জিগ | বিষমকামী এক্সট্রুশন হেড (300 * 150 মিমি), ফ্ল্যাট এক্সট্রুশন ডিস্ক, আর্ক এক্সট্রুশন ডিস্ক (ব্যাসার্ধ 75 মিমি), বিভিন্ন ফিক্সচার বিভিন্ন মান অনুযায়ী নির্বাচন করা যেতে পারে | |||||||
| ডেটা অধিগ্রহণ মডিউল | ডেটা সঠিক কিনা তা নিশ্চিত করার জন্য স্বাধীন দূরবর্তী অধিগ্রহণ এবং বিচ্ছিন্নতা, একাধিক ভোল্টেজ, তাপমাত্রা এবং বর্তমান অধিগ্রহণ চ্যানেল। | |||||||
| চ্যানেলের স্ট্যান্ডার্ড সংখ্যা | 2 চ্যানেল, 4 চ্যানেল, 8 চ্যানেল, ঐচ্ছিক | |||||||
| ক্যামেরা নজরদারি ব্যবস্থা | পরীক্ষার এলাকাটি একটি হাই-ডেফিনিশন ক্যামেরা মনিটরিং সিস্টেম দিয়ে সজ্জিত, যা দূরবর্তীভাবে নিয়ন্ত্রণ করা যায় এবং বিস্ফোরণ-প্রমাণ ফাংশন রয়েছে | |||||||
| স্ট্যান্ডার্ড কনফিগারেশন | এক্সট্রুশন হোস্ট, কম্পিউটার ক্যাবিনেট, কন্ট্রোল সফ্টওয়্যার, ভোল্টেজ/কারেন্ট/তাপমাত্রা অধিগ্রহণ সিস্টেম, এক্সট্রুশন ফিক্সচার, ক্যামেরা মনিটরিং সিস্টেম, অগ্নি নির্বাপক সিস্টেম, কম্পিউটার।প্রত্যেকের জন্য এক সেট। | |||||||
| নিরাপত্তা সুরক্ষা | ফুটো, অতিরিক্ত তাপমাত্রা, ওভার ভোল্টেজ, ওভারলোড, বর্তমান সুরক্ষা, অস্বাভাবিক শব্দ এবং হালকা অ্যালার্ম, স্মোক অ্যালার্ম লাইট | |||||||
| পরীক্ষাধীন সূচি | নমুনার প্রকৃত ব্যবহারের শর্ত অনুযায়ী নির্দিষ্ট উত্পাদন | |||||||
| ভোল্টেজ, বৈদ্যুতিক একক বিশেষ | AC220V 50HZ | AC380V, 50HZ, তিন-ফেজ পাঁচ-তারের সিস্টেম | ||||||
| পরিবেশ ব্যবহার করুন | 0℃~45℃ | |||||||
সরঞ্জাম ওভারভিউ
1. বিস্ফোরণ-প্রমাণ গ্রেডের জন্য প্রয়োজনীয়তা:
1.1 সামগ্রিক গ্রেড: বিস্ফোরণ-প্রমাণ গ্রেড Exsd IIBT4।
1.2 এক্সস্ট ফ্যান: উচ্চ তাপমাত্রা প্রতিরোধী বিস্ফোরণ-প্রমাণ মোটর ব্যবহার করুন।
1.3 আলো: উচ্চ-উজ্জ্বলতা বিস্ফোরণ-প্রমাণ আলো।
1.4 সুইচ: আগুন এবং বিস্ফোরণ-প্রমাণ সুইচ।
1.5 সরঞ্জাম দরজা: অগ্নি প্রতিরোধক এবং স্টেইনলেস-স্টীল প্রতিরক্ষামূলক নেট।
2. অপারেটিং সিস্টেম:
2.1 ম্যানুয়াল এবং স্বয়ংক্রিয় অপারেশন মোড এবং স্থির স্ট্রোক এবং ধ্রুব চাপের দুটি প্রক্রিয়া ফর্ম সেট করুন।
2.2 ম্যানুয়াল মোড প্রক্রিয়া সম্পাদনা করার প্রয়োজন নেই, এবং শর্ত ম্যানুয়ালি নিয়ন্ত্রিত হয়;স্বয়ংক্রিয় মোড হল স্বয়ংক্রিয়ভাবে সম্পাদিত প্রক্রিয়া (স্থানচ্যুতি, চাপ, চাপ ধরে রাখার সময়, ইত্যাদি) অনুযায়ী কাজ করা।
2.3 গ্রাহকদের বিশেষ প্রয়োজনীয়তা অনুসারে, আমরা বিশেষভাবে গ্রাহকের উত্পাদন প্রক্রিয়ার প্রয়োজনীয়তা এবং সর্বাধিক পরিমাণে ঐচ্ছিক কনফিগারেশন মেটাতে ডিজাইন এবং উত্পাদন করতে পারি।
2.4 অনুভূমিক এবং উল্লম্ব/সামঞ্জস্যযোগ্য এবং নির্দিষ্ট গতি/স্বয়ংক্রিয় অগ্নি নির্বাপক ডিভাইস/ভিডিও নজরদারি সিস্টেম/5T-2000T বিশেষভাবে অর্ডার করা যেতে পারে
3. ডেটা অধিগ্রহণ ব্যবস্থা:
3.1 ARM7+μC/OSⅡ দিয়ে তৈরি এবং ডিজাইন করা হয়েছে, ফ্রিকোয়েন্সি অনলাইনে কমপক্ষে 10ms রিয়েল টাইমে সেট করা যেতে পারে এবং স্থানচ্যুতি এবং চাপ স্বাধীনভাবে প্রোগ্রাম করা যেতে পারে।
3.2 মাল্টি-চ্যানেল ডেটা স্যাম্পলিং মডিউল, ভোল্টেজ এবং তাপমাত্রা অধিগ্রহণ চ্যানেল N*4 মোড (প্রসারণযোগ্য) গ্রহণ করে।
3.3 RS232 এবং RS485 সিরিয়াল পোর্ট দিয়ে সজ্জিত, যা শক্তিশালী অ্যান্টি-হস্তক্ষেপ ক্ষমতা সহ স্বয়ংক্রিয় ডেটা অধিগ্রহণ উপলব্ধি করতে একাধিক পরীক্ষার যন্ত্রের সাথে সংযুক্ত করা যেতে পারে।
3.4 পরীক্ষার ডেটা এবং স্থিতিশীল অপারেশনের উচ্চ নির্ভুলতা নিশ্চিত করতে পরীক্ষায় ভিডিও পর্যবেক্ষণের পুরো প্রক্রিয়াটি গৃহীত হয়।
3.5 ডেটা স্বয়ংক্রিয়ভাবে রেকর্ড করা হয় এবং অনলাইনে সংরক্ষণ করা হয় এবং পরীক্ষার রিপোর্ট স্বয়ংক্রিয়ভাবে তৈরি হয়।
4. নীতি:
ডেটা অধিগ্রহণ সিস্টেমটি নিরীক্ষণ করা নিয়ন্ত্রণ সরঞ্জামগুলিতে স্থাপন করা হয়, এবং সরঞ্জামের ভোল্টেজ বা তাপমাত্রা সংকেত নমুনা করা হয় এবং সেন্সরের মাধ্যমে ধরে রাখা হয় এবং একটি ডিজিটাল সংকেত হওয়ার জন্য A/D কনভার্টারে পাঠানো হয়, এবং তারপরে সংকেত পাঠানো হয় ফিফোযখন FIFO-তে সংরক্ষিত ডেটা একটি নির্দিষ্ট সংখ্যায় পৌঁছায়, তখন এটি ARM7 দ্বারা FIFO থেকে পড়া হয় এবং তারপর ARM7 বা RS232 এর ইথারনেট সংযোগের মাধ্যমে হোস্ট কম্পিউটারে পাঠানো হয়।নিরীক্ষণ করার জন্য অনেক ডিভাইস থাকতে পারে তা বিবেচনা করে, একাধিক অধিগ্রহণ চ্যানেল ডিজাইন করা হয়েছে, এবং তারা এনালগ সুইচের মধ্য দিয়ে যায় এবং তারপর A/D কনভার্টারে প্রবেশ করে।CPLD পুরো সিস্টেমের নিয়ন্ত্রণ কেন্দ্র।এটি অধিগ্রহণ চ্যানেলের স্যুইচিং, A/D রূপান্তরকারীর শুরু/স্টপ, FIFO-তে রূপান্তরিত ডেটার স্টোরেজ অ্যাড্রেস জেনারেটর এবং ARM7-কে এটি পড়তে এবং সংরক্ষণ করার জন্য বিঘ্নিত করার অনুরোধের জেনারেশন নিয়ন্ত্রণ করে। ফিফো।তথ্য ইত্যাদি
5. হাইড্রোলিক সিস্টেম:
হাইড্রোলিক সিস্টেম একটি পরিবর্তনশীল পাম্প তেল সরবরাহ ব্যবস্থা গ্রহণ করে, একটি বৃহৎ প্রবাহ কেন্দ্রীভূত নিয়ন্ত্রণ ভালভ ব্লক, পাম্পের তেল খাঁড়িতে একটি তেল সাকশন ফিল্টার এবং পাম্প আউটলেটে একটি উচ্চ-চাপের তেল ফিল্টার জলবাহী সিস্টেমে প্রবেশ করা থেকে অমেধ্য রোধ করে। তেল সার্কিটের স্বাভাবিক অপারেশন নিশ্চিত করতে।সিস্টেমে তেলের তাপমাত্রা, তেল স্তর প্রদর্শন, এয়ার ফিল্টার এবং অন্যান্য ডিভাইস রয়েছে।ফুয়েল ট্যাঙ্ক হল একটি স্টিলের প্লেট ঢালাই করা কাঠামো যাতে একটি পরিষ্কার জানালা এবং নীচে তেল এবং নিকাশী নিষ্কাশনের জন্য একটি স্ক্রু প্লাগ থাকে।
6. বিস্ফোরণ-প্রমাণ সিস্টেম
এটি ডবল-লেয়ার পুরু ইস্পাত প্লেট এবং স্টেইনলেস-স্টীল প্রতিরক্ষামূলক নেট ডিজাইন গ্রহণ করে এবং সমস্ত বৈদ্যুতিক উপাদান বিস্ফোরণ-প্রমাণ উপাদান এবং প্রতিরক্ষামূলক বিচ্ছিন্নতা ব্যবস্থা গ্রহণ করে।
