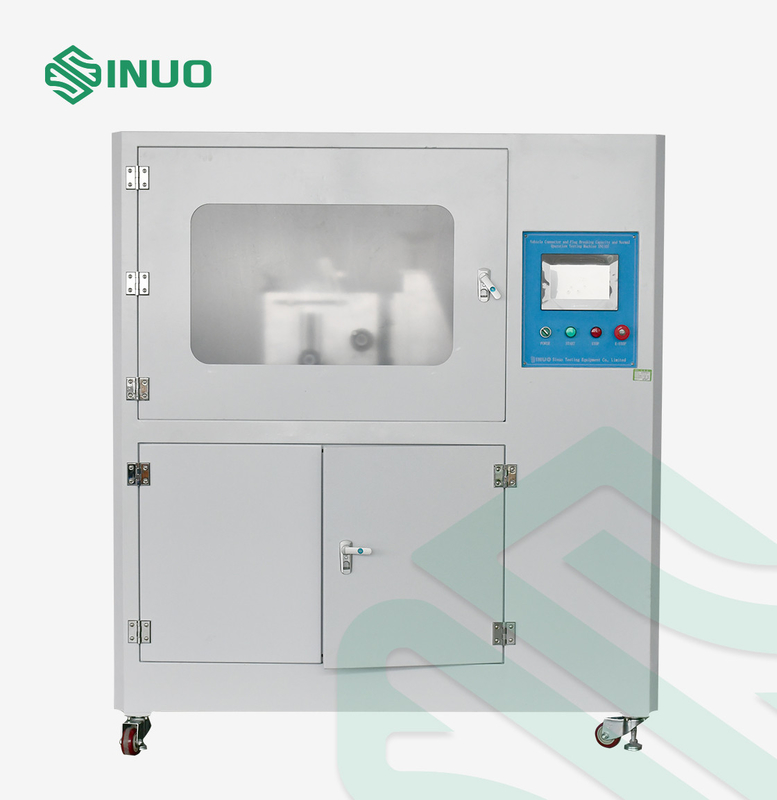

IEC 62196 EV কানেক্টর টেস্টিং ইকুইপমেন্ট ব্রেকিং ক্যাপাসিটি টেস্ট ইকুইপমেন্ট

IEC 62196 EV কানেক্টর টেস্টিং ইকুইপমেন্ট ব্রেকিং ক্যাপাসিটি টেস্ট ইকুইপমেন্ট

ব্র্যান্ড নাম: Sinuo
মডেল নম্বর: SN1005
MOQ: 1
মূল্য: Customized
অর্থ প্রদানের শর্তাবলী: টি/টি
সরবরাহের ক্ষমতা: 30 সেট / মাস
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
Calibration Certificate (Cost Additional)
ফলিত স্ট্যান্ডার্ড:
IEC62196
প্রযোজ্য ধারা:
ধারা 22, 23.2, 23.3
পরীক্ষা কেন্দ্র:
একক স্টেশন, কাস্টমাইজ করা যেতে পারে
লিনিয়ার ট্রিপ:
0-100 মিমি
পরীক্ষার ফ্রিকোয়েন্সি:
0-10 বার / মিনিট
মোটর প্রকার:
সার্ভো মোটর
নিয়ন্ত্রণ পদ্ধতি:
নিয়ন্ত্রণ পদ্ধতি
অন্যান্য মান:
IEC 60309-1
প্যাকেজিং বিবরণ:
প্লাইউড কেস
যোগানের ক্ষমতা:
30 সেট / মাস
বিশেষভাবে তুলে ধরা:

IEC62196 EV সংযোগকারী পরীক্ষার সরঞ্জাম

,

IEC 60309 EV সংযোগকারী পরীক্ষার সরঞ্জাম

,

IEC 62196 ব্রেকিং ক্যাপাসিটি টেস্টিং সরঞ্জাম

পণ্যের বর্ণনা





IEC62196 বৈদ্যুতিক যানবাহন প্লাগ এবং সংযোগকারী ব্রেকিং ক্ষমতা পরীক্ষার সরঞ্জাম


মেনে চলা মান ও ধারা



IEC 62196-1 Ed.4CDV 2020 ক্লজ 22, 23.2, 23.3, ডুমুর 15, টেবিল 8 এবং টেবিল 9।

আইইসি 62196-3Ed.4CDV2020 ধারা 22 এবং 23।

IEC 60309-1: 2012 ধারা 20 এবং ধারা 21৷

সরঞ্জাম ওভারভিউ



এই পরীক্ষার সরঞ্জামগুলি IEC 62196-3: 2020 ধারা 22 এবং 23, IEC62196-1: 2020 ধারা 22 এবং 23, IEC60309-1: 2012 ধারা 20 এবং ধারা 21, ইত্যাদির প্রয়োজনীয়তা পূরণ করে৷
বৈদ্যুতিক আনুষাঙ্গিক যেমন বৈদ্যুতিক গাড়ির চার্জিং ইন্টারফেস, শিল্প প্লাগ, সকেট-আউটলেট এবং কাপলারগুলি অতিরিক্ত পরিধান বা অন্যান্য ক্ষতিকারক প্রভাব ছাড়াই স্বাভাবিক অপারেশনের সময় ঘটে যাওয়া যান্ত্রিক, বৈদ্যুতিক এবং তাপীয় চাপ সহ্য করতে পারে কিনা তা যাচাই করতে ব্যবহৃত হয়।

সার্ভো মোটর পরীক্ষার নমুনাগুলি সন্নিবেশ এবং প্রত্যাহারের ক্রিয়াগুলি পুনরাবৃত্তি করার জন্য প্রক্রিয়া চালায়।একটি বহিরাগত লোড ব্রেকিং ক্ষমতা পরীক্ষার জন্য ব্যবহার করা যেতে পারে।পাওয়ার অন/অফ টাইম, টেস্ট স্পিড, স্ট্রোক এবং অ্যাঙ্গেল সবই টাচ স্ক্রিনে প্রিসেট করা যেতে পারে।
সরঞ্জামগুলি সার্ভো মোটর ড্রাইভ প্রক্রিয়া ব্যবহার করে, লিনিয়ার প্লাগ করার নমুনা এবং বারবার অ্যাকশন টানতে, লোড অন এবং অফ টেস্টের সাথে সংযুক্ত করা যেতে পারে।অন-অফ টাইম, টেস্ট স্পিড, স্ট্রোক এবং অ্যাঙ্গেল টাচ স্ক্রিনের মাধ্যমে প্রিসেট করা যেতে পারে।

পাওয়ার সাপ্লাই: AC220V±10%/50-60Hz, কাজের তাপমাত্রা 0-40℃ আর্দ্রতা 30%-90%;
চেহারা আকার: প্রায় W1000*D750*H1200mm;ওজন: প্রায় 180k
g

প্রযুক্তিগত পরামিতি




স্টেশন একক অবস্থান, কাস্টমাইজযোগ্য
বৈদ্যুতিক নিয়ন্ত্রণ মোড পিএলসি বুদ্ধিমান সমন্বিত নিয়ন্ত্রণ, রঙ ম্যান-মেশিন স্পর্শ ইন্টারফেস অপারেশন
পথ চালান সার্ভো মোটর ড্রাইভ

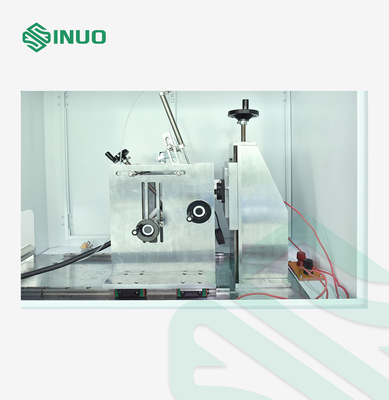

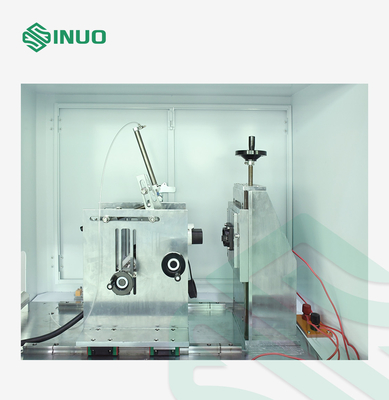

নমুনা হোল্ডিং মোড যান্ত্রিক ক্ল্যাম্পিং, 3টি অক্ষ ক্ল্যাম্প ক্ল্যাম্পিং পয়েন্টের অবস্থান সামঞ্জস্য করতে পারে
লিনিয়ার ট্রিপ 0-100mm, প্রিসেট (টেস্ট প্লাগ এবং টেস্ট সকেট স্পেসিং ≥50mm)
সঞ্চালনের সময় 0-99.9s, প্রিসেট (বৈদ্যুতিক যোগাযোগ বজায় রাখা উচিত 4s এর বেশি নয়, 2s এর কম নয়)
সন্নিবেশ হার 0-0.85m/s প্রিসেট হতে পারে, প্রিসেট (0.8±0.1m/s)
পরীক্ষার সংখ্যা 0~999999 বার, প্রিসেট (চক্র: একটি সন্নিবেশ স্ট্রোক এবং একটি পুল-আউট স্ট্রোক)
পরীক্ষার ফ্রিকোয়েন্সি 0-10 বার/মিনিট, প্রিসেট (3.75 সাইকেল/মিনিট=7.5 স্ট্রোক/মিনিট)

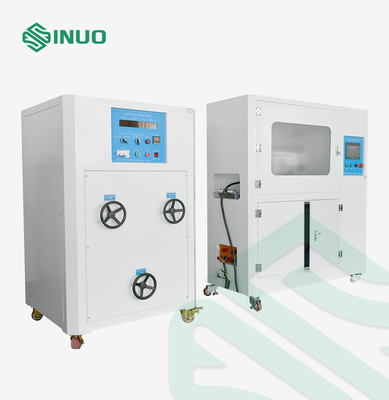

ভার বাহ্যিক, স্ট্যান্ডার্ড ভোল্টেজ, বর্তমান এবং পাওয়ার ফ্যাক্টর, ঐচ্ছিক লোড ক্যাবিনেট প্রদান করুন
ঐচ্ছিক লোড ক্যাবিনেট দ্রষ্টব্য: শুধুমাত্র এসি লোড ক্যাবিনেট, 0-70A, 0-300V ভোল্টেজ
পরীক্ষার বিষয়বস্তু

অ্যাপ্লায়েন্স কাপলার/চার্জিং ইন্টারফেস ব্রেকিং ক্ষমতা পরীক্ষা

অ্যাপ্লায়েন্স কাপলার / চার্জিং ইন্টারফেস স্বাভাবিক অপারেটিং জীবন পরীক্ষা
সনাক্তকরণ ফাংশন লোডের অধীনে পরীক্ষার সময় একটি ওপেন সার্কিট অ্যালার্ম উপলব্ধি করা যেতে পারে এবং চক্রগুলি যথাসময়ে রেকর্ড করা যেতে পারে।
নিরাপত্তা সুরক্ষা স্থল সুরক্ষা, শর্ট সার্কিট সুরক্ষা
পাওয়ার সাপ্লাই একক ফেজ AC220V±10%, 50/60Hz, 10A

সরঞ্জামের মাত্রা

এবং ওজন
L 1430mm * W 600mm * H1620mm, প্রায়।180KGS
