বৈদ্যুতিক যানবাহন একাধিক পোর্টেবল সকেট আউটলেট যান্ত্রিক শক্তি পরীক্ষা যন্ত্রপাতি

IEC62196 বৈদ্যুতিক যানবাহন একাধিক পোর্টেবল সকেট-আউটলেট যান্ত্রিক শক্তি পরীক্ষা যন্ত্রপাতি

মেনে চলা মান ও ধারা

আইইসি 62196-1Ed.4CDV: 2020 "প্লাগ, সকেট - শিল্প এবং অনুরূপ অ্যাপ্লিকেশনের জন্য আউটলেট এবং কাপলার এবং বৈদ্যুতিক যানবাহনের জন্য"ধারা 26.3, চিত্র 19।

IEC60884-1:2006 "পারিবারিক এবং অনুরূপ উদ্দেশ্যে প্লাগ এবং সকেট-আউটলেট- অংশ 1: ​​সাধারণ প্রয়োজনীয়তা" ধারা 24.9 এবং চিত্র 29।

GB2099.1-2008 "গৃহস্থালী এবং অনুরূপ উদ্দেশ্যে প্লাগ এবং সকেট-আউটলেট- অংশ 1: ​​সাধারণ প্রয়োজনীয়তা" ধারা 24.9 এবং চিত্র 29৷

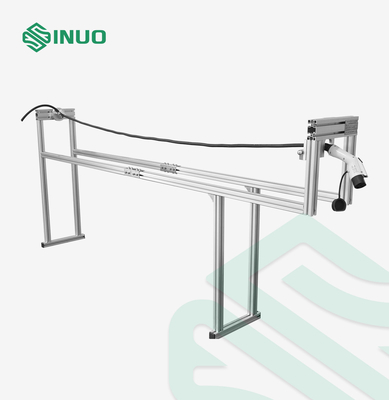

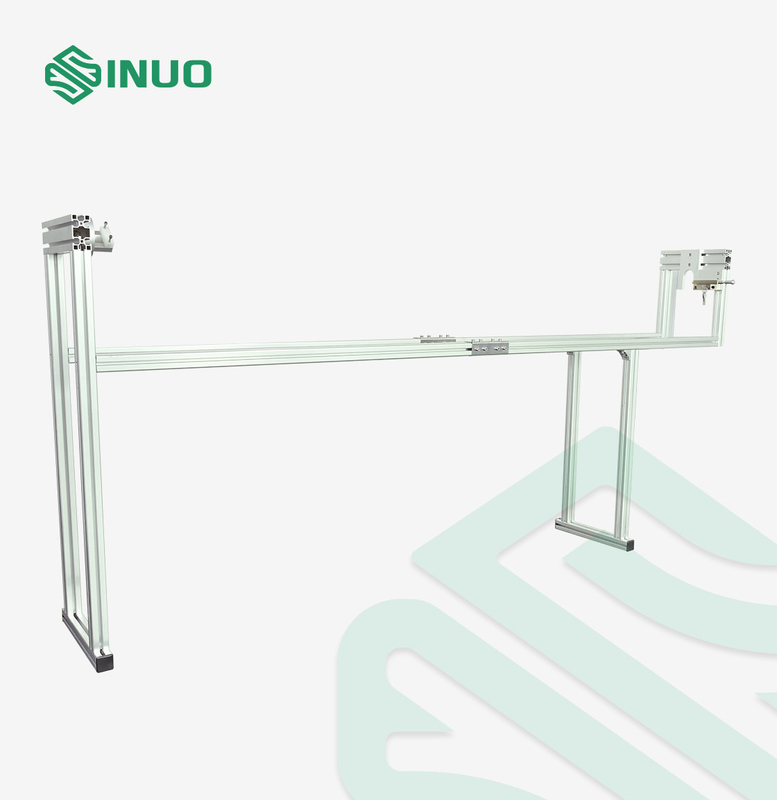

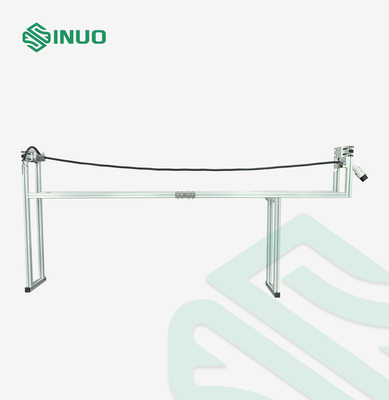

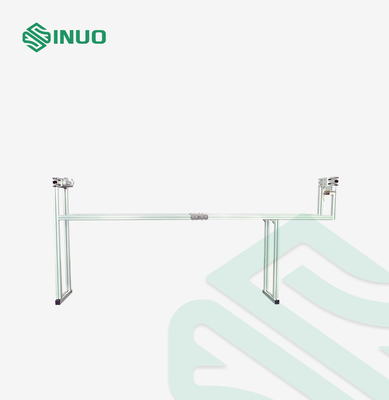

সরঞ্জাম ওভারভিউ

এটি নমনীয় তারের সাথে সজ্জিত রিওয়্যারযোগ্য প্লাগ এবং গাড়ির সংযোগকারীর যান্ত্রিক শক্তি পরীক্ষা করতে ব্যবহৃত হয়।

পরীক্ষার নীতি: তারের মুক্ত প্রান্ত এবং একটি অতিরিক্ত দড়ি বা অন্যান্য নমনীয় উপায় ইত্যাদি, নমনীয় তারের সাথে সংযুক্ত, উভয়ের মোট দৈর্ঘ্য 2,25 মিটার, উপরে 1 মিটার উচ্চতায় একটি প্রাচীরের সাথে স্থির করা হয়েছে। মেঝে.

নমুনাটি রাখা হয় যাতে তারটি অনুভূমিক হয় এবং তারপরে এটি একটি কংক্রিটের মেঝেতে পড়তে দেওয়া হয়।এটি আটবার করা হয়;প্রতিবার ফিক্সিংয়ের সময় তারটি 45° দিয়ে ঘোরানো হচ্ছে।

রিওয়্যারযোগ্য প্লাগ এবং গাড়ির সংযোগকারীগুলি প্রস্তুতকারকের দ্বারা সুপারিশকৃত ক্ষুদ্রতম ক্রস-বিভাগীয় এলাকার সবচেয়ে হালকা ধরনের নমনীয় তারের একটি ছোট অংশ (প্রায় 200 মিমি) দিয়ে লাগানো হয়।

নমুনাটি রাখা হয় যাতে তারটি অনুভূমিক হয় এবং তারপরে এটি একটি কংক্রিটের মেঝেতে পড়তে দেওয়া হয়।এটি আটবার করা হয়;প্রতিবার ফিক্সিংয়ের সময় তারেরটি 45 ° দিয়ে ঘোরানো হচ্ছে।
পরীক্ষার পরে, নমুনাগুলি IEC 62196-1Ed.4CDV 2020 এর অর্থের মধ্যে কোনও ক্ষতি দেখাবে না;বিশেষ করে, কোন অংশ বিচ্ছিন্ন বা আলগা হয়ে যাবে না।নমুনাগুলি লাইভ হওয়ার সম্ভাবনার অংশগুলিকে প্রকাশ করবে না।নমুনাগুলি তাদের আইপি রেটিং বজায় রাখতে হবে।
IP44 এবং উচ্চতর সুরক্ষার ডিগ্রী সহ আনুষাঙ্গিকগুলি IEC 62196-1Ed.4CDV 2020 ধারা 20-এ উল্লেখিত প্রাসঙ্গিক পরীক্ষা সহ্য করবে।
থার্মোপ্লাস্টিক উপাদানের ঘের সহ আনুষাঙ্গিক IEC 62196-1Ed.4CDV 2020 ধারা 21.4 এর পরীক্ষা সহ্য করবে।

প্রযুক্তিগত পরামিতি

প্রশ্ন এবং উত্তর

প্রশ্ন: ড্রপিং উচ্চতা কি?
উত্তর: ড্রপিং উচ্চতা 750 মিমি।

প্রশ্ন: এই ডিভাইসের আকার কি?
একটি: ডিভাইসের আকার প্রায়2400×850×400(mm)W×D×H.ওজন 50 কেজি.
