ECE-R100 উচ্চ বর্তমান ইভি ব্যাটারি পরীক্ষার সরঞ্জাম 100mA বিস্ফোরণ প্রমাণ চেম্বার

ব্র্যান্ড নাম:	Sinuo
মডেল নম্বর:	SN5512
MOQ:	1
মূল্য:	Customized
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	2 সেট/মাস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

Calibration Certificate (Cost Additional)

ফলিত স্ট্যান্ডার্ড:

ECE-R100 এবং ইত্যাদি

তাপমাত্রা সীমা:

-40 ℃ থেকে 800 ℃

অধিগ্রহণের হার:

1 সে

তাপমাত্রা নির্ভুলতা:

≥0.5℃

ভোল্টেজ অধিগ্রহণ:

0-100V

ভোল্টেজ নির্ভুলতা:

±0.1% FS

ভোল্টেজ পরিমাপ:

0~10000A

বর্তমান রেজোলিউশন:

100mA

প্যাকেজিং বিবরণ:

পাতলা পাতলা কাঠের কেস

যোগানের ক্ষমতা:

2 সেট/মাস

বিশেষভাবে তুলে ধরা:

ECE-R100 EV ব্যাটারি টেস্টিং ইকুইপমেন্ট

100mA EV ব্যাটারি টেস্টিং ইকুইপমেন্ট

ECE-R100 এক্সপ্লোশন প্রুফ চেম্বার

পণ্যের বর্ণনা

ECE-R100 EV উচ্চ বর্তমান শর্ট সার্কিট এবং তাপমাত্রা নিয়ন্ত্রণ বিস্ফোরণ-প্রুফ চেম্বার

মেনে চলা মান ও ধারা

এই বিস্ফোরণ-প্রমাণ চেম্বারটি ECE-R100, UL1642-2012, UN38.3, QC/T743-2006 এবং GB/T 31485-2015 মানগুলির সাথে সামঞ্জস্যপূর্ণ।

প্রযুক্তিগত পরামিতি

সর্বাধিক শর্ট সার্কিট বর্তমান	≥10000A
পরিমাপের যথার্থতা	≤5A
নিয়ন্ত্রণ পদ্ধতি	পিএলসি কালার টাচ + রিমোট কন্ট্রোল বাই লং ডিসটেন্স + কম্পিউটার মনিটরিং মোড, রিমোট কন্ট্রোল ব্যবহার করে লং ডিসটেন্স এবং অন-সাইট দুটি কন্ট্রোল মোড, শর্ট-সার্কিট প্রক্রিয়া স্বয়ংক্রিয় নিয়ন্ত্রণের মাধ্যমে সম্পন্ন হয়।
আর্ক নির্বাপক বাক্স	W500 X H500 X D500mm
সরঞ্জাম মাত্রা	W700 X H1750 X D800mm
ভ্যাকুয়াম পরিসীমা	0 ~ -60 কেপিএ (নিয়ন্ত্রণযোগ্য)
ডিভাইস সার্কিট প্রতিরোধের	≤5mΩ
ইমপালস ভোল্টেজ	AC 1kv/1.2-50μs(পিক) 1মিনিট
ডিসি প্রতিক্রিয়া সময়	≤5μs
যান্ত্রিক জীবন	300,000 বার
বৈদ্যুতিক জীবন	প্রতিরোধী লোড 50,000 বার, প্রবর্তক লোড: প্রতিরোধী লোড 60%le, 20,000 বার
বৈদ্যুতিক ব্যবহার করে	AC 220V
তারের দৈর্ঘ্য	4 মিটার
শক্তি	1.0KW
যোগাযোগকারী	চাপ নির্বাপক, বিরোধী জারা
শর্ট সার্কিট ধরে রাখার সময়	48H এর বেশি
প্রতিক্রিয়া সময়	20ms
লোড পাওয়ার	5KW
লোড প্রতিরোধের	0.5mΩ
বিকিরণ	ঠান্ডা বাতাস
রিমোট কন্ট্রোল মনিটরিং সিস্টেম	সমস্ত নিয়ন্ত্রণ পরামিতি, ডেটা অধিগ্রহণ, এবং ভিডিও রেকর্ডিং সেট করা ডিভাইস থেকে 20 মিটার দূরে একটি কম্পিউটার দ্বারা পরিচালিত হতে পারে;উচ্চ-গতির রেকর্ডিং অসিলোস্কোপ মোট বর্তমান সংগ্রহ করে এবং ডেটা সংগ্রাহক একক ভোল্টেজ এবং মোট ভোল্টেজের 5টি চ্যানেল সংগ্রহ করে
ডেটা ইন্টারফেস	ইউএসবি
শর্ট সার্কিট তারের	অগ্নিরোধী এবং উচ্চ তাপমাত্রা প্রতিরোধী শর্ট-সার্কিট ধ্রুবক কেবল দিয়ে সজ্জিত, দৈর্ঘ্য 5M এর কম নয়
প্রতিরক্ষামূলক ডিভাইস ইনস্টল করুন	এটির সুরক্ষা ফাংশন রয়েছে যেমন ওভারভোল্টেজ, ওভারহিটিং এবং ওভারকারেন্ট, সেইসাথে পরীক্ষকের ভুল অপারেশন, ব্যাটারি ইলেক্ট্রোডের ইতিবাচক এবং নেতিবাচক সংযোগ ইত্যাদির কারণে সৃষ্ট শর্ট সার্কিটের বিরুদ্ধে সুরক্ষা।
জরুরী স্টপ সুইচ	প্রধান ইউনিটে "জরুরী স্টপ" বোতাম দিয়ে সজ্জিত

সরঞ্জাম ওভারভিউ

পরীক্ষার উদ্দেশ্য: রিমোট কন্ট্রোল হাই-কারেন্ট শর্ট-সার্কিট ডিভাইসটি বিভিন্ন ব্যাটারি শর্ট-সার্কিট পরীক্ষার মানগুলির প্রয়োজনীয়তার উপর ভিত্তি করে ডিজাইন করা হয়েছে।শর্ট-সার্কিট ডিভাইসটিকে অবশ্যই <5mΩ এর অভ্যন্তরীণ প্রতিরোধের পরিসর পূরণ করতে হবে, যাতে পরীক্ষার জন্য প্রয়োজনীয় সর্বাধিক শর্ট-সার্কিট কারেন্ট পাওয়া যায়।

ডিজাইন ওভারভিউ: শর্ট-সার্কিট ডিভাইসের সার্কিট ডিজাইন অবশ্যই বড় স্রোতের প্রভাব সহ্য করতে সক্ষম হবে, তাই আমরা ইন্ডাস্ট্রিয়াল-গ্রেড ডিসি ইলেক্ট্রোম্যাগনেটিক কন্টাক্টর, অল-কপার টার্মিনাল এবং অভ্যন্তরীণ কপার প্লেট ডাইভারশন এবং বিল্ট-ইন বেছে নেব। সক্রিয় বল অক্ষীয় ফ্লো ফ্যান কার্যকর তাপ অপচয় সুরক্ষা প্রদান করে, যা উচ্চ-কারেন্ট শর্ট-সার্কিট ডিভাইসটিকে নিরাপদ করে তুলবে, কার্যকরভাবে পরীক্ষার সরঞ্জামের ক্ষতি হ্রাস করবে এবং পরীক্ষার ডেটার যথার্থতা নিশ্চিত করবে।

বৈশিষ্ট্য

উচ্চ বর্তমান যোগাযোগকারী	রিমোট অন এবং অফ ডিসি ওয়ার্কিং ভোল্টেজ 750V পর্যন্ত；
	রেট ওয়ার্কিং কারেন্ট 10000A, ভ্যাকুয়াম আর্ক এক্সটিংগুইশিং সিস্টেম ব্যবহার করে；
	পরিচিতিগুলির কম যোগাযোগ প্রতিরোধ এবং দ্রুত প্রতিক্রিয়া;
	যোগাযোগকারীর নির্ভরযোগ্য কর্ম, নিরাপত্তা, দীর্ঘ সেবা জীবন এবং সুবিধাজনক রক্ষণাবেক্ষণ রয়েছে।
তাপমাত্রা সংগ্রহ	তাপমাত্রা পরিসীমা:-40℃ থেকে 800℃；
	তাপমাত্রা সেন্সর: থার্মোকল
	অধিগ্রহণের হার: 1 সে
	তাপমাত্রা নির্ভুলতা: ≥0.5℃
	2টি চ্যানেল
ভোল্টেজ অধিগ্রহণ	ভোল্টেজ অধিগ্রহণ: 0-100V,
	ভোল্টেজ নির্ভুলতা: ±0.1% FS
	ভোল্টেজ রেজোলিউশন 10mV
	অধিগ্রহণের হার: 1 সে
	অক্জিলিয়ারী ভোল্টেজ অধিগ্রহণ: 1 চ্যানেল
	ডেটা ইন্টারফেস: ইউএসবি
বর্তমান অধিগ্রহণ	পরিমাপ ভোল্টেজ: 0~10000A；
	বর্তমান নির্ভুলতা:≤5A
	বর্তমান রেজোলিউশন: 100mA
	কর্ম পদ্ধতি: ডবল ইন্টিগ্রেশন পদ্ধতি
	অধিগ্রহণের হার: 1 সে
	1টি চ্যানেল

ভোল্টেজ এবং তাপমাত্রা অধিগ্রহণ সিস্টেম

তাপমাত্রা রেকর্ডিং পরিসীমা	-40℃ ~ 800℃
ভোল্টেজ রেকর্ডিং পরিসীমা	0 ~ 100V, ডিসি ভোল্টেজ সেন্সর 1 চ্যানেল সহ
ভোল্টেজ রেকর্ডিং পরিসীমা	0 ~ 10000A, ডিসি ভোল্টেজ সেন্সর 1 চ্যানেল সহ
স্যাম্পলিং সময়	1 সে
স্বজ্ঞাত অপারেশন জন্য স্পর্শ পর্দা	নতুন টাচস্ক্রিন ইউনিভার্সাল ডিসপ্লে মোড কার্যকারিতায় দ্রুত নেভিগেশনের জন্য সোয়াইপ, জুম এবং ট্যাপ-এন্ড-ড্র্যাগ নিয়ন্ত্রণ সক্ষম করে
ফাংশন বিবরণ	নমনীয় ইউজার ইন্টারফেস; কম্প্যাক্ট গঠন; আরও চ্যানেল সমর্থন করতে I/O মডিউল যোগ করুন

PLC ভূমিকা S7-200CN

প্রসেসিং গতি	0.2~12.ms
মেমরি ইউনিট	2K
ডিজিটাল	248
এনালগ	35
বৈশিষ্ট্য	PLC উচ্চ অপারেবিলিটি আছে.এটিতে সাধারণ প্রোগ্রামিং, সুবিধাজনক অপারেশন, সহজ রক্ষণাবেক্ষণ ইত্যাদির বৈশিষ্ট্য রয়েছে এবং সাধারণত অপারেটিং ত্রুটির প্রবণতা নেই।পিএলসি-এর অপারেশনে প্রোগ্রাম ইনপুট এবং প্রোগ্রাম পরিবর্তনের কাজ অন্তর্ভুক্ত রয়েছে।প্রোগ্রামের ইনপুট সরাসরি প্রদর্শিত হতে পারে, এবং প্রোগ্রাম পরিবর্তন করার ক্রিয়াকলাপও সরাসরি প্রয়োজনীয় ঠিকানা নম্বর বা যোগাযোগ নম্বর অনুসরণ করতে পারে প্রোগ্রাম অনুসন্ধান বা অনুসন্ধান করতে, এবং তারপর পরিবর্তন করতে পারে।PLC বিভিন্ন প্রোগ্রামিং ভাষায় পাওয়া যায়।মই ডায়াগ্রাম এবং বৈদ্যুতিক পরিকল্পিত ডায়াগ্রাম কাছাকাছি ব্যবহার করা হয়.পিএলসি-র একটি স্ব-নির্ণয়ের ফাংশন রয়েছে, যা রক্ষণাবেক্ষণ কর্মীদের রক্ষণাবেক্ষণ দক্ষতার প্রয়োজনীয়তা হ্রাস করে।যখন সিস্টেম ব্যর্থ হয়, রক্ষণাবেক্ষণ কর্মীরা দ্রুত হার্ডওয়্যার এবং সফ্টওয়্যার স্ব-নির্ণয়ের মাধ্যমে ত্রুটির অবস্থান খুঁজে পেতে পারেন।

হোস্ট

হোস্টের আকার	W700 X H1700 X D1000mm
অভ্যন্তরীণ বাক্সের আকার	500500500
ভিতরের বাক্স উপাদান	45# ইস্পাত প্লেট ঢালাই
ভিতরের বাক্স contactor	লাল তামা দিয়ে তৈরি, যোগাযোগের পৃষ্ঠটি যোগাযোগ প্রতিরোধের কমাতে নিকেল-ধাতুপট্টাবৃত

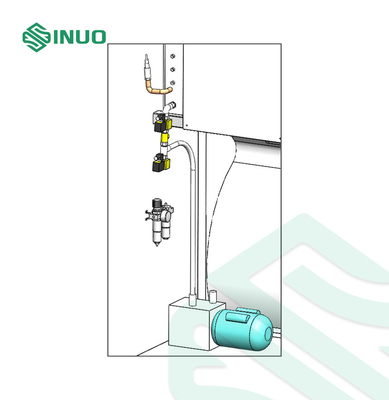

ভ্যাকুয়াম কন্ট্রোল সিস্টেম	ভ্যাকুয়াম পাম্প, ভ্যাকুয়াম ভালভ, চাপ সেন্সর, উচ্চ-চাপের গ্যাস পাইপ, জয়েন্ট এবং অন্যান্য ভ্যাকুয়াম সংযোগকারীগুলির মাধ্যমে বাক্সের ভিতরের চাপ সঠিকভাবে নিয়ন্ত্রণ করুন

শর্ট সার্কিট তাপমাত্রা নিয়ন্ত্রণ বিস্ফোরণ-প্রমাণ চেম্বার

অভ্যন্তরীণ বাক্সের আকার	W1000 X D1000 X H1000 MM;
ভিতরের বাক্স উপাদান	স্টেইনলেস স্টীল SUS201 পুরুত্ব 2·0 মিমি।
শক্ত কাগজের আকার	W1200 X D1200 X H1500 MM;বেধ 1.5 মিমি
তাপমাত্রা সীমা	RT+10℃~150℃
তাপমাত্রার ওঠানামা	≤±0.5℃(লোড ছাড়া বায়ুমণ্ডলীয় চাপ)
তাপমাত্রা অভিন্নতা	≤2℃(লোড ছাড়া বায়ুমণ্ডলীয় চাপ)
তাপমাত্রা বিচ্যুতি	≤±2℃(লোড ছাড়া বায়ুমণ্ডলীয় চাপ)
তাপের হার	3℃/মিনিট, অরৈখিক
পর্যবেক্ষণ উইন্ডো	ডাবল লেয়ার টেম্পারড গ্লাস + কাঁটাতার

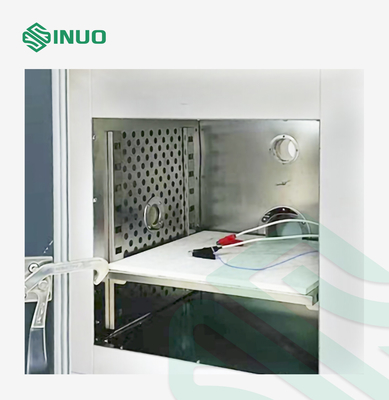

ভিতরের বাক্সের নীচে	পরীক্ষার এলাকাটি একটি মার্বেল বোর্ড দিয়ে সজ্জিত, যা শিখা প্রতিরোধক এবং জারা প্রতিরোধে কার্যকর এবং পরিষ্কার করা সহজ
বাক্সের নীচে	4টি সার্বজনীন চাকা এবং 4টি ফিক্সড ফুট ইনস্টল করুন, যা কেবল সরানো সহজ নয়, তবে পার্ক করা এবং স্থিরভাবে স্থির করা যেতে পারে
নির্গমন পদ্ধতি	স্বাধীন নিয়ন্ত্রণ, যখন পরীক্ষার নমুনা ধোঁয়া উৎপন্ন করে, তখন সরঞ্জামগুলি পাইপলাইনের মাধ্যমে স্বয়ংক্রিয়ভাবে ধোঁয়া সনাক্ত এবং নিষ্কাশন করতে পারে
স্বয়ংক্রিয় বিস্ফোরণ-প্রমাণ চাপ ত্রাণ সিস্টেম	এটির একটি নিষ্কাশন ফাংশন রয়েছে, অর্থাৎ, পরীক্ষায় উত্পন্ন প্রচুর পরিমাণে নিষ্কাশন গ্যাস বাইরের দিকে নিঃসৃত হয়;এটিতে একটি বিস্ফোরণ-প্রমাণ চাপ ত্রাণ ফাংশন রয়েছে, অর্থাৎ, প্রতিরক্ষামূলক বাক্সের পিছনে একটি চুম্বক শোষণ চাপ ত্রাণ দরজা (স্পেসিফিকেশন: 300*300 মিমি) রয়েছে।যখন শক্তিশালী বায়ুপ্রবাহ প্রভাব ফেলে, তখন চাপ উপশম দরজা স্বয়ংক্রিয়ভাবে খুলে যায়, বিস্ফোরণের প্রভাব কমিয়ে দেয়।
বিস্ফোরণ-প্রুফ বক্সের চারপাশে	একটি চাপ ত্রাণ গর্ত সঙ্গে সজ্জিত, চাপ সময় মুক্তি হতে পারে
বাক্সের দরজা	এটি উচ্চ-শক্তির কব্জা দ্বারা স্থির করা হয়েছে এবং স্থির করার জন্য দরজায় কমপক্ষে 3 সেট বিস্ফোরণ-প্রমাণ লক ইনস্টল করা যেতে পারে।
বিস্ফোরণ-প্রমাণ বাক্সের নীতি	দ্বি-স্তর বিস্ফোরণ-প্রমাণ চাপ ত্রাণ কাঠামো গৃহীত হয়, এবং অভ্যন্তরীণ স্তর এবং বাইরের স্তরের চাপ ত্রাণ ছিদ্রগুলি স্থানচ্যুত এবং পৃথক করা হয়, যা একটি বাফারিং প্রভাব পালন করে এবং বিস্ফোরক খণ্ডের নির্গমন এড়ায়, যা সুরক্ষায় ভূমিকা পালন করে। সুরক্ষা.

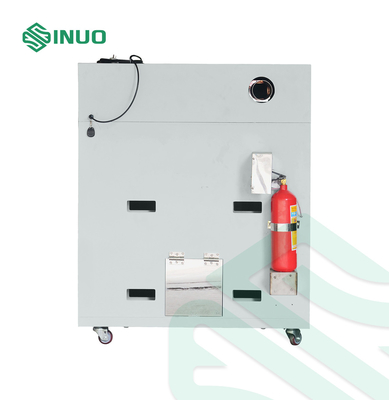

অগ্নি নির্বাপক যন্ত্র	বিস্ফোরণ-প্রমাণ বাক্সটি একটি অগ্নি নির্বাপক যন্ত্র দিয়ে সজ্জিত।একবার ব্যাটারি বিস্ফোরিত হলে, রিমোট কন্ট্রোল দ্বারা আগুন নেভানো যায় এবং অগ্নি নির্বাপক যন্ত্র এবং সিস্টেমটি রিমোট কন্ট্রোলের মাধ্যমে খোলা যায়।
আলোক ব্যবস্থা	পরীক্ষার জায়গার শীর্ষে একটি 400X400 কাচের গর্ত খুলুন, 20MM পুরু টেম্পারড গ্লাস, এবং সম্পূর্ণ পরীক্ষার স্থান আলোকিত করতে কাচের উপরে উচ্চ-উজ্জ্বল LED আলোর একটি গ্রুপ ইনস্টল করুন।

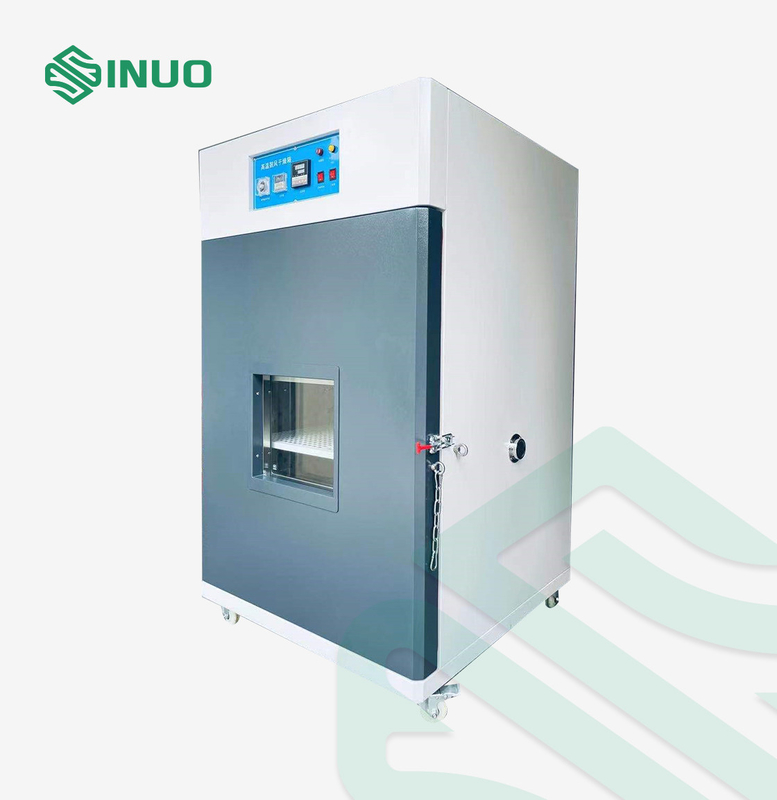

বিস্ফোরণ-প্রমাণ দরজা নকশা	পরীক্ষার বাক্সের সামনের দরজাটি একটি শক্তিশালী নকশা গ্রহণ করে, যা পরীক্ষার সময় আগুন এবং বিস্ফোরণের ফলে সৃষ্ট ক্ষতিকে কার্যকরভাবে বিচ্ছিন্ন করতে পারে।দরজা প্যানেল একটি মেজানাইন সহ একটি দ্বি-স্তর নকশা গ্রহণ করে এবং কবজা এবং দরজার লকটি শক্তিশালী সরঞ্জাম-নির্দিষ্ট মানক অংশ গ্রহণ করে।দরজার জানালাটি একটি দ্বি-স্তর বিস্ফোরণ-প্রমাণ নকশা (অ্যান্টি-প্রজেক্টাইল জালের ভিতরের স্তর) গ্রহণ করে।বিস্ফোরণ-প্রমাণ দরজাটি একটি বিস্ফোরণ-প্রমাণ লক দিয়ে সজ্জিত, এবং দ্বিগুণ সুরক্ষার জন্য বিস্ফোরণ-প্রমাণ দরজায় একটি বিস্ফোরণ-প্রমাণ চেইন ইনস্টল করা আছে।
